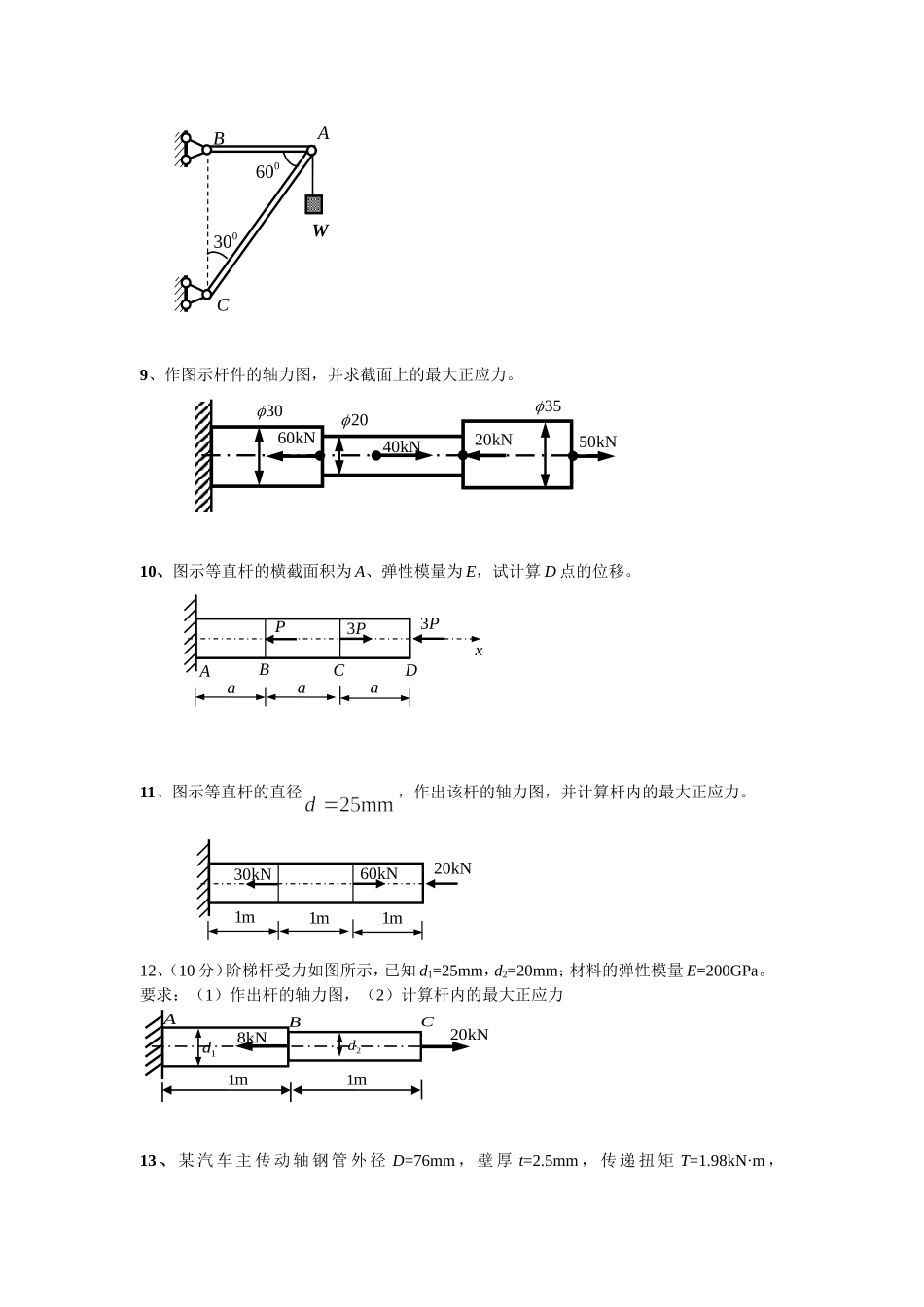

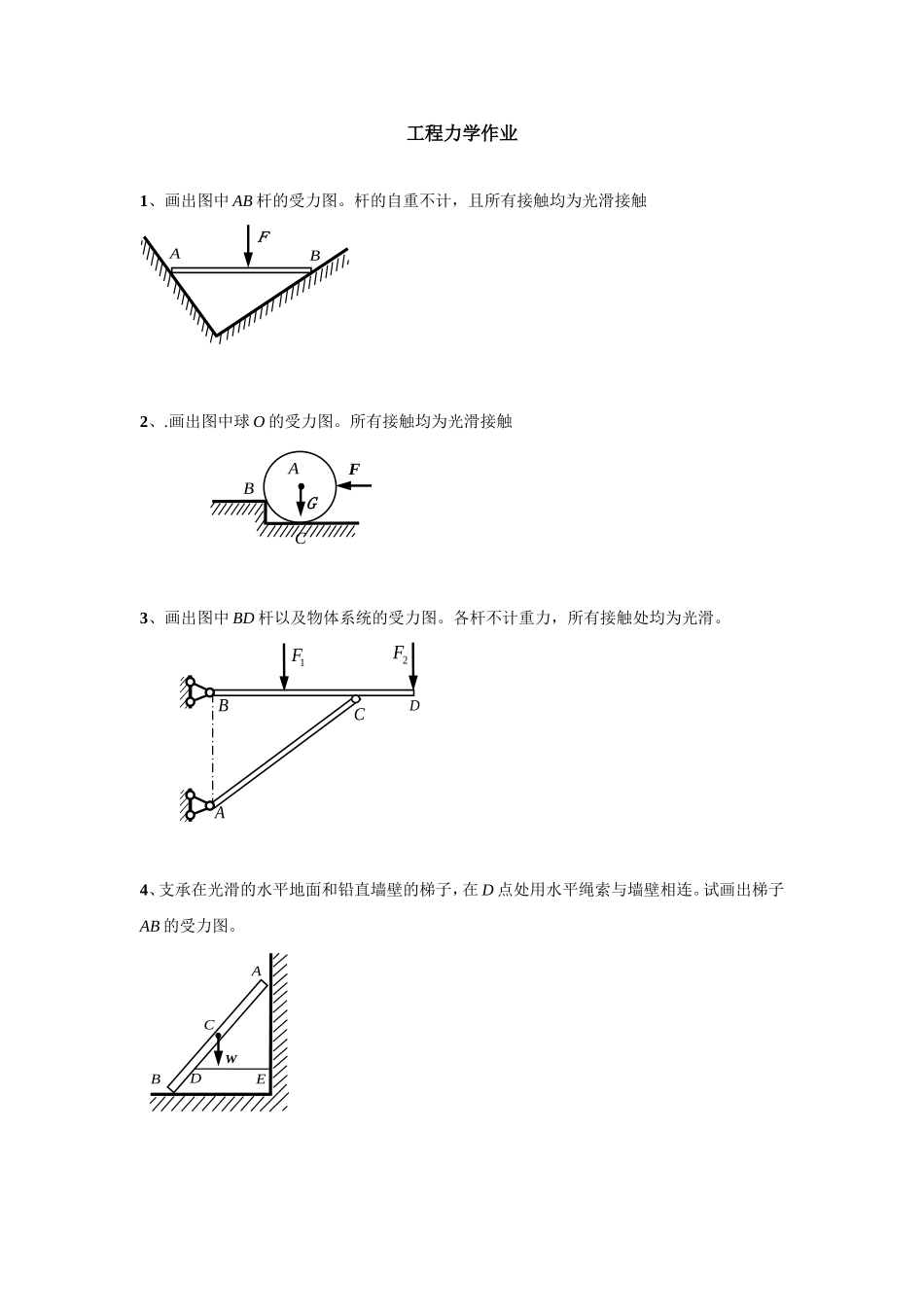

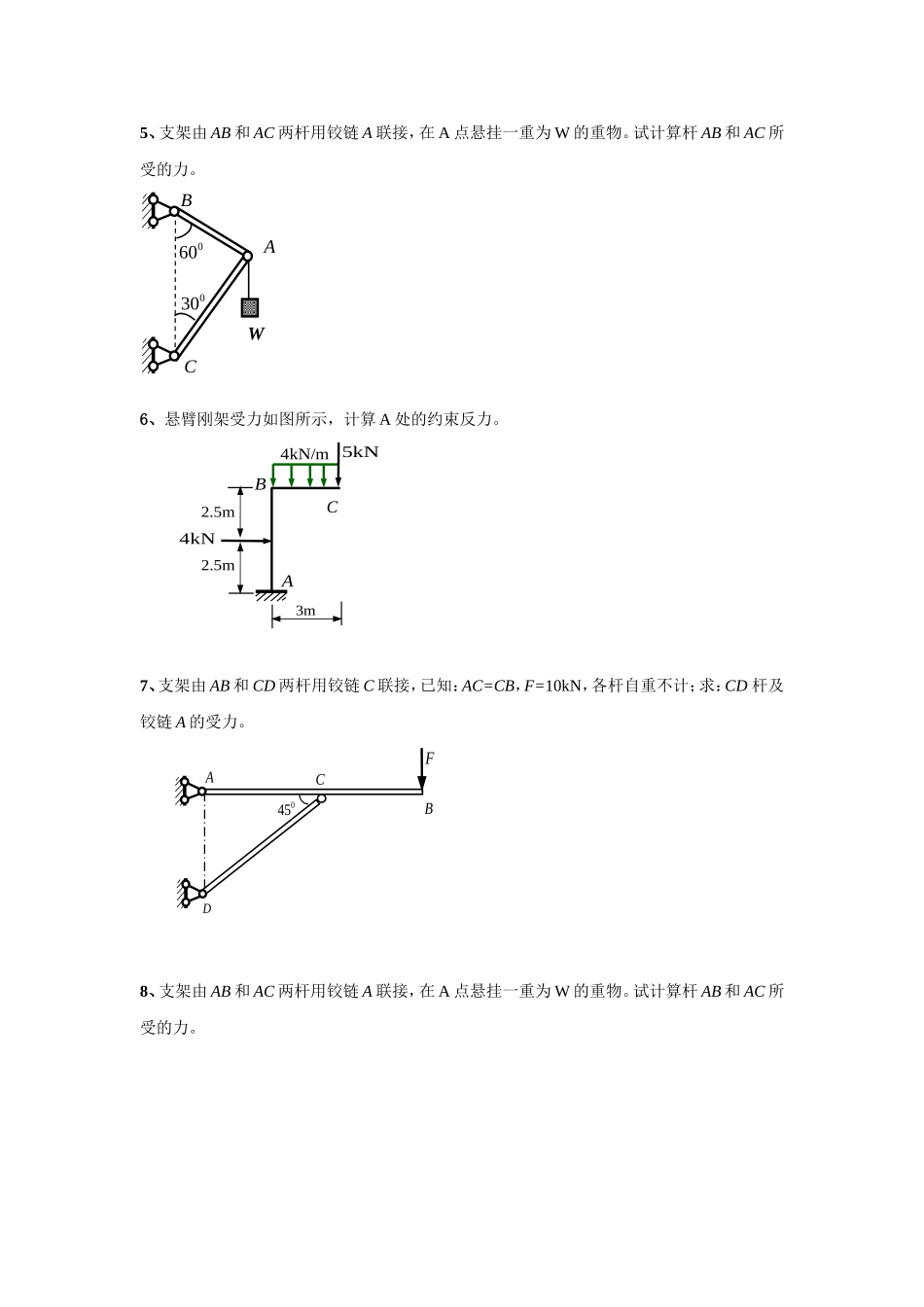

工程力学作业1、画出图中AB杆的受力图。杆的自重不计，且所有接触均为光滑接触2、.画出图中球O的受力图。所有接触均为光滑接触3、画出图中BD杆以及物体系统的受力图。各杆不计重力，所有接触处均为光滑。4、支承在光滑的水平地面和铅直墙壁的梯子，在D点处用水平绳索与墙壁相连。试画出梯子AB的受力图。AFBFAGBC1F2FABCDABCDEW5、支架由AB和AC两杆用铰链A联接，在A点悬挂一重为W的重物。试计算杆AB和AC所受的力。6、悬臂刚架受力如图所示，计算A处的约束反力。7、支架由AB和CD两杆用铰链C联接，已知：AC=CB，F=10kN，各杆自重不计；求：CD杆及铰链A的受力。8、支架由AB和AC两杆用铰链A联接，在A点悬挂一重为W的重物。试计算杆AB和AC所受的力。ABCW030060FABCD0455kNm3.5m2ABC.5m24kNkN/m49、作图示杆件的轴力图，并求截面上的最大正应力。10、图示等直杆的横截面积为A、弹性模量为E，试计算D点的位移。11、图示等直杆的直径，作出该杆的轴力图，并计算杆内的最大正应力。12、（10分）阶梯杆受力如图所示，已知d1=25mm，d2=20mm；材料的弹性模量E=200GPa。要求：（1）作出杆的轴力图，（2）计算杆内的最大正应力13、某汽车主传动轴钢管外径D=76mm，壁厚t=2.5mm，传递扭矩T=1.98kN·m，ABCW030060302050kN3520kN40kN60kNP3P3PaaaxABCDkN30kN20kN601m1m1mACB1m8kN1d2d20kN1m，试校核轴的强度。14、传动轴如图所示，主动轮A输入功率，从动轮B、C、D输出功率分别为，，轴的转速n=300r/min，已知轴的直径为60mm，材料的，试作出轴的扭矩图，并校核轴的抗扭强度。15、一实心圆轴所传递的功率为P=10kW，轴的转速n=100r/min，如材料的许用扭转角为，许用切应力为，剪切弹性模量，试选择轴的直径d。16、一传动圆轴如图所示，轴的直径d=80mm，轴的转速，主动轮A的输入功率为80kW，从动轮B、C的输出功率分别为30kW、50kW，已知材料的许用切应力，作出该轴的扭矩图并进行强度条件校核。17、作出图示简支梁的剪力图和弯矩图。18、作出外伸梁的剪力图和弯矩图。ACBDBmCmAmDmABC10kN/m2m2mABC16kN19、作出图示外伸梁的剪力图和弯矩图。20、作出图示梁的剪力图和弯矩图。FaABCFaaA2ql2lBCqlq2aABC24qa2a
