工程流体力学习题VIP免费

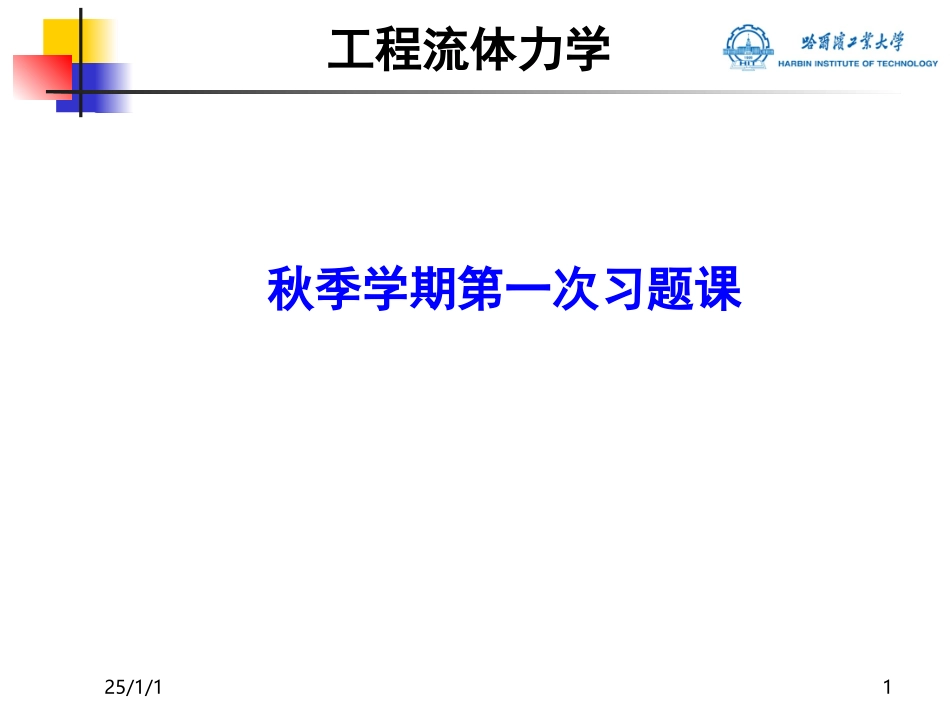

工程流体力学习题_第1页
1/7
工程流体力学习题_第2页
2/7
工程流体力学习题_第3页
3/7

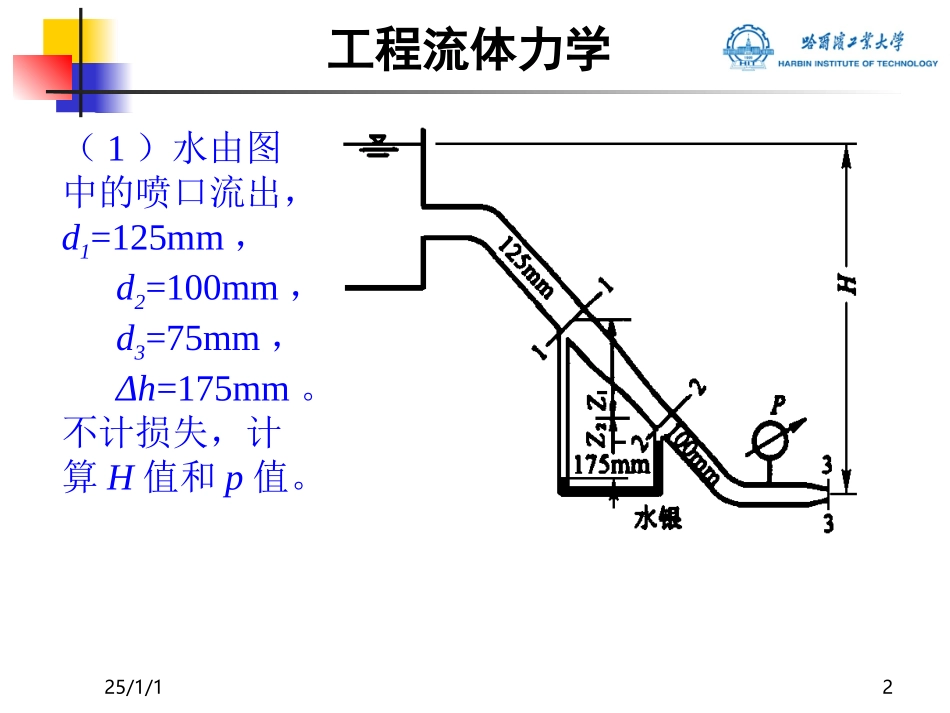

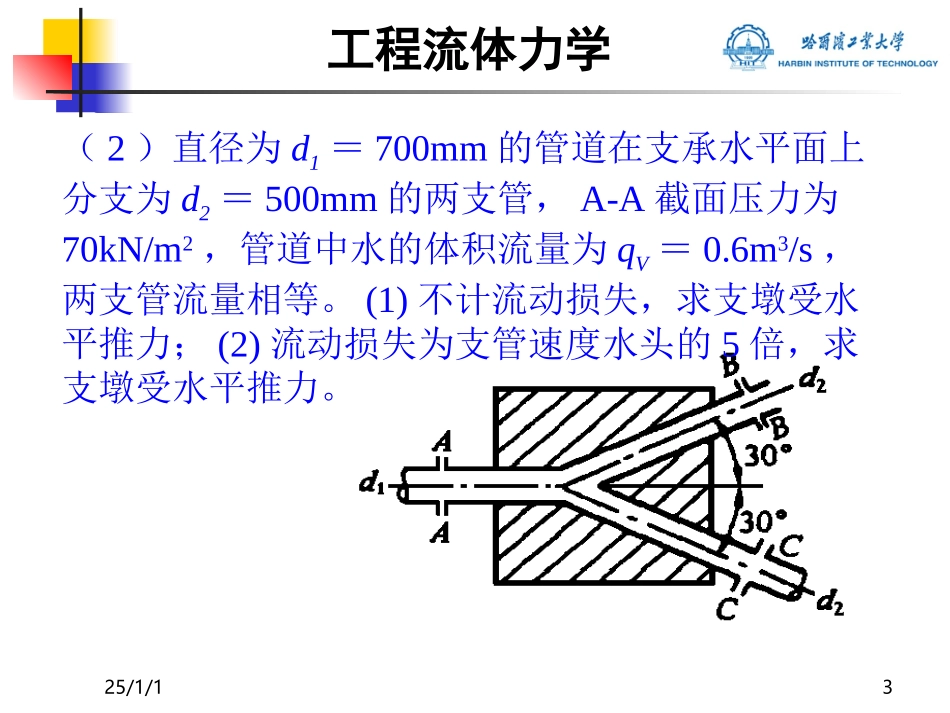

25/1/11工程流体力学秋季学期第一次习题课25/1/12工程流体力学(1)水由图中的喷口流出,d1=125mm,d2=100mm,d3=75mm,Δh=175mm。不计损失,计算H值和p值。25/1/13工程流体力学(2)直径为d1=700mm的管道在支承水平面上分支为d2=500mm的两支管,A-A截面压力为70kN/m2,管道中水的体积流量为qV=0.6m3/s,两支管流量相等。(1)不计流动损失,求支墩受水平推力;(2)流动损失为支管速度水头的5倍,求支墩受水平推力。25/1/14工程流体力学(3)水流经180°弯管自喷嘴流出,管径D=100mm,喷嘴直径d=25mm,管道前端测压表读数PM=196.5kN/m2,求法兰盘接头A处,上、下螺栓的受力情况。假定螺栓上下前后共安装四个,上下螺栓中心距离为175mm,弯管喷嘴和水重为150N,作用位置如图。25/1/15工程流体力学(4)图为一矩形容器,水由①②两管流入,由③管流出,①②③管的直径分别为20cm、20cm和25cm,①②两管的流量同为0.2m3/s,管口相对压力皆为32kN/m2,③管出口为大气压,倾角θ为30°。三根短管都位于同一水平面上,如容器仅由A点支撑,求xoy平面上作用于A点的力和力矩。25/1/16工程流体力学(5)使带有倾斜光滑平板的小车逆着射流方向以速度u移动,若射流喷嘴固定不动,射流断面面积为A,流速为V,不计小车与地面的摩擦力,求推动小车所需的功率。25/1/17工程流体力学(6)图示为一安全阀,其阀座直径d=25mm,当阀座处的压力p=4MPa时,通过油的流量qV=10L/s,油的密度ρ=900kg/m3,此时阀的开度x=5mm。如开启阀的初始压力p0=3MPa,阀的弹簧刚度K=20N/mm,忽略流动损失,试确定射流方向角α。
