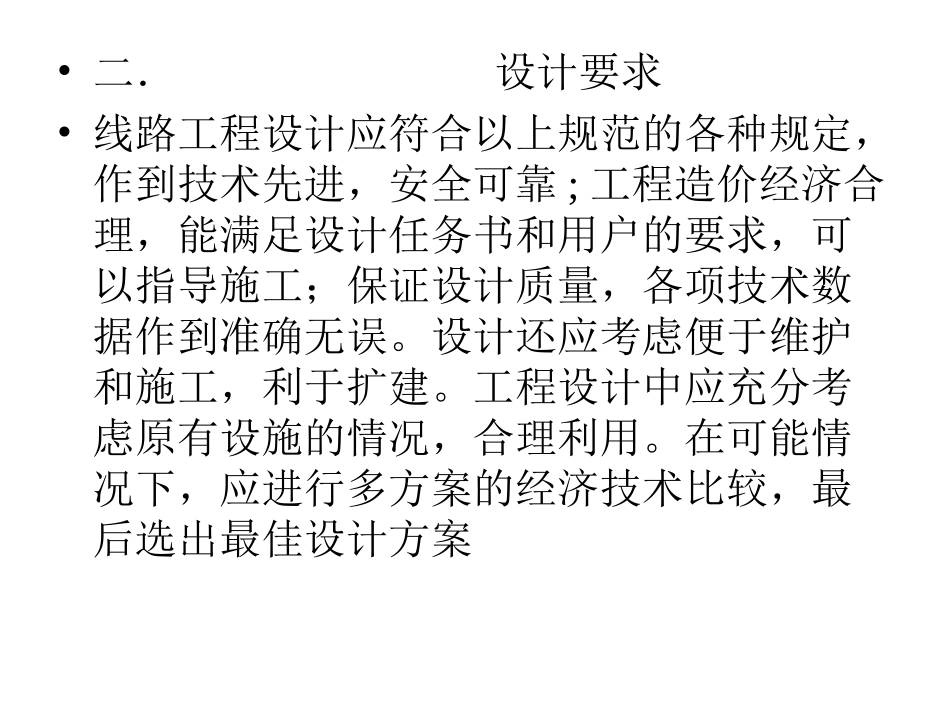

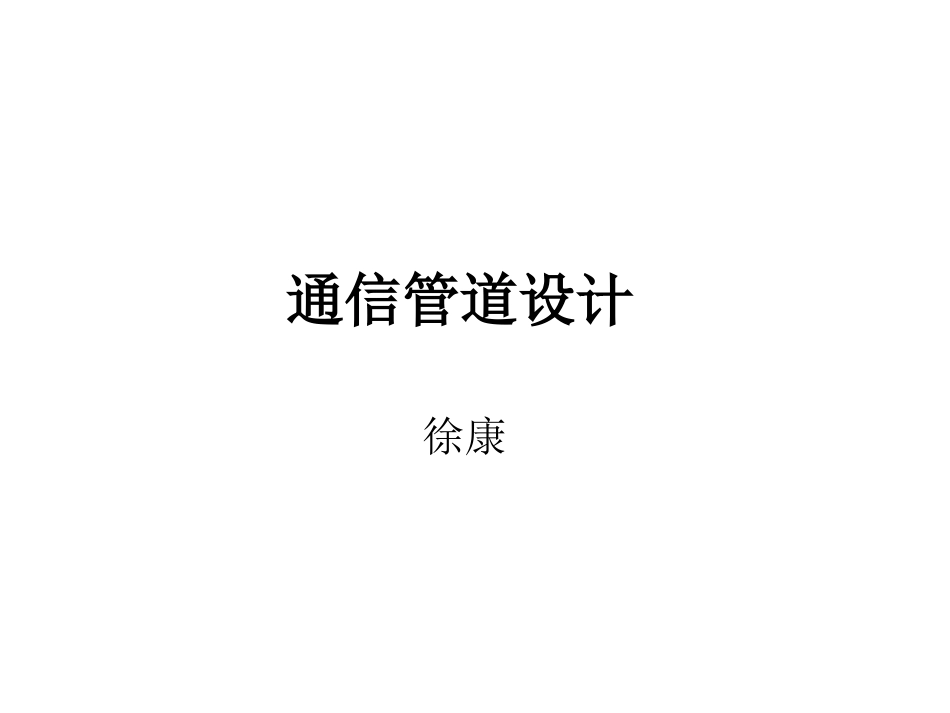

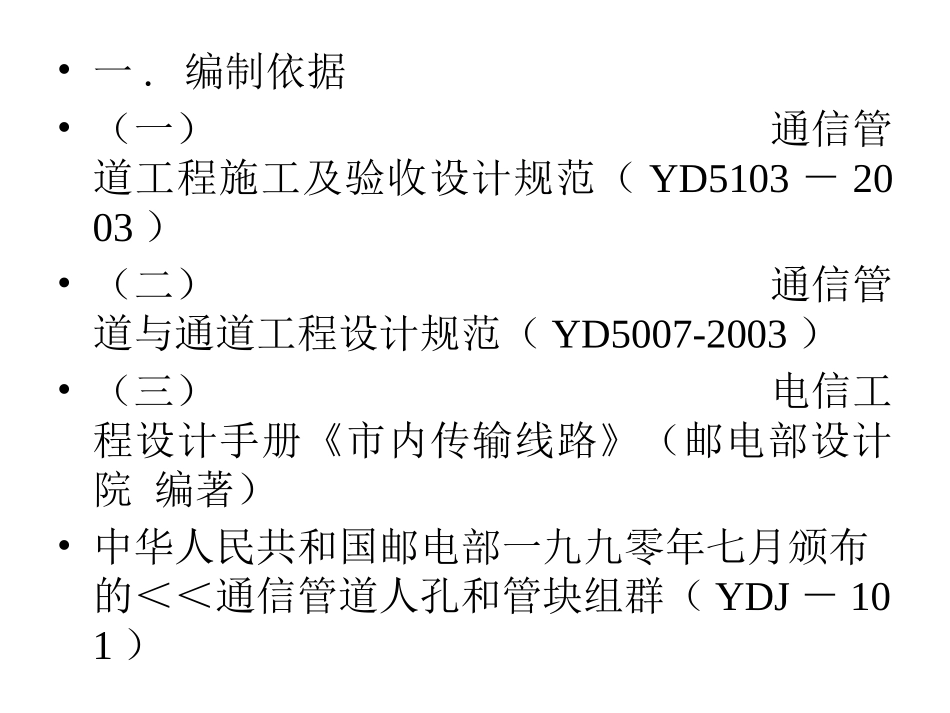

通信管道设计徐康•一.编制依据•（一）通信管道工程施工及验收设计规范（YD5103－2003）•（二）通信管道与通道工程设计规范（YD5007-2003）•（三）电信工程设计手册《市内传输线路》（邮电部设计院编著）•中华人民共和国邮电部一九九零年七月颁布的＜＜通信管道人孔和管块组群（YDJ－101）•二．设计要求•线路工程设计应符合以上规范的各种规定，作到技术先进，安全可靠;工程造价经济合理，能满足设计任务书和用户的要求，可以指导施工；保证设计质量，各项技术数据作到准确无误。设计还应考虑便于维护和施工，利于扩建。工程设计中应充分考虑原有设施的情况，合理利用。在可能情况下，应进行多方案的经济技术比较，最后选出最佳设计方案•三．设计步骤•设计的主要步骤是收集资料→勘察→确定方案（→复勘）→制图→审核图纸→统计工程量→套用定额→微机编制预算→复核→设计说明→审核→审定→出版。•四．设计图纸•通信管道设计一般应包括管道平面图和管道横断图。如配合市政部门施工应有管道纵断图和管道定位图（即街道横断图）。管道如通过特殊路段、涵洞、桥梁等，还需绘出其放大图等。•五．管道设计•电信管道一般是结合市话网的中远期发展规划要求而建设的，它是为线路服务的。地下管道一经建成，就成为永久性建筑，很难迁移。为此，进行管道设计时，必须全面考虑，使其分阶段发展，逐步延伸，最终连接成网。•管道网的设计和建设应具备系统性，永久性和经济性。••（一）管道路由的选择•1.符合地下管线长远规划。•2.城市管道经过规划局或城建部门的同意和批准的情况下。管道路由应优先选择在人行道下，其次为慢车道，如必须在快车道下埋设时，应尽量离路中心线远一些。•3.在多路由情况下，应选择架空电缆容量大、条数多的街道，以适应今后电缆架空改地下的要求。或选择地下、地上障碍物较少，施工方便的街道并应远离电蚀和化学腐蚀地带。•4.管道在街道的平面位置应尽量与架空杆路同侧，以便电缆引上。•5.管道中心线应平行于道路中心线（路沿石），一般不允许由道路的一侧任意穿越到道路的另一侧。引上管道应尽量与道路的中心线垂直。•6.应考虑电信管道与其它地下管线和建筑物间的最小净距。一般应远离有害于电信管道的管线（如下水道，煤气管道，电力沟等），不应过分靠近平房和院墙。•7.在交通繁忙的道路建设管道时，应考虑有没有临时疏通车辆及行人的可能。•8.避免在规划不定，尚未定型或道路虽已成型但土壤尚未沉实以及流沙、翻浆、土壤有滑动的地带建管道。尽量避免在路面狭窄、地面和地下障碍过多的道路中建设管道。•（二）管孔容量的确定•1.管孔容量是由通信建设部门规定或由设计人员根据电缆、光缆（包括局间中继光缆）和各种其他专用缆对管孔需求数的总和综合取定。•2.主干电缆可考虑1～2孔，配线电缆可考虑2～3孔。光缆、中继线和其他专线对管孔数的需求，视道路具体情况按用户电缆需求数的20%~50%计取。再适当考虑20%左右（１孔以上）的备用孔。•（三）管材的选用•1.通信管道管材一般采用水泥管、PVC塑料管、ABS塑料管和钢管。ABS塑料管适用于车行道和引上管道。当需横穿车行道且埋深小于0.7米可采用钢管。敷设塑料管管道（PVC管）且埋深小于0.7米时，需作混凝土包封。•2.管道路由中地下水位很高，或管道附近排泄污水甚严重时，宜采用PVC塑料管。如在地下水位很高的沙土地带建设管道，可采用ＰＶＣ波纹管。•3.建设单位要求施工期短的管道，或需尽快恢复路面的地段（十字路口），宜采用塑料管和钢管，不得采用水泥管。•4.附架在桥梁上，或穿越沟渠的管道，宜采用塑料管和钢管。•5.有重复激烈振动的地区（如铁道旁，重型机械厂附近），宜采用PVC塑料管。•6.埋设很浅且受压甚重的路由，宜采用钢管或ABS塑料管。•7.土壤中含有较严重的腐蚀物，或较大的杂散电流的地区，宜采用PVC塑料管。•8.地下障碍物较多，管道需作较大弯曲处，宜采用PVC塑料管。•9.与热力管线相近，有可能受高温影响时，应采用水泥管；如采用PVC塑料管需作混凝土包封。•10.塑料管一律采用内径不小于Ф90mm管径的管材。•管道位置的确定•1.在已经拟定的管道路由上...
