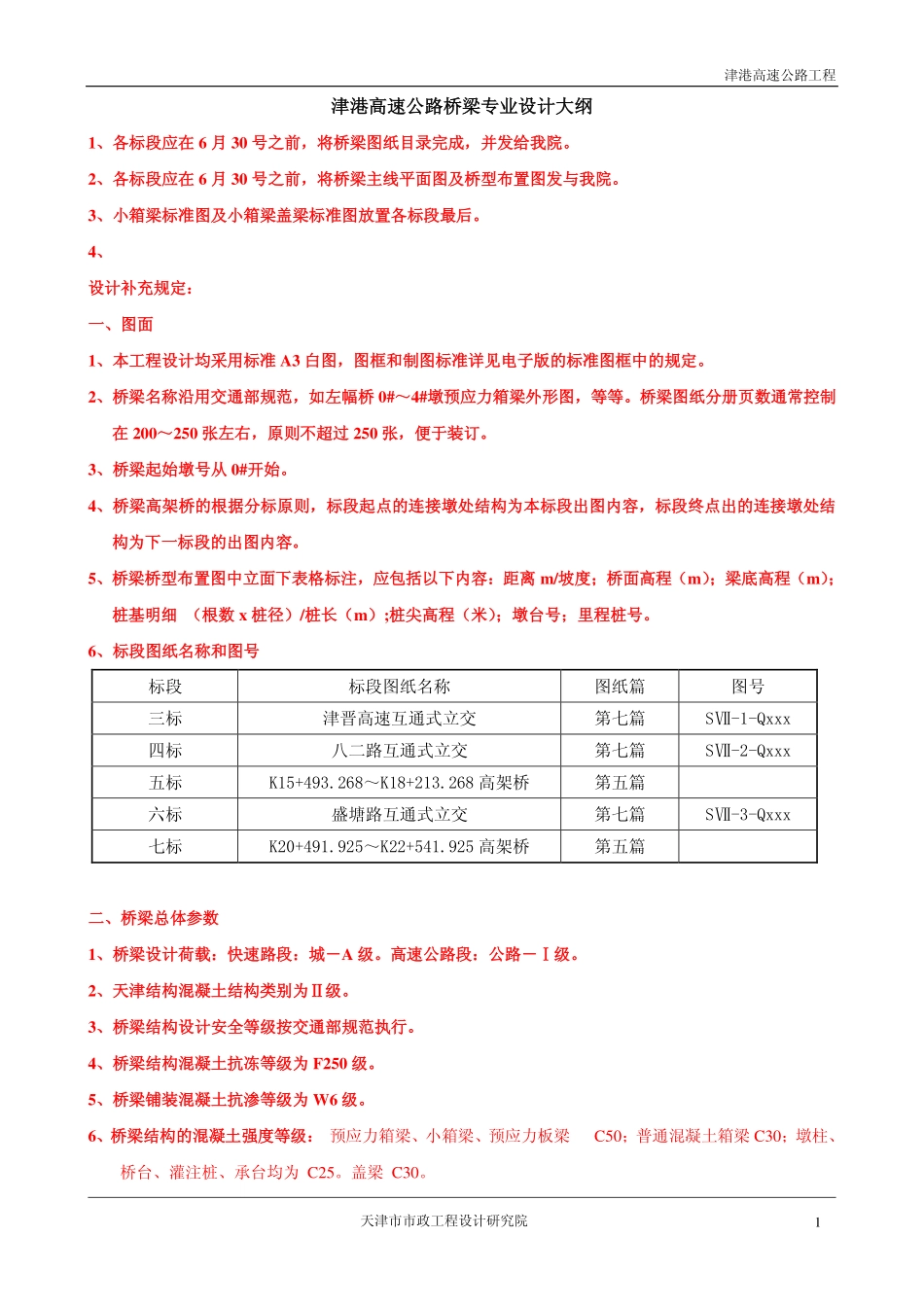

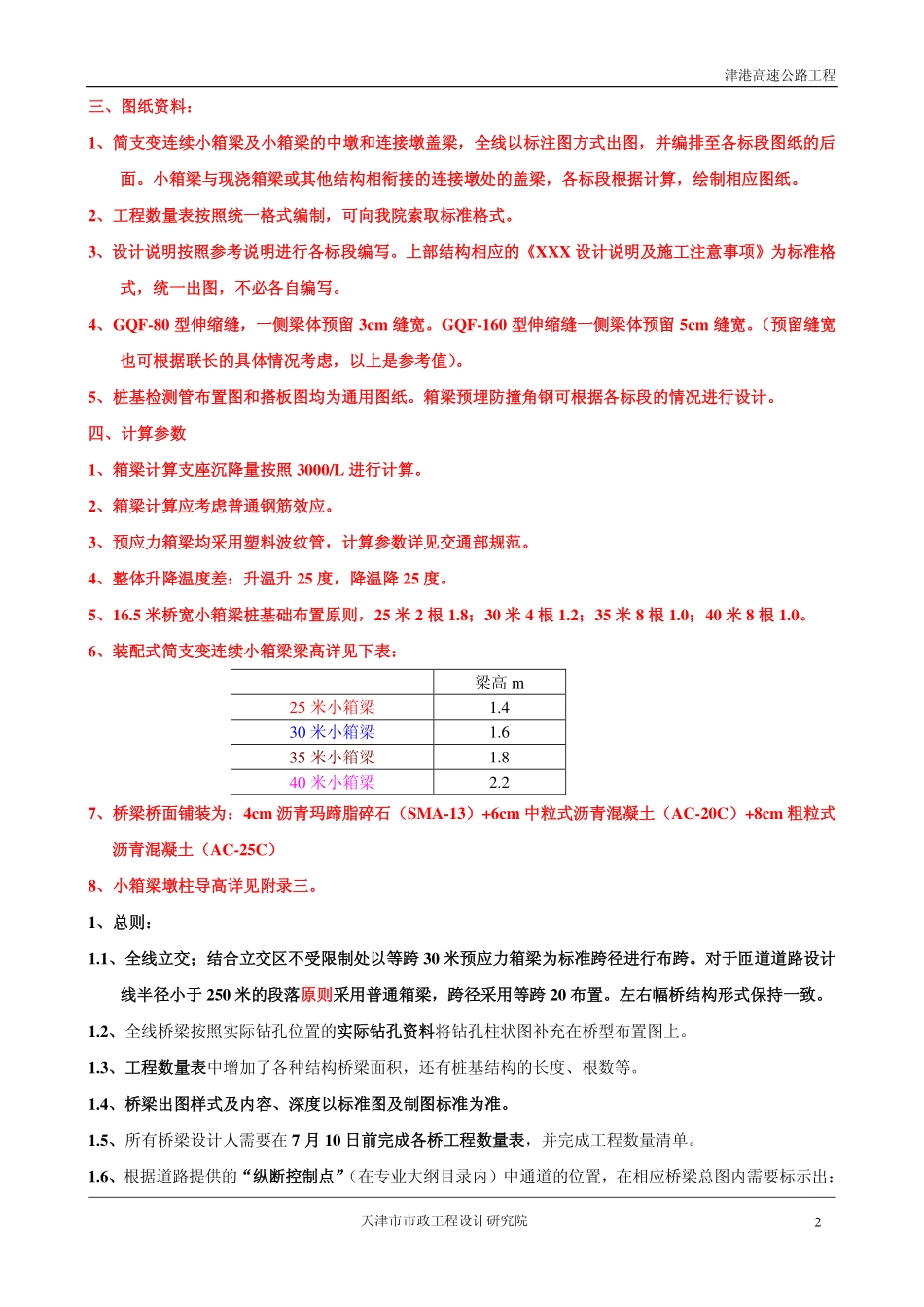

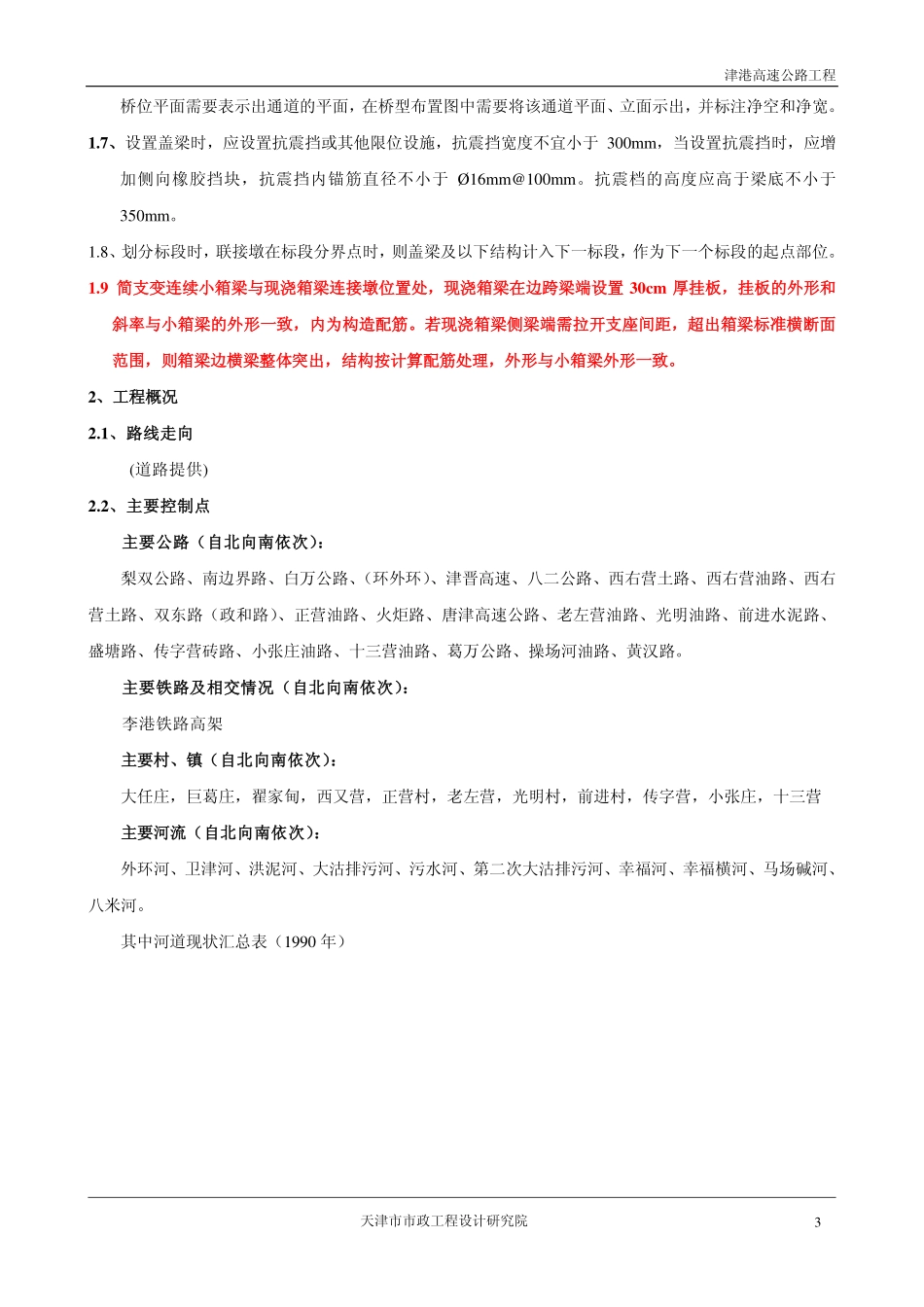

津港高速公路工程天津市市政工程设计研究院1津港高速公路桥梁专业设计大纲1、各标段应在6月30号之前，将桥梁图纸目录完成，并发给我院。2、各标段应在6月30号之前，将桥梁主线平面图及桥型布置图发与我院。3、小箱梁标准图及小箱梁盖梁标准图放置各标段最后。4、设计补充规定：一、图面1、本工程设计均采用标准A3白图，图框和制图标准详见电子版的标准图框中的规定。2、桥梁名称沿用交通部规范，如左幅桥0#～4#墩预应力箱梁外形图，等等。桥梁图纸分册页数通常控制在200～250张左右，原则不超过250张，便于装订。3、桥梁起始墩号从0#开始。4、桥梁高架桥的根据分标原则，标段起点的连接墩处结构为本标段出图内容，标段终点出的连接墩处结构为下一标段的出图内容。5、桥梁桥型布置图中立面下表格标注，应包括以下内容：距离m/坡度；桥面高程（m）；梁底高程（m）；桩基明细（根数x桩径）/桩长（m）;桩尖高程（米）；墩台号；里程桩号。6、标段图纸名称和图号标段标段图纸名称图纸篇图号三标津晋高速互通式立交第七篇SⅦ-1-Qxxx四标八二路互通式立交第七篇SⅦ-2-Qxxx五标K15+493.268～K18+213.268高架桥第五篇六标盛塘路互通式立交第七篇SⅦ-3-Qxxx七标K20+491.925～K22+541.925高架桥第五篇二、桥梁总体参数1、桥梁设计荷载：快速路段：城－A级。高速公路段：公路－Ⅰ级。2、天津结构混凝土结构类别为Ⅱ级。3、桥梁结构设计安全等级按交通部规范执行。4、桥梁结构混凝土抗冻等级为F250级。5、桥梁铺装混凝土抗渗等级为W6级。6、桥梁结构的混凝土强度等级：预应力箱梁、小箱梁、预应力板梁C50；普通混凝土箱梁C30；墩柱、桥台、灌注桩、承台均为C25。盖梁C30。津港高速公路工程天津市市政工程设计研究院2三、图纸资料：1、简支变连续小箱梁及小箱梁的中墩和连接墩盖梁，全线以标注图方式出图，并编排至各标段图纸的后面。小箱梁与现浇箱梁或其他结构相衔接的连接墩处的盖梁，各标段根据计算，绘制相应图纸。2、工程数量表按照统一格式编制，可向我院索取标准格式。3、设计说明按照参考说明进行各标段编写。上部结构相应的《XXX设计说明及施工注意事项》为标准格式，统一出图，不必各自编写。4、GQF-80型伸缩缝，一侧梁体预留3cm缝宽。GQF-160型伸缩缝一侧梁体预留5cm缝宽。（预留缝宽也可根据联长的具体情况考虑，以上是参考值）。5、桩基检测管布置图和搭板图均为通用图纸。箱梁预埋防撞角钢可根据各标段的情况进行设计。四、计算参数1、箱梁计算支座沉降量按照3000/L进行计算。2、箱梁计算应考虑普通钢筋效应。3、预应力箱梁均采用塑料波纹管，计算参数详见交通部规范。4、整体升降温度差：升温升25度，降温降25度。5、16.5米桥宽小箱梁桩基础布置原则，25米2根1.8；30米4根1.2；35米8根1.0；40米8根1.0。6、装配式简支变连续小箱梁梁高详见下表：梁高m25米小箱梁1.430米小箱梁1.635米小箱梁1.840米小箱梁2.27、桥梁桥面铺装为：4cm沥青玛蹄脂碎石（SMA-13）+6cm中粒式沥青混凝土（AC-20C）+8cm粗粒式沥青混凝土（AC-25C）8、小箱梁墩柱导高详见附录三。1、总则：1.1、全线立交；结合立交区不受限制处以等跨30米预应力箱梁为标准跨径进行布跨。对于匝道道路设计线半径小于250米的段落原则采用普通箱梁，跨径采用等跨20布置。左右幅桥结构形式保持一致。1.2、全线桥梁按照实际钻孔位置的实际钻孔资料将钻孔柱状图补充在桥型布置图上。1.3、工程数量表中增加了各种结构桥梁面积，还有桩基结构的长度、根数等。1.4、桥梁出图样式及内容、深度以标准图及制图标准为准。1.5、所有桥梁设计人需要在7月10日前完成各桥工程数量表，并完成工程数量清单。1.6、根据道路提供的“纵断控制点”（在专业大纲目录内）中通道的位置，在相应桥梁总图内需要标示出：津港高速公路工程天津市市政工程设计研究院3桥位平面需要表示出通道的平面，在桥型布置图中需要将该通道平面、立面示出，并标注净空和净宽。1.7、设置盖梁时，应设置抗震挡或其他限位设施，抗震挡宽度不宜小于300mm，当设置抗震挡时，应增加侧向橡胶挡块，抗震挡内锚筋直径不小于Ø16mm@100mm。抗震档的高度应高于梁底不小于350mm。1.8...
