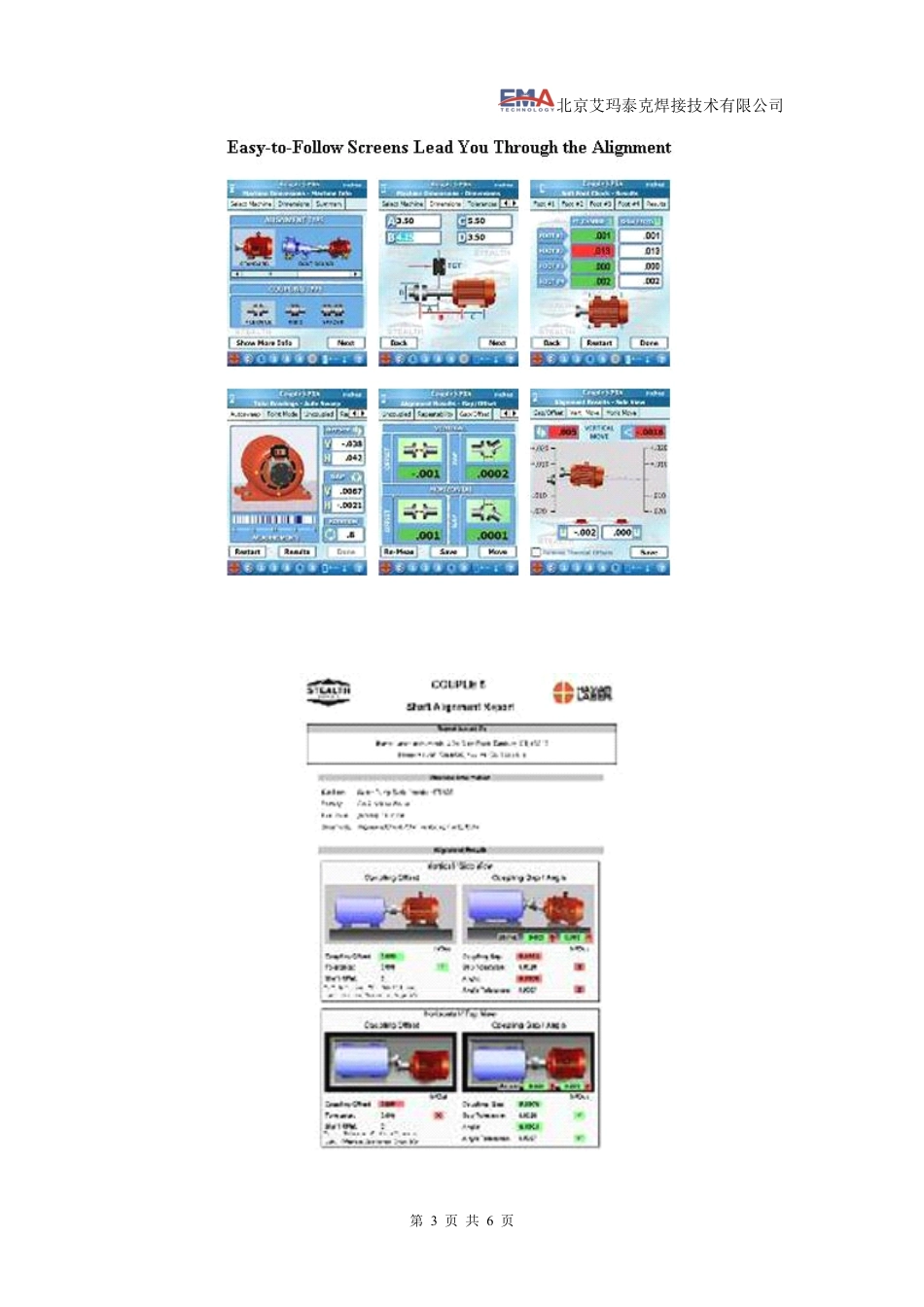

北京艾玛泰克焊接技术有限公司第1页共6页S-680S-680S-680S-680激光对中仪激光对中仪激光对中仪激光对中仪简单介绍简单介绍简单介绍简单介绍S-680激光轴系校准仪（5轴系统）又称激光轴对中仪，美国HamarLaser公司制造。采用PSD技术，单轴线性精度为0.5微米，2个对中轴和一个测量范围30mm（V）x10mm（H），无线数据传输距离可达10m。通过自动扫描功能，非耦合校准变得快速简单地把激光旋转到任意一点，扫描探测靶通过软件就能自动记录测得的数据。激光轴对中仪-激光轴系校准仪（5轴系统）产品特点产品特点产品特点产品特点1、S-680激光轴对中仪（激光轴系校准仪）采用PSD技术，无线数据传输，产品特点鲜明、精度高、价格合理，无论有无操作使用经验，皆可轻易对其进行操作。2、国际标准蓝牙传输技术，从探测靶到PDA的传输距离可达10m。3、超级PSD传感器技术，单轴线性精度为0.5微米，2个对中轴和一个测量范围30mm（V）x10mm（H）。4、四轴动态屏幕显示，两个迁移和两个角度校准数值在12:00点钟位置不断更新，动态电机的图形能够即时显示出电机调制移动的位移。5、激光和探测靶采用电池供电，电池寿命长，能量高，一次充电可连续无线传输数据12个小时。6、内置加速计，无需按键可将探测的运动数据自动发送到软件里。7、支架配有足够的链条，可以校准25.4-304.8mm直径范围的电机轴。还有101.6mm、152.4mm、203.2mm、304.8mm的支架。通过可选的A-981适配器支架，可将本对中仪用于其它同行制造商的标准产品上。8、加固抗震性PDA，屏幕分辨率高，电池可持续工作15个小时，512M内存。可选项包括数码摄像机、条码扫描仪、GPS、AA电池、无线LAN技术等。9、通过自动扫描功能，非耦合校准变得快速简单：把激光旋转到任意一点，扫描探测靶通过软件就能自动记录测得的数据。10、Windows视窗显示，使用Couple6软件。北京艾玛泰克焊接技术有限公司第2页共6页技术参数技术参数技术参数技术参数激光/探测靶尺寸107x84x55mm外壳材质压缩耐磨塑料探测器型号及尺寸两轴超级线性PSD，30mm(v)x10mm(h)，提供四个不断更新的校准轴探测靶测量分辨率迁移0.5微米；角度0.01mm/m探测靶测量精度迁移＜0.15%；角度＜0.75%角度传感器范围±5°激光类型650nm双光束激光，水平调节范围＜0.9mW探测靶与分析器间的通讯无线蓝牙，2.4GHz无线频率通讯距离10m显示器面板PDA，笔记本或台式机旋转传感器(第五轴)加速表分辨率0.1°，精度±1.0°防护等级IP67（激光器、探测靶和PDA）数据存数容量1000个文件，仅限于硬件存储容量最新支架套件包括25.4-304.8mm轴的直径，有101.6mm、152.4mm、203.2mm、304.8mm，两个438mm的链条和两个1524mm的链条使用范围激光器与探测靶之间的距离10m使用环境-15~+60℃（激光器、探测靶和PDA）探测靶电池使用时间蓝牙无线传输时大于12小时，背光电缆时小于13小时，探测靶使用过程可接电源，T-1290探测靶和PDA皆显示电池的用量情况。激光器电池使用时间可连续使用60个小时，LED闪烁标明电池能量不足。PDA电池使用时间一般情况下为15个小时交流电充电器110V-220V，美标或欧标适配器北京艾玛泰克焊接技术有限公司第3页共6页北京艾玛泰克焊接技术有限公司第4页共6页应用举例应用举例应用举例应用举例联轴器对中测量与调整联轴器对中测量与调整联轴器对中测量与调整联轴器对中测量与调整S-680S-680S-680S-680激光轴系校准仪（激光轴系校准仪（激光轴系校准仪（激光轴系校准仪（5555轴系统）轴系统）轴系统）轴系统）任何轴对轴的对中调整问题首先都必须要确定一个相对的旋转轴，以消除测量时的安装误差，传统的方法（如边和面）就是如此。但实际上它依赖的却是加工面或加工边的精度。显而易见，联轴器平面度的误差或边的同心度的误差，都会影响到测量结果的准确性。S-680激光对中仪十分注重这一问题，它通过与NORMIN方法相类似的软件来对该误差作进一步的修正。把激光器和探测靶同时旋转180°，在多个点进行采样就可计算出安装误差，显示出需要调整的量。要对联轴器进行对中测量与调整，分为以下五个步骤：步骤步骤步骤步骤1111：在电机设置的屏幕上，输入电机的地脚尺寸、机械描述、公差范围以及热...
