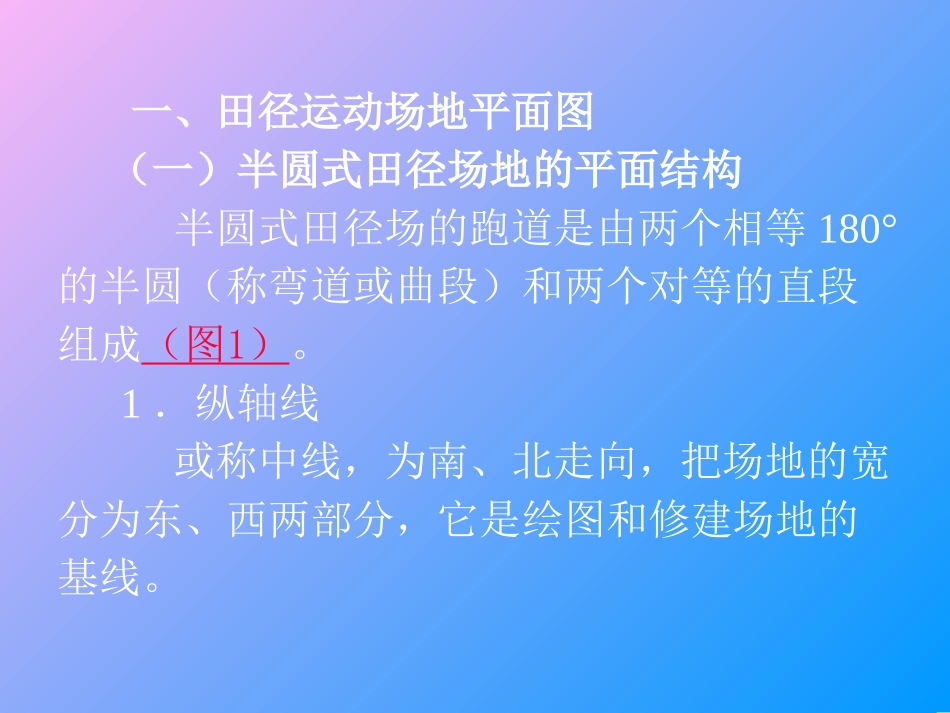

田径运动场地田径教研室田径运动场地是进行田径运动教学训练、组织田径运动竞赛和开展大众体育活动必不可少的物质条件。半圆式田径场是已被国内外普遍采用的竞赛场地，通常采用的弯道半径有36米、36.50米37.898米。国际业余田径联合会刊发《田径设施手册》中认为，最好的弯道半径36.50米。一、田径运动场地平面图（一）半圆式田径场地的平面结构半圆式田径场的跑道是由两个相等180°的半圆（称弯道或曲段）和两个对等的直段组成（图1）。1．纵轴线或称中线，为南、北走向，把场地的宽分为东、西两部分，它是绘图和修建场地的基线。2．圆心圆心在纵轴线上，场地两端的弯道各有一个圆心，它是画弯道内、外突沿各条分道线的圆心。弯道上的起跑线、栏位、接力区的标志线也都是指向圆心。3．内突沿和外突沿是跑道内侧、外侧永久性突起的边沿，宽至少5厘米，高约5厘米，其宽度不计入跑道的宽度之内。4．直曲段分界线是跑道直段和曲段（弯道）的交界线。它们必须通过圆心并垂直于纵轴线。半圆式田径场有四个直曲段分界线，通常把终点处的直曲段分界线称为第一直曲段分界线，其余的按逆时针方向排列，依次为第二、第三、第四直曲段分界线。这四条分界线是测量跑道的基准线，必须在跑道的内、外突沿上做出准确而明显地标志。通常把第一、第二直曲段分界线之间的弯道称第一弯道，第三、第四直曲段分界线之间的弯道称第二弯道。5．直段和直道直段是第一、第二弯道之间的两段直跑道。直道包括直段和直段两端的延长段，称之为直道。6．跑道宽和分道宽跑道宽是指跑道内、外突沿之间的宽度，也称跑道总宽。分道宽是指每一条分道的宽度，即从内侧分道线的外沿到外侧分道线外沿之间的宽度。7．分道线是相邻两条分道之间的界线。其宽度为5厘米，包括在内侧分道的宽度之内，即第一、二道之间的5厘米宽的分道线，应包括在第一道的分道宽度之内。8．计算线是用做计算各分道线周长的“设想线”、又称“实跑线”.根据《田径竞赛规则》的规定，第一分道的周长应距内突沿的外缘0.30米处计算；其余各道弯道的周长，应距内侧分道线的外缘0.20米处计算。如内沿无突沿，是用灰线画的，则其计算线也是从外缘0.20米处计算。计算线在跑道上是不画出来的，运动员实际是在这条未画出来的线上跑进，所以也称实跑线。（二）田径场地的布局田径场地的布局要合理和科学，对跳跃和投掷场地要充分利用跑道以外的空地（图2）。在布局时注意以下几方面：1．要符合田径竞赛规则的规定；2．要有利于运动员技术水平的发挥和公平竞争；3．尽量减少径赛与田赛项目及田赛项目与田赛项目之间的相互干扰；4．要确保使用安全；5．有利于使用和保养。根据场地采用的条件，以及竞技比赛规模、水平的需要，田径场地的布局还可以设计出多种，但只要按照布局应注意的几方面进行设计也是可行的。二、田径运动场地的设计（一）半圆式田径场地的设计半圆式田径场的跑道是由两个相等并平行的直段和两个半径相等的半圆弯道组成的。半圆式田径的第一分道计算线的周长为400米，直道应有8－10条分道。弯道应有8条分道；分道宽为1.22－1.25米，所有分道线宽均为5厘米（标枪起掷线除外）；跑道左右倾斜度不得超过1：100，跑进方向的前后倾斜度不得超过1：1000。设计半圆式田径场，首先要丈量空地可利用面积的长度和宽度，根据长和宽来确定设计成什么形状的场地。一个半径为36米的400米半圆式田径场，占地的长和宽不得少于：纵轴长（Y）=2×（r＋n×d）＋S=2×(36＋8×1.22)＋85.96=177.48（米）横轴长（X）=2×（r＋n×d）=2×(36＋8×1.22)=91.52（米）注：R为内沿半径,n为分道数,d为分道宽,S为一个直段长(没有考虑在跑道周围留有空地的因素)。如果设计的跳远和撑竿跳高场地在直道的外侧，还需要充足的余地。（二）小型半圆式田径场地的设计小型半圆式田径场地的设计是指空地面积不足以修建400米场地，根据空地面积和形状设计成半圆式或其他形状的田径场。1．设计方法与步骤（1）丈量空地可利用面积的长和宽。如经丈量空地长为140米、宽为70米，则可设计为半圆式田径场。（2）初步计算弯道半径：弯道半径与空地宽、预设分道数、分道宽及留有余地的多少...
