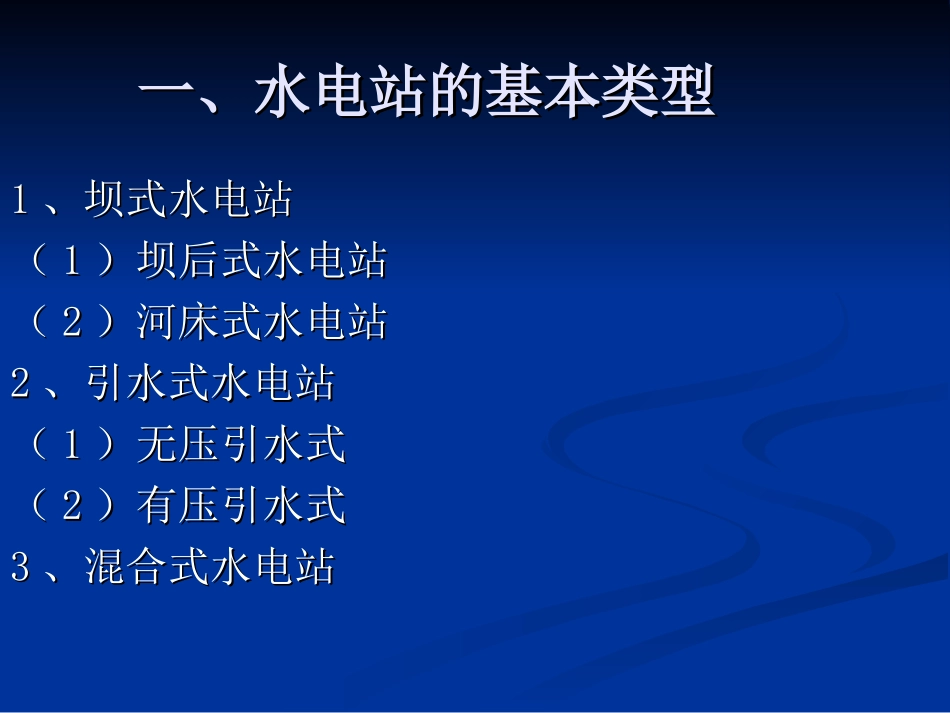

水电站概述水电站概述一、水电站的基本类型一、水电站的基本类型11、坝式水电站、坝式水电站（（11）坝后式水电站）坝后式水电站（（22）河床式水电站）河床式水电站22、引水式水电站、引水式水电站（（11）无压引水式）无压引水式（（22）有压引水式）有压引水式33、混合式水电站、混合式水电站((河床式水电站河床式水电站))（无压引水式）（无压引水式）二、水电站的基本组成二、水电站的基本组成11、水电站的主要建筑物、水电站的主要建筑物（（11）挡水建筑物：）挡水建筑物：土石坝、重力坝、拱坝土石坝、重力坝、拱坝（（22）、泄水建筑物：）、泄水建筑物：溢流坝、河岸溢洪道、深式泄水道溢流坝、河岸溢洪道、深式泄水道（（33）、进水建筑物：）、进水建筑物：无压进水口、压力进水口无压进水口、压力进水口（（44）、引水建筑物：）、引水建筑物：引水渠道、渠道建筑物、无（有）压隧洞、压力钢管引水渠道、渠道建筑物、无（有）压隧洞、压力钢管（（55）、平水建筑物：）、平水建筑物：压力前池、调压井压力前池、调压井（（66）、厂区建筑物）、厂区建筑物主、副厂房，升压站主、副厂房，升压站（（77）、枢纽中的其他建筑物）、枢纽中的其他建筑物2、水电站的主要机电设备（1）水流系统将水能转化为机械能的一系列过流设备，包括：引水管、蝴蝶阀、水轮机、尾水管、尾水阀门、尾水渠等。（2）电流系统发电、变电、配电系统，包括发电机、变压器、户外开关站、高压（低压）配电装置及各种电缆、母线等。（3）电气控制设备系统控制水电站运行的电气设备，包括中控室各种电气设备及各种监测和操作设备等。（4）机械控制设备系统水轮机的调速设备以及主阀、减压阀、拦污栅和各种闸门的操作控制设备等。（5）辅助设备系统为了安装、检修、维护、运行所必需的各种机、电辅助设备。包括：厂用电系统、起重设备、各种机电维修和试验设备以及采光、通风、取暖、防潮、防火等。三、水电站的装机容量三、水电站的装机容量11、装机容量的概念、装机容量的概念电站中每一套发电机组都有一个额定电站中每一套发电机组都有一个额定容量，也就是该机组在正常工作情况下的最容量，也就是该机组在正常工作情况下的最大出力。电站的装机容量是该电站电力系统大出力。电站的装机容量是该电站电力系统中全部装机容量的总和。中全部装机容量的总和。22、装机容量与电站投资的基本关系、装机容量与电站投资的基本关系就目前来说电站装机容量的每单位千就目前来说电站装机容量的每单位千瓦投资约为：瓦投资约为：4000-50004000-5000元。元。四、水电站集中水头的方式四、水电站集中水头的方式11、什么叫水头、什么叫水头为了利用某一河段的水能，必须把这一河段的天然落差借助于为了利用某一河段的水能，必须把这一河段的天然落差借助于水工建筑物集中起来，该河段被集中的天然落差即为水电站的水头。水工建筑物集中起来，该河段被集中的天然落差即为水电站的水头。22、集中水头的方式、集中水头的方式（（11）建造拦河坝抬高上游水位，形成水头）建造拦河坝抬高上游水位，形成水头。主要用于坝式开发。。主要用于坝式开发。（（22）沿河建造纵坡降比较平缓的引水道，将河水引至河段的末端，）沿河建造纵坡降比较平缓的引水道，将河水引至河段的末端，即可把河段的天然落差集中起来，形成水电站的水头。主要用于引水即可把河段的天然落差集中起来，形成水电站的水头。主要用于引水式开发。式开发。（（33）部分水头用坝集中，部分水头用引水道集中。主要用于混合式）部分水头用坝集中，部分水头用引水道集中。主要用于混合式开发。开发。某河段水头的大小往往也决定电站装机容量的大小。同时水头某河段水头的大小往往也决定电站装机容量的大小。同时水头越高原则上危险性也越大。越高原则上危险性也越大。五、河流的梯级开发五、河流的梯级开发对于较大的河流，一般要进行梯对于较大的河流，一般要进行梯级开发，即分期建成一连串的水电站系列，级开发，即分期建成一连串的水电站系列，称为梯级水电站。称为梯级水电站。六、水电站谈判中的要点六、水电站谈判中的要点11、明确服务内容、明确服...
