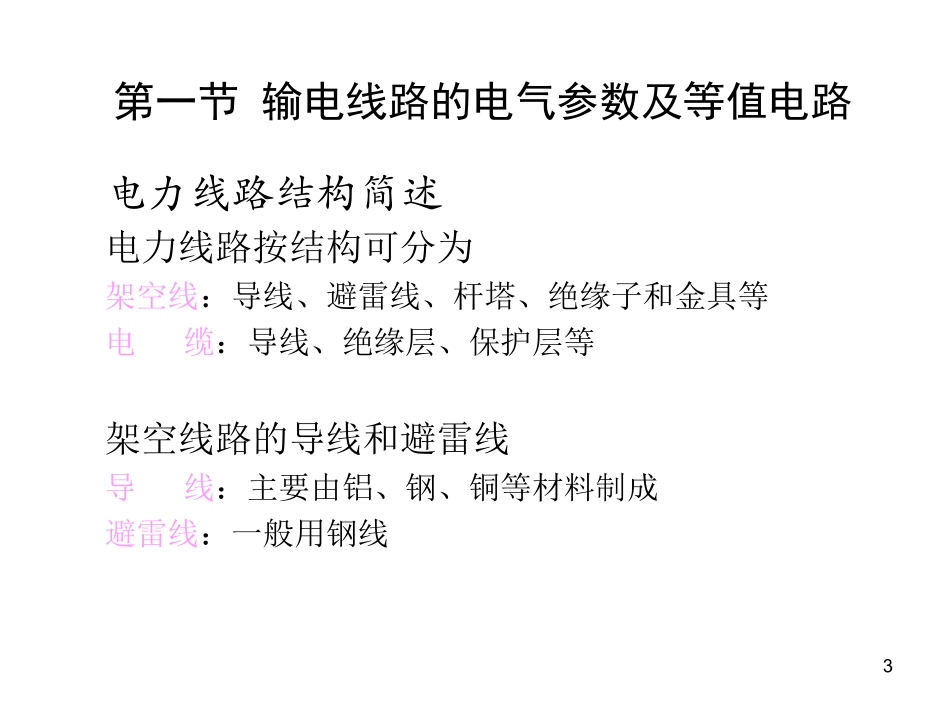

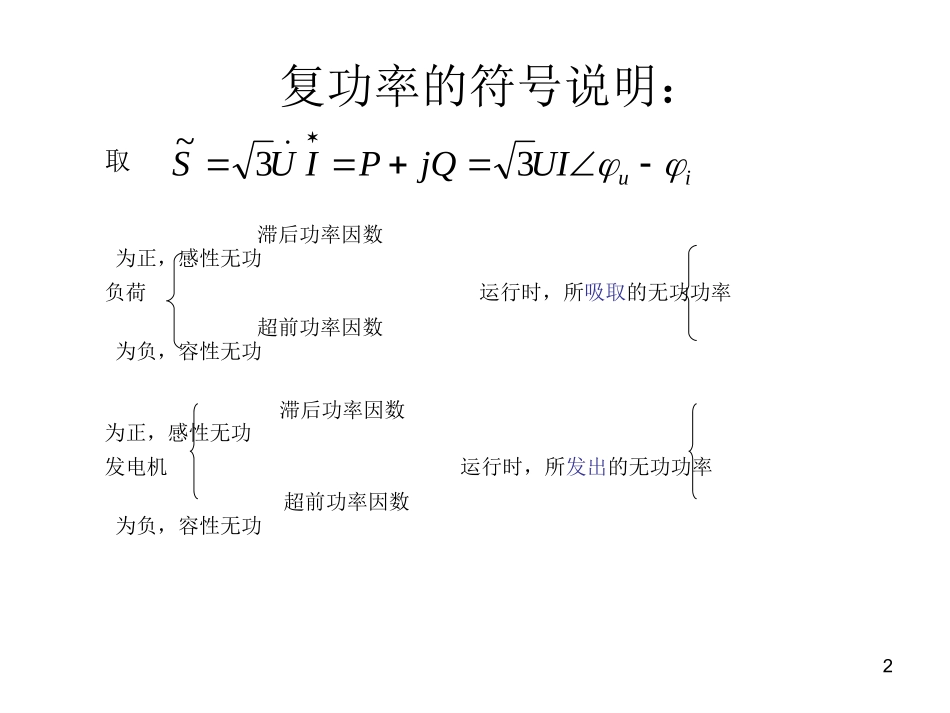

1第三章电力系统元件参数及等值电路第一节输电线路的电气参数及等值电路第二节变压器参数及等值电路第三节发电机和负荷的参数及等值电路第四节标幺制及其应用第五节电力系统等值电路2复功率的符号说明：取滞后功率因数为正，感性无功负荷运行时，所吸取的无功功率超前功率因数为负，容性无功滞后功率因数为正，感性无功发电机运行时，所发出的无功功率超前功率因数为负，容性无功iuUIjQPIUS33~3第一节输电线路的电气参数及等值电路电力线路结构简述电力线路按结构可分为架空线：导线、避雷线、杆塔、绝缘子和金具等电缆：导线、绝缘层、保护层等架空线路的导线和避雷线导线：主要由铝、钢、铜等材料制成避雷线：一般用钢线4导线的直流电阻可按下式计算：lRs(3-1)电阻率比导线材料的标准电阻率略大，这是因为：（1）交流电路中，受集肤效应和邻近效应的影响，交流电阻比直流电阻略大；（2）所用电线大多是绞线，每股导线的实际长度要比导线长度长2～3％；（3）制造中，导线的标称截面积比实际截面积略大。电阻输电线路的参数输电线路的参数5工程上已将各种型号导线单位长度的电阻、电抗、电纳值列在设计手册中，对于表中所列的电阻值，是指环境温度为20°C时的值，)]20(1[20trrt(2.9)当实际温度异于20°C时应按下式修正：输电线路的参数输电线路的参数6单相导线线路电抗：km0157.01445.00rDeqx(3-5)3eqabbccaDDDD当三相导线间的距离分别为、、时，abDbcDcaD输电线路的参数输电线路的参数式中：r——导线的半径，mm；——导线材料的相对导磁系数，铜和铝的=1，钢的>>1；Deq——三相导线间的几何均距,mm。7分裂导线线路电抗kmnrDeqxeq0157.0lg1445.00(3-7)——式中：ｎ每相分裂根数；——分裂导线的等值半径，mm。eqrnniieqdrr21式中:r——分裂导线中每一根导线的半径；——一相分裂导线中第1根与第ｉ根的距离,ｉ＝2，3……，ｎ；id1电抗电抗输电线路的参数输电线路的参数8电导电晕现象:就是架空线路带有高电压的情况下，当导线表面的电场强度超过空气的击穿强度时，导线附近的空气游离而产生局部放电的现象。架空输电线路的电导是反映泄漏电流和电晕所引起的有功损耗的一种参数在一般的电力系统计算中可以忽略电晕损耗，认为0g输电线路的参数输电线路的参数线路实际电压高于临界电压时，电导课实测求得，与电晕相对的电导为：32110UPgg9电纳三相电路经整循环换位后，每相导线单位长度电纳的计算式如下。kmSrDeqbeq/10lg58.7602.分裂导线线路电纳kmSrDeqb/10lg58.7601.单导线线路电纳输电线路的参数输电线路的参数10输电线路参数计算的几点说明工程上已将各种型号导线单位长度的电阻、电抗、电纳值列在设计手册中，对于表中所列的电阻值，是指环境温度为20°C时的值，)]20(1[20trrt(2.9)当实际温度异于20°C时应按下式修正：11近似计算时:输电线路参数计算的几点说明输电线路参数计算的几点说明单导线线路：kmx/4.00kmsb/108.260分裂导线线路：分裂根数为2——kmx/33.00kmsb/104.360分裂根数为3——kmx/3.00kmsb/108.360分裂根数为4——kmx/28.00kmsb/101.46012钢导线，由于集肤效应及导线内部的导磁系数随导线通过的电流大小而变化，因此，它的电阻和电抗均不恒定，无法用解析法确定，只能用实验测定其特性，根据电流值确定其阻抗。输电线路参数计算的几点说明输电线路参数计算的几点说明电缆线路的电气参数计算比架空线路复杂得多，通常采取实测办法，并将其电气参数标明在设计手册中。13例题2.1有一回110kv架空电力线路，长度为60km，导线型号为LGJ－120，导线计算外径15.2mm，三相导线水平排列，两相邻导线之间距离为4m。试求该电力线路的参数。输电线路参数计算的几点说输电线路参数计算的几点说明明14例题2.2有一回220kv架空电力线路，长度为100km，采用每相双分裂导线，次导线采用LGJ－185，每一根导线的计算外径为19mm，三相导线以不等边三角形排列，线间距离＝9m，＝8.5m，＝6.1m，分裂间距d＝400mm。试计算该电力线路的参数。ca...
