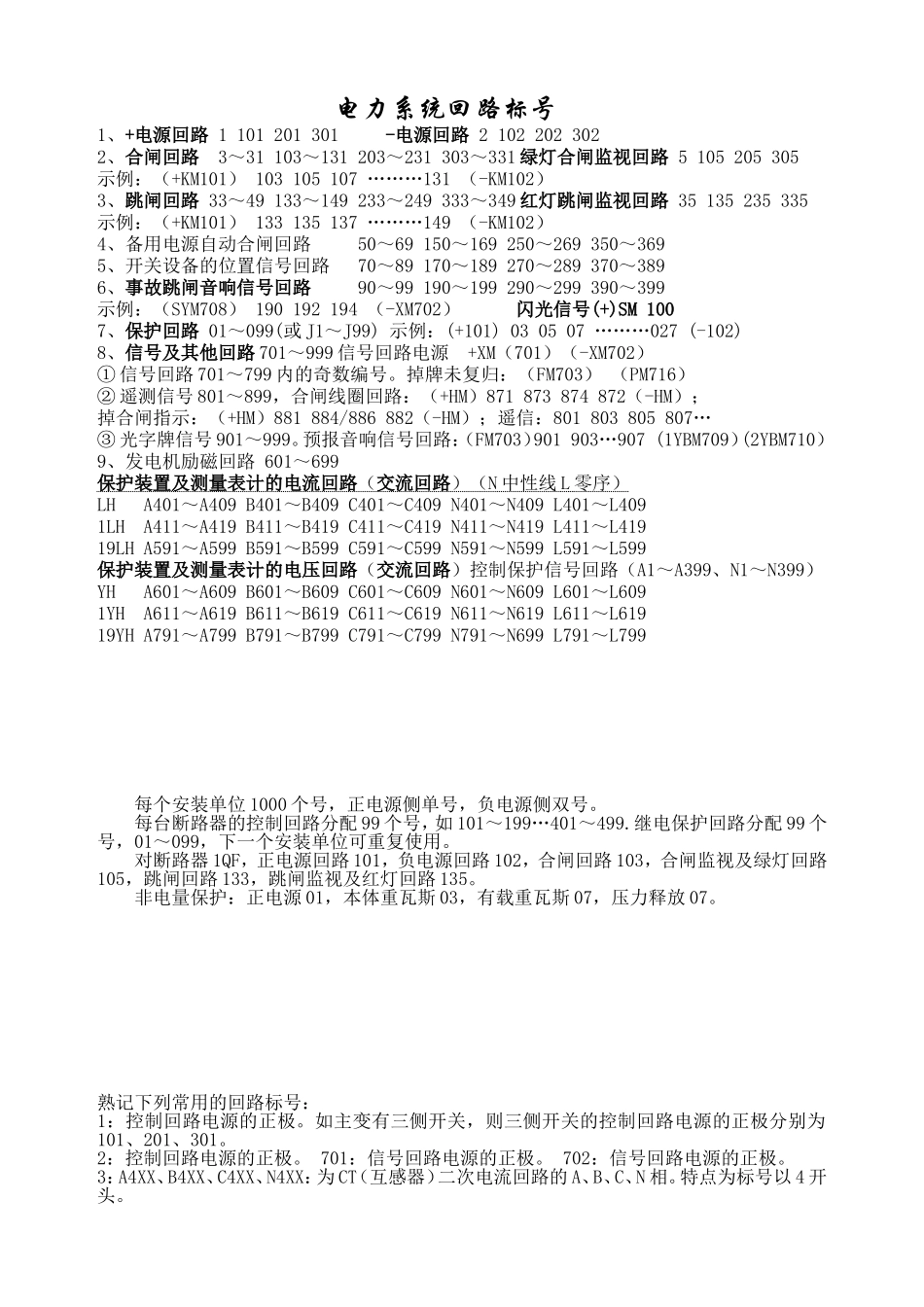

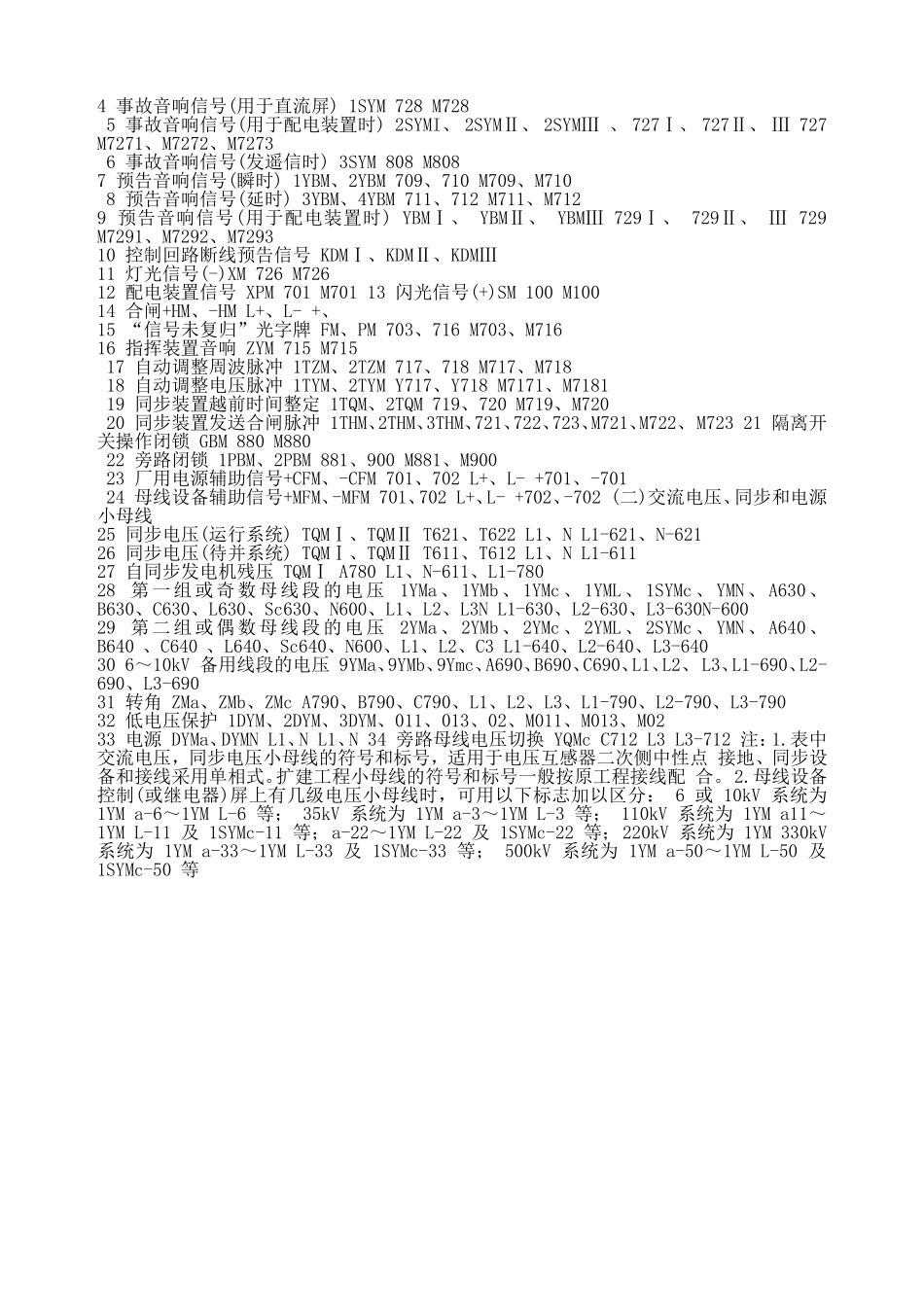

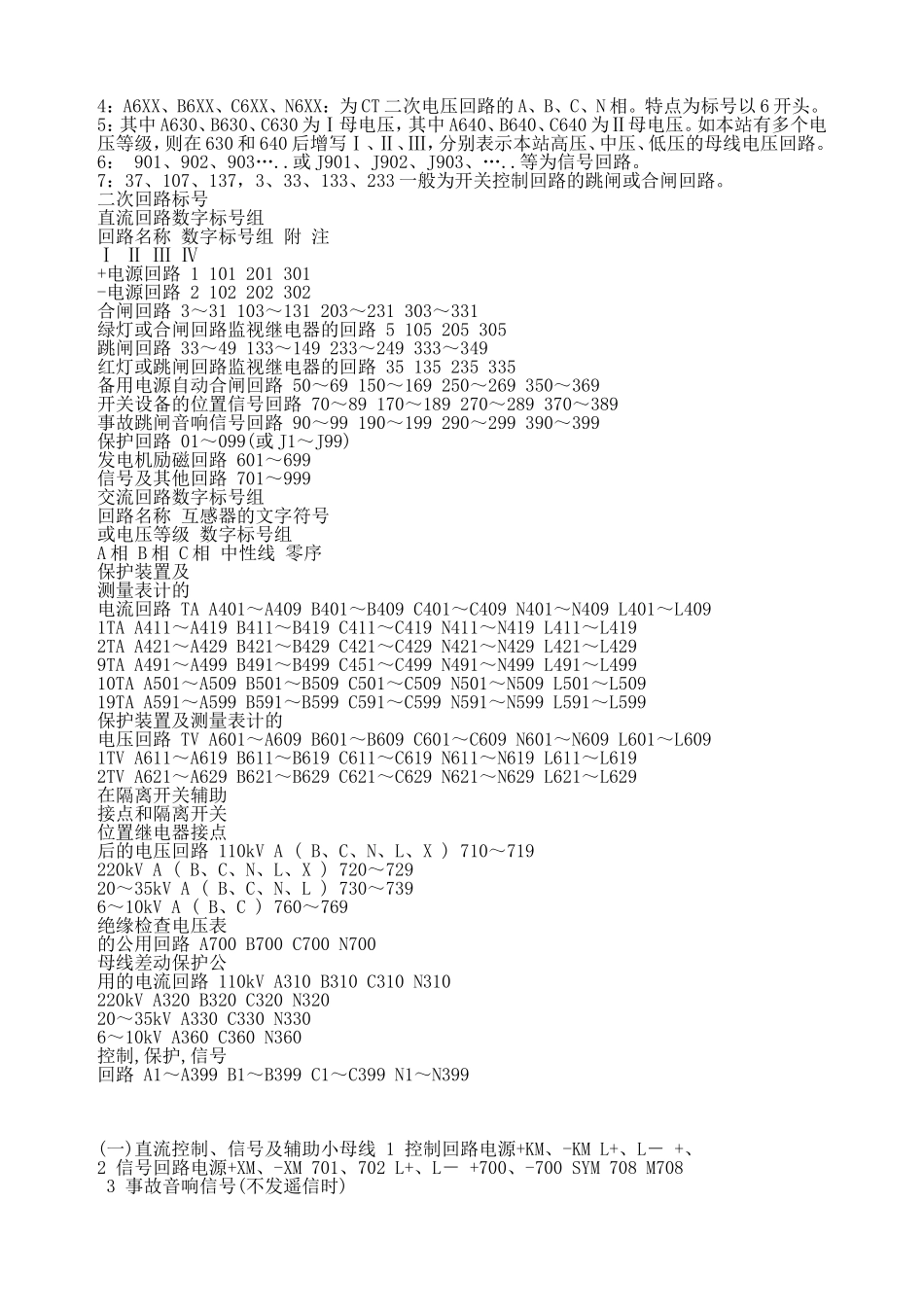

电力系统回路标号1、+电源回路 1 101 201 301 -电源回路 2 102 202 3022、合闸回路 3～31 103～131 203～231 303～331 绿灯合闸监视回路 5 105 205 305示例：（+KM101） 103 105 107 ………131 （-KM102）3、跳闸回路 33～49 133～149 233～249 333～349 红灯跳闸监视回路 35 135 235 335示例：（+KM101） 133 135 137 ………149 （-KM102）4、备用电源自动合闸回路 50～69 150～169 250～269 350～369 5、开关设备的位置信号回路 70～89 170～189 270～289 370～389 6、事故跳闸音响信号回路 90～99 190～199 290～299 390～399示例：（SYM708） 190 192 194 （-XM702） 闪光信号(+)SM 1007、保护回路 01～099(或 J1～J99) 示例：(+101) 03 05 07 ………027 (-102)8、信号及其他回路 701～999 信号回路电源 +XM（701）（-XM702）① 信号回路 701～799 内的奇数编号。掉牌未复归：（FM703） （PM716）② 遥测信号 801～899，合闸线圈回路：（+HM）871 873 874 872（-HM）；掉合闸指示：（+HM）881 884/886 882（-HM）；遥信：801 803 805 807…③ 光字牌信号 901～999。预报音响信号回路：（FM703）901 903…907 (1YBM709）(2YBM710）9、发电机励磁回路 601～699 保护装置及测量表计的电流回路 （ 交流回路 ）（ N 中性线 L 零序） LH A401～A409 B401～B409 C401～C409 N401～N409 L401～L4091LH A411～A419 B411～B419 C411～C419 N411～N419 L411～L41919LH A591～A599 B591～B599 C591～C599 N591～N599 L591～L599保护装置及测量表计的电压回路（交流回路）控制保护信号回路（A1～A399、N1～N399）YH A601～A609 B601～B609 C601～C609 N601～N609 L601～L6091YH A611～A619 B611～B619 C611～C619 N611～N619 L611～L61919YH A791～A799 B791～B799 C791～C799 N791～N699 L791～L799 每个安装单位 1000 个号，正电源侧单号，负电源侧双号。每台断路器的控制回路分配 99 个号，如 101～199…401～499.继电保护回路分配 99 个号，01～099，下一个安装单位可重复使用。 对断路器 1QF，正电源回路 101，负电源回路 102，合闸回路 103，合闸监视及绿灯回路105，跳闸回路 133，跳闸监视及红灯回路 135。 非电量保护：正电源 01，本体重瓦斯 03，有载重瓦斯 07，压力释放 07。熟记下列常用的...
