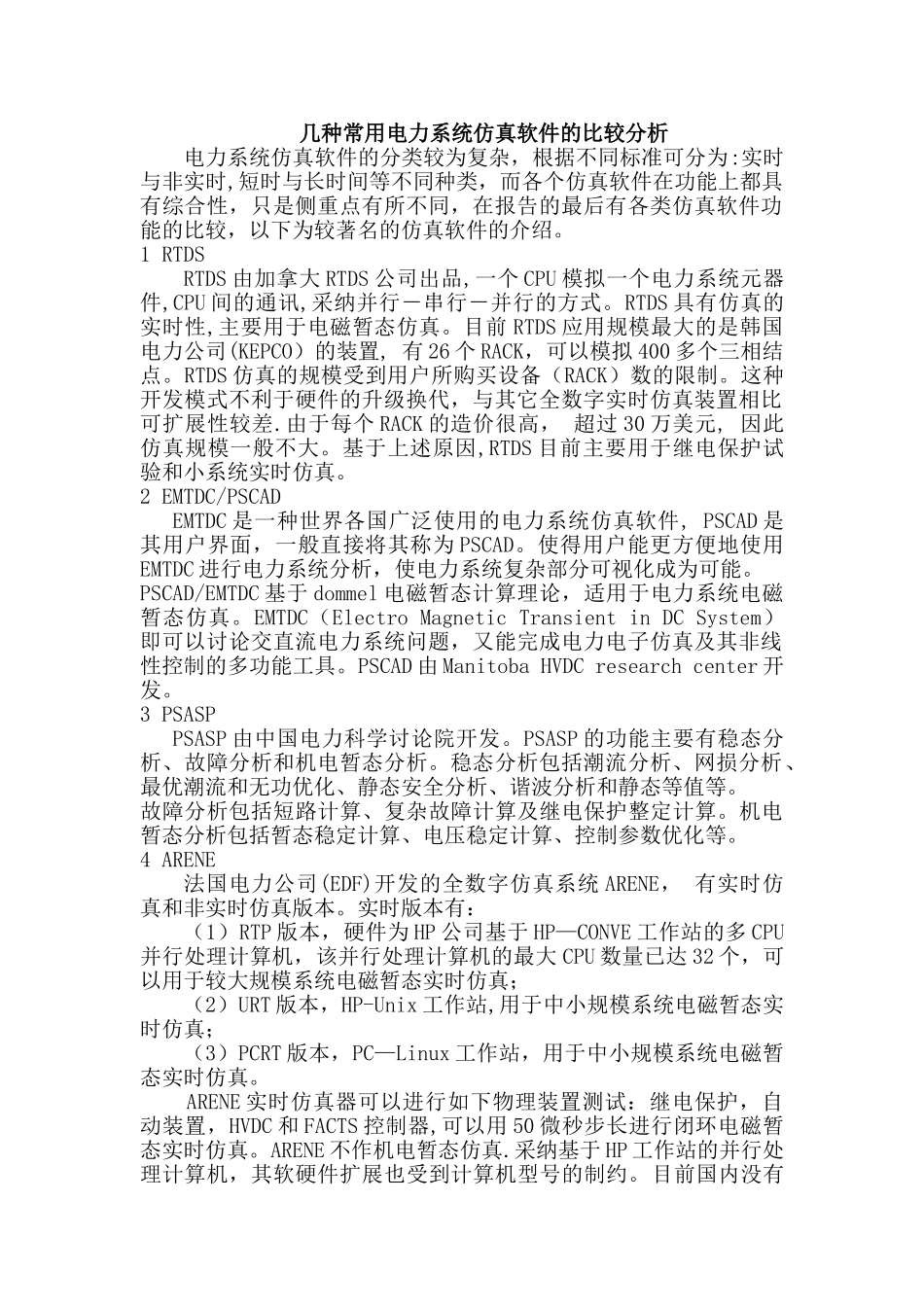

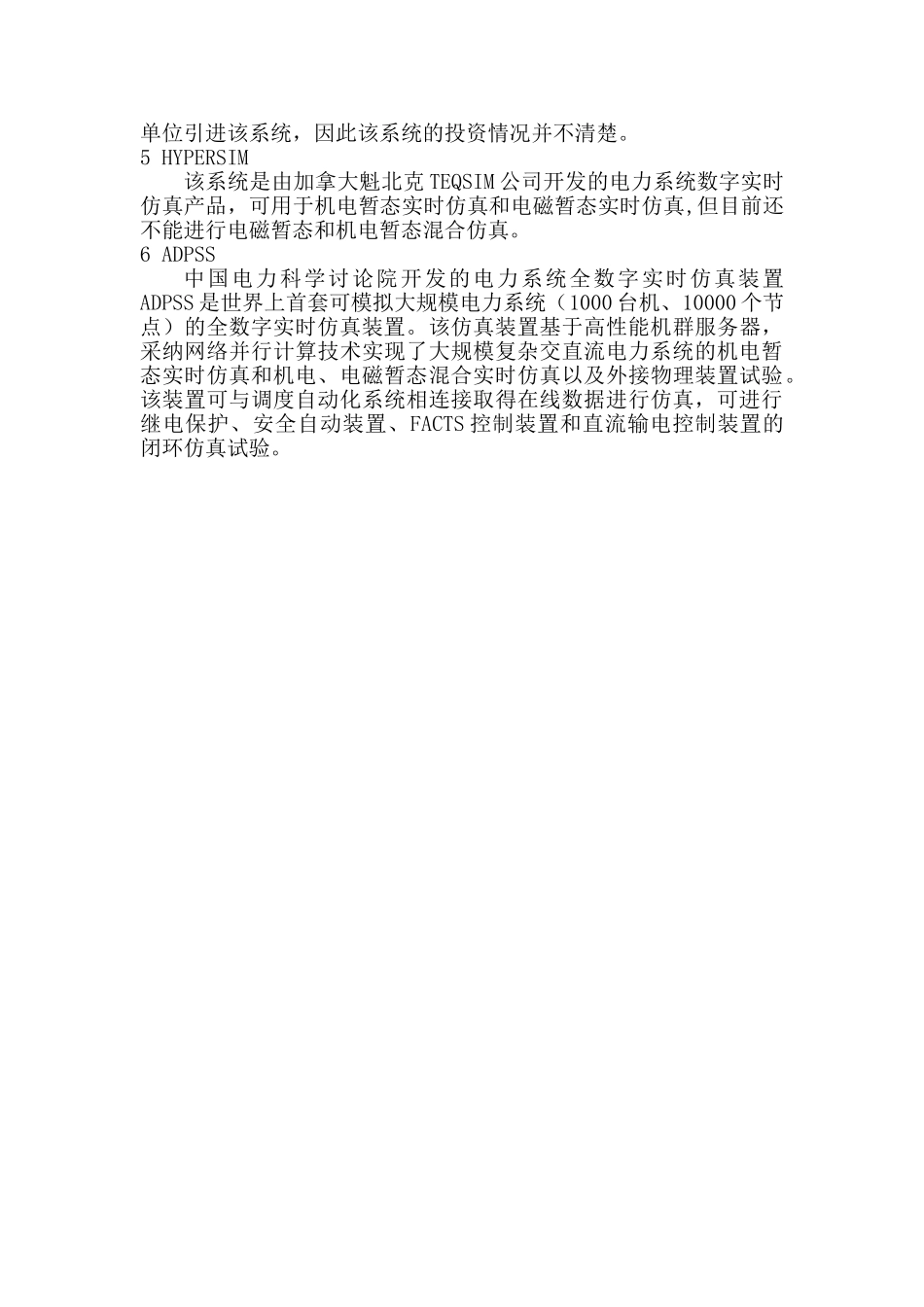

几种常用电力系统仿真软件的比较分析VIP专享

几种常用电力系统仿真软件的比较分析电力系统仿真软件的分类较为复杂，根据不同标准可分为:实时与非实时,短时与长时间等不同种类，而各个仿真软件在功能上都具有综合性，只是侧重点有所不同，在报告的最后有各类仿真软件功能的比较，以下为较著名的仿真软件的介绍。1 RTDSRTDS 由加拿大 RTDS 公司出品,一个 CPU 模拟一个电力系统元器件,CPU 间的通讯,采纳并行－串行－并行的方式。RTDS 具有仿真的实时性,主要用于电磁暂态仿真。目前 RTDS 应用规模最大的是韩国电力公司(KEPCO）的装置, 有 26 个 RACK，可以模拟 400 多个三相结点。RTDS 仿真的规模受到用户所购买设备（RACK）数的限制。这种开发模式不利于硬件的升级换代，与其它全数字实时仿真装置相比可扩展性较差.由于每个 RACK 的造价很高， 超过 30 万美元, 因此仿真规模一般不大。基于上述原因,RTDS 目前主要用于继电保护试验和小系统实时仿真。2 EMTDC/PSCADEMTDC 是一种世界各国广泛使用的电力系统仿真软件, PSCAD 是其用户界面，一般直接将其称为 PSCAD。使得用户能更方便地使用EMTDC 进行电力系统分析，使电力系统复杂部分可视化成为可能。PSCAD/EMTDC 基于 dommel 电磁暂态计算理论，适用于电力系统电磁暂态仿真。EMTDC（Electro Magnetic Transient in DC System）即可以讨论交直流电力系统问题，又能完成电力电子仿真及其非线性控制的多功能工具。PSCAD 由 Manitoba HVDC research center 开发。3 PSASPPSASP 由中国电力科学讨论院开发。PSASP 的功能主要有稳态分析、故障分析和机电暂态分析。稳态分析包括潮流分析、网损分析、最优潮流和无功优化、静态安全分析、谐波分析和静态等值等。故障分析包括短路计算、复杂故障计算及继电保护整定计算。机电暂态分析包括暂态稳定计算、电压稳定计算、控制参数优化等。4 ARENE法国电力公司(EDF)开发的全数字仿真系统 ARENE， 有实时仿真和非实时仿真版本。实时版本有：（1）RTP 版本，硬件为 HP 公司基于 HP—CONVE 工作站的多 CPU并行处理计算机，该并行处理计算机的最大 CPU 数量已达 32 个，可以用于较大规模系统电磁暂态实时仿真；（2）URT 版本，HP-Unix 工作站,用于中小规模系统电磁暂态实时仿真；（3）PCRT 版本，PC—Linux 工作站，用于中小规模系统电磁暂态实时仿真。 ARENE 实时仿真器可以进行如下物理装置测试：继电保护，自动装置，HVDC 和 FACTS 控制器,...
