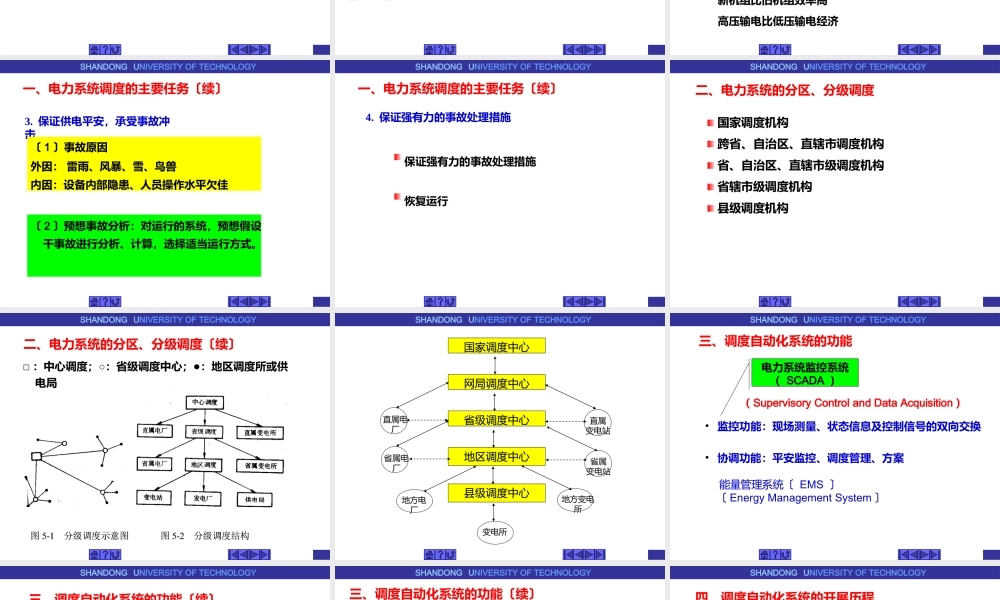

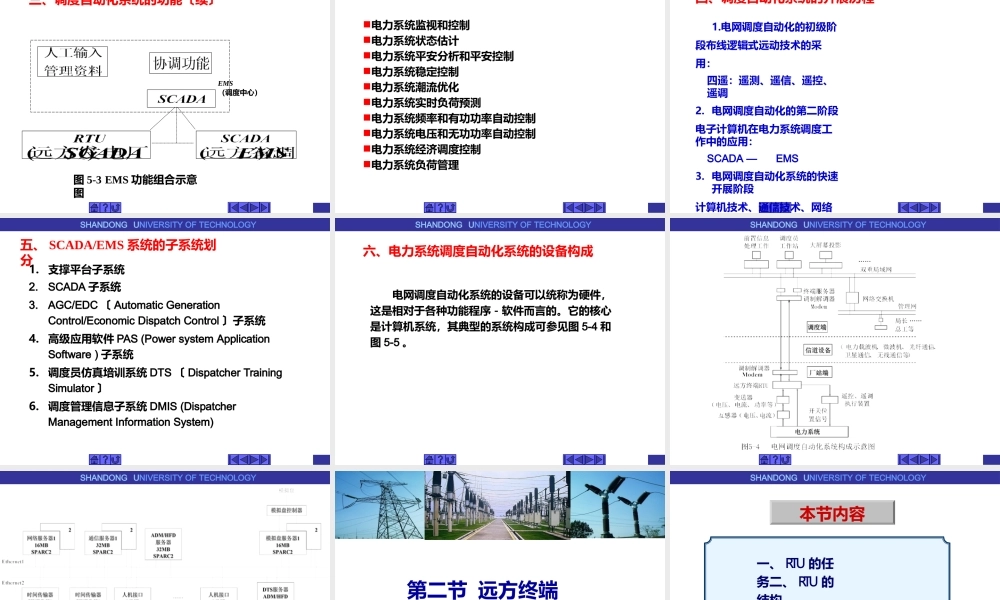

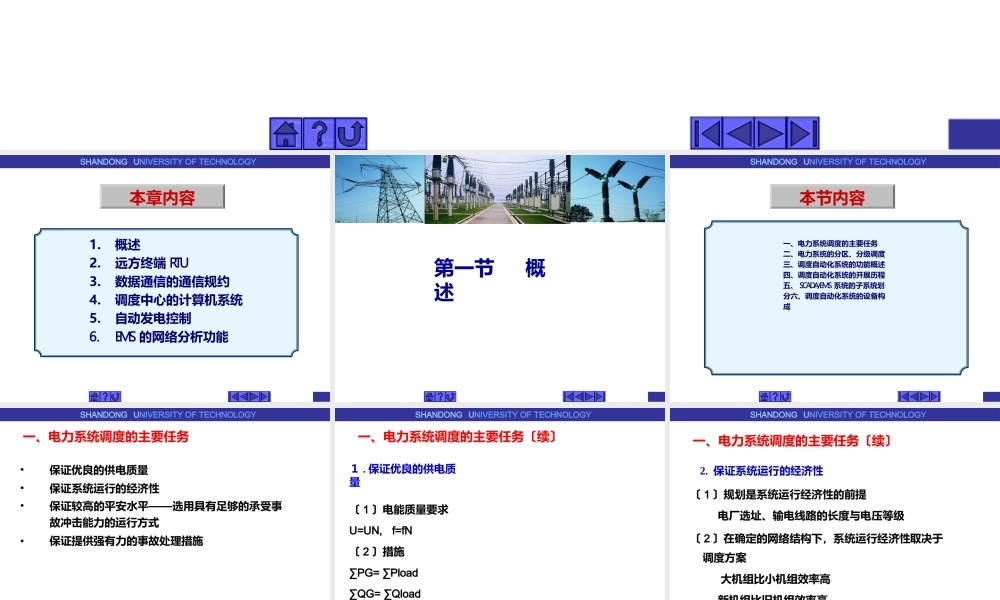

SHANDONG UNIVERSITY OF TECHNOLOGYSHANDONG UNIVERSITY OF TECHNOLOGY本章内容1.概述2.远方终端 RTU3.数据通信的通信规约4.调度中心的计算机系统5.自动发电控制6.EMS 的网络分析功能SHANDONG UNIVERSITY OF TECHNOLOGY第一节概述SHANDONG UNIVERSITY OF TECHNOLOGY本节内容一、电力系统调度的主要任务 二、电力系统的分区、分级调度三、调度自动化系统的功能概述四、调度自动化系统的开展历程五、 SCADA/EMS 系统的子系统划分六、调度自动化系统的设备构成SHANDONG UNIVERSITY OF TECHNOLOGY••保证优良的供电质量•保证系统运行的经济性•保证较高的平安水平——选用具有足够的承受事故冲击能力的运行方式保证提供强有力的事故处理措施一、电力系统调度的主要任务SHANDONG UNIVERSITY OF TECHNOLOGY１ . 保证优良的供电质量〔 1 〕电能质量要求U=UN,f=fN〔 2 〕措施∑PG= ∑Pload∑QG= ∑Qload一、电力系统调度的主要任务〔续〕SHANDONG UNIVERSITY OF TECHNOLOGY2. 保证系统运行的经济性〔 1 〕规划是系统运行经济性的前提电厂选址、输电线路的长度与电压等级〔 2 〕在确定的网络结构下，系统运行经济性取决于调度方案大机组比小机组效率高新机组比旧机组效率高 高压输电比低压输电经济一、电力系统调度的主要任务〔续〕SHANDONG UNIVERSITY OF TECHNOLOGY3. 保证供电平安，承受事故冲击〔 1 〕事故原因外因： 雷雨、风暴、雪、鸟兽内因：设备内部隐患、人员操作水平欠佳〔 2 〕预想事故分析：对运行的系统，预想假设干事故进行分析、计算，选择适当运行方式。一、电力系统调度的主要任务〔续〕SHANDONG UNIVERSITY OF TECHNOLOGY4. 保证强有力的事故处理措施保证强有力的事故处理措施恢复运行一、电力系统调度的主要任务〔续〕SHANDONG UNIVERSITY OF TECHNOLOGY国家调度机构跨省、自治区、直辖市调度机构省、自治区、直辖市级调度机构省辖市级调度机构县级调度机构二、电力系统的分区、分级调度SHANDONG UNIVERSITY OF TECHNOLOGY□ ：中心调度；○：省级调度中心；●：地区调度所或供电局二、电力系统的分区、分级调度〔续〕SHANDONG UNIVERSITY OF TECHNOLOGY国家调度中心网局调度中心地区调度中心省级调度中心县级调度中心直属电厂地方电厂省属电厂直属变电站地方变电所变电所省属变电站SHANDONG UNIVERSITY OF TECHNOLOGY• 协调功能：平安监控、调度管理、方案能量...
