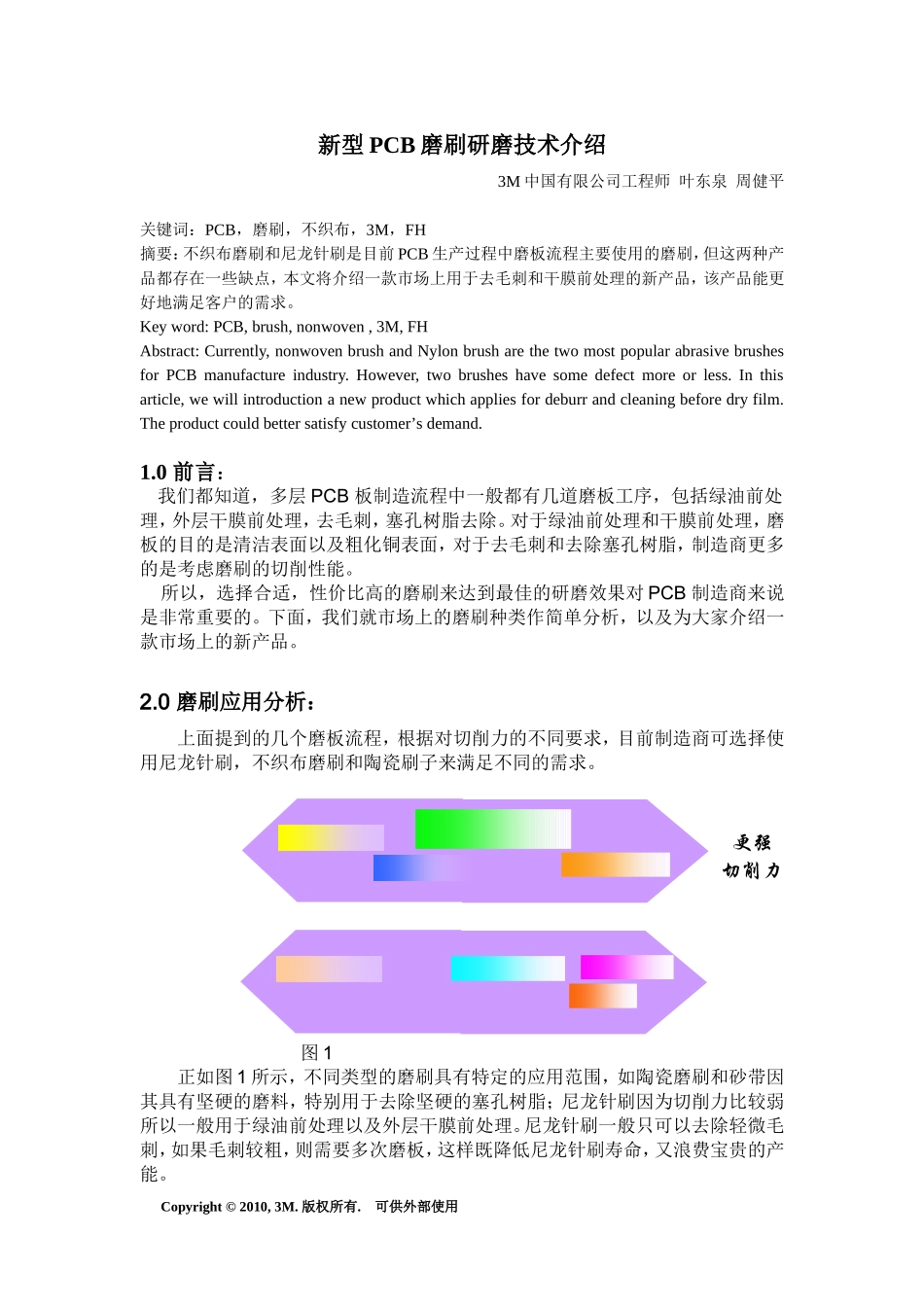

新型PCB磨刷研磨技术介绍3M中国有限公司工程师叶东泉周健平关键词：PCB，磨刷，不织布，3M，FH摘要：不织布磨刷和尼龙针刷是目前PCB生产过程中磨板流程主要使用的磨刷，但这两种产品都存在一些缺点，本文将介绍一款市场上用于去毛刺和干膜前处理的新产品，该产品能更好地满足客户的需求。Keyword:PCB,brush,nonwoven,3M,FHAbstract:Currently,nonwovenbrushandNylonbrusharethetwomostpopularabrasivebrushesforPCBmanufactureindustry.However,twobrusheshavesomedefectmoreorless.Inthisarticle,wewillintroductionanewproductwhichappliesfordeburrandcleaningbeforedryfilm.Theproductcouldbettersatisfycustomer’sdemand.1.0前言：我们都知道，多层PCB板制造流程中一般都有几道磨板工序，包括绿油前处理，外层干膜前处理，去毛刺，塞孔树脂去除。对于绿油前处理和干膜前处理，磨板的目的是清洁表面以及粗化铜表面，对于去毛刺和去除塞孔树脂，制造商更多的是考虑磨刷的切削性能。所以，选择合适，性价比高的磨刷来达到最佳的研磨效果对PCB制造商来说是非常重要的。下面，我们就市场上的磨刷种类作简单分析，以及为大家介绍一款市场上的新产品。2.0磨刷应用分析：上面提到的几个磨板流程，根据对切削力的不同要求，目前制造商可选择使用尼龙针刷，不织布磨刷和陶瓷刷子来满足不同的需求。更强切削力较弱切削力干膜前处理绿油前处理去毛刺5um,10um,20um去塞孔树脂更强切削力较弱切削力尼龙针刷不织布磨刷砂带陶瓷磨刷图1正如图1所示，不同类型的磨刷具有特定的应用范围，如陶瓷磨刷和砂带因其具有坚硬的磨料，特别用于去除坚硬的塞孔树脂；尼龙针刷因为切削力比较弱所以一般用于绿油前处理以及外层干膜前处理。尼龙针刷一般只可以去除轻微毛刺，如果毛刺较粗，则需要多次磨板，这样既降低尼龙针刷寿命，又浪费宝贵的产能。Copyright©2010,3M.版权所有.可供外部使用相比而言，不织布磨刷的应用范围较广，它既可以作为去除塞孔树脂的后道修补，也可以在绿油前对板面作强力的去氧化清洁以及粗化铜表面。然而，不织布磨刷除了切削力不及陶瓷磨刷，因而无法替代陶瓷磨刷外，和尼龙针刷相比，也有致命的缺点：1：较容易产生塞孔问题图22：寿命较短，使用成本高当然，和尼龙针刷相比，不织布磨刷的优点也是很明显的1：均匀一致的表面效果2：较强的切削能力，磨板效率高那么，对于外层干膜前处理，去毛刺这两个主要的磨板流程，有没有一种磨刷能集合不织布磨刷以及尼龙针刷的优点，成为最适合在以上两个磨板流程应用的刷子呢？下面，为您介绍市场上一款新的磨刷：3M公司的FH磨刷3.0FH磨刷结构分析：3M公司的FH磨刷拥有多项技术专利。简单来说，它通过特殊的注塑工艺，令研磨片产生特别的切削力，并且不会有任何纤维碎屑掉落，没有塞孔的潜在危险。图表1是关于FH磨刷的特点，优势，好处的小结：特点优势好处独特的Bristle增强产品耐压力碟片设计提高切削力研磨过程不产生大颗碎屑消除碎屑塞孔隐患拥有更长的寿命节省客户成本客户使用FH不需要更换现有机器FH可以与不织布磨刷搭配使用减少干膜脱落的问题提高贴干膜的良品率提高生产效率具有与不织布磨刷相同的尺寸与主流磨板机相匹配Bristle碟片分布均匀一致获得更佳的表面一致性效果图表1Copyright©2010,3M.版权所有.可供外部使用因为FH磨刷具有如此独特的结构特点，所以，它是一款集合了不织布磨刷和尼龙针刷各自优点的新型的PCB磨刷。图3下图4是在同样测试条件下得到的切削力数据。在切削力方面，FH磨刷切削力比不织布磨刷稍弱，但比尼龙针刷强。图4Copyright©2010,3M.版权所有.可供外部使用不织布磨刷尼龙磨刷FH磨刷+＝较好的切削力一致的表面效果易塞孔寿命短不塞孔寿命长低切削力不一致的表面效果不塞孔寿命长较好的切削力一致的表面效果更强切削力较弱切削力FH磨刷尼龙针刷不织布磨刷砂带陶瓷磨刷图5FH磨刷的切削力来源于其坚实的Bristle碟片，碟片高速旋转产生切削力。另外，均匀的矿砂令铜板表面效果更一致，更适合在研磨后热贴干膜。3.0FH磨刷流程应用分析根据上面的分析，我们知道了FH磨刷具有不塞孔，一致的表面处理效果，...
