主塔专项施工测量方案VIP免费

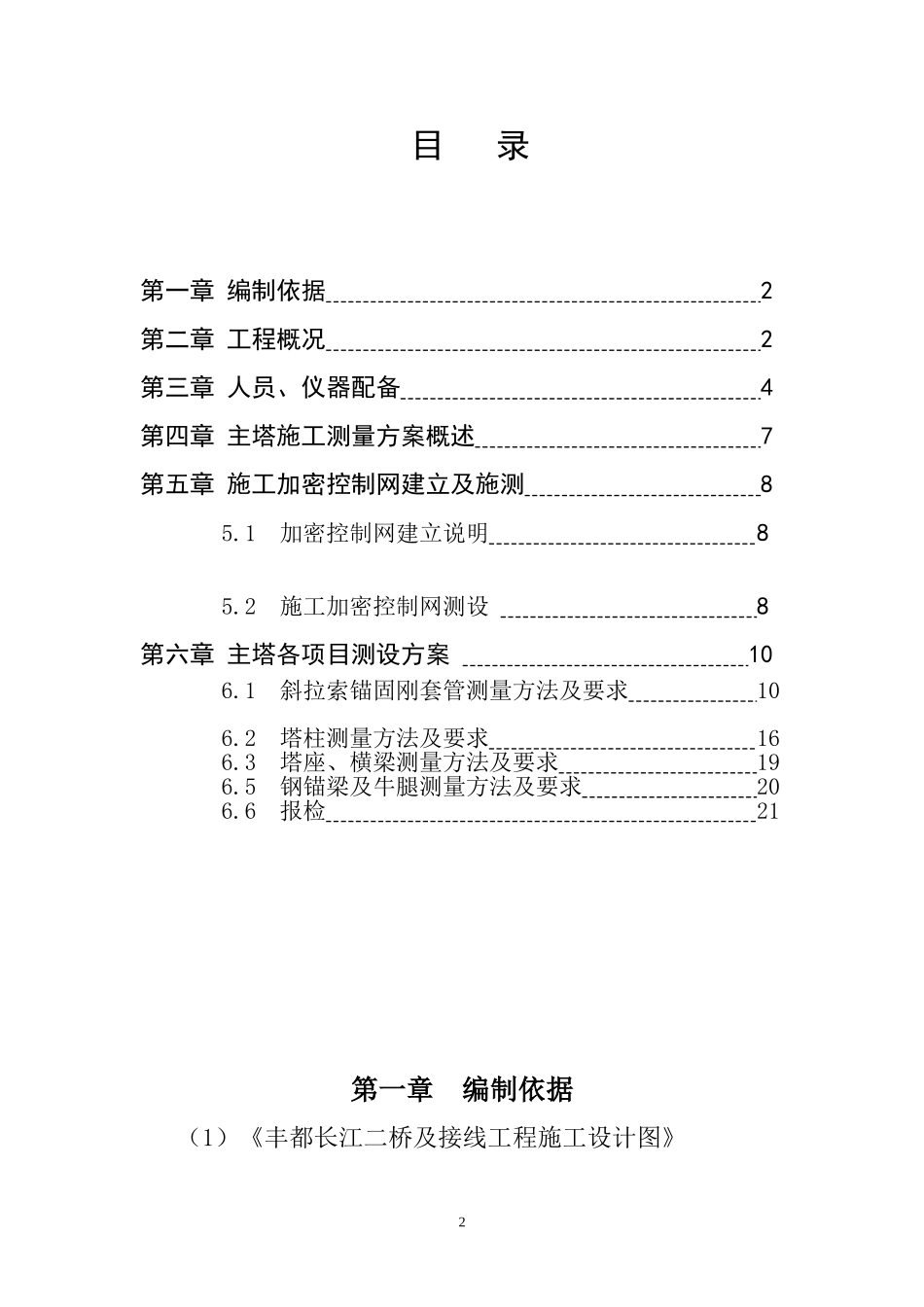

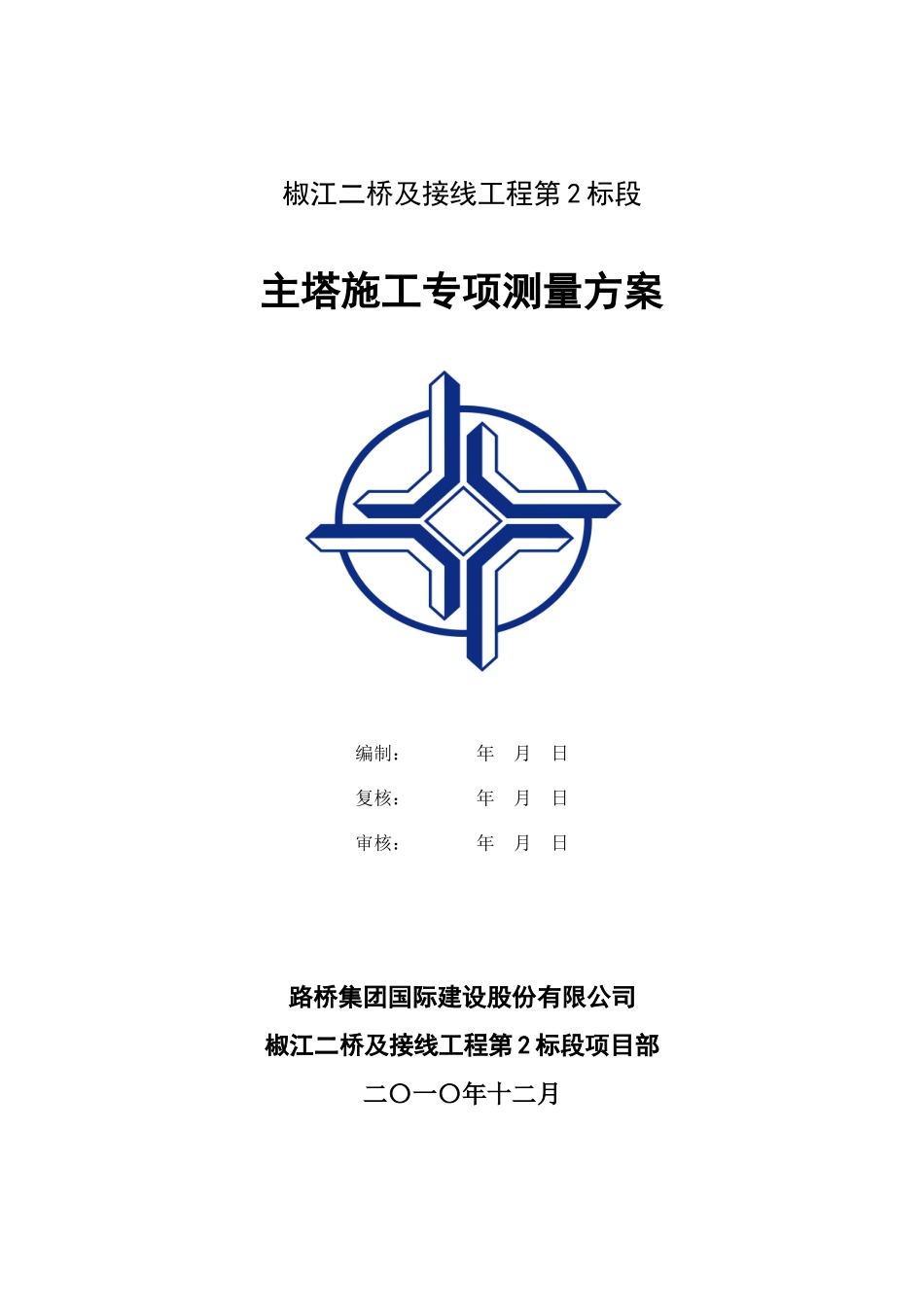

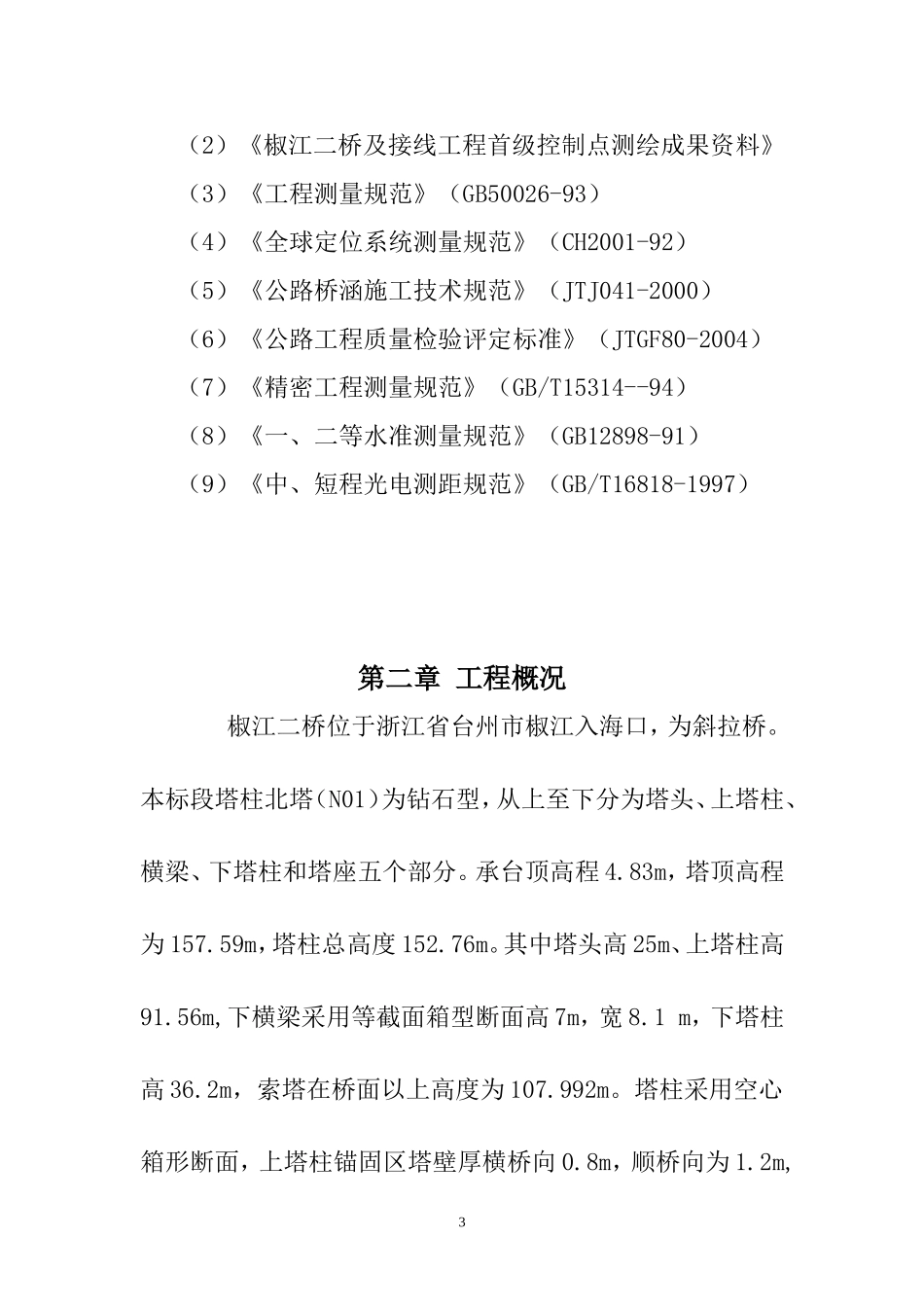

椒江二桥及接线工程第2标段主塔施工专项测量方案编制：年月日复核：年月日审核：年月日路桥集团国际建设股份有限公司椒江二桥及接线工程第2标段项目部二〇一〇年十二月目录第一章编制依据2第二章工程概况2第三章人员、仪器配备4第四章主塔施工测量方案概述7第五章施工加密控制网建立及施测85.1加密控制网建立说明85.2施工加密控制网测设8第六章主塔各项目测设方案106.1斜拉索锚固刚套管测量方法及要求106.2塔柱测量方法及要求166.3塔座、横梁测量方法及要求196.5钢锚梁及牛腿测量方法及要求206.6报检21第一章编制依据（1）《丰都长江二桥及接线工程施工设计图》2（2）《椒江二桥及接线工程首级控制点测绘成果资料》（3）《工程测量规范》（GB50026-93）（4）《全球定位系统测量规范》（CH2001-92）（5）《公路桥涵施工技术规范》（JTJ041-2000）（6）《公路工程质量检验评定标准》（JTGF80-2004）（7）《精密工程测量规范》（GB/T15314--94）（8）《一、二等水准测量规范》（GB12898-91）（9）《中、短程光电测距规范》（GB/T16818-1997）第二章工程概况椒江二桥位于浙江省台州市椒江入海口，为斜拉桥。本标段塔柱北塔（N01）为钻石型，从上至下分为塔头、上塔柱、横梁、下塔柱和塔座五个部分。承台顶高程4.83m，塔顶高程为157.59m，塔柱总高度152.76m。其中塔头高25m、上塔柱高91.56m,下横梁采用等截面箱型断面高7m，宽8.1m，下塔柱高36.2m，索塔在桥面以上高度为107.992m。塔柱采用空心箱形断面，上塔柱锚固区塔壁厚横桥向0.8m，顺桥向为1.2m,3中间设钢锚梁；上塔柱非锚区壁厚为横桥向1.2m，顺桥向1.4m；下塔柱壁厚均为1.2m。钢锚梁作为斜拉索锚固结构，设置在塔头和上塔柱中，钢锚梁共19节，分4类，各锚固一对斜拉索。钢锚梁由受拉锚梁和锚固构造组成，A8～A26（J8～J26）共19对斜拉索均可采用钢锚梁结合预应力粗钢筋方式锚固，A1～A7（J1～J7）采用预应力粗钢筋（JL32精轧螺纹）方式锚固下为轮廓图：4第三章人员、仪器配备3.1测量小组及任务分工由专业测量人员成立测量小组，测量小组工作由测量组长全面负责，施测前对全体测量人员进行详细图纸交底及方案交底，明确分工，所有施测工作进度根据项目的总体进度计划安排。有测量工程师（2名）、测工若干（依据施工实际需要配置）3.2仪器、工具配备测量中所用仪器和钢尺等设备，根据有关规定，必须送具有检定资质的单位鉴定且在合格且在有效期内后方可投入使用。在使用过程中应经常检校、妥善保管，如果发现有问题应及时检修并重新鉴定。测量仪器一览表5第四章主塔施工控制测量概述主塔施工测量重点是：保证塔柱、钢锚梁、索导管等各部分结构的倾斜度、铅垂度和外形几何尺寸以及一些构件的空间位置符合设计要求。其主要控制定位有：劲性骨架定位、钢筋定位、模板定位、钢锚梁定位、索导管定位、预埋件安装定位等。根据全桥的高精度要求，结合施工方案对主塔及索导管测量序号名称型号精度数量1GPS徕卡1230GG静态平面5mm±0.55ppm4台高程5mm±1ppm动态平面10mm±1ppm高程20mm±2ppm2全站仪徕卡1201+R1001"1台1mm±1.5ppm,免棱镜2mm±2ppm3全站仪徕卡18001"1台1mm±2ppm4水准仪徕卡NA20.7mm/Km2台5电子水准仪徕卡DNA030.3mm/Km1台6钢卷尺长城牌50米△=±[(0.3+0.2L)+0.2]mm3把6采用轴线基准点作为控制点，采用三维坐标放样进行测设，尽可能减少环境因素（温度、风力、索力）对测设精度的影响。在塔柱施工过程中，按设计、监理及控制部门的要求，在索塔上预埋变形监测点，随时观测并获得因基础变位、混凝土收缩、弹性压缩、徐变、风力、温度等对索塔影响所产生的变形量，并按设计、监理及控制部门的要求进行预设及调整。第五章施工加密控制网建立及施测5.1加密控制网建立及施测说明：前期依据业主提供的首级控制点进行了加密点的布设，根据大桥上部结构施工主体的测量控制需要及现场施工情况，后期阶段加密控制点主要布设于主墩、辅助墩、过渡墩以及南、北引桥墩，为保证大桥整体精度及局部主塔、钢箱梁施测精度需联合南岸（三标）共同布置。控制点加密分阶段进行，为确保大桥上部结构及其他工程正常施工。第二阶段施工加密控制点在5#...
