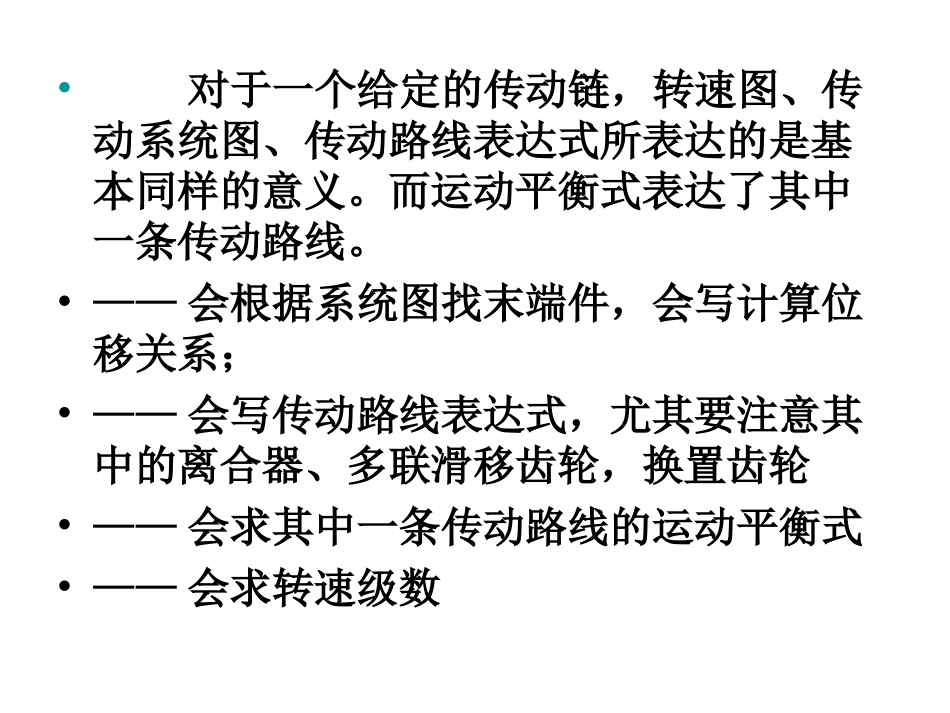

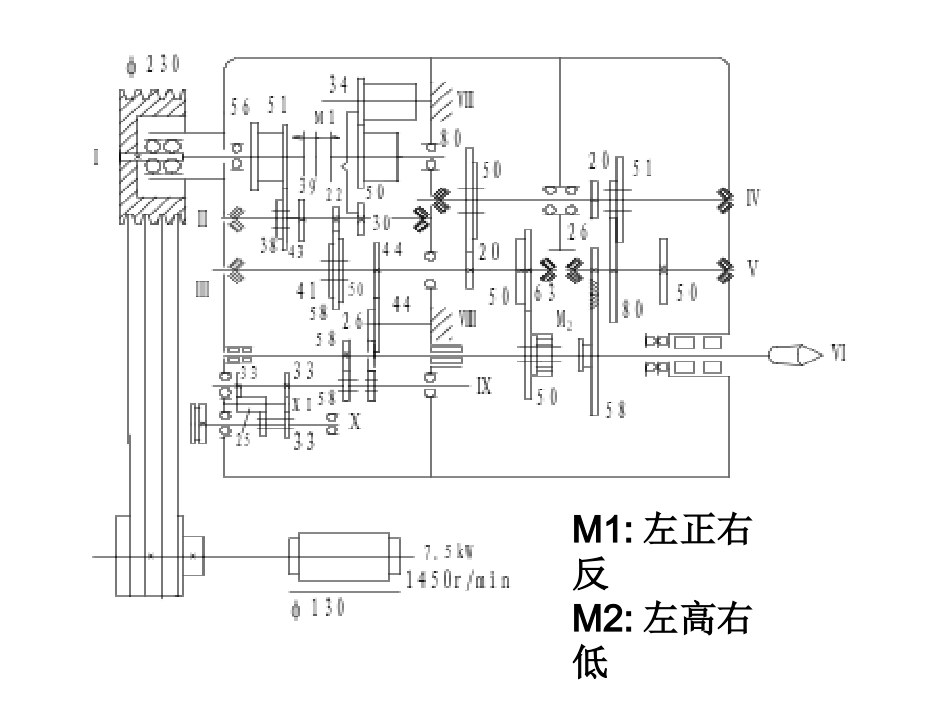

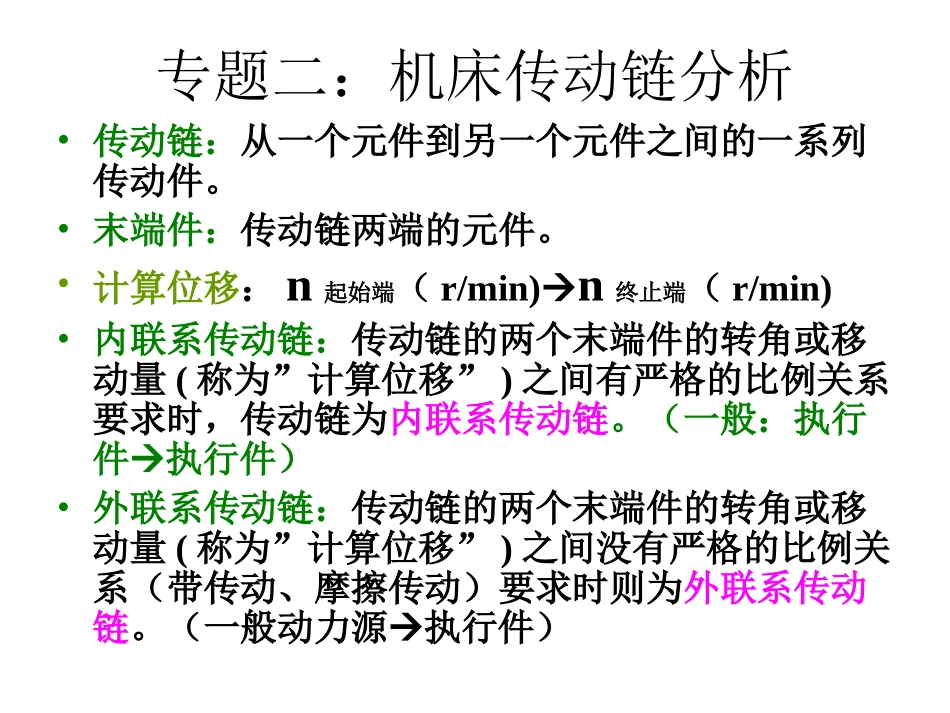

专题二：机床传动链分析•传动链：从一个元件到另一个元件之间的一系列传动件。•末端件：传动链两端的元件。•计算位移：n起始端（r/min)n终止端（r/min)•内联系传动链：传动链的两个末端件的转角或移动量(称为”计算位移”)之间有严格的比例关系要求时，传动链为内联系传动链。（一般：执行件执行件）•外联系传动链：传动链的两个末端件的转角或移动量(称为”计算位移”)之间没有严格的比例关系（带传动、摩擦传动）要求时则为外联系传动链。（一般动力源执行件）•对于一个给定的传动链，转速图、传动系统图、传动路线表达式所表达的是基本同样的意义。而运动平衡式表达了其中一条传动路线。•——会根据系统图找末端件，会写计算位移关系；•——会写传动路线表达式，尤其要注意其中的离合器、多联滑移齿轮，换置齿轮•——会求其中一条传动路线的运动平衡式•——会求转速级数M1:左正右反M2:左高右低主运动传动链：24级正转、12级反转末端件：电动机、主轴计算位移：电机旋转n0主轴旋转n转传动路线:1)M1左结合，M2右结合IIIIIIIVVVI（正转、低速18种转速）2）M1左结合，M2左结合IIIIIIVI（正转，高速，6种转速）3)M1右结合，M2右结合IVIIIIIIIIVVVI（反转、低速9种)4）M1右结合，M2左结合IVIIIIIIIVI（反转、高速，3种）（高速传动）（低速传动）传动路线表达式主轴正转转速级数Z=主轴反转转速级数Z=1X1X3X(2X2X1-1+1)=12减1是由于20/80*51/50≈50/50*20/80转速级数的计算①找出末端件②写出主运动两末端件的计算位移关系③写出最高转速传动路线表达式④列出最高转速传动的平衡方程式并求正转最高转速nmax•1）两端件:电机—主轴•2）计算位移：电机1450r/min—主轴nr/min•3)传动路线表达式：电机—130/230—I轴—56/38—II轴—39/41—III轴—63/50—VI轴•4）平衡方程式：1450X130/230X56/38X39/41X63/50=1447r/min一滚齿机传动系统如图，写出范成链的运动平衡方程式;当加工一对相啮合的斜齿轮时,加工完一个再加工另一个之前要作何调整（滚齿刀不变）?如果滚刀主轴的安装角度有误差,会导致什么结果?指出范成链是内联还是外联传动？
