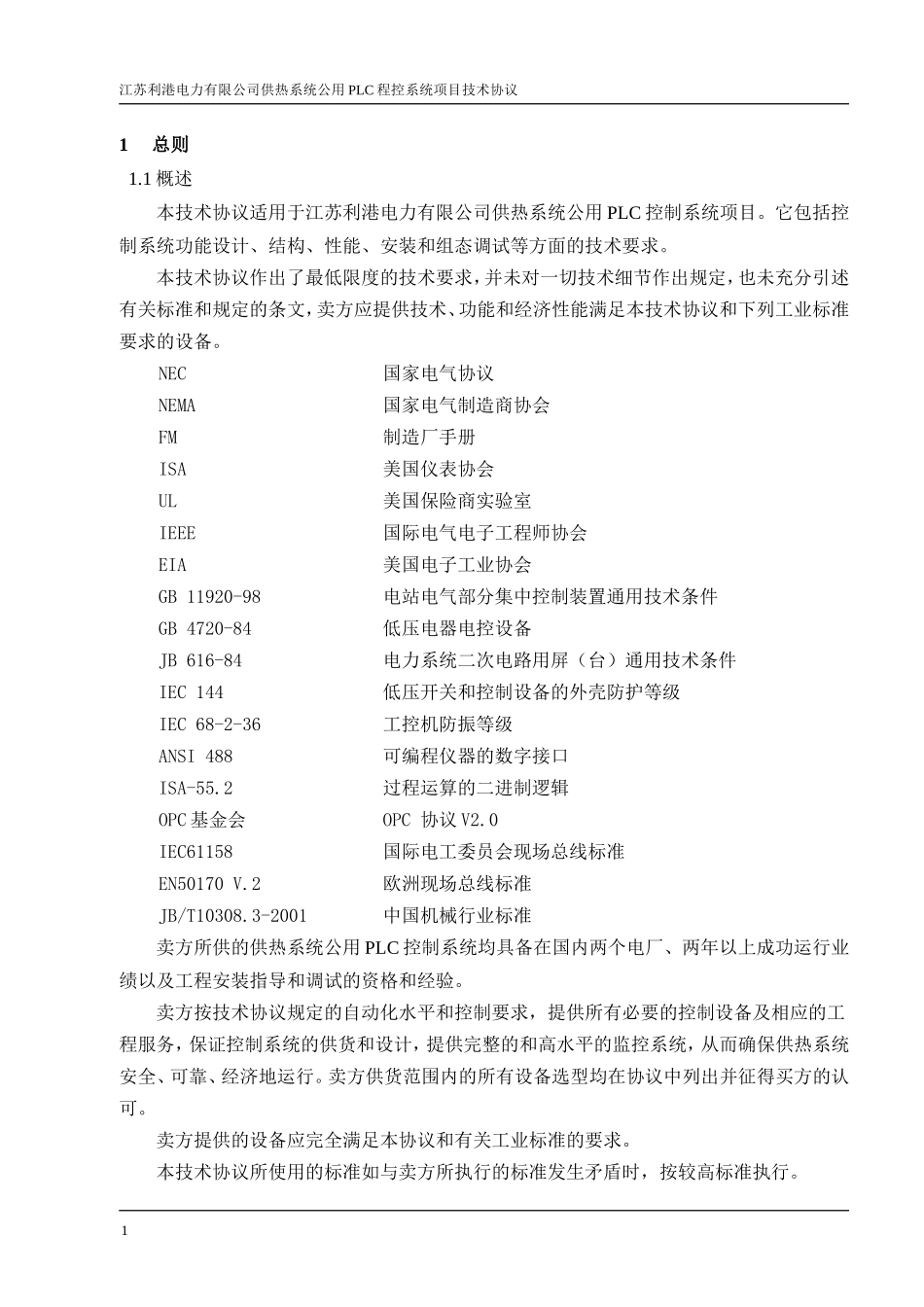

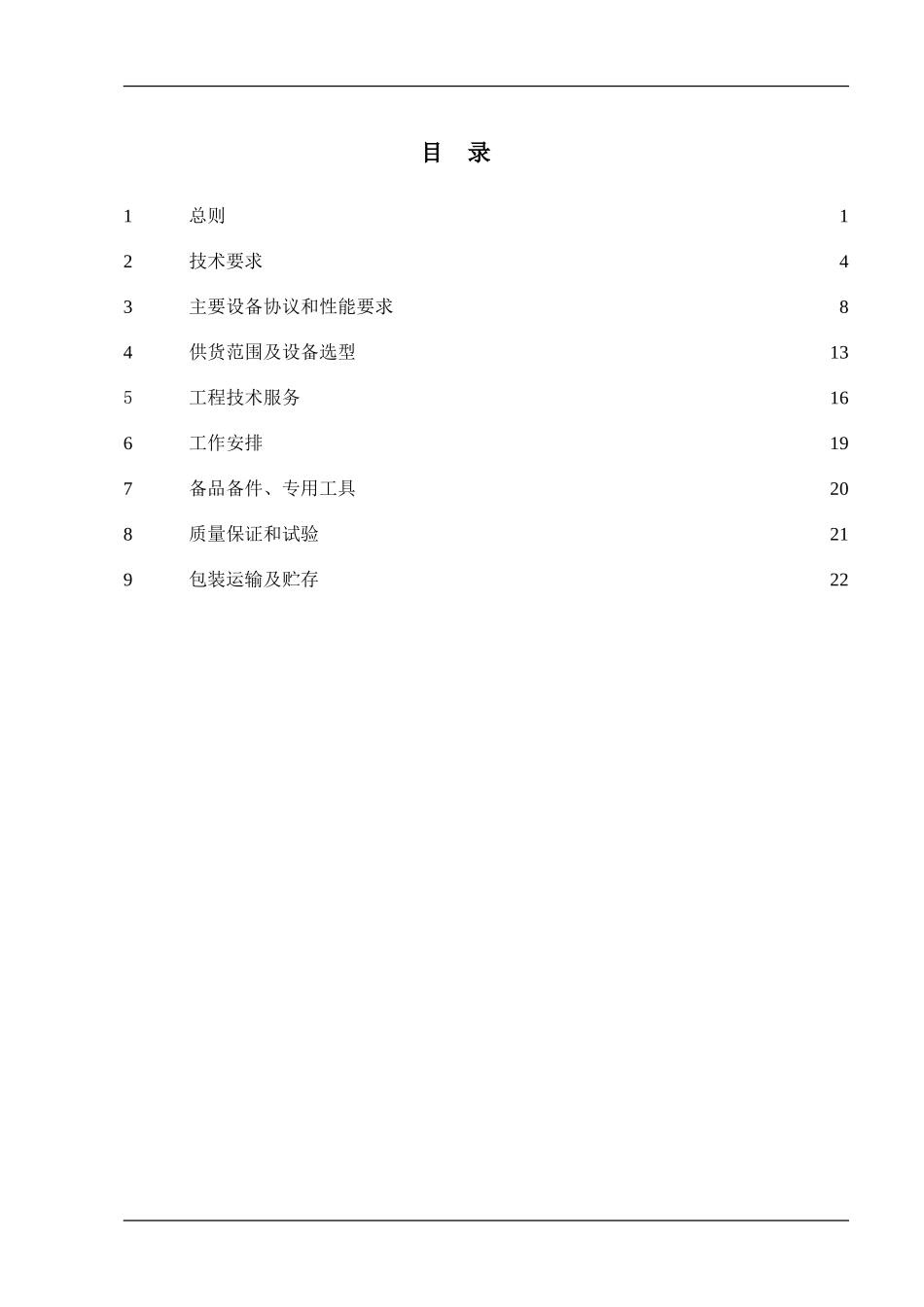

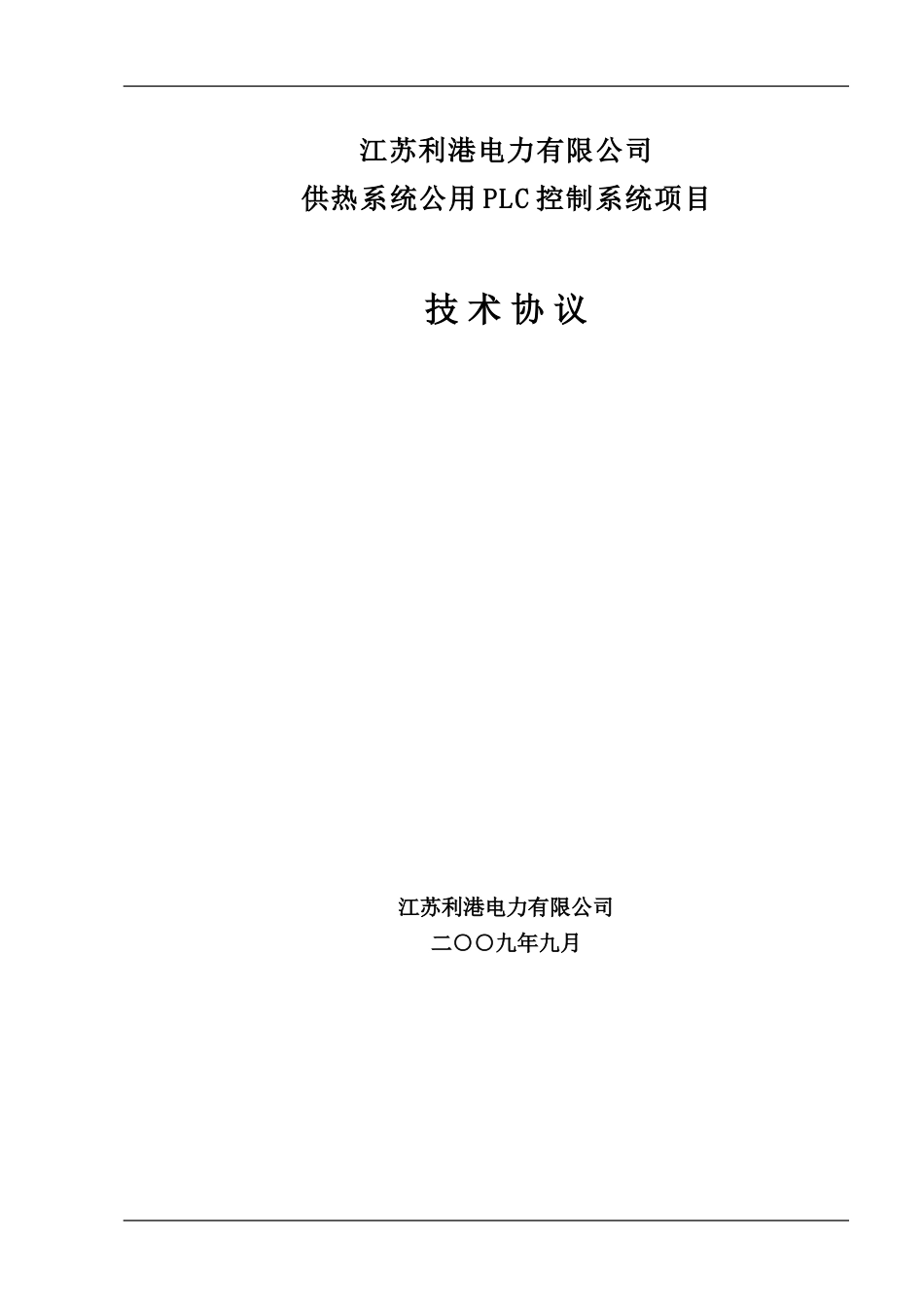

江苏利港电力有限公司供热系统公用PLC控制系统项目技术协议江苏利港电力有限公司二○○九年九月目录1总则12技术要求43主要设备协议和性能要求84供货范围及设备选型135工程技术服务166工作安排197备品备件、专用工具208质量保证和试验219包装运输及贮存22江苏利港电力有限公司供热系统公用PLC程控系统项目技术协议1总则1.1概述本技术协议适用于江苏利港电力有限公司供热系统公用PLC控制系统项目。它包括控制系统功能设计、结构、性能、安装和组态调试等方面的技术要求。本技术协议作出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规定的条文，卖方应提供技术、功能和经济性能满足本技术协议和下列工业标准要求的设备。NEC国家电气协议NEMA国家电气制造商协会FM制造厂手册ISA美国仪表协会UL美国保险商实验室IEEE国际电气电子工程师协会EIA美国电子工业协会GB11920-98电站电气部分集中控制装置通用技术条件GB4720-84低压电器电控设备JB616-84电力系统二次电路用屏（台）通用技术条件IEC144低压开关和控制设备的外壳防护等级IEC68-2-36工控机防振等级ANSI488可编程仪器的数字接口ISA-55.2过程运算的二进制逻辑OPC基金会OPC协议V2.0IEC61158国际电工委员会现场总线标准EN50170V.2欧洲现场总线标准JB/T10308.3-2001中国机械行业标准卖方所供的供热系统公用PLC控制系统均具备在国内两个电厂、两年以上成功运行业绩以及工程安装指导和调试的资格和经验。卖方按技术协议规定的自动化水平和控制要求，提供所有必要的控制设备及相应的工程服务，保证控制系统的供货和设计，提供完整的和高水平的监控系统，从而确保供热系统安全、可靠、经济地运行。卖方供货范围内的所有设备选型均在协议中列出并征得买方的认可。卖方提供的设备应完全满足本协议和有关工业标准的要求。本技术协议所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。1江苏利港电力有限公司供热系统公用PLC程控系统项目技术协议所有文件、图纸及相互通讯，均使用中文。不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。卖方所提供的文件，包括图纸、计算、说明、使用手册等，均使用中华人民共和国法定计量单位。最终确定的协议作为合同的一个附件，并与合同文件有相同的法律效力。在工程实施过程中和由于买方设计方案变动可能会产生设备、材料的数量变化，卖方应承诺这些设备和材料在工程设计、安装、调试和投运期间单价不变。1.2系统概况从1~4号每台机组分别自主蒸汽至小汽机供汽管道引出一根蒸汽管道，自高压给水引出减温水，通过减温器和引射器或者减温减压器减温减压，经1000米左右的管架引至厂区东墙内侧计量站向外供热。为供热系统公用I/O点新增加一套PLC控制系统，完成对减温器、引射器、公用减温减压器和计量站等设备的监控，并通过串行通讯的方式与1~4号机组DCS系统交换相关信号PLC系统的操作员站布置在一期机组集控室，运行人员通过该操作员站对供热系统公用部分进行监控。在供热系统公用PLC控制系统实现对下列子系统集中监视和控制：1台减温减压器（包括进出口阀门、调门等）2台引射器（包括进出口阀门、调门等）2台减温器（包括进出口阀门、调门等）计量站供汽出口电动门与机组DCS（ABB、OVATION、上海新华）进行串口数据通讯与远程供热计量站的数据通讯1.3卖方的工作范围本技术协议未规定设计和制造的所有细节，卖方负责按照本技术协议的要求和所列出的工作范围，提供高标准的工程技术服务和设备。1.3.1按本技术协议和适用的工业标准，组态一套完整的公用PLC控制系统，在一期机组集控室完成对供热系统公用系统的监控。1.3.2提供满足本技术协议要求的可编控制制器（PLC）。可编控制制器设有完整冗余的中央处理单元（CPU），接口组件，I/O控制站、存储器、电源、机柜、专用连接电缆和连接件等。所有模板可以带电拔插。卖方提供1套操作员站和1套维护工程师站。2江苏利港电力有限公司供热系统公用PLC程控系统项目技术协议1.3.3提供控制柜、电缆敷设材料等。1.3.4提供PLC及操作员站的系统软件和组态操作软件。1.3.5完成公用PLC控制系统软件的组态和...
