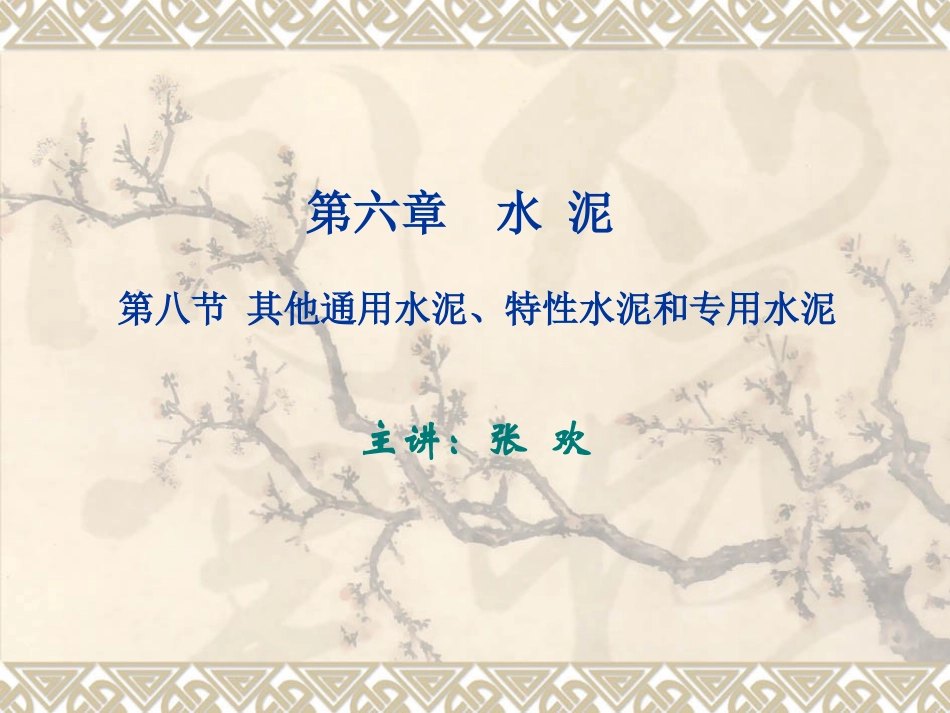

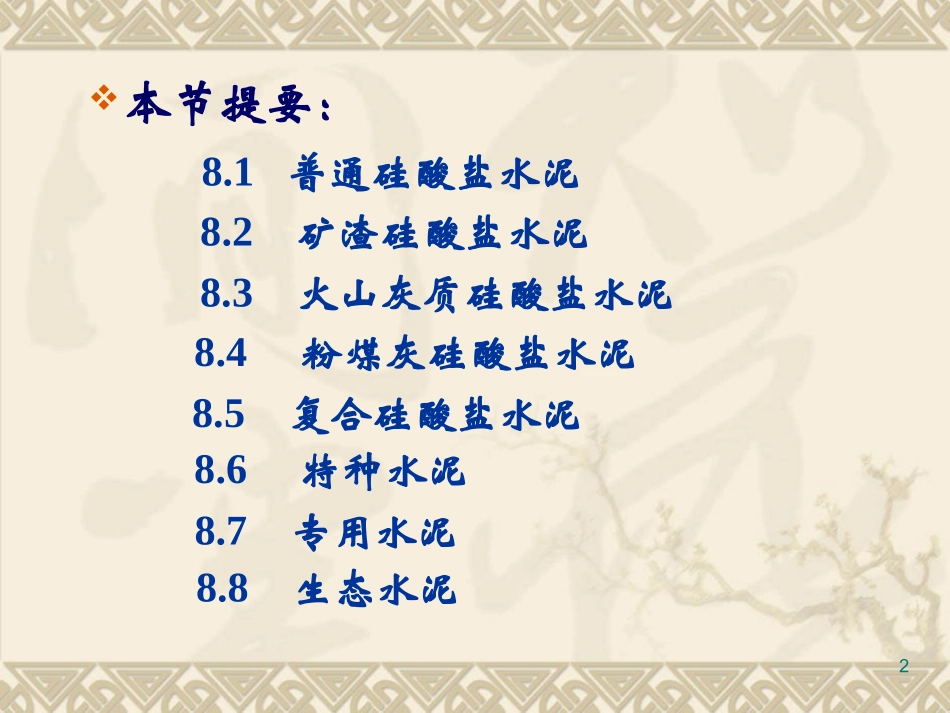

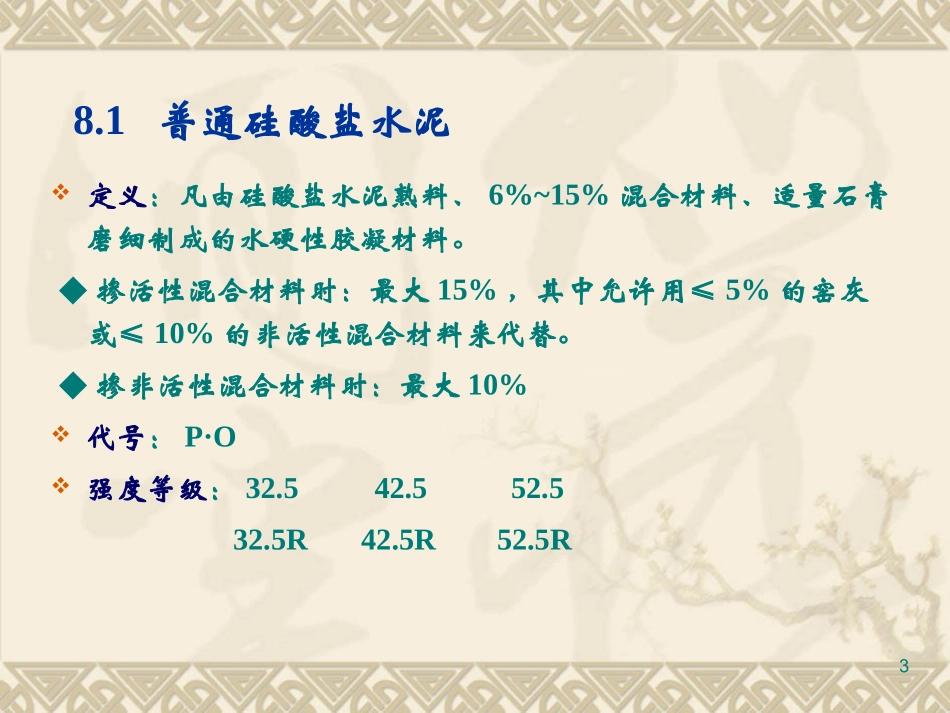

第八节其他通用水泥、特性水泥和专用水泥主讲：张欢第六章水泥2本节提要：8.1普通硅酸盐水泥8.2矿渣硅酸盐水泥8.4粉煤灰硅酸盐水泥8.6特种水泥8.3火山灰质硅酸盐水泥8.5复合硅酸盐水泥8.7专用水泥8.8生态水泥38.1普通硅酸盐水泥定义：凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料。◆掺活性混合材料时：最大15%，其中允许用≤5%的窑灰或≤10%的非活性混合材料来代替。◆掺非活性混合材料时：最大10%代号：P·O强度等级：32.542.552.532.5R42.5R52.5R48.1普通硅酸盐水泥技术要求：普通硅酸盐水泥:8项；普通水泥与硅酸盐水泥技术要求上的区别:不做不溶物；细度用筛余百分数表示；MgO以熟料中的含量计；终凝时间延长。5序号项目指标P·ⅠP·ⅡP·O1不溶物（%）≤0.75≤1.52烧失量（%）≤3.0≤3.5≤5.03细度（比表面积）（m2/kg)≥3000.08mm方孔筛筛余（%）≤10%4凝结时间（min)初凝≥45终凝≤390≤10h5安定性（沸煮法检验）合格6氧化镁（%）≤5.0;水泥压蒸安定性检验合格可放宽到6.07三氧化硫（%）≤3.58碱（Na2O+0.658K2O)(%)≤0.6或协商指标6硅酸盐水泥的强度指标强度等级抗压强度(MPa)抗折强度(MPa)3d28d3d28d42.517.042.53.56.542.5R22.042.54.06.552.523.052.54.07.052.5R27.052.55.07.062.528.062.55.08.062.5R32.062.55.58.07普通硅酸盐水泥的强度指标强度等级抗压强度(MPa)抗折强度(MPa)3d28d3d28d32.511.032.52.55.532.5R16.032.53.55.542.516.042.53.56.542.5R21.042.54.06.552.522.052.54.07.052.5R26.052.55.07.08生产:与P·Ⅱ同性能：1、凝结硬化较快，早强较高；2、抗冻性较好；3、水化热偏高；4、耐酸、碱、硫酸盐类化学侵蚀差。8.1普通硅酸盐水泥9用途：1、一般地上工程和不受侵蚀的地下工程；2、在低温条件下需要强度发展较快的工程；3、无腐蚀性水中的受冻工程；4、配制较高标号混凝土。8.1普通硅酸盐水泥108.2矿渣硅酸盐水泥定义：凡由硅酸盐水泥熟料和20%~70%粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料。允许用石灰石、窑灰、粉煤灰和火山灰质混合材料中的一种材料代替矿渣，代替数量≤8%，替代后水泥中粒化高炉矿渣不得少于20%代号：P·S111、MgO熟料中≤5.0%.2、SO3≤4.0%3、细度期≤10%4、凝结时间初凝不得早于45min；终凝不得迟于10h5、安定性用沸煮法检验必须合格6、强度7、碱由供需双方商定技术要求：8.2矿渣硅酸盐水泥12矿渣硅酸盐水泥的强度指标强度等级抗压强度抗折强度3天7天3天7天32.510.032.52.55.532.5R15.032.53.55.542.515.042.53.56.542.5R19.042.54.06.552.521.052.54.07.052.5R23.052.54.57.013性能：1、对硫酸盐类侵蚀的抵抗能力及抗水性较好；2、耐热性较好；3、水化热较低；4、在蒸汽养护中强度发展较快；5、在潮湿环境中后期强度增进率较大；6、早强较低，凝结较慢，在低温环境下尤甚；7、抗冻性较差；8、干缩性较大，有泌水现象。8.2矿渣硅酸盐水泥14用途1、地下、水中和海水中工程，以及经常受高水压的工程；2、大体积混凝土工程；3、蒸汽养护的工程；4、一般地上工程，亦可用于不常受冻融交替作用的受冻工程。8.2矿渣硅酸盐水泥15提高矿渣水泥质量的主要途径1、选择适当的熟料的矿物组成2、控制矿渣的质量和加入量3、提高水泥的粉磨细度4、增加石膏的加入量。8.2矿渣硅酸盐水泥168.3火山灰质硅酸盐水泥1、生产技术要求火山灰质硅酸盐水泥简称火山灰水泥，代号P·P。它是由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶硬材料。水泥中火山灰质混合材掺加量按质量百分比计为20%~50%。171、生产技术要求火山灰水泥的材料要求、强度等级与矿渣硅酸盐水泥相同。火山灰水泥的技术要求中，氧化镁、水泥细度、凝结时间、安定性、强度指标均同于矿渣水泥的技术要求，但SO3在水泥中的含量不得超过3.5%。如果火山灰水泥中混合材料总掺量＞30%，熟料中MgO含量为5.0%~6.0%时，制成的水泥可不作压蒸试验。8.3火山灰质硅酸盐水泥182、配制工艺在生产工厂，将硅酸盐水泥熟料、火山灰质混合材料、石膏按一定比例一起入磨或分别粉磨再进行混合。这是常见的工艺。在实...
