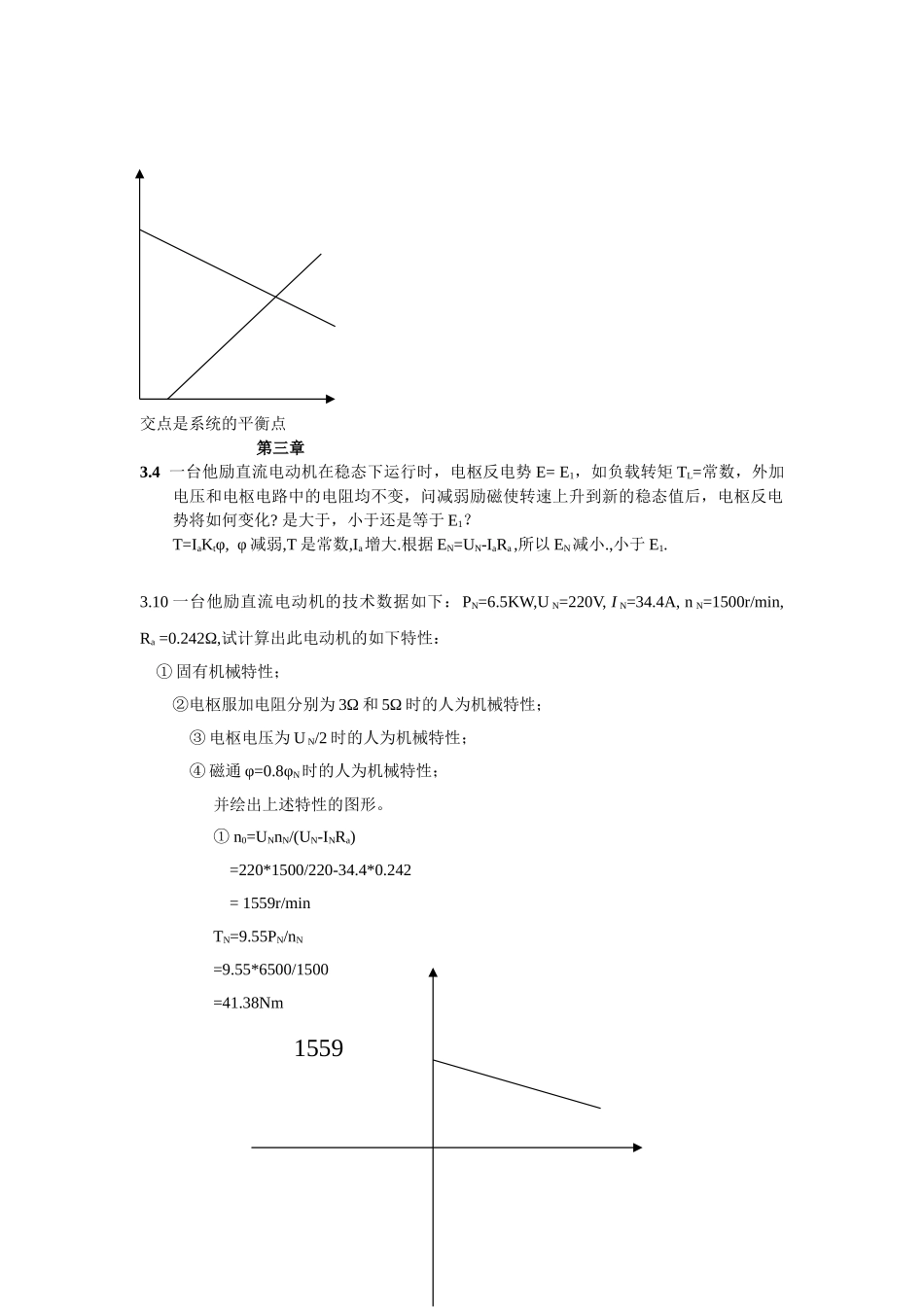

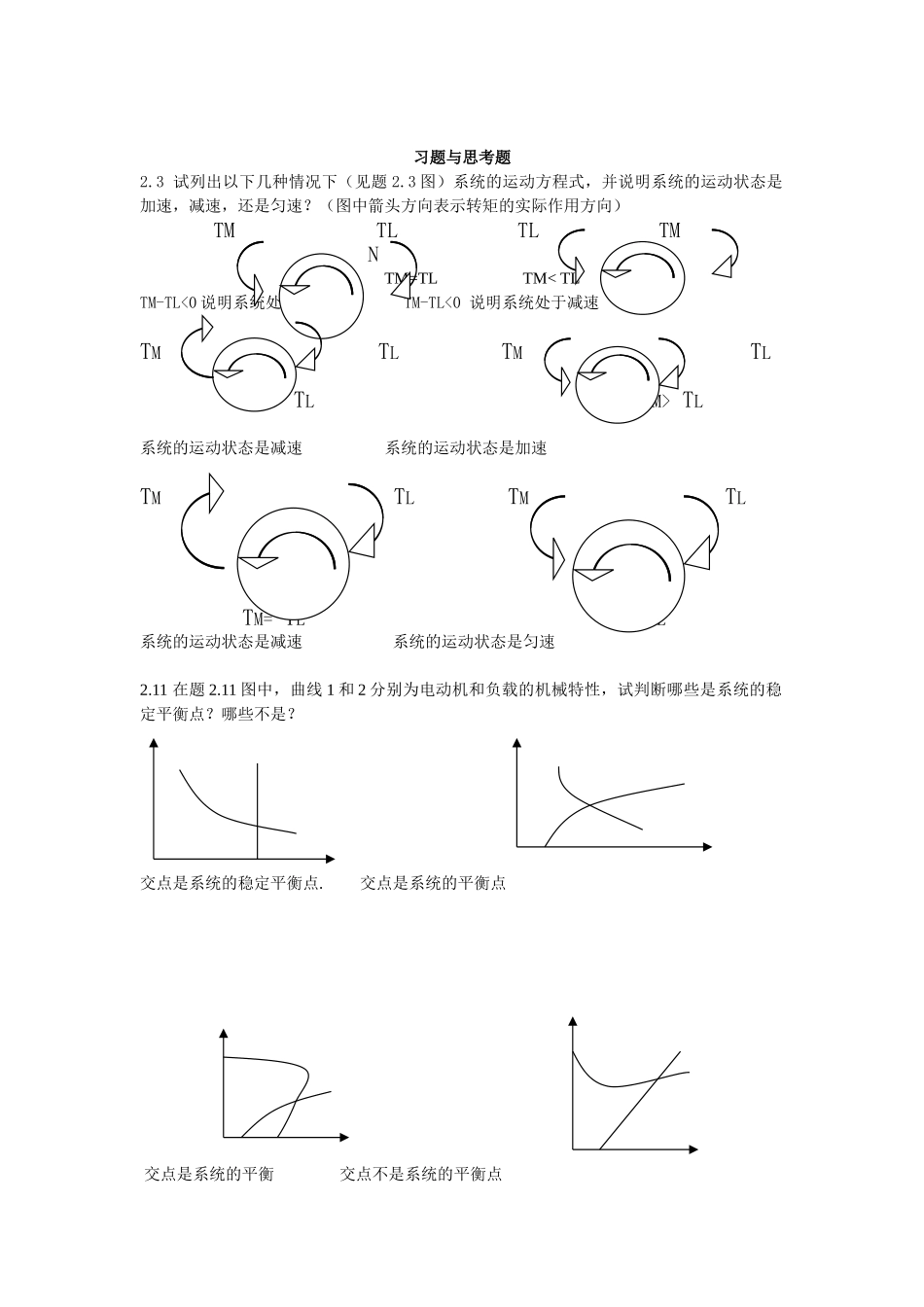

习题与思考题2.3试列出以下几种情况下(见题2.3图)系统的运动方程式,并说明系统的运动状态是加速,减速,还是匀速?(图中箭头方向表示转矩的实际作用方向)TMTLTLTMNTM=TLTMTLTM>TL系统的运动状态是减速系统的运动状态是加速TMTLTMTLTM=TLTM=TL系统的运动状态是减速系统的运动状态是匀速2.11在题2.11图中,曲线1和2分别为电动机和负载的机械特性,试判断哪些是系统的稳定平衡点?哪些不是?交点是系统的稳定平衡点.交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点交点是系统的平衡点第三章3.4一台他励直流电动机在稳态下运行时,电枢反电势E=E1,如负载转矩TL=常数,外加电压和电枢电路中的电阻均不变,问减弱励磁使转速上升到新的稳态值后,电枢反电势将如何变化?是大于,小于还是等于E1?T=IaKtφ,φ减弱,T是常数,Ia增大.根据EN=UN-IaRa,所以EN减小.,小于E1.3.10一台他励直流电动机的技术数据如下:PN=6.5KW,UN=220V,IN=34.4A,nN=1500r/min,Ra=0.242Ω,试计算出此电动机的如下特性:①固有机械特性;②电枢服加电阻分别为3Ω和5Ω时的人为机械特性;③电枢电压为UN/2时的人为机械特性;④磁通φ=0.8φN时的人为机械特性;并绘出上述特性的图形。①n0=UNnN/(UN-INRa)=220*1500/220-34.4*0.242=1559r/minTN=9.55PN/nN=9.55*6500/1500=41.38Nm155941.38②n=U/Keφ-(Ra+Rad)T/KeKtφ2=U/Keφ-(Ra+Rad)T/9.55Ke2φ2当3Ωn=854r/min当5Ωn=311r/min③n=U/Keφ-RaT/9.55Ke2φ2当UN=0.5UN时n=732r/minn0=UNnN/2(UN-INRa)=780r/min④n=U/0.8Keφ-RaT/9.55Ke2φ20.82当φ=0.8φ时n=1517r/minn0=UNnN/0.8Keφ=1964r/minn03.11为什么直流电动机直接启动时启动电流很大?电动机在未启动前n=0,E=0,而Ra很小,所以将电动机直接接入电网并施加额定电压时,启动电流将很大.Ist=UN/Ra3.15一台直流他励电动机,其额定数据如下:PN=2.2KW,UN=Uf=110V,nN=1500r/min,ηN=0.8,Ra=0.4Ω,Rf=82.7Ω。试求:①额定电枢电流IAn;②额定励磁电流IfN;③励磁功率Pf;④额定转矩TN;⑤额定电流时的反电势;⑥直接启动时的启动电流;⑦如果要是启动电流不超过额定电流的2倍,求启动电阻为多少欧?此时启动转矩又为多少?①PN=UNIaNηN2200=110*IaN*0.8IaN=25A②Uf=RfIfNIfN=110/82.7=1.33A③Pf=UfIfN=146.3W④额定转矩TN=9.55PN/nN=14Nm⑤额定电流时的反电势EN=UN-INRa=110V-0.4*25=100V⑥直接启动时的启动电流Ist=UN/Ra=110/0.4=275A⑦启动电阻2IN>UN/(Ra+Rst)Rst>1.8Ω启动转矩Keφ=(UN-INRa)/nN=0.066Ia=UN/(Ra+Rst)T=KtIaφ=52.9A=9.55*0.066*52.9=33.34Nm第五章5.1有一台四极三相异步电动机,电源电压的频率为50HZ,满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。n0=60f/pS=(n0-n)/n0=60*50/20.02=(1500-n)/1500=1500r/minn=1470r/min电动机的同步转速1500r/min.转子转速1470r/min,转子电流频率.f2=Sf1=0.02*50=1HZ5.5三相异步电动机带动一定的负载运行时,若电源电压降低了,此时电动机的转矩、电流及转速有无变化?如何变化?若电源电压降低,电动机的转矩减小,电流也减小.转速不变.5.8三相异步电动机断了一根电源线后,为什么不能启动?而在运行时断了一线,为什么仍能继续转动?这两种情况对电动机将产生什么影响?三相异步电动机断了一根电源线后,转子的两个旋转磁场分别作用于转子而产生两个方向相反的转矩,而且转矩大小相等。故其作用相互抵消,合转矩为零,因而转子不能自行启动,而在运行时断了一线,仍能继续转动转动方向的转矩大于反向转矩,这两种情况都会使电动机的电流增加。5.11有一台三相异步电动机,其铭牌数据如下:PN/kWnN/r·min-1UN/VηN×100cosφNIst/INTst/TNTmax/TN接法401470380900.96.51.22.0△①当负载转矩为250N·m时,试问在U=UN和U`=0.8UN两种情况下电动机能否启动?TN=9.55PN/nN=9.55*40000/1470=260NmTst/TN=1.2Tst=312NmTst=KR2U2/(R22+X202)=312Nm312Nm>250Nm所以U=UN时电动机能启动。当U=0.8U时Tst=(0.82)KR2U2/(R22+X202)=0.64*312=199NmTst
