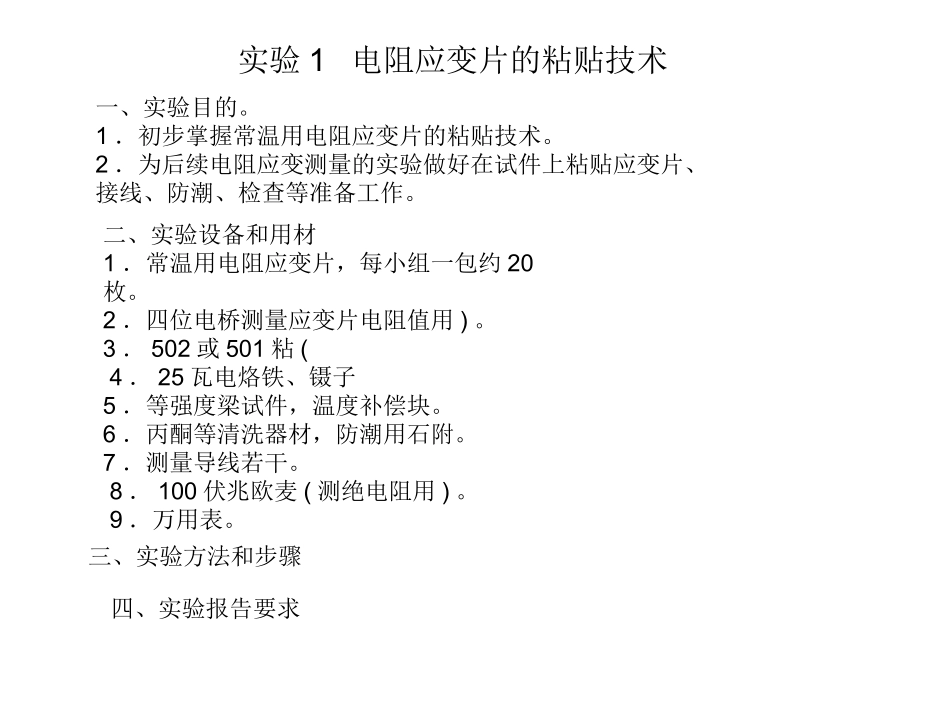

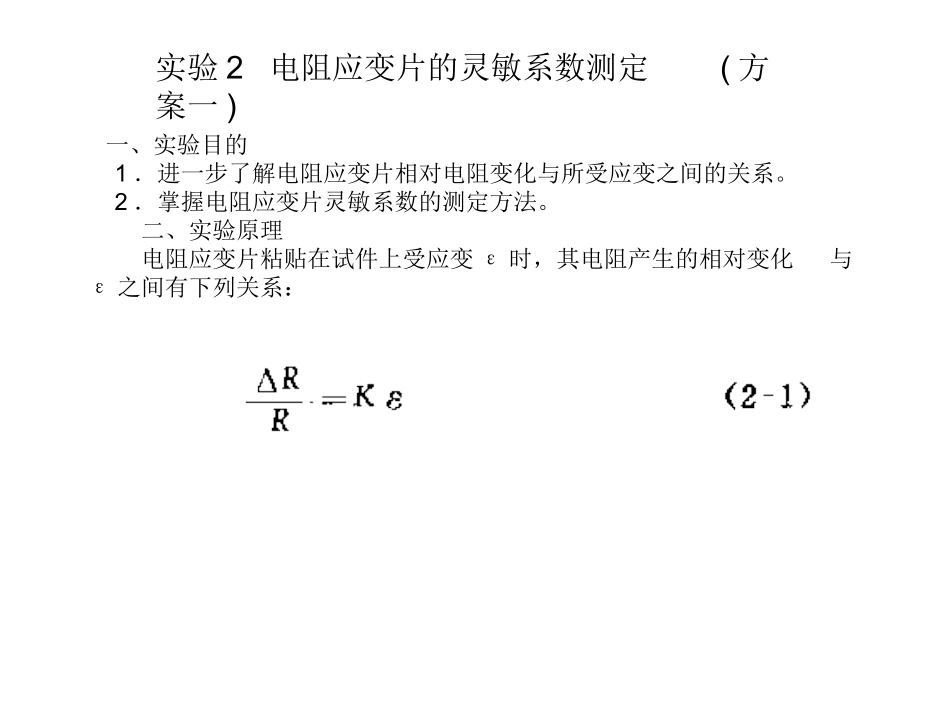

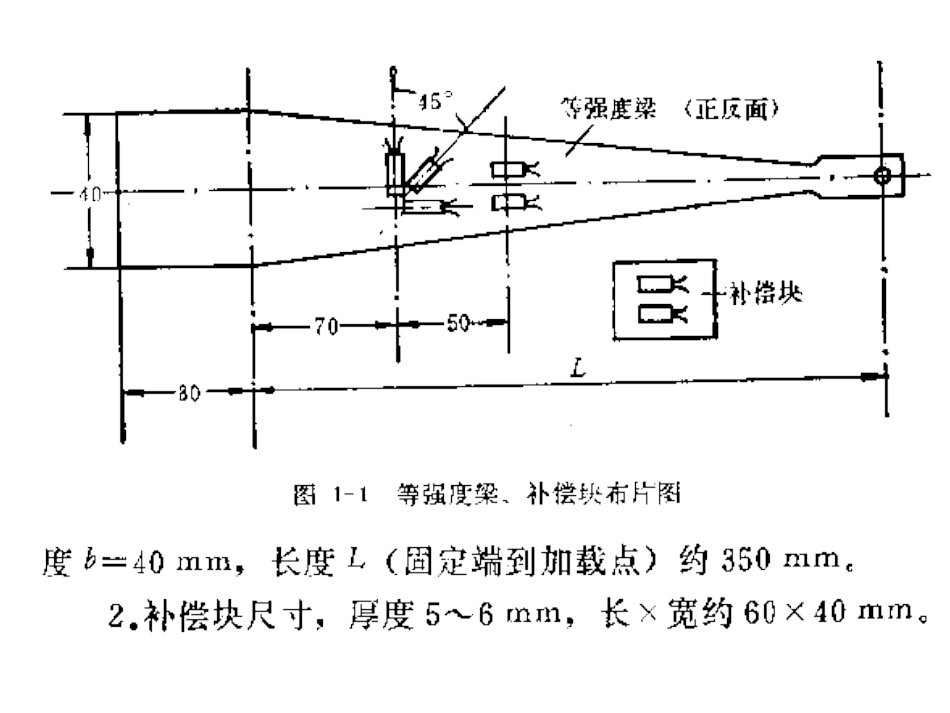

实验1电阻应变片的粘贴技术一、实验目的。1．初步掌握常温用电阻应变片的粘贴技术。2．为后续电阻应变测量的实验做好在试件上粘贴应变片、接线、防潮、检查等准备工作。四、实验报告要求二、实验设备和用材1．常温用电阻应变片，每小组一包约20枚。2．四位电桥测量应变片电阻值用)。3．502或501粘(4．25瓦电烙铁、镊子5．等强度梁试件，温度补偿块。6．丙酮等清洗器材，防潮用石附。7．测量导线若干。8．100伏兆欧麦(测绝电阻用)。9．万用表。三、实验方法和步骤实验2电阻应变片的灵敏系数测定(方案一)一、实验目的1．进一步了解电阻应变片相对电阻变化与所受应变之间的关系。2．掌握电阻应变片灵敏系数的测定方法。二、实验原理电阻应变片粘贴在试件上受应变ε时，其电阻产生的相对变化与ε之间有下列关系：四、实验步骤五、实验报告要求三、实验仪器、设备1．等强度梁和加载装置，温度补偿块，补偿块上已在实验1时粘贴了应变片并接线2．挠度计、带有千分表。3，电阻应变仪。实验3电阻应变片横向效应系数测定(方案一)一、实验目的1．学会一种测定电阻变片横向效应系数的方法2．练习使用静态电阻应变仪和预调平衡二、实验仪器和设备贴有应变片的等强度梁，补偿块及加裁装置。静态电阻应变仪(yJ—5)和预调平衡箱。一、实验目的I。掌握在静载荷下使用静态电阻应变仪的单点应变测2．学会电阻应变片半桥、全桥接法。二、实验仪器、设备1．等强度梁装置，连加载砧码。2．应变片，在等强度梁上下表面粘贴四枚，在补偿块实验4电阻应变片在电桥中的接法(方案一)三、实验原理与方法。电阻应变仪电桥输出U与各桥臂应变片的指示应变ε有下列关系：四、实验步骤分别按图4—2所示各种接法接成桥路。五、实验报告要求；1．讨论应变片各种接桥法，比较其优缺点。2．按实验步骤完成实验，并整理各种接法的实验数据。实验6电阻应变花和静载荷下多点应变测量一、实验目的1．掌握多点静态应变测量技术。2．学会用电阻应变花方法求解主应变和主方向。二、实验仪器和设备1．等强度梁装置连加载砝码。2．应变片在等强度梁上粘贴成电阻应变花如图6—1所示，在补偿块上粘贴2片温度补偿应变片。(巳由实验1完成）。3．电阻应变仪及预调平衡箱。三、实验方法与步骤用电阻应变仪和预调平衡箱，将等强度梁上两组电阻应变花与补偿块上温度补偿应变片接成半桥，预调平衡箱上用AB接测量应变片，BC接补偿应变片，预调零点后，在10公斤载荷下测量应变，加卸载三次，分别记录各应变片初读数和未读数，按表6—1整理数极，并根据应变花计算公式计算主应变。四、实验报告要求1．按材料弹性模星E＝2.10xl06kg／cm2，计算等强度梁在10公斤载荷下纵向表面应变值。2．将电四应变花测量数据计算主应变和主方向，与计算纵向应变值比较，并讨论电阻应变花测量结果。附主应变及主方向计算公式，900900452900452900900maxmin22tan2212一、实验目的1，了解旋转构件动态应变的测量方法。2．熟悉集流器的使用；接线方法。3．对动态应变曲线进行分析。实验8旋转轴的动态应变测量二、概述在研究机械强度时，往往要求机械在旋转运动时进行应变测量，例如汽轮机的叶片、柴油机的曲轴、水轮机的大轴、拖拉机的动力输出轴等。因为在运动中测量所得的应变直接反映了工作真实情况，特别是对于一些载荷分析不太清楚的机械更具有实际意义。旋转运动构件的应变测量其主要问题是应变信号的传递，因为应变片粘贴在构件上与构件一块旋转，而应变仪是静止不动的，如果导线直接与应变仪连接会被绞断，必须采用无线电应变遥测装置或在旋转构件与应变仪之间设置—连接器，此连接器可使导线既不被绞断又能很好传递应变信号，被称为集流器(或引电器)。集流器是由二部分组成，一部分与应变片的引出线连接，随构件转动，称为转子。另一部分与应变仪导线连接，静止不动，称为定子。转子与定子能够相对运动，而又能传递应变片转换的电信号。集流器按工作原理、结构及其使用材料分有下列四种，1．拉线式集流器2．电刷式集流器。3．水银集流器。4．感应式集流器。前三种是利用转子与定子滑动接触来传...
