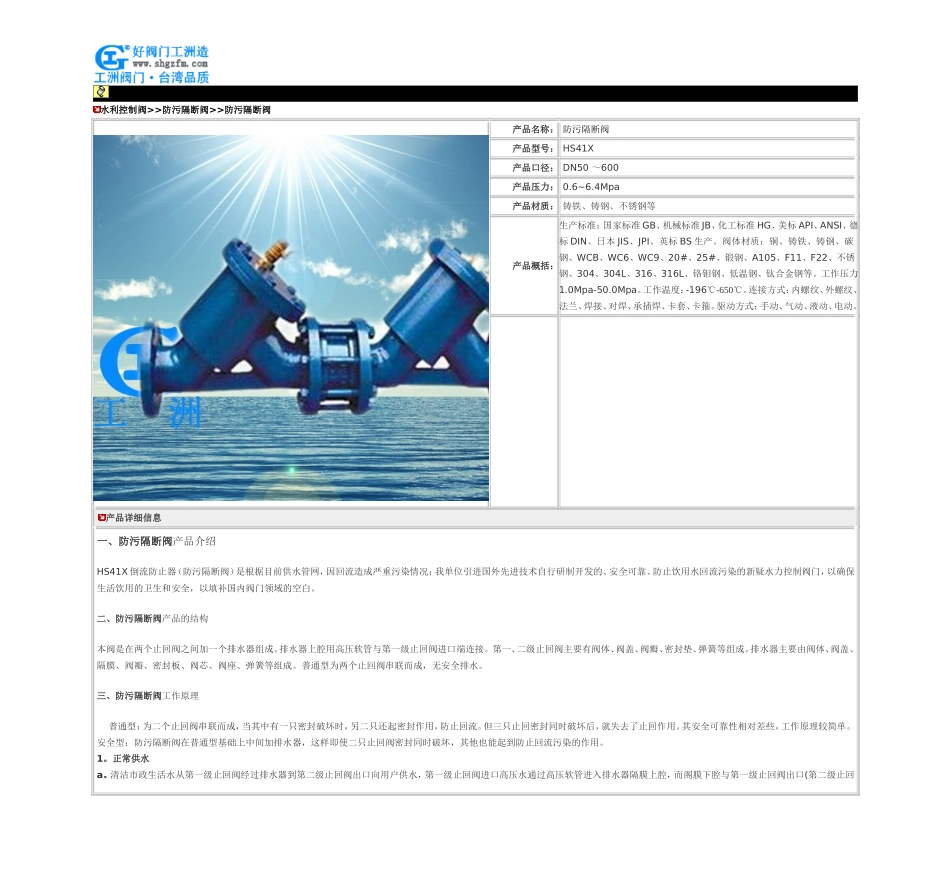

防污隔断阀-HS41X防污隔断阀VIP免费

水利控制阀>>防污隔断阀>>防污隔断阀产品名称：防污隔断阀产品型号：HS41X产品口径：DN50～600产品压力：0.6~6.4Mpa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。产品详细信息一、防污隔断阀产品介绍HS41X倒流防止器（防污隔断阀）是根据目前供水管网，因回流造成严重污染情况；我单位引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新疑水力控制阀门，以确保生活饮用的卫生和安全，以填补国内阀门领域的空白。二、防污隔断阀产品的结构本阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型为两个止回阀串联而成，无安全排水。三、防污隔断阀工作原理普通型：为二个止回阀串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。其安全可靠性相对差些，工作原理较简单。安全型：防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。1。正常供水a。清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而阁膜下腔与第一级止回阀出口(第二级止回阀进口)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水：b。当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。c。如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。2。密封失灵防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生滲漏，地二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如第一级止回阀同时密封被破坏，有于第二级止回阀倒流回的高压水已泄压减压，故不会倒流地一级止回阀。3。供水压力供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。四、防污隔断阀主要性能参数公称压力Mpa密封试验（水）Mpa强度试验（水）Mpa使用介质温度1。01。11。5洁净水≤80℃1。61。762。4五、防污隔断阀调试步骤在正式安装倒流防止器之前，应彻底冲洗所有管道以排除其它不相关的麻烦，安装完毕后，初步启动使用时，为了防止剧烈动作时操作O形圈移位和内部组件的损伤，有必要遵循以下步骤：关闭出口闸阀，慢慢打开进水闸阀，让水缓慢充满倒流防止器，打开各个测试球阀除阀腔内的空气，待阀腔充满水后，慢慢打开出水闸阀，让水充满整个管路。六、防污隔断阀现实的意义人类生活饮用水发生回流污染，就不能安全供水，目前我国的供水网络防止回流污染的能力是很低的，所以，我们建议在生活饮用水网络上广泛采用安装倒流防止器，直接串联调速水泵的供水方式，取消贮水池和水箱，消除水的第二次污染源，以保障人们的饮用水的安全，因此，社会效益是可观的。同时，采用安装倒流防止器直接串联调速泵供水方式，节约了水箱水池的投资，减少了建筑面积；而且充分利用自来水厂的供水压力，减少了水泵扬程式节约了加压供水的电耗，据粗略估算，一个100多户的生活小区楼每年可节约的电费几千元，所...
