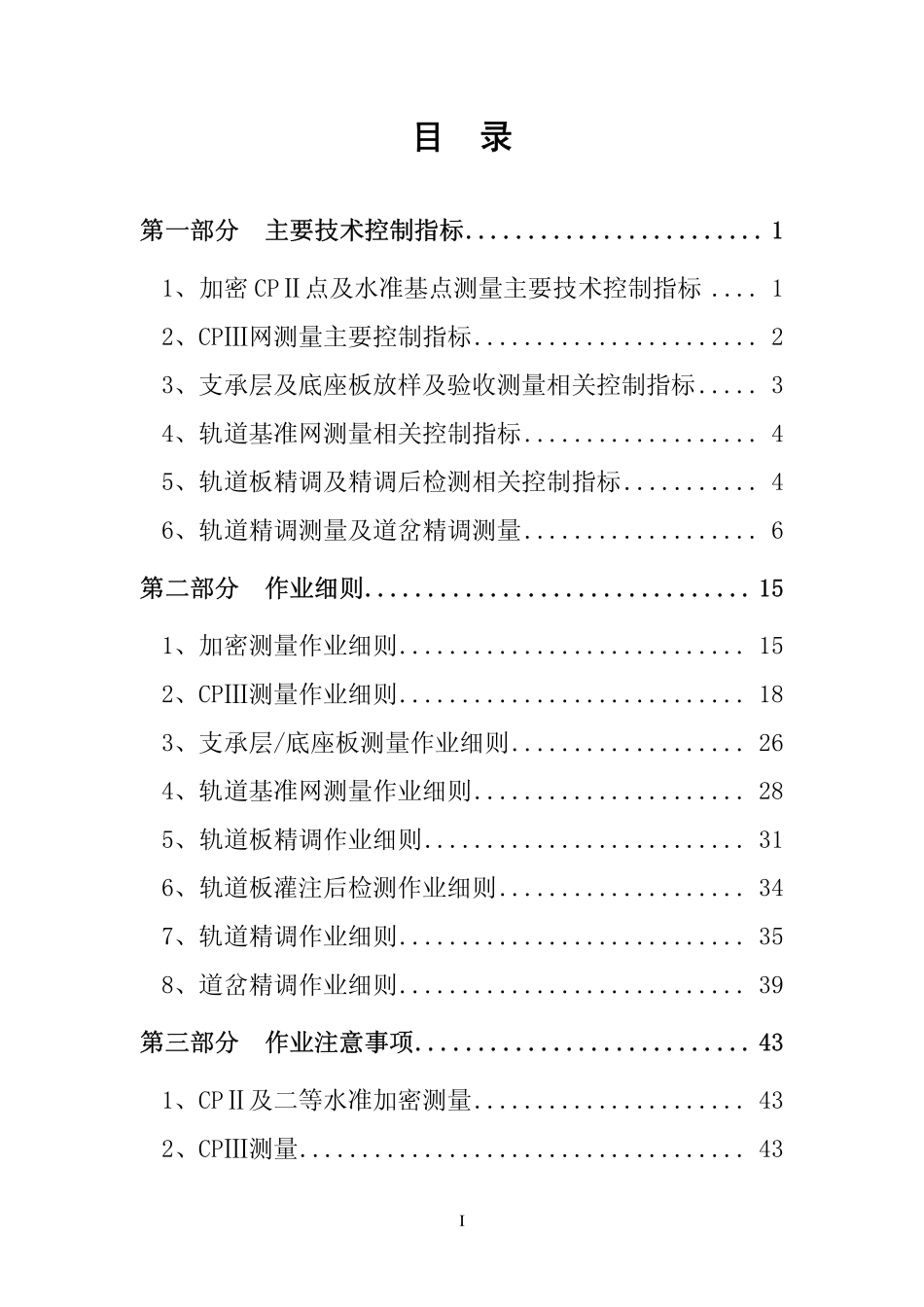

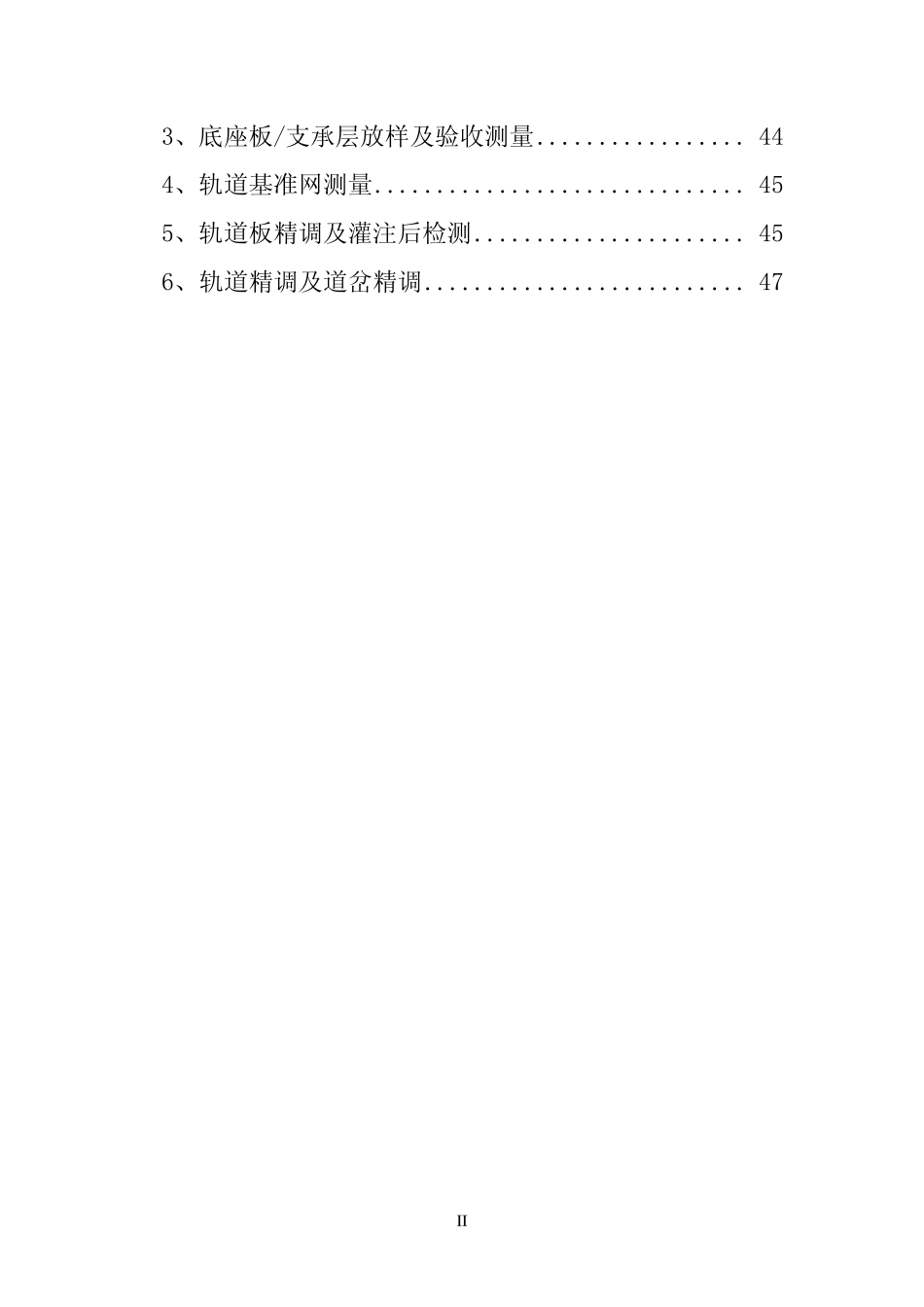

宁杭客运专线无砟轨道施工手册技术标准、作业细则、注意事项宁杭铁路有限责任公司I目录第一部分主要技术控制指标........................11、加密CPⅡ点及水准基点测量主要技术控制指标....12、CPⅢ网测量主要控制指标.......................23、支承层及底座板放样及验收测量相关控制指标.....34、轨道基准网测量相关控制指标...................45、轨道板精调及精调后检测相关控制指标...........46、轨道精调测量及道岔精调测量...................6第二部分作业细则...............................151、加密测量作业细则............................152、CPⅢ测量作业细则............................183、支承层/底座板测量作业细则...................264、轨道基准网测量作业细则......................285、轨道板精调作业细则..........................316、轨道板灌注后检测作业细则....................347、轨道精调作业细则............................358、道岔精调作业细则............................39第三部分作业注意事项...........................431、CPⅡ及二等水准加密测量......................432、CPⅢ测量....................................43II3、底座板/支承层放样及验收测量.................444、轨道基准网测量..............................455、轨道板精调及灌注后检测......................456、轨道精调及道岔精调..........................471第一部分主要技术控制指标1、加密CPⅡ点及水准基点测量主要技术控制指标1.1点位位置控制指标1）加密CPⅡ点位位置满足：间距400～800m，距中线50～200m，满足CPⅢ网联测的要求。《高铁测规》2）加密水准基点点位位置满足：点间距应≤2km和CPⅢ水准路线附合路线长度不得大于3km。《高铁测规》1.2测量及成果精度主要控制指标1）加密CPⅡ点测量统一采用三等GPS测量。《高铁测规》加密CPⅡ点GPS测量的精度指标控制网相邻点的相对中误差基线边方向中误差最弱边相对中误差CPⅡ8mm≤1.7″1/1000002）加密水准基点按二等水准测量要求施测。《高铁测规》水准测量限差要求（单位：mm）水准测量等级测段、路线往返测高差不符值附合路线或环线闭合差检测已测测段高差之差平原山区二等K4±n.80±L4±iR6±高程控制网技术指标等级每千米高差偶然中误差ΔM（mm）每千米高差全中误差WM（mm）备注二等≤1≤23）长桥上下二等水准高程传递采用不量仪器高和棱镜高的中间设站三角高程测量法，为了提高长桥上下二等水准高程传递精度，将两组观测高差较差从《高铁测规》中的2mm提高到1mm，从严要求。“专项要求”22、CPⅢ网测量主要控制指标2.1CPⅢ点布设、编号和标识控制指标1）CPⅢ点布设及编号按《高铁测规》执行。《高铁测规》2）CPⅢ点标识考虑到按《高铁测规》执行，现场操作存在困难，统一放大到50cm×20cm。“专项要求”2.2CPⅢ网观测和数据处理主要控制指标1）CPⅢ平面网数据处理主要控制指标《高铁测规》CPⅢ平面自由网平差后方向和距离改正数限差控制网名称方向改正数距离改正数CPⅢ平面网±3″±2mmCPⅢ平面网约束平差后的主要精度指标控制网名称与CPⅠ、CPⅡ联测与CPⅢ联测点位中误差方向改正数距离改正数方向改正数距离改正数CPⅢ平面网≤±4.0″≤±4mm≤±3.0″≤±2mm2mmCPⅢ平面网的主要技术要求控制网名称方向观测中误差距离观测中误差相邻点的相对中误差CPⅢ平面网1.8″1.0mm1.0mm2）CPⅢ高程网数据处理主要控制指标精密水准测量的精度要求（单位：mm）每千米高差偶然中误差ΔM每千米高差全中误差WM限差检测已测测段高差之差往返测高差不符值附合路线或环线闭合差左右路线高差不符值≤2≤4±iR8±L8±L8±K6CPⅢ高程网平差计算前，相邻CPⅢ点所构成的水准环闭合差不得大于1mm；平差完成后，相邻CPⅢ点高差中误差不应大于±0.5mm。《高铁测规》2.3有关CPⅢ控制网复测的说明1）CPⅢ点复测与原测成果的X、Y坐标较差应≤±3mm，且相邻点的复测与原测坐标增量△X、△Y较差应≤±2mm。《高铁测规》32）CPⅢ点复测与原测成果的高程较差≤±3mm，且相邻点的复测高差与原测高差较差≤±2mm时，...
