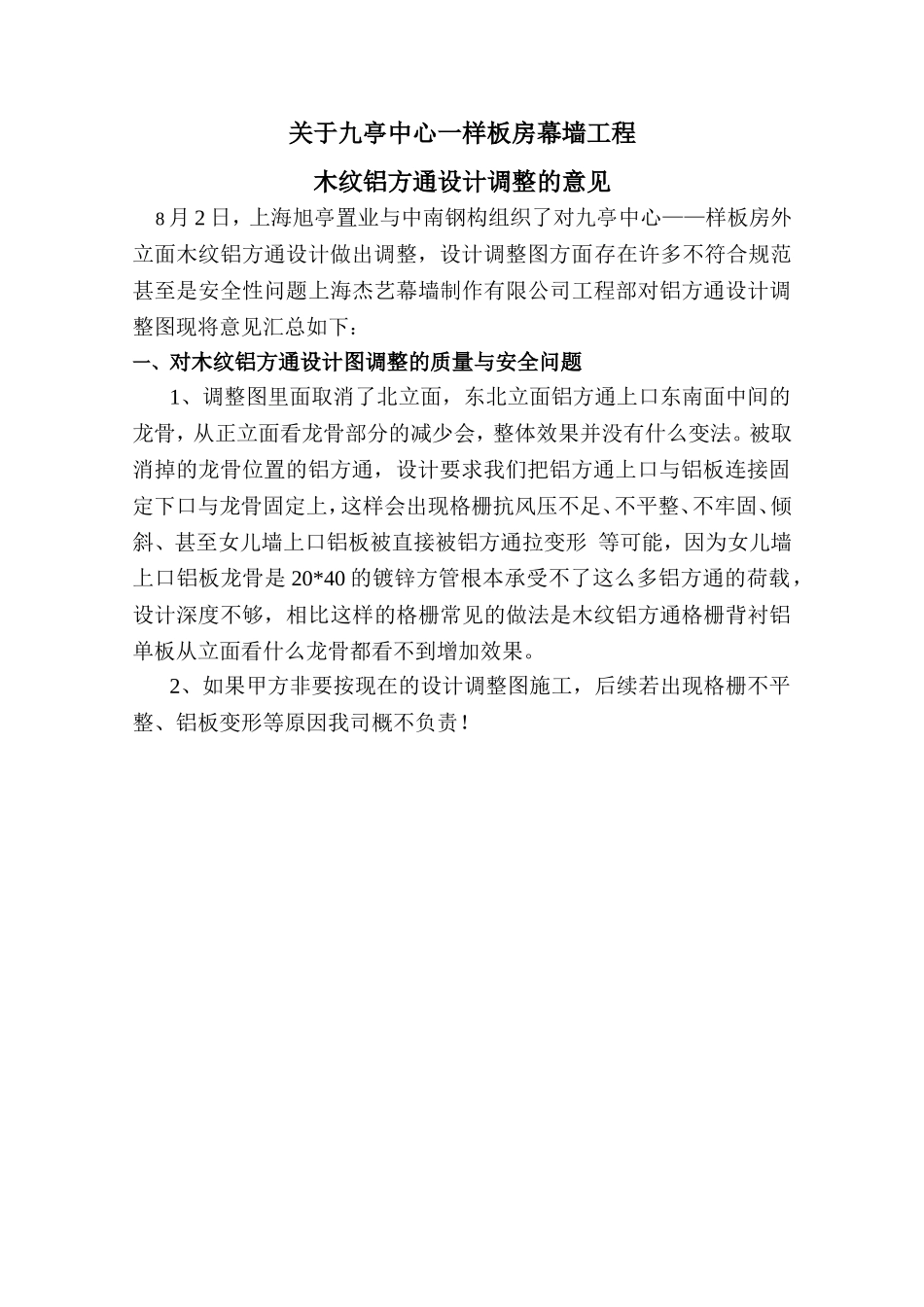

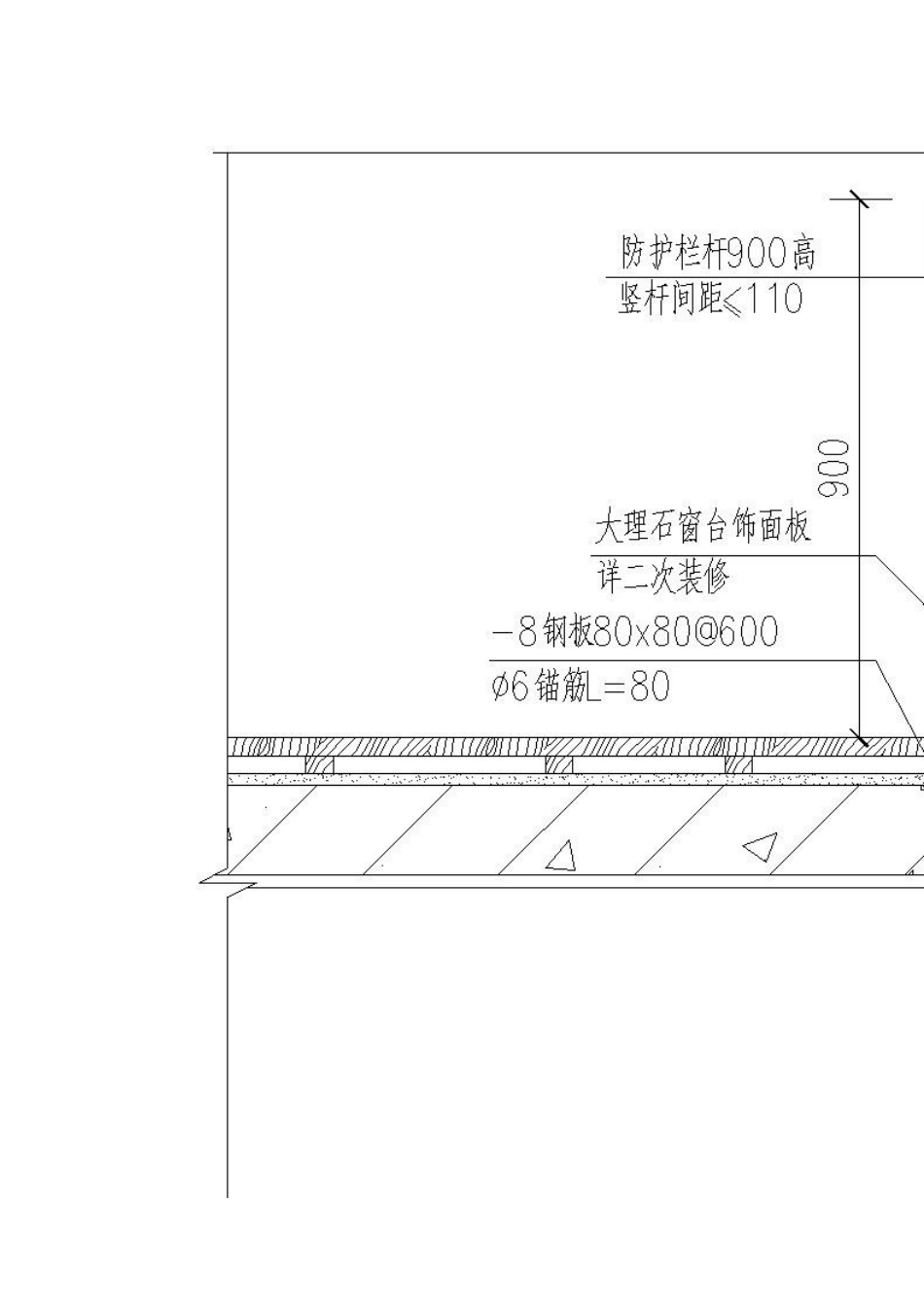

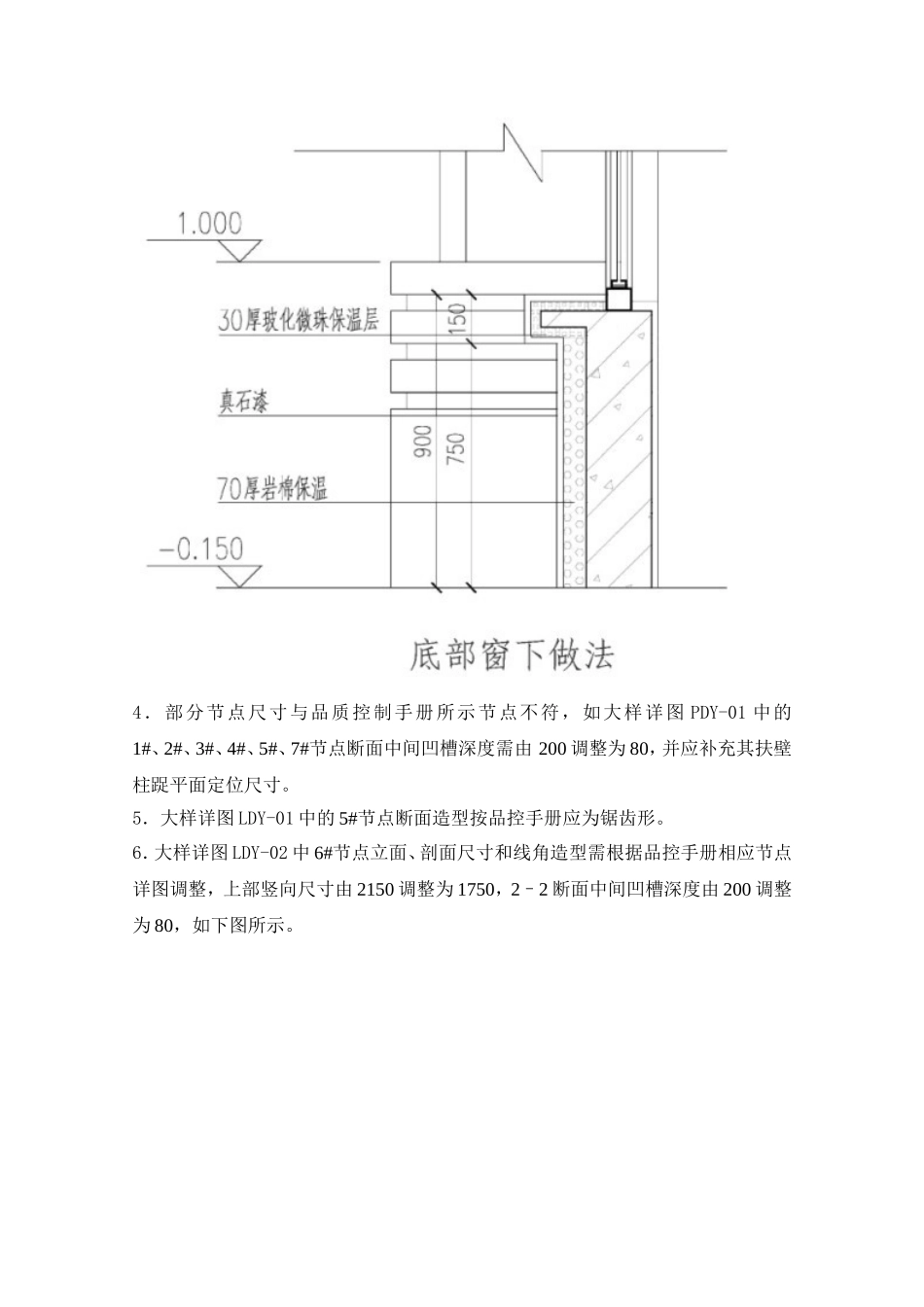

关于九亭中心一样板房幕墙工程木纹铝方通设计调整的意见8月2日，上海旭亭置业与中南钢构组织了对九亭中心——样板房外立面木纹铝方通设计做出调整，设计调整图方面存在许多不符合规范甚至是安全性问题上海杰艺幕墙制作有限公司工程部对铝方通设计调整图现将意见汇总如下：一、对木纹铝方通设计图调整的质量与安全问题1、调整图里面取消了北立面，东北立面铝方通上口东南面中间的龙骨，从正立面看龙骨部分的减少会，整体效果并没有什么变法。被取消掉的龙骨位置的铝方通，设计要求我们把铝方通上口与铝板连接固定下口与龙骨固定上，这样会出现格栅抗风压不足、不平整、不牢固、倾斜、甚至女儿墙上口铝板被直接被铝方通拉变形等可能，因为女儿墙上口铝板龙骨是20*40的镀锌方管根本承受不了这么多铝方通的荷载，设计深度不够，相比这样的格栅常见的做法是木纹铝方通格栅背衬铝单板从立面看什么龙骨都看不到增加效果。2、如果甲方非要按现在的设计调整图施工，后续若出现格栅不平整、铝板变形等原因我司概不负责！4．部分节点尺寸与品质控制手册所示节点不符，如大样详图PDY-01中的1#、2#、3#、4#、5#、7#节点断面中间凹槽深度需由200调整为80，并应补充其扶壁柱踀平面定位尺寸。5．大样详图LDY-01中的5#节点断面造型按品控手册应为锯齿形。6．大样详图LDY-02中6#节点立面、剖面尺寸和线角造型需根据品控手册相应节点详图调整，上部竖向尺寸由2150调整为1750，2–2断面中间凹槽深度由200调整为80，如下图所示。7．大样详图LDY-03中7#节点应补充柱帽、柱踀造型的平面尺寸、挂件布置方式详图，柱帽厚度较大，挂件布置应充分考虑其安全可靠。8#节点11.5米标高处压顶线角材质按品控手册调整为混凝土基底真石漆喷涂面层。8．大样详图LDY-04中节点造型、材质、尺寸需按品控手册相应节点详图调整。9．大样详图LDY-05中12#节点造型、材质、尺寸需按品控手册相应节点详图调整，13#节点应按品控手册补充柱帽、柱身、柱踀造型详图。10．大样详图LDY-06中14#、15#节点压顶线角材质按品控手册调整为混凝土基底真石漆喷涂面层。16#节点应补充龙骨系统、挂件平面布置详图，确保安全可靠。11．大样详图LDY-06中15#节点在南面为浮雕（玻璃钢材质），在北面为壁龛（放置人物雕塑），详见品控手册。12．竖向主龙骨支座（含后置埋件）沿建筑高度方向设置位置存在较大问题，由于建筑框架填充外墙采用蒸压加气混凝土砌块砌筑，其抗拉强度和抗剪强度均非常低，无法满足主龙骨支座对后置埋件锚栓抗拔承载力的要求，因此，竖向主龙骨支座应通过后置埋件与主体结构梁（含圈梁）、柱（含构造柱）进行可靠连接。13．竖向主龙骨和横向次龙骨的规格选取，应通过结构风压变形计算满足规范对其挠度控制的要求并结合规范的构造要求进行确定。提交施工图的同时，尚应提供结构计算书，由施工图图审机构进行幕墙安全性审查。14．幕墙设计说明中关于“后置埋件与主体”“连接方式”的表述，是采用“化学锚栓”连接，但节点详图中却是标注为“膨胀螺栓”，说明中“化学锚栓规格”为Φ12x160，但节点详图中却是标注为“M10-120”，而且应标注每个后置埋件所需连接螺栓的个数。15．竖向主龙骨与支座角码的连接方式，设计中采用了“焊接”，应考虑温度应力和安装允许偏差，按规范要求采用“螺栓连接”。横向次龙骨与竖向主龙骨的连接在墙面较长时，亦应考虑温度应力，采用部分“螺栓连接”方式。16．竖向主龙骨（或支座角码、后置埋件）在平面布置图中，除节点详图标注外，沿较长墙水平方向应标注出间距尺寸。17．大样详图PDY-01中1#节点平面所示扶壁柱伸出端主竖龙骨图例看似2L50，与标注8#规格镀锌槽钢不符，是2L50？8#槽钢？10#槽钢？请核实。建议采用2根角钢，以减轻竖龙骨重量。18．大样详图PDY-01中1#、2#、3#、4#、5#、7#等节点所示扶壁柱龙骨系统应考虑竖向刚度要求，避免出现几何可变体。19．大样详图PDY-01中6#节点圆柱竖向主龙骨型式应优化，墙面竖向主龙骨布置亦应优化。20．玻璃采光顶平面布置图PDY-02中玻璃分块尺寸较小，须结合中庭顶部室内装饰造型设计调整，考虑到玻璃安装的耐久性，建议采用玻璃直接平铺屋架的...
