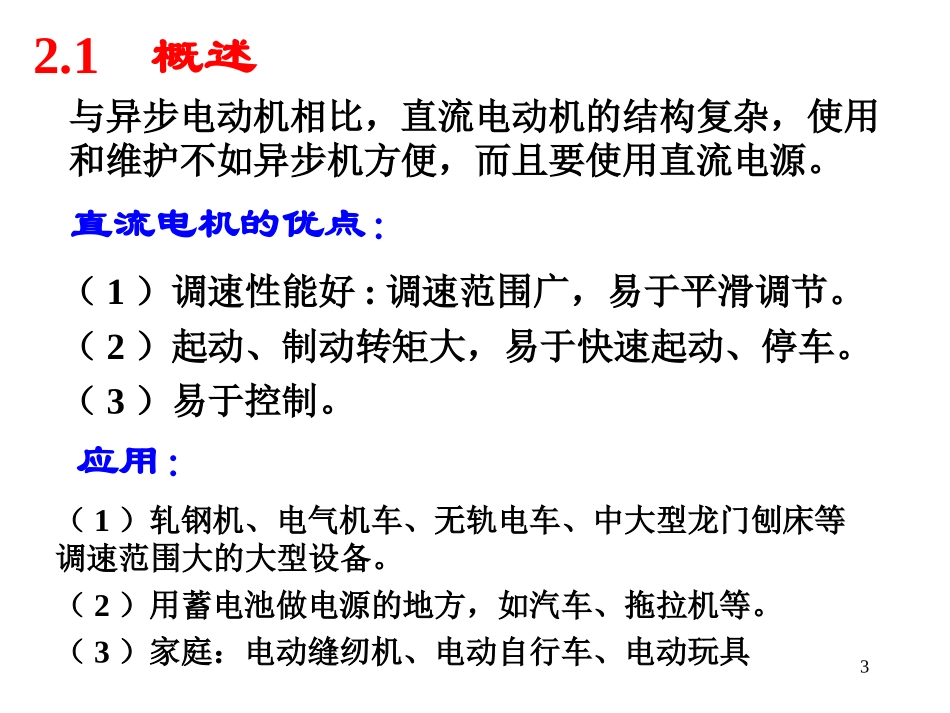

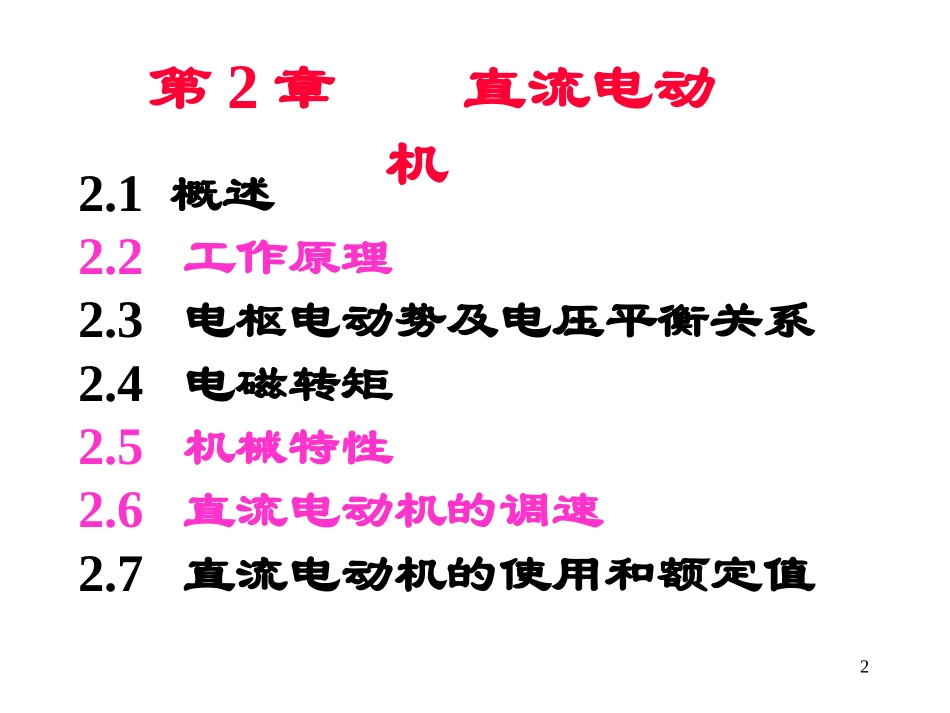

1海南风光第2章直流电动机2第2章直流电动机2.1概述2.2工作原理2.3电枢电动势及电压平衡关系2.4电磁转矩2.5机械特性2.6直流电动机的调速2.7直流电动机的使用和额定值32.1概述与异步电动机相比，直流电动机的结构复杂，使用和维护不如异步机方便，而且要使用直流电源。直流电机的优点：（1）调速性能好:调速范围广，易于平滑调节。（2）起动、制动转矩大，易于快速起动、停车。（3）易于控制。应用：（1）轧钢机、电气机车、无轨电车、中大型龙门刨床等调速范围大的大型设备。（2）用蓄电池做电源的地方，如汽车、拖拉机等。（3）家庭：电动缝纫机、电动自行车、电动玩具42.2工作原理一、工作原理U+–NS电刷换向片直流电源电刷换向器线圈II5注意：换向片和电源固定联接，线圈无论怎样转动，总是上半边的电流向里，下半边的电流向外。电刷压在换向片上。由左手定则，通电线圈在磁场的作用下，使线圈逆时针旋转。FFU+–NS电刷换向片II6FFU+–NS电刷换向片IIEE由右手定则，线圈在磁场中旋转，将在线圈中产生感应电动势，感应电动势的方向与电流的方向相反。7直流发电机用右手定则判感应电动势Ea的方向U+–NSEEIa电枢绕组电阻RanKEE感应电动势aaRIEU输出电压8二、直流电机的构成直流电机由定子、转子和机座等部分构成。机座磁极励磁绕组转子励磁式直流电动机结构91.转子（又称电枢）由铁芯、绕组（线圈）、换向器组成。2.定子定子的分类：永磁式：由永久磁铁做成。励磁式：磁极上绕线圈，然后在线圈中通过直流电，形成电磁铁。励磁的定义：磁极上的线圈通以直流电产生磁通，称为励磁。10根据励磁线圈和转子绕组的联接关系，励磁式的直流电机又可细分为：他励电动机：励磁线圈与转子电枢的电源分开。并励电动机：励磁线圈与转子电枢并联到同一电源上。串励电动机：励磁线圈与转子电枢串联接到同一电源上。复励电动机：励磁线圈与转子电枢的联接有串有并，接在同一电源上。M他励UfIfIaUM并励UIfM串励UM复励U112.3电枢电动势及电压平衡关系电枢通入电流后，产生电磁转矩，使电机在磁场中转动起来。通电线圈在磁场中转动，又会在线圈中产生感应电动势（用E表示）。一、电枢中的感应电动势FFU+–NS电刷换向片IIEE12根据右手定则知，E和原通入的电流方向相反，其大小为：nKEEKE：与电机结构有关的常数n：电动机转速：磁通单位：（韦伯），n（转/每分），E（伏）FFU+–NS电刷换向片IIEE13二、电枢绕组中电压的平衡关系因为E与通入的电流方向相反，所以叫反电势。aaRIEUU：外加电压Ra:绕组电阻MRaIaE+–+–U以上两公式反映的概念：(1)电枢反电动势的大小和磁通、转速成正比，若想改变E，只能改变或n。(2)若忽略绕组中的电阻Ra，则，可见，当外加电压一定时，电机转速和磁通成反比，通过改变可调速。ΦnKEUEnKEE142.4电磁转矩aTΦIKTKT：与线圈的结构有关的常数（与线圈大小，磁极的对数等有关）：线圈所处位置的磁通Ia：电枢绕组中的电流一、电磁转矩单位：（韦伯），Ia（安培），T（牛顿米）由转矩公式可知：(1)产生转矩的条件：必须有励磁磁通和电枢电流。(2)改变电机旋转的方向：改变电枢电流的方向或者改变磁通的方向。15二、转矩平衡关系电磁转矩T为驱动转矩，在电机运行时，必须和外加负载和空载损耗的阻转矩相平衡，即0TTTLTL：负载转矩T0：空载转矩转矩平衡过程：当负载转矩（TL）发生变化时，通过电机转速、电动势、电枢电流的变化，电磁转矩自动调整，以实现新的平衡。16例：设外加电枢电压U一定，T=TL+T0(平衡)，这时，若TL突然增加，则调整过程为：与原平衡点相比，新的平衡点：Ia、P入TLnEIaT最后达到新的平衡点。aTΦIKTaaRIEUnKEE17电机的电磁转矩和转速间的关系以他励和串励电机为例说明。他励电动机和并励电动机的特性一样。2.5机械特性一、他励电动机的机械特性即：TΦKKRnETa2ΦKUnE0nnn0其中，aTEaaΦIKTΦnKERIEUTΦKKRΦKUnETaE2M他励UfIfIaU18n0：理想空载转速,即T=0时的转速。（实际工作时,由于有空载损耗，电机的T不会为0。）当T时n，但由于他励电动机的电枢电阻Ra很...
