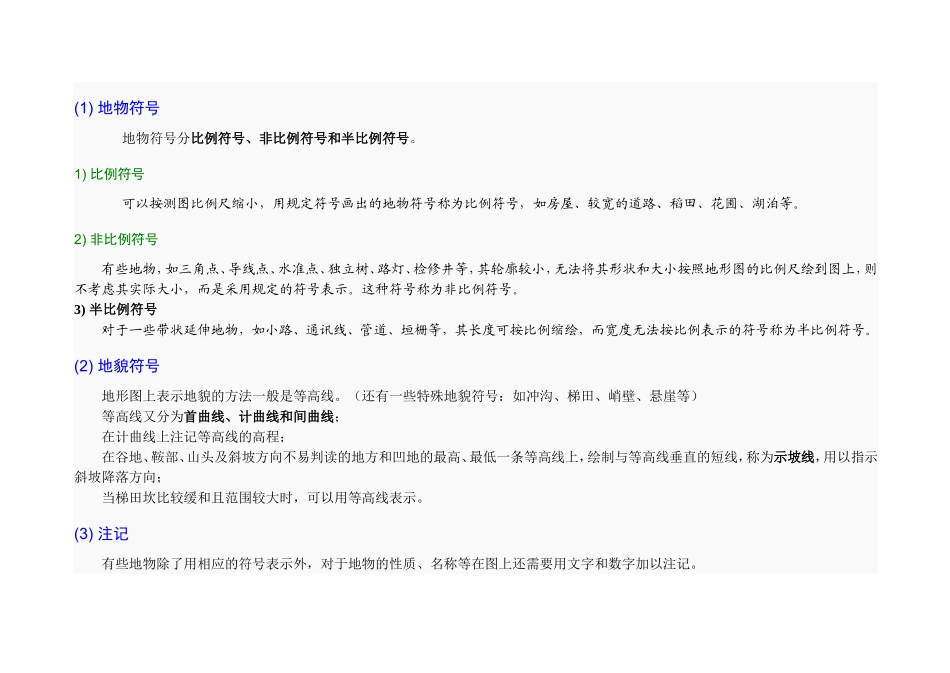

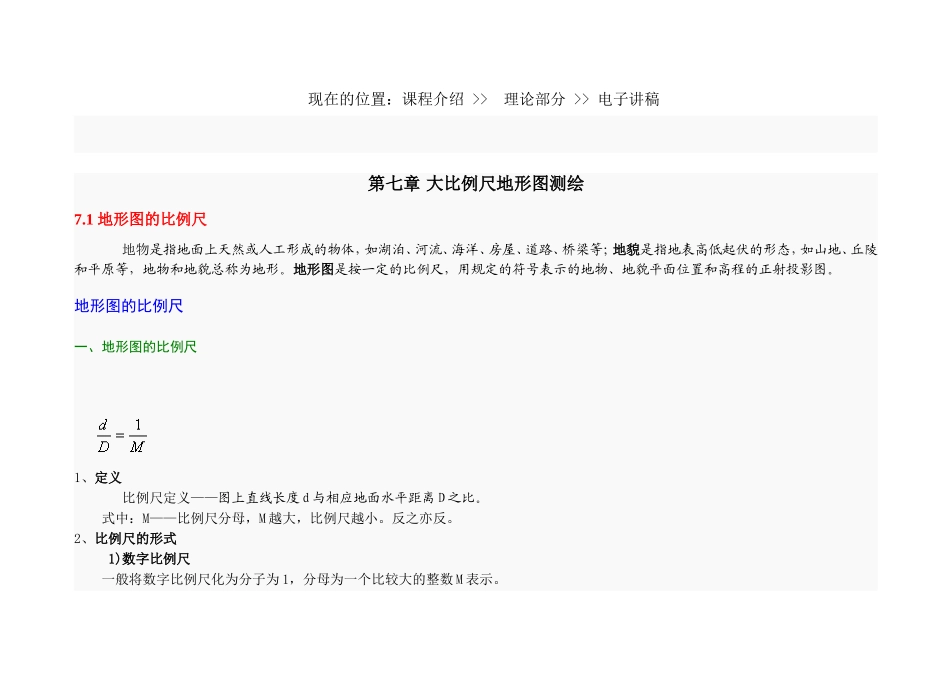

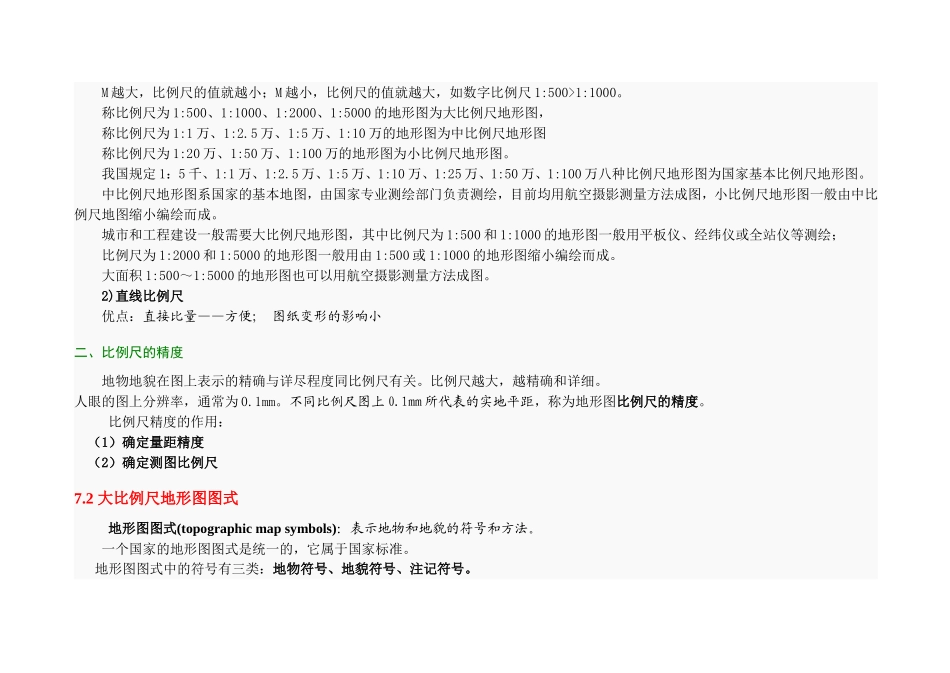

现在的位置：课程介绍>>理论部分>>电子讲稿第七章大比例尺地形图测绘7.1地形图的比例尺地物是指地面上天然或人工形成的物体，如湖泊、河流、海洋、房屋、道路、桥梁等；地貌是指地表高低起伏的形态，如山地、丘陵和平原等，地物和地貌总称为地形。地形图是按一定的比例尺，用规定的符号表示的地物、地貌平面位置和高程的正射投影图。地形图的比例尺一、地形图的比例尺1、定义比例尺定义——图上直线长度d与相应地面水平距离D之比。式中：M——比例尺分母，M越大，比例尺越小。反之亦反。2、比例尺的形式1)数字比例尺一般将数字比例尺化为分子为1，分母为一个比较大的整数M表示。M越大，比例尺的值就越小；M越小，比例尺的值就越大，如数字比例尺1:500>1:1000。称比例尺为1:500、1:1000、1:2000、1:5000的地形图为大比例尺地形图，称比例尺为1:1万、1:2.5万、1:5万、1:10万的地形图为中比例尺地形图称比例尺为1:20万、1:50万、1:100万的地形图为小比例尺地形图。我国规定1：5千、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万八种比例尺地形图为国家基本比例尺地形图。中比例尺地形图系国家的基本地图，由国家专业测绘部门负责测绘，目前均用航空摄影测量方法成图，小比例尺地形图一般由中比例尺地图缩小编绘而成。城市和工程建设一般需要大比例尺地形图，其中比例尺为1:500和1:1000的地形图一般用平板仪、经纬仪或全站仪等测绘；比例尺为1:2000和1:5000的地形图一般用由1:500或1:1000的地形图缩小编绘而成。大面积1:500～1:5000的地形图也可以用航空摄影测量方法成图。2)直线比例尺优点：直接比量——方便；图纸变形的影响小二、比例尺的精度地物地貌在图上表示的精确与详尽程度同比例尺有关。比例尺越大，越精确和详细。人眼的图上分辨率，通常为0.1mm。不同比例尺图上0.1mm所代表的实地平距，称为地形图比例尺的精度。比例尺精度的作用：（1）确定量距精度（2）确定测图比例尺7.2大比例尺地形图图式地形图图式(topographicmapsymbols)：表示地物和地貌的符号和方法。一个国家的地形图图式是统一的，它属于国家标准。地形图图式中的符号有三类：地物符号、地貌符号、注记符号。(1)地物符号地物符号分比例符号、非比例符号和半比例符号。1)比例符号可以按测图比例尺缩小，用规定符号画出的地物符号称为比例符号，如房屋、较宽的道路、稻田、花圃、湖泊等。2)非比例符号有些地物，如三角点、导线点、水准点、独立树、路灯、检修井等，其轮廓较小，无法将其形状和大小按照地形图的比例尺绘到图上，则不考虑其实际大小，而是采用规定的符号表示。这种符号称为非比例符号。3)半比例符号对于一些带状延伸地物，如小路、通讯线、管道、垣栅等，其长度可按比例缩绘，而宽度无法按比例表示的符号称为半比例符号。(2)地貌符号地形图上表示地貌的方法一般是等高线。（还有一些特殊地貌符号：如冲沟、梯田、峭壁、悬崖等）等高线又分为首曲线、计曲线和间曲线；在计曲线上注记等高线的高程；在谷地、鞍部、山头及斜坡方向不易判读的地方和凹地的最高、最低一条等高线上，绘制与等高线垂直的短线，称为示坡线，用以指示斜坡降落方向；当梯田坎比较缓和且范围较大时，可以用等高线表示。(3)注记有些地物除了用相应的符号表示外，对于地物的性质、名称等在图上还需要用文字和数字加以注记。7.3地貌的表示方法地貌形态多种多样，对于一个地区可按其起伏的变化分为以下四种地形类型：地势起伏小，地面倾斜角在以下，比高不超过20m的，称为平坦地；地面高低变化大，倾斜角在，比高不超过150m的，称为丘陵地；高低变化悬殊，倾斜角为，比高在150m以上的，称为山地；绝大多数倾斜角超过的，称为高山地。地形图上表示地貌的主要方法是等高线。等高线1)等高线的定义等高线是地面上高程相等的相邻各点所连的闭合曲线。如图所示，设想有一座高出水面的小岛，与某一静止的水面相交形成的水涯线为一闭合曲线，曲线的形状随小岛与水面相交的位置而定，曲线上各点的高程相等。将这些水涯线垂直投影到水平面上，并按一定的比例尺缩绘在图纸上，这就将小岛用等高线表示在地形图上了。这些等高线的形...
