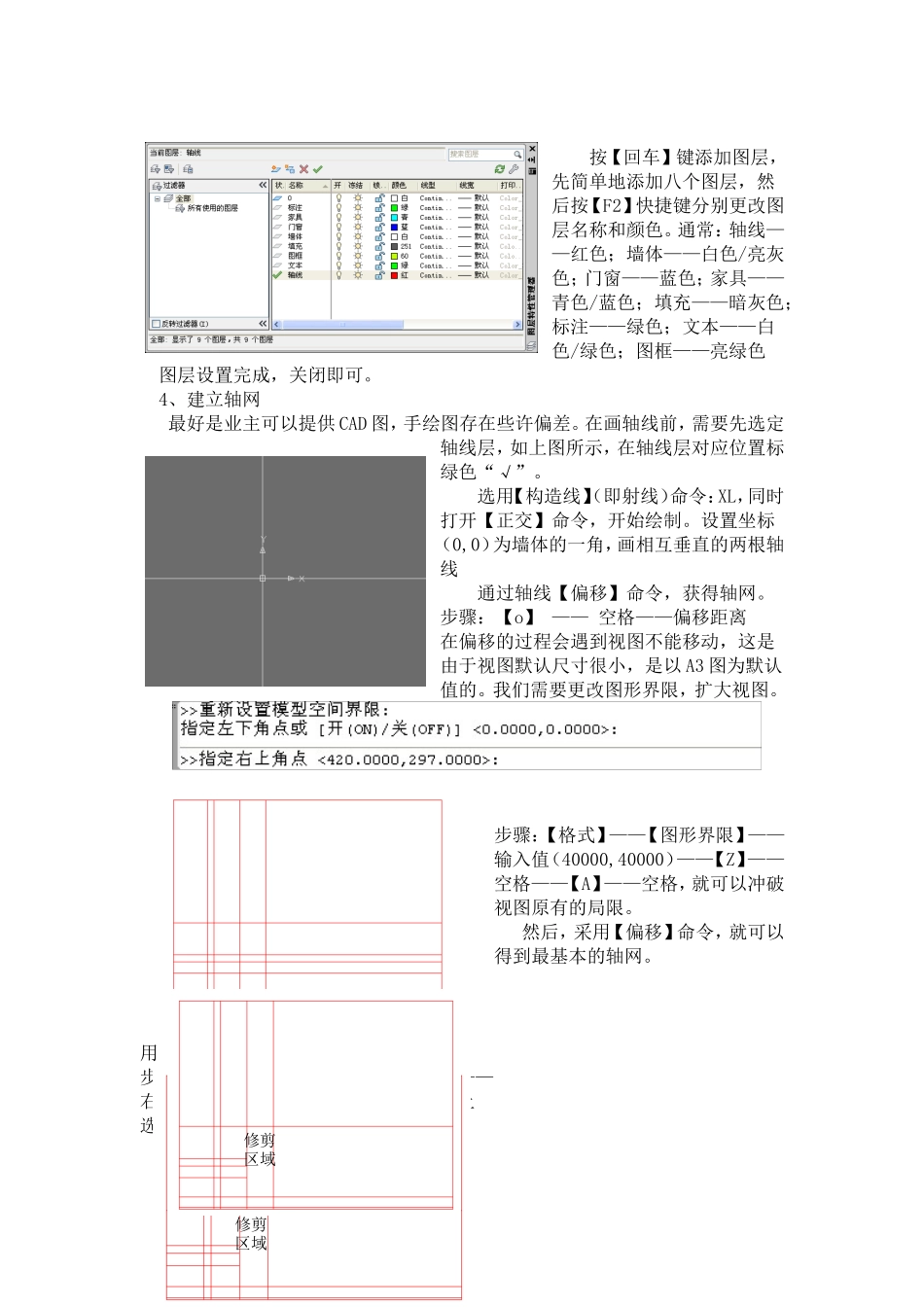

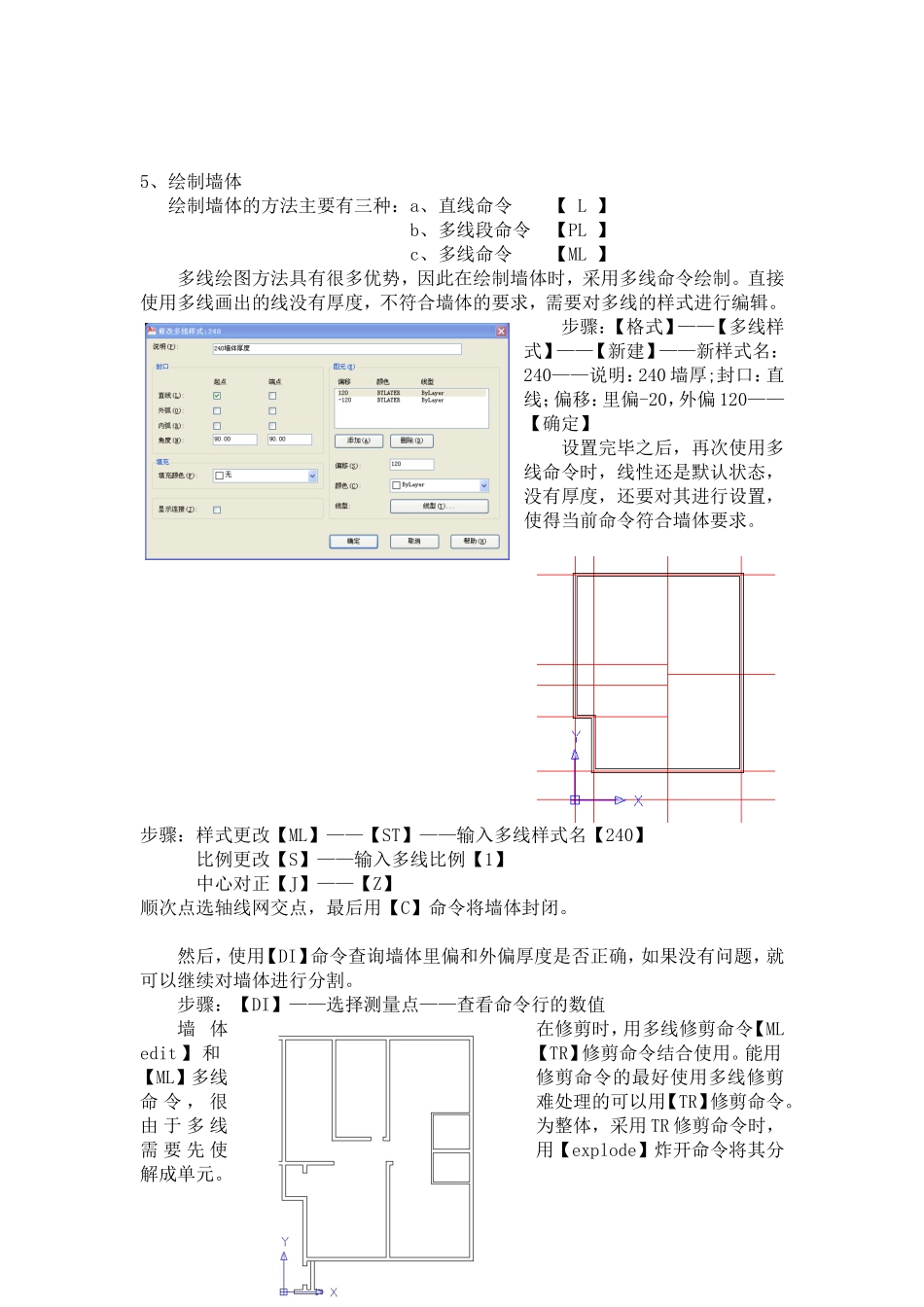

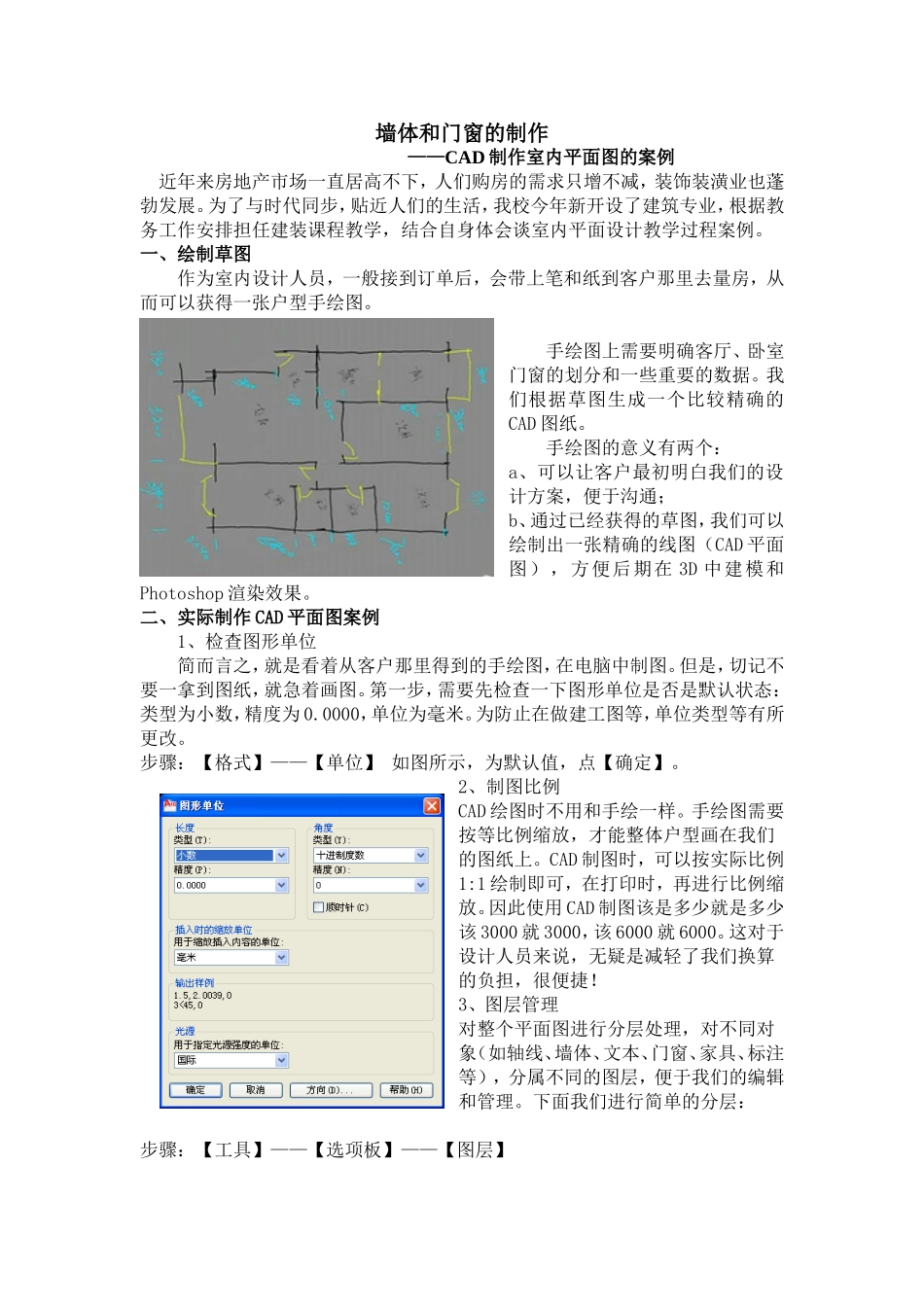

墙体和门窗的制作——CAD制作室内平面图的案例近年来房地产市场一直居高不下，人们购房的需求只增不减，装饰装潢业也蓬勃发展。为了与时代同步，贴近人们的生活，我校今年新开设了建筑专业，根据教务工作安排担任建装课程教学，结合自身体会谈室内平面设计教学过程案例。一、绘制草图作为室内设计人员，一般接到订单后，会带上笔和纸到客户那里去量房，从而可以获得一张户型手绘图。手绘图上需要明确客厅、卧室门窗的划分和一些重要的数据。我们根据草图生成一个比较精确的CAD图纸。手绘图的意义有两个：a、可以让客户最初明白我们的设计方案，便于沟通；b、通过已经获得的草图，我们可以绘制出一张精确的线图（CAD平面图），方便后期在3D中建模和Photoshop渲染效果。二、实际制作CAD平面图案例1、检查图形单位简而言之，就是看着从客户那里得到的手绘图，在电脑中制图。但是，切记不要一拿到图纸，就急着画图。第一步，需要先检查一下图形单位是否是默认状态：类型为小数，精度为0.0000，单位为毫米。为防止在做建工图等，单位类型等有所更改。步骤：【格式】——【单位】如图所示，为默认值，点【确定】。2、制图比例CAD绘图时不用和手绘一样。手绘图需要按等比例缩放，才能整体户型画在我们的图纸上。CAD制图时，可以按实际比例1:1绘制即可，在打印时，再进行比例缩放。因此使用CAD制图该是多少就是多少该3000就3000，该6000就6000。这对于设计人员来说，无疑是减轻了我们换算的负担，很便捷！3、图层管理对整个平面图进行分层处理，对不同对象（如轴线、墙体、文本、门窗、家具、标注等），分属不同的图层，便于我们的编辑和管理。下面我们进行简单的分层：步骤：【工具】——【选项板】——【图层】按【回车】键添加图层，先简单地添加八个图层，然后按【F2】快捷键分别更改图层名称和颜色。通常：轴线——红色；墙体——白色/亮灰色；门窗——蓝色；家具——青色/蓝色；填充——暗灰色；标注——绿色；文本——白色/绿色；图框——亮绿色图层设置完成，关闭即可。4、建立轴网最好是业主可以提供CAD图，手绘图存在些许偏差。在画轴线前，需要先选定轴线层，如上图所示，在轴线层对应位置标绿色“√”。选用【构造线】（即射线）命令：XL，同时打开【正交】命令，开始绘制。设置坐标（0,0）为墙体的一角，画相互垂直的两根轴线通过轴线【偏移】命令，获得轴网。步骤：【o】——空格——偏移距离在偏移的过程会遇到视图不能移动，这是由于视图默认尺寸很小，是以A3图为默认值的。我们需要更改图形界限，扩大视图。步骤：【格式】——【图形界限】——输入值（40000,40000）——【Z】——空格——【A】——空格，就可以冲破视图原有的局限。然后，采用【偏移】命令，就可以得到最基本的轴网。用【TR】命令进行修剪。步骤：【TR】——空格——选择边界线——右键——框选需要修剪的线条（从下向上选）——【确认】2修剪区域修剪区域5、绘制墙体绘制墙体的方法主要有三种：a、直线命令【L】b、多线段命令【PL】c、多线命令【ML】多线绘图方法具有很多优势，因此在绘制墙体时，采用多线命令绘制。直接使用多线画出的线没有厚度，不符合墙体的要求，需要对多线的样式进行编辑。步骤：【格式】——【多线样式】——【新建】——新样式名：240——说明：240墙厚;封口：直线；偏移：里偏-20，外偏120——【确定】设置完毕之后，再次使用多线命令时，线性还是默认状态，没有厚度，还要对其进行设置，使得当前命令符合墙体要求。步骤：样式更改【ML】——【ST】——输入多线样式名【240】比例更改【S】——输入多线比例【1】中心对正【J】——【Z】顺次点选轴线网交点，最后用【C】命令将墙体封闭。然后，使用【DI】命令查询墙体里偏和外偏厚度是否正确，如果没有问题，就可以继续对墙体进行分割。步骤：【DI】——选择测量点——查看命令行的数值墙体在修剪时，用多线修剪命令【MLedit】和【TR】修剪命令结合使用。能用【ML】多线修剪命令的最好使用多线修剪命令，很难处理的可以用【TR】修剪命令。由于多线为整体，采用TR修剪命令时，需要先使用【explode】炸开命令将其分解成单元。36、...
