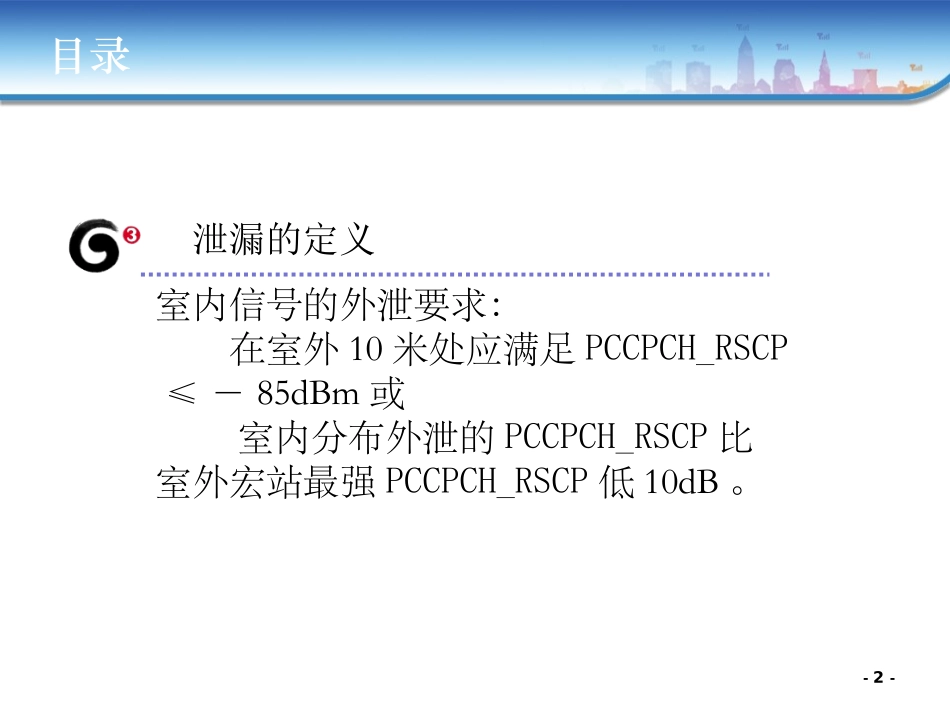

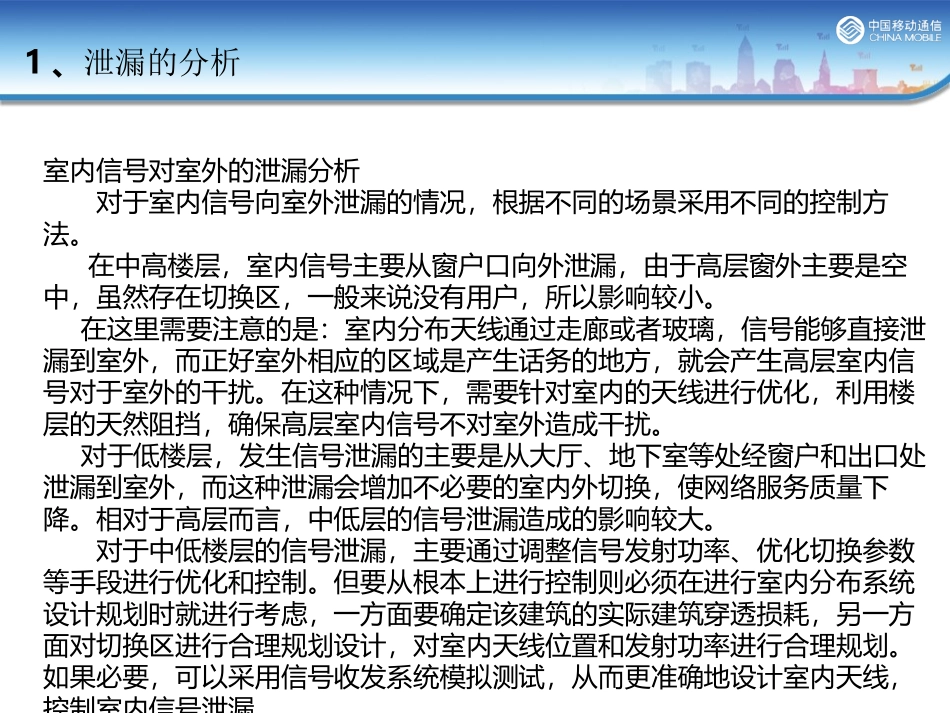

-1-室分外泄专题分析室分优化（）2013年12月15日-2-目录泄漏的定义室内信号的外泄要求：在室外10米处应满足PCCPCH_RSCP≤－85dBm或室内分布外泄的PCCPCH_RSCP比室外宏站最强PCCPCH_RSCP低10dB。1、泄漏的分析室内信号对室外的泄漏分析对于室内信号向室外泄漏的情况，根据不同的场景采用不同的控制方法。在中高楼层，室内信号主要从窗户口向外泄漏，由于高层窗外主要是空中，虽然存在切换区，一般来说没有用户，所以影响较小。在这里需要注意的是：室内分布天线通过走廊或者玻璃，信号能够直接泄漏到室外，而正好室外相应的区域是产生话务的地方，就会产生高层室内信号对于室外的干扰。在这种情况下，需要针对室内的天线进行优化，利用楼层的天然阻挡，确保高层室内信号不对室外造成干扰。对于低楼层，发生信号泄漏的主要是从大厅、地下室等处经窗户和出口处泄漏到室外，而这种泄漏会增加不必要的室内外切换，使网络服务质量下降。相对于高层而言，中低层的信号泄漏造成的影响较大。对于中低楼层的信号泄漏，主要通过调整信号发射功率、优化切换参数等手段进行优化和控制。但要从根本上进行控制则必须在进行室内分布系统设计规划时就进行考虑，一方面要确定该建筑的实际建筑穿透损耗，另一方面对切换区进行合理规划设计，对室内天线位置和发射功率进行合理规划。如果必要，可以采用信号收发系统模拟测试，从而更准确地设计室内天线，控制室内信号泄漏。2、泄漏的产生原因主要有以下几种情况容易造成信号泄漏：一、有源设备未经调试或调试不当，造成楼层信号过强；二、特殊区域的天线安装不合理或电平过高，主要为楼宇大门口外墙体为玻璃结构，楼面狭长过道正对窗口等区域；三、楼宇结构不同问题造成信号泄漏；四、早期室内覆盖站点，由于设计天线口电平功率过高，造成楼宇整体信号偏强；五、施工过程由于没有按照设计位置安装，造成信号分布不均。3、泄漏的设计预防办法解决信号泄露有几个办法1、多天线，小功率。这个也是3G要求的设计原则，虽然增加了天线，但是减少了信号的穿越障碍物的损耗。增加天线后可以同时降低天线口功率，无论是对于覆盖效果还是控制信号泄露都是很好的方法。2、采用定向天线。主要应该在出入口位置，但要注意的是室内用定向天线前后比都不是很好，后瓣的辐射功率可能比较强。这个需要细心对链路损耗和天线指标进行分析。3、通过隔挡物来阻止天线信号泄漏。这个方法并不可取，只能作为非常手段。因为用隔挡物的话不能离天线距离太近，否则可能出现驻波比过大。如果条件允许，考虑选择特型天线，满足特定室内环境的需要。4、增加衰减器对信号也不太好，只是权宜之策。4、常用器件的技术指标--插损1.分配损耗；因功率分配而等效产生的损耗。二功分器：分配损耗为3dB，换算为百分比即10-3/10=0.501=50.1%；5dB耦合器：耦合端分配损耗为5dB，换算为百分比即10-5/10=0.316=31.6%，那么直通端为68.4%，换算为分配损耗为10log0.684=（-）1.65dB，即直通端分配损耗为1.65dB。2.工艺损耗；因焊接工艺及内导体的电阻引起的损耗，此值较小，一般为0.1dB。3.反射损耗；因阻抗匹配程度的影响，有部分功率将反射回去，产生损耗，此值较小，一般为0.1dB。5、常用器件的技术指标--功分器工作频率800～2500MHz插损二功分：≤3.2dB三功分：≤5.0dB四功分：≤6.2dB功率不平衡度≤0.3dB阻抗50Ω驻波比≤1.3功率容量100W接头类型N型K头6、常用器件的技术指标--耦合器工作频率800～2500MHz插损/耦合度5dB耦合器≤1.9dB6dB耦合器≤1.5dB7dB耦合器≤1.2dB10dB耦合器≤0.7dB15dB耦合器≤0.4dB20dB耦合器≤0.3dB方向性≥20dB阻抗50Ω驻波比≤1.3功率容量100W接头类型N型K头7、泄漏原因及处理案例房间房间房间房间房间房间房间房间房间房间房间房间房间房间房间房间房间房间房间房间弱电间5m20m20m20m光缆来自经济适用房地下室5m值班室RRU1mANT1-J1F1mANT2-J1F20m1mANT3-J1F1mANT4-J1FANT5-J1F110000150007、泄漏原因及处理案例-11-7、泄漏原因及处理案例有源设备未经调试或调试不当，造成楼层信号过强；独立RRU，因为楼体较小，设计RRU的功率需求是27dBm，实际开通的设备输出功率根据...
