剪力墙水平钢筋不一样时如何设置VIP免费

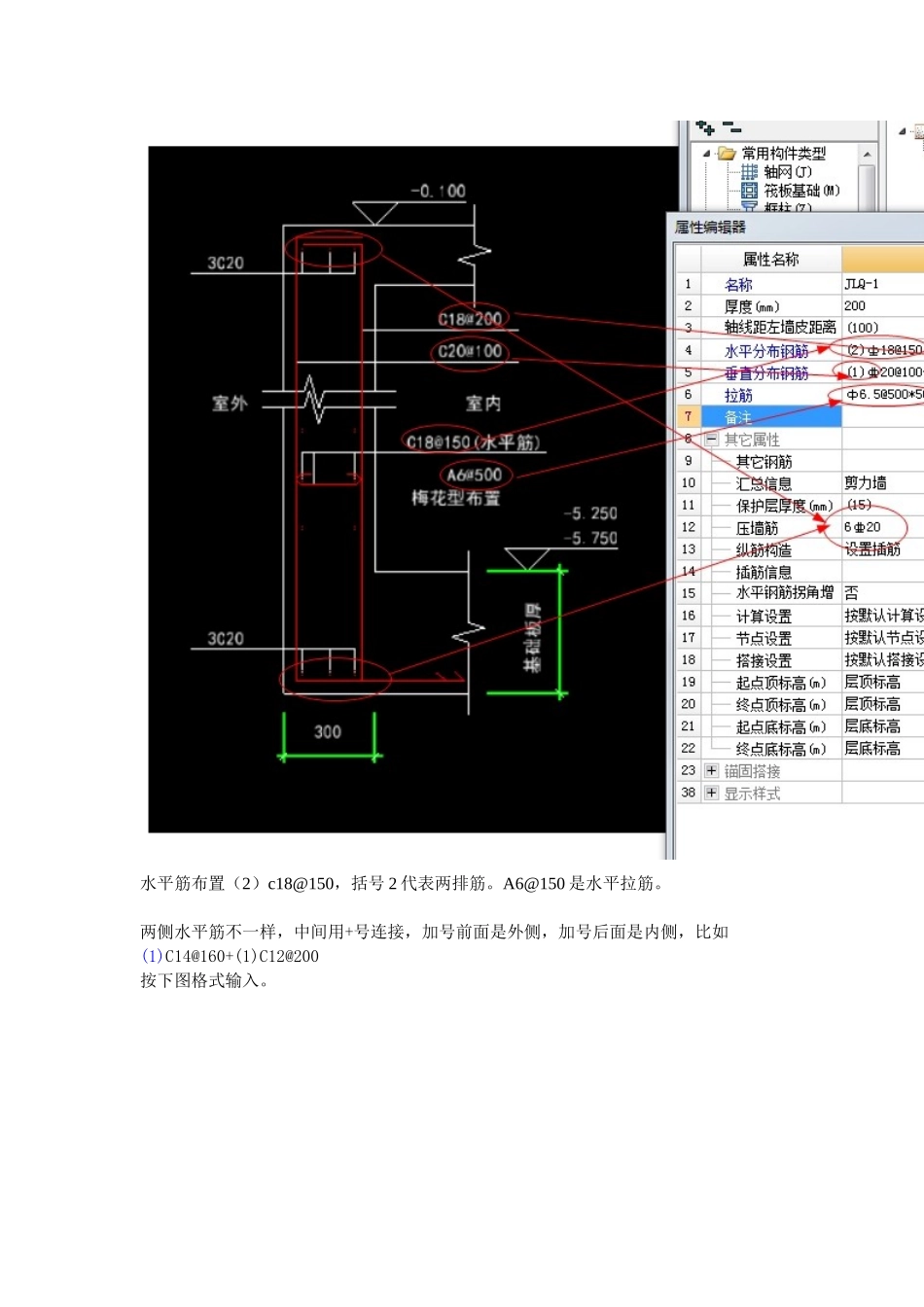

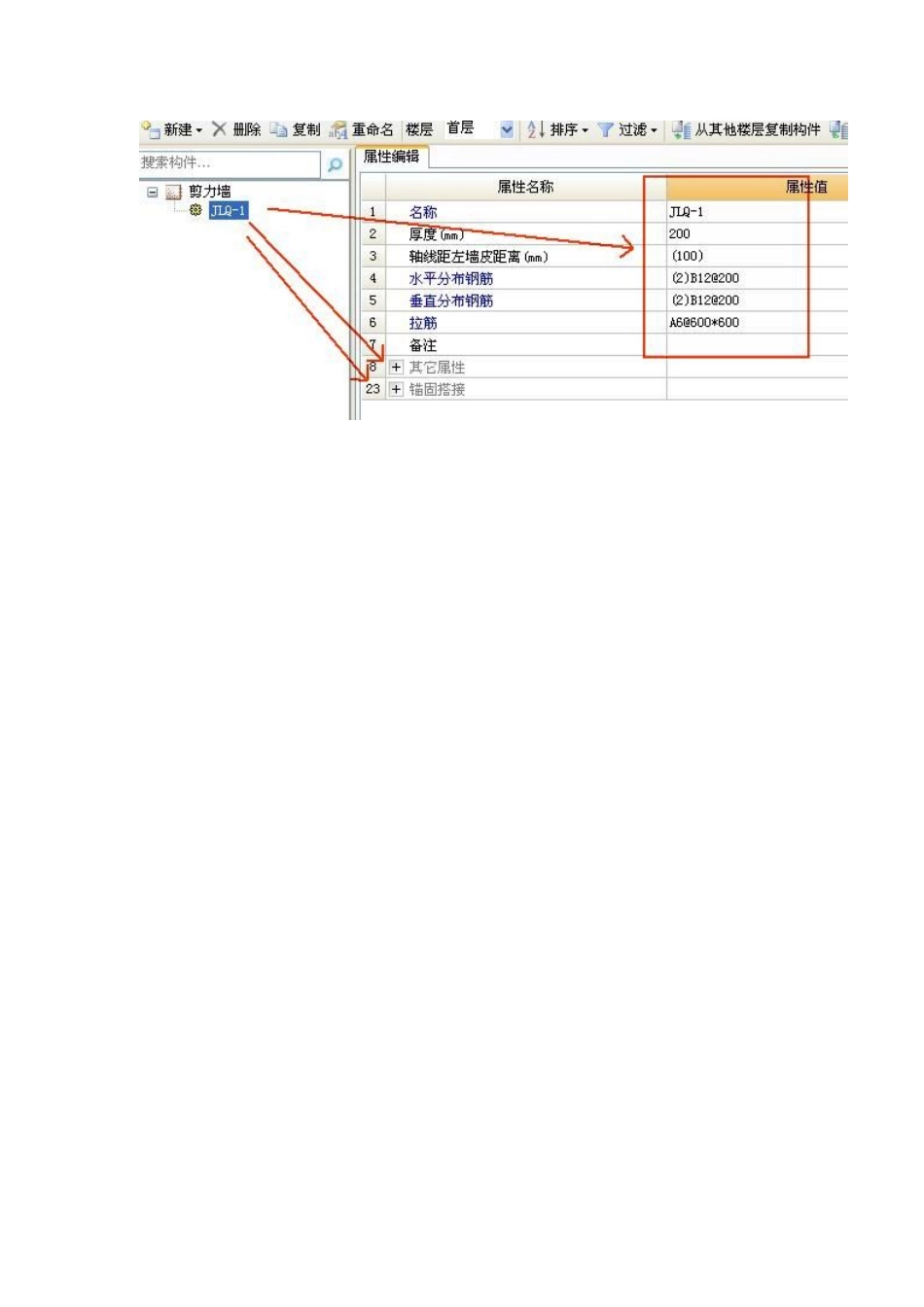

剪力墙水平钢筋不一样时如何设置？就像图里面的，水平钢筋应该如何设置呢？的软件方式供你参考，墙顶和墙底的通长钢筋在属性的压墙筋中输入，当剪力墙内外不同规格时，就要用加的方式输入。水平筋布置（2）c18@150，括号2代表两排筋。A6@150是水平拉筋。两侧水平筋不一样，中间用+号连接，加号前面是外侧，加号后面是内侧，比如(1)C14@160+(1)C12@200按下图格式输入。垂直筋内外侧不一样，在垂直分布筋栏中按照格式（1）C20@100+(1)C18@200输入,在水平分布筋栏中输入(2)C18@150,底部和顶部的3C20在压墙筋栏中输入.此墙内外侧钢筋不同,按照以上格式输入时,要注意绘图的方向,它是按照绘图方向来定的,加号前为按绘图方向的外侧,加号后为内侧.
