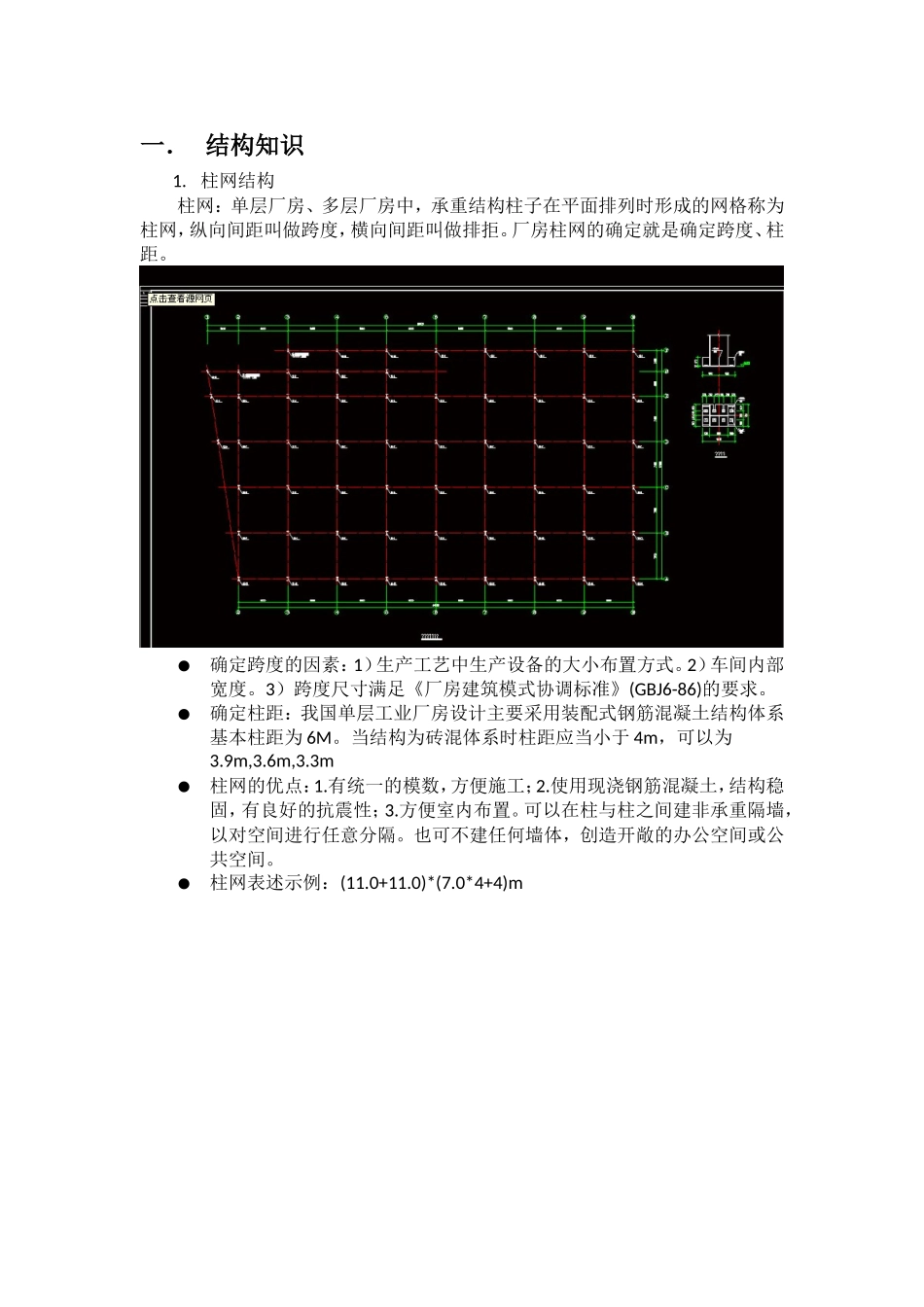

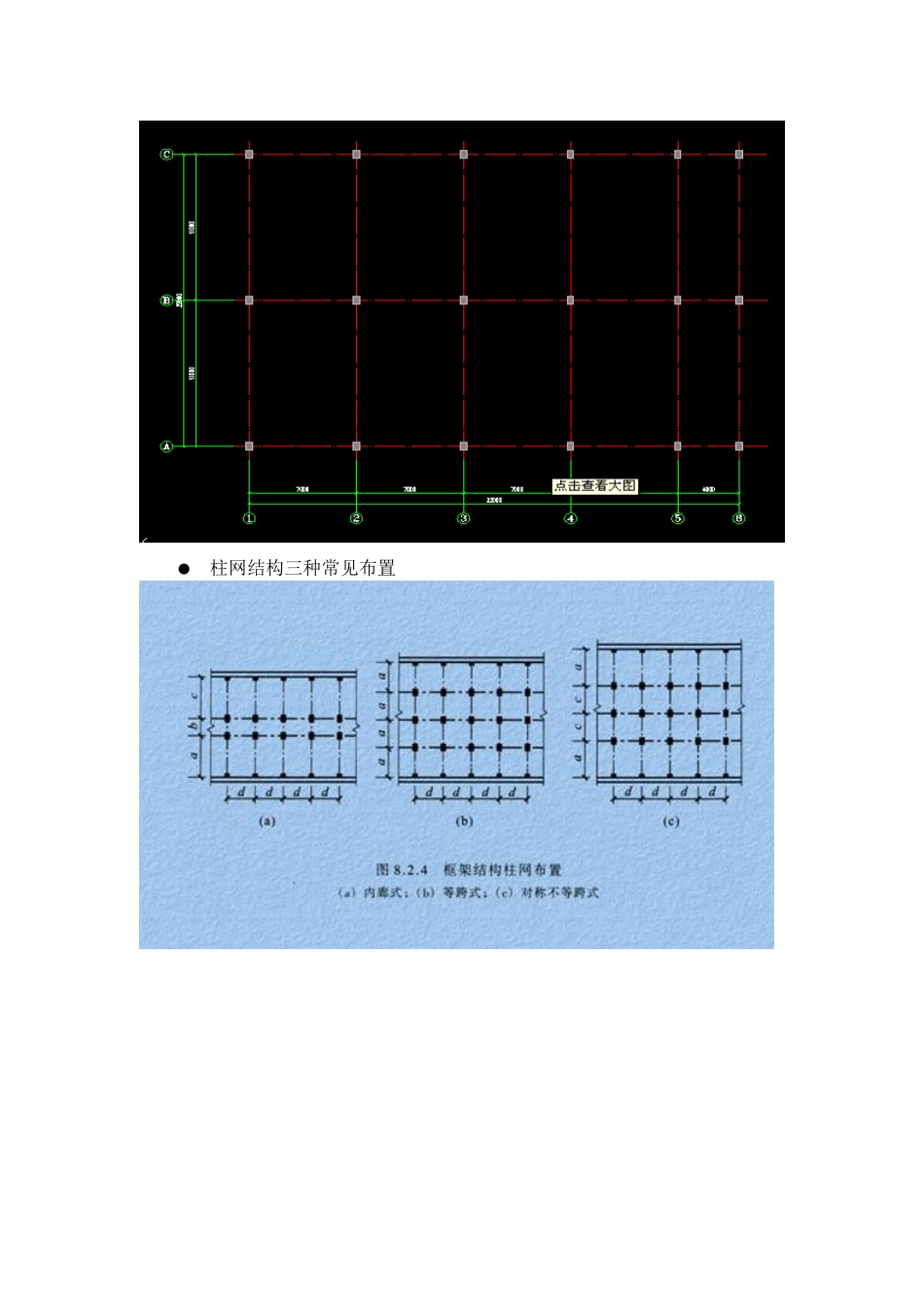

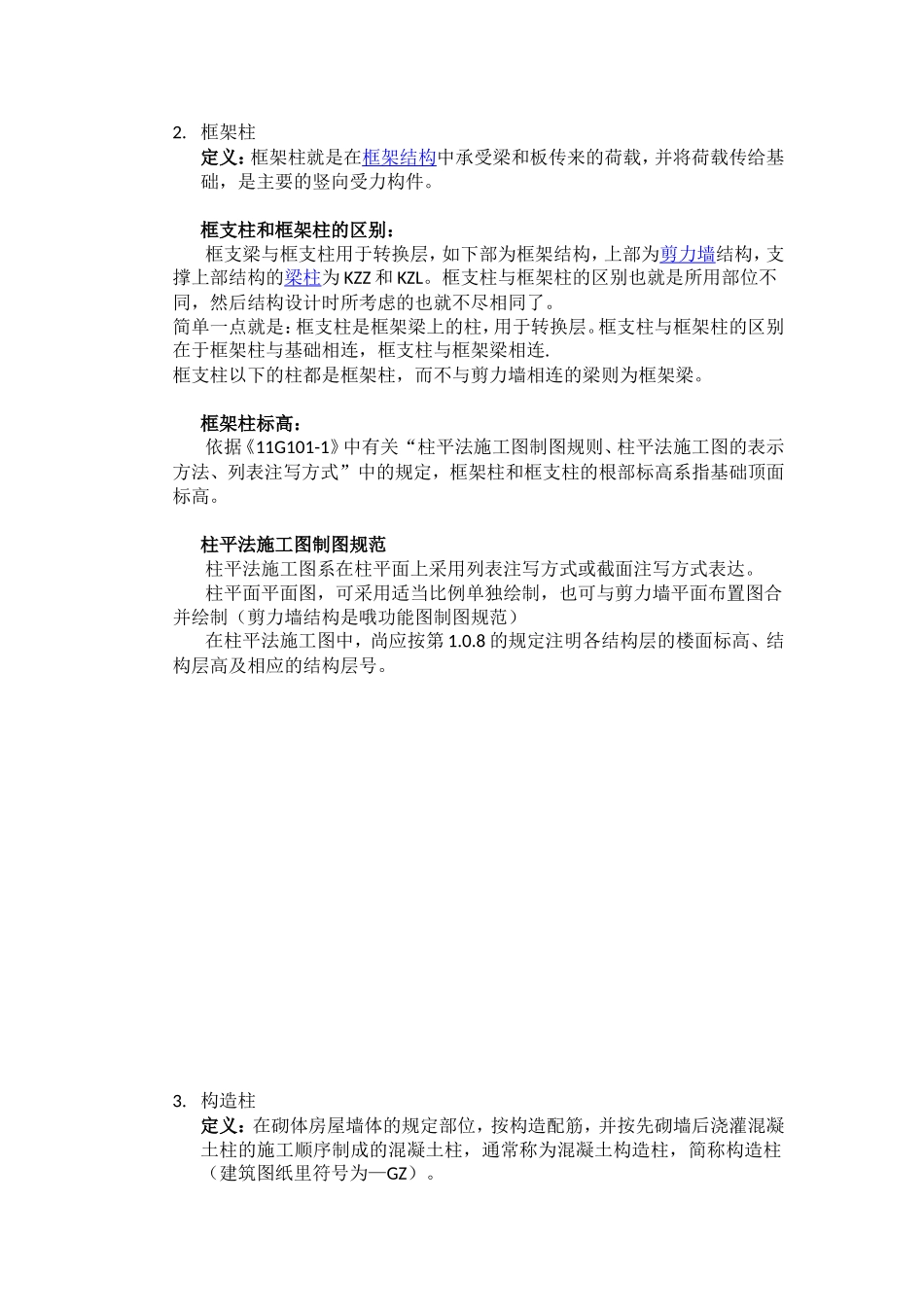

一．结构知识1.柱网结构柱网：单层厂房、多层厂房中，承重结构柱子在平面排列时形成的网格称为柱网，纵向间距叫做跨度，横向间距叫做排拒。厂房柱网的确定就是确定跨度、柱距。确定跨度的因素：1）生产工艺中生产设备的大小布置方式。2）车间内部宽度。3）跨度尺寸满足《厂房建筑模式协调标准》(GBJ6-86)的要求。确定柱距：我国单层工业厂房设计主要采用装配式钢筋混凝土结构体系基本柱距为6M。当结构为砖混体系时柱距应当小于4m，可以为3.9m,3.6m,3.3m柱网的优点：1.有统一的模数，方便施工；2.使用现浇钢筋混凝土，结构稳固，有良好的抗震性；3.方便室内布置。可以在柱与柱之间建非承重隔墙，以对空间进行任意分隔。也可不建任何墙体，创造开敞的办公空间或公共空间。柱网表述示例：(11.0+11.0)*(7.0*4+4)m柱网结构三种常见布置2.框架柱定义：框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向受力构件。框支柱和框架柱的区别：框支梁与框支柱用于转换层，如下部为框架结构，上部为剪力墙结构，支撑上部结构的梁柱为KZZ和KZL。框支柱与框架柱的区别也就是所用部位不同，然后结构设计时所考虑的也就不尽相同了。简单一点就是：框支柱是框架梁上的柱，用于转换层。框支柱与框架柱的区别在于框架柱与基础相连，框支柱与框架梁相连.框支柱以下的柱都是框架柱，而不与剪力墙相连的梁则为框架梁。框架柱标高：依据《11G101-1》中有关“柱平法施工图制图规则、柱平法施工图的表示方法、列表注写方式”中的规定，框架柱和框支柱的根部标高系指基础顶面标高。柱平法施工图制图规范柱平法施工图系在柱平面上采用列表注写方式或截面注写方式表达。柱平面平面图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制（剪力墙结构是哦功能图制图规范）在柱平法施工图中，尚应按第1.0.8的规定注明各结构层的楼面标高、结构层高及相应的结构层号。3.构造柱定义：在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。设置规范：当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱较大洞口两侧、无约束墙端部应设置构造柱，构造柱与墙体拉结筋为2Φ6@500，沿墙体全高布置设计规范：混凝土构造柱structuralconcretecolumn为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。这种钢筋混凝土柱通常就被称为构造柱。构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。与砖墙体要在结构工程有水平拉接筋连接。如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。构造柱不作为主要受力构件。设置原则：应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求...
