计算书某五层框架教学楼设计和实现 土木工程管理专业

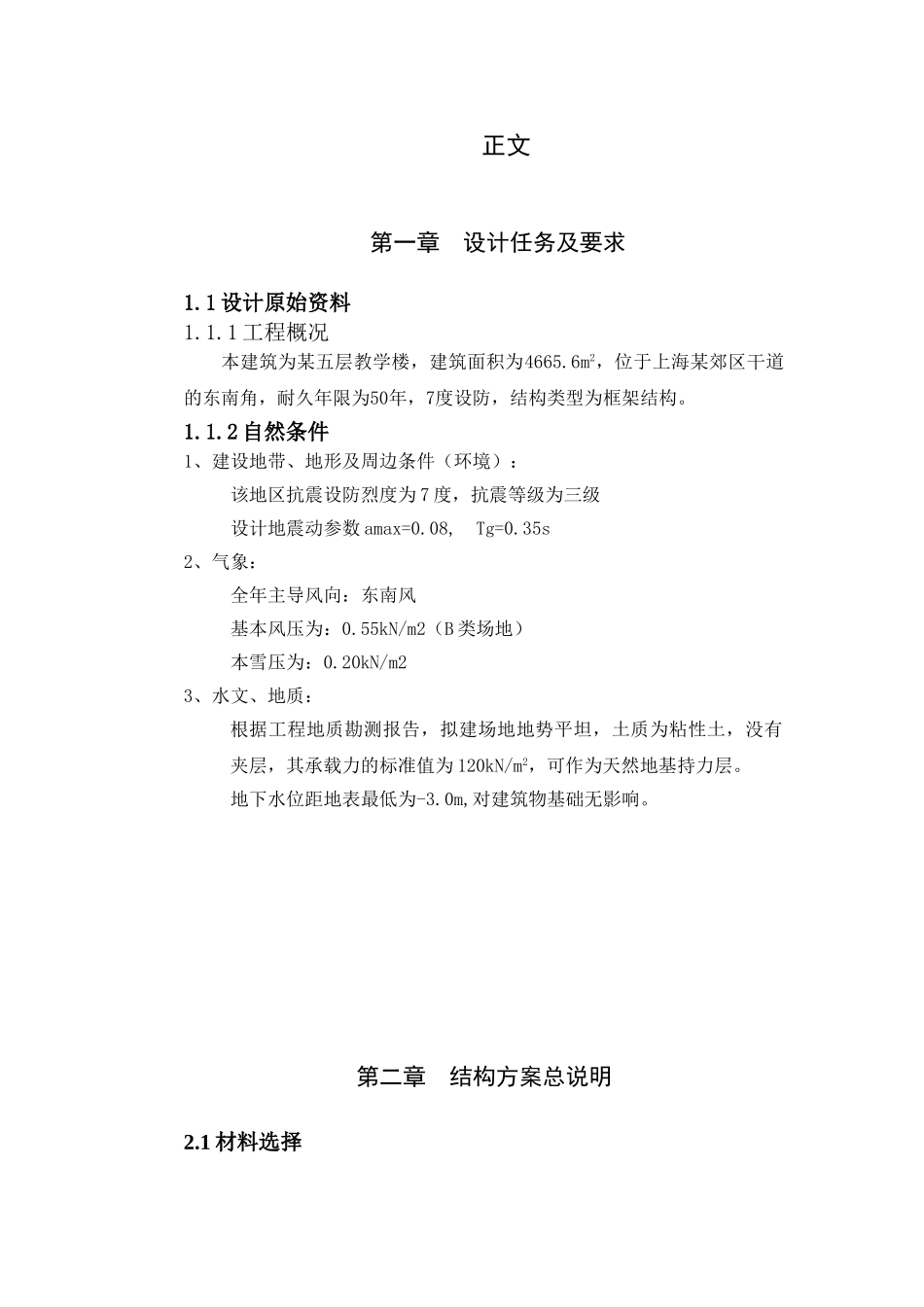

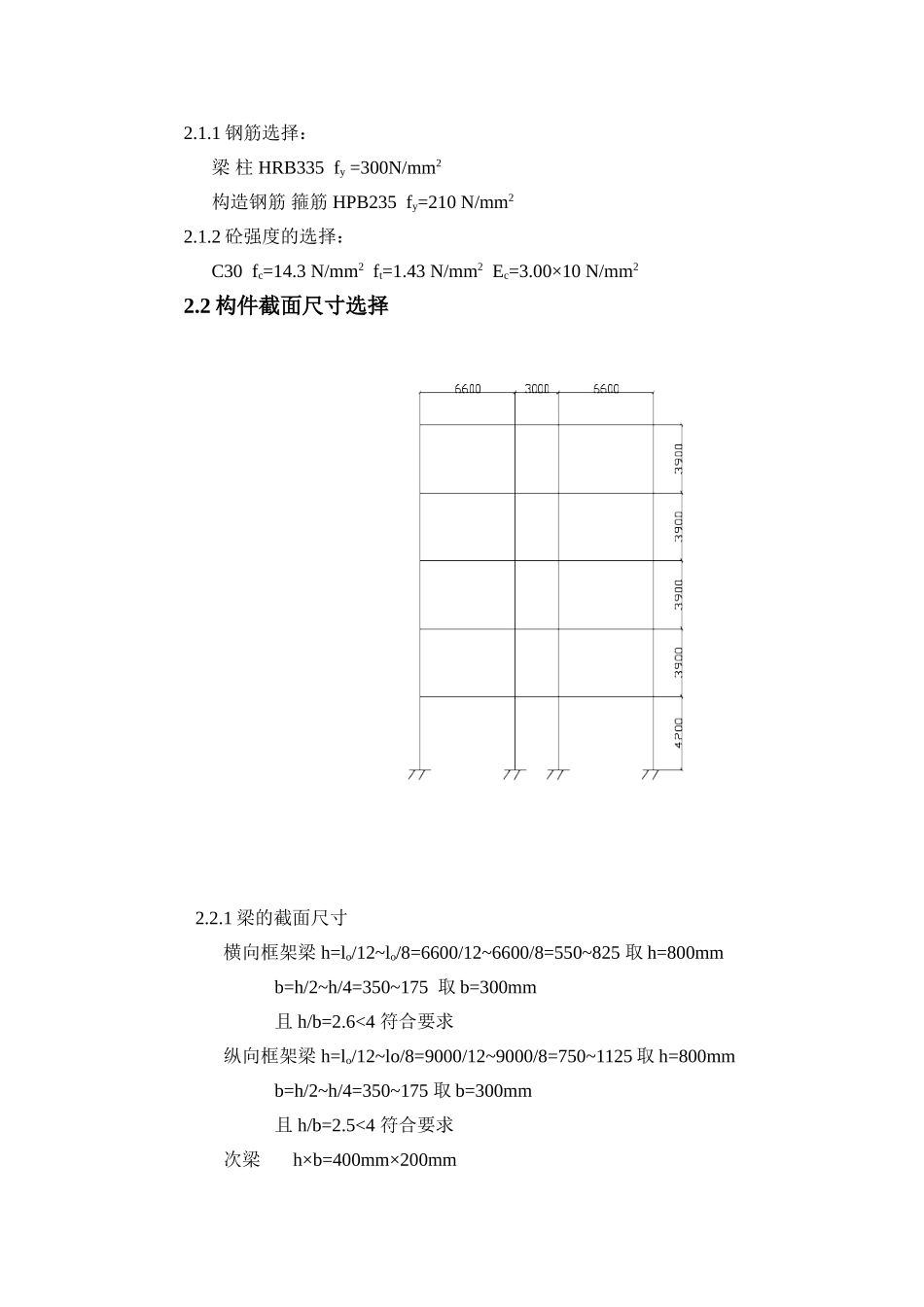

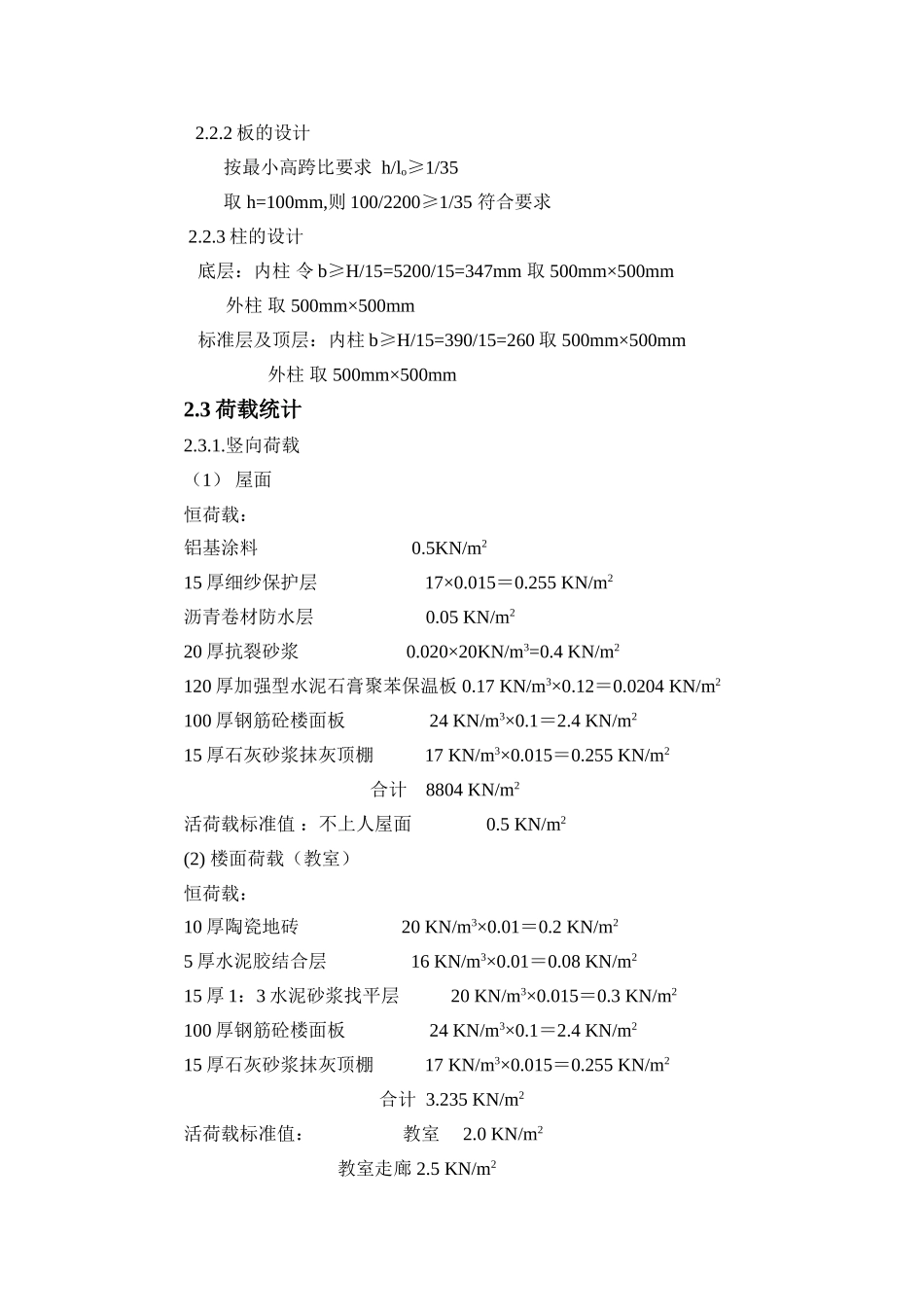

正文第一章 设计任务及要求1.1 设计原始资料1.1.1 工程概况本建筑为某五层教学楼，建筑面积为4665.6m2，位于上海某郊区干道的东南角，耐久年限为50年，7度设防，结构类型为框架结构。1.1.2 自然条件1、建设地带、地形及周边条件（环境）：该地区抗震设防烈度为 7 度，抗震等级为三级设计地震动参数 amax=0.08, Tg=0.35s2、气象：全年主导风向：东南风 基本风压为：0.55kN/m2（B 类场地）本雪压为：0.20kN/m23、水文、地质：根据工程地质勘测报告，拟建场地地势平坦，土质为粘性土，没有夹层，其承载力的标准值为 120kN/m2，可作为天然地基持力层。地下水位距地表最低为-3.0m,对建筑物基础无影响。第二章 结构方案总说明2.1 材料选择2.1.1 钢筋选择：梁 柱 HRB335 fy =300N/mm2构造钢筋 箍筋 HPB235 fy=210 N/mm22.1.2 砼强度的选择：C30 fc=14.3 N/mm2 ft=1.43 N/mm2 Ec=3.00×10 N/mm22.2 构件截面尺寸选择2.2.1 梁的截面尺寸横向框架梁 h=lo/12~lo/8=6600/12~6600/8=550~825 取 h=800mm b=h/2~h/4=350~175 取 b=300mm 且 h/b=2.6<4 符合要求纵向框架梁 h=lo/12~lo/8=9000/12~9000/8=750~1125 取 h=800mm b=h/2~h/4=350~175 取 b=300mm 且 h/b=2.5<4 符合要求次梁 h×b=400mm×200mm2.2.2 板的设计 按最小高跨比要求 h/lo≥1/35取 h=100mm,则 100/2200≥1/35 符合要求 2.2.3 柱的设计 底层：内柱 令 b≥H/15=5200/15=347mm 取 500mm×500mm 外柱 取 500mm×500mm 标准层及顶层：内柱 b≥H/15=390/15=260 取 500mm×500mm外柱 取 500mm×500mm2.3 荷载统计2.3.1.竖向荷载（1） 屋面恒荷载：铝基涂料 0.5KN/m215 厚细纱保护层 17×0.015＝0.255 KN/m2沥青卷材防水层 0.05 KN/m220 厚抗裂砂浆 0.020×20KN/m3=0.4 KN/m2120 厚加强型水泥石膏聚苯保温板 0.17 KN/m3×0.12＝0.0204 KN/m2100 厚钢筋砼楼面板 24 KN/m3×0.1＝2.4 KN/m215 厚石灰砂浆抹灰顶棚 17 KN/m3×0.015＝0.255 KN/m2 合计 8804 KN/m2活荷载标准值 ：不上人屋面 0.5 KN/m2(2) 楼面荷载（教室）恒荷载：10 厚陶瓷地砖 20 KN/m3×0.01＝0.2 KN/m25 厚水泥胶结合层 16 KN/m3×0.01＝0.08 KN/m215 厚 1：3 水泥砂浆找平层 20 KN/m3×0.015＝0.3 KN/m2100 厚钢筋砼楼面板 24 KN/m3×0.1＝2.4 KN/m215 厚石灰砂浆抹灰顶棚 17 KN/m3×0.015＝0.255 KN/m2 ...
