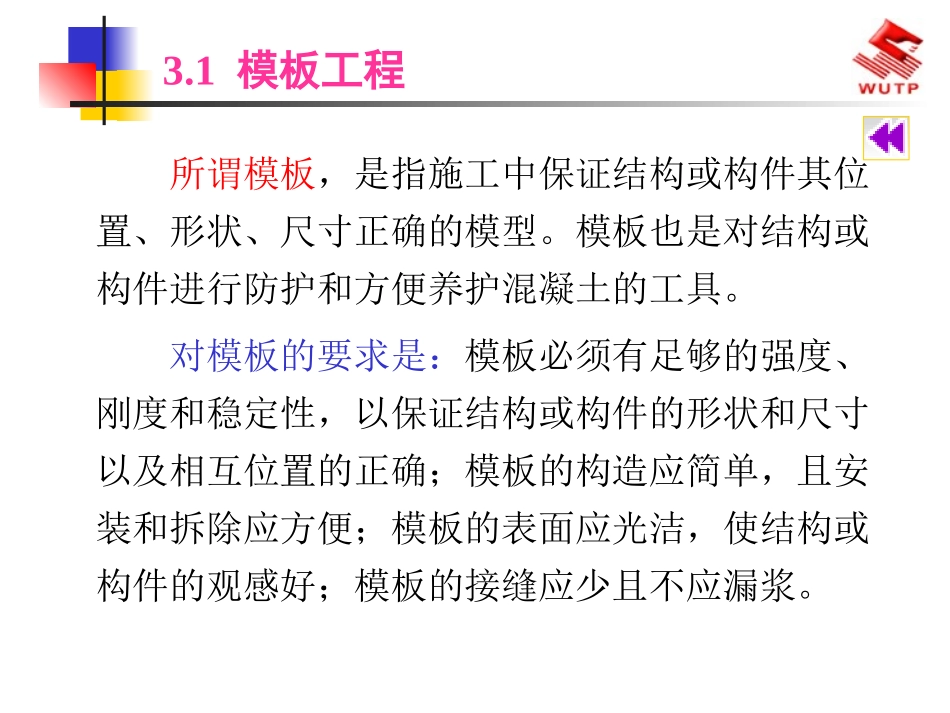

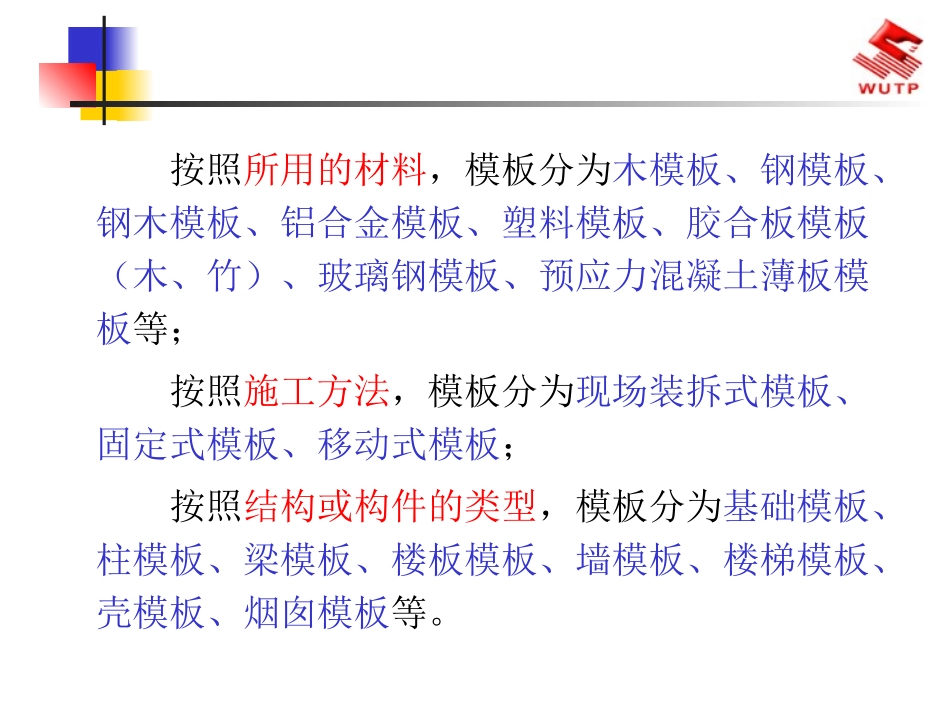

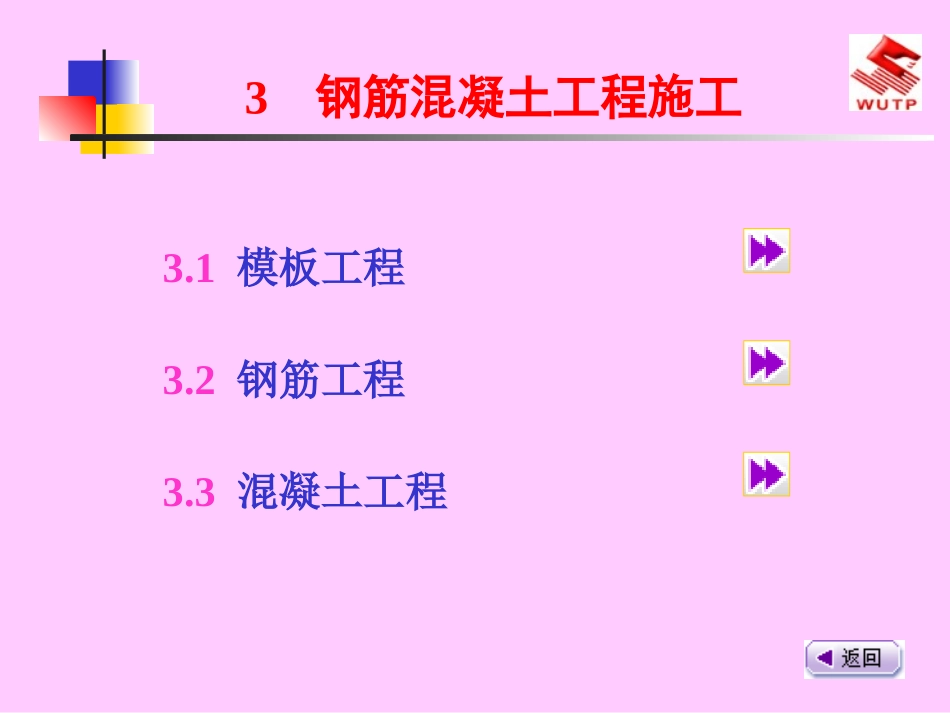

3钢筋混凝土工程施工3.1模板工程3.2钢筋工程3.3混凝土工程3.1模板工程所谓模板，是指施工中保证结构或构件其位置、形状、尺寸正确的模型。模板也是对结构或构件进行防护和方便养护混凝土的工具。对模板的要求是：模板必须有足够的强度、刚度和稳定性，以保证结构或构件的形状和尺寸以及相互位置的正确；模板的构造应简单，且安装和拆除应方便；模板的表面应光洁，使结构或构件的观感好；模板的接缝应少且不应漏浆。按照所用的材料，模板分为木模板、钢模板、钢木模板、铝合金模板、塑料模板、胶合板模板（木、竹）、玻璃钢模板、预应力混凝土薄板模板等；按照施工方法，模板分为现场装拆式模板、固定式模板、移动式模板；按照结构或构件的类型，模板分为基础模板、柱模板、梁模板、楼板模板、墙模板、楼梯模板、壳模板、烟囱模板等。(1)木模板木模板由拼板和拼条组成，如图3.1所示。(2)组合钢模板组合钢模板由钢模板和配件两大部分组成。组合钢模板的模板部分包括平面模板、阴角模板、阳角模板和连接角模（图3.2），配件包括连接件和支承件（图3.3，图3.4）。3.1.1几种常见的模板(3)大模板大模板是指大尺寸的工具式定型模板，如图3.5所示。大模板由面板系统、支撑系统、操作平台以及附件组成。面板系统包括面板、水平加劲肋、竖楞。支撑体系主要是承受水平荷载，防止模板倾覆，增加模板的刚度，包括支撑桁架和地脚螺丝操作平台包括平台架、脚手平台和防护栏杆。附件主要有穿墙螺栓和上口卡子。(4)滑升模板滑升模板由模板系统、操作平台系统和提升机具系统三部分组成，如图3.6所示。图3.1拼板的构造(a)一般拼板;(b)梁侧板的拼板1—板条;2—拼条图3.2钢模板类型(a)平面模板;(b)阳角模板;(c)阴角模板;(d)连接角模1—中纵肋;2—中横肋;3—面板;4—横肋;5—插销孔;6—纵肋;7—凸棱;8—凸鼓;9—U形卡孔;10—钉子孔图3.3钢模板连接件(a)U形卡连接;(b)L形插销连接;(c)钩头螺栓连接;(d)紧固螺栓连接;(e)对拉螺栓连接图3.4钢桁架示意图(a)整榀式；(b)组合式图3.5大模板构造示意图图3.6滑升模板组成示意图在现浇结构中，主要是柱、梁、板、墙等几种构件的模板。（1）柱模板柱模板由侧模板和支撑组成。（2）梁模板梁模板由侧模和底模以及支撑组成。（3）楼板模板楼板模板由底模和支撑组成。3.1.2几种主要构件的模板(4)墙模板墙模板由侧模板和支撑组成。墙模板安装应注意：①要保证模板的垂直度，其支撑应与柱支撑成为整体。②要解决好混凝土的侧压力问题。拆除模板的日期应根据构件的性质、用途和混凝土的凝结硬化速度以及施工气温等确定。模板的拆除应符合以下规定：①非承重构件，应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时，方可拆除；②承重构件应在与结构相同、养护条件相同的试块达到表3.1规定的强度后方可拆除；3.1.3模板的拆除③在拆除模板过程中，如发现混凝土有影响结构安全的质量问题时，应暂停拆除，经过处理后，方可继续拆除；④已拆除模板及其支架的结构，应在混凝土强度达到设计强度后才能允许承受全部计算荷载。表3.1整体式结构拆模时所需的混凝土强度项次结构类型结构跨度（m）按设计混凝土强度的标准值百分率计（%）1板≤2＞2，≤8＞850751002梁、拱、壳≤8＞8751003悬臂梁构件≤2＞2751003.2钢筋工程钢筋进场应按验收批组织验收。钢筋应有产品合格证、出厂检验报告，每捆钢筋均应有标牌，进场钢筋应按进场的批次和产品的抽样检验方案抽取试样作机械性能试验，合格后方可使用。3.2.1钢筋的进场验收钢筋冷拉是在常温下，以超过钢筋屈服强度的拉应力强力拉伸钢筋，使钢筋产生塑性变形，提高钢筋强度，节约钢材。钢筋的冷拉可以采用控制应力和控制冷拉率两种方法。3.2.2钢筋的加工钢筋的加工包括冷拉、冷拔、调直、除锈、切断、弯曲成型、绑扎、焊接、机械连接等。3.2.2.1钢筋冷拉钢筋冷拔是使细钢筋（直径6～8mm）通过钨合金拔丝模孔进行强力拉拔，使钢筋产生塑性变形。由于其轴向被拉伸、径向被压缩，内部晶格变形，因而抗拉强度提高，但塑性降低。3.2.2.2钢筋冷拔钢筋调直是指将钢筋调整成为使用时的直线状态。钢筋调直宜用机械...
