天正建筑日照分析精简版教程VIP免费

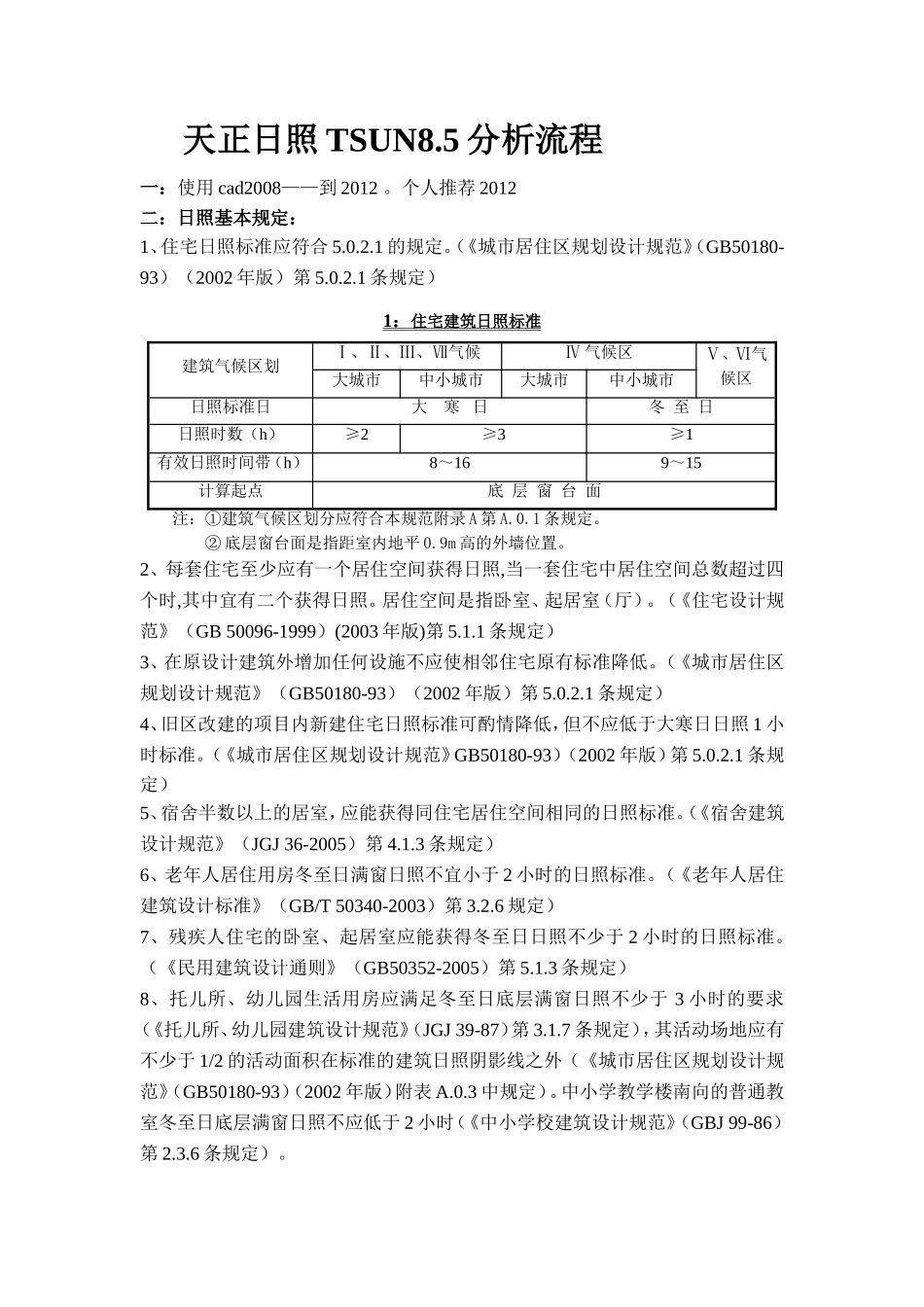

天正日照TSUN8.5分析流程一：使用cad2008——到2012。个人推荐2012二：日照基本规定：1、住宅日照标准应符合5.0.2.1的规定。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第5.0.2.1条规定）1：住宅建筑日照标准建筑气候区划Ⅰ、Ⅱ、Ⅲ、Ⅶ气候Ⅳ气候区Ⅴ、Ⅵ气候区大城市中小城市大城市中小城市日照标准日大寒日冬至日日照时数（h）≥2≥3≥1有效日照时间带（h）8～169～15计算起点底层窗台面注：①建筑气候区划分应符合本规范附录A第A.0.1条规定。②底层窗台面是指距室内地平0.9m高的外墙位置。2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照。居住空间是指卧室、起居室（厅）。（《住宅设计规范》（GB50096-1999）(2003年版)第5.1.1条规定）3、在原设计建筑外增加任何设施不应使相邻住宅原有标准降低。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第5.0.2.1条规定）4、旧区改建的项目内新建住宅日照标准可酌情降低，但不应低于大寒日日照1小时标准。（《城市居住区规划设计规范》GB50180-93）（2002年版）第5.0.2.1条规定）5、宿舍半数以上的居室，应能获得同住宅居住空间相同的日照标准。（《宿舍建筑设计规范》（JGJ36-2005）第4.1.3条规定）6、老年人居住用房冬至日满窗日照不宜小于2小时的日照标准。（《老年人居住建筑设计标准》（GB/T50340-2003）第3.2.6规定）7、残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准。（《民用建筑设计通则》（GB50352-2005）第5.1.3条规定）8、托儿所、幼儿园生活用房应满足冬至日底层满窗日照不少于3小时的要求（《托儿所、幼儿园建筑设计规范》（JGJ39-87）第3.1.7条规定），其活动场地应有不少于1/2的活动面积在标准的建筑日照阴影线之外（《城市居住区规划设计规范》（GB50180-93）（2002年版）附表A.0.3中规定）。中小学教学楼南向的普通教室冬至日底层满窗日照不应低于2小时（《中小学校建筑设计规范》（GBJ99-86）第2.3.6条规定）。9、医院病房楼应满足冬至日日照不低于2小时的日照标准（《城市居住区规划设计规范》（GB50180-93）（2002年版）附表A.0.3中规定）。10、疗养院半数以上的疗养室应能获得冬至日不小于2小时的日照标准。（《民用建筑设计通则》（GB50352-2005）第5.1.3条规定）11、居住区（含小区与组团）内的组团绿地应满足有不少于1/3的绿地面积在标准的建筑日照阴影线范围之外。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第7.0.4.1条规定）满足上述日照要求即视为日照符合国家标准。三：分析流程：1：设置-日照设置：绘图单位：米或者毫米为单位都可。地点：选择日照分析的区域。标注当前设置如下：当前标准：下拉菜单-配置管理器出现‘日照分析标准’如下设置：有效日照设置、累计方法、日照窗分析、时间设置。根据不同地区的日照要求设置不同的日照分析标准。日照窗分析设置中：如图：满窗日照分析：当某一时刻A和B两点同时有阳光直射，即认定这一时刻整个窗户有有效日照。窗台中点分析：当某一时刻窗的中点O有阳光直射，即认定这一时刻整个窗户有有效日照。精度设置：即误差值。2、基本建模先打开一张总图，只保留建筑的外轮廓线。红线内为新建项目，红线外为已建项目，日照分析的结果，既要考虑新建的日照情况，更要考虑新建项目是否对已建有遮挡。1：基本建模：A：建筑高度建筑高度（24000）：输入建筑的高度建筑底标高（0）：建议选用相对高度为建筑底标高，以便后面分析容易辨别。可以设置所有建筑物中底标高最低的一个为0，其他底标高就往上加。用建筑高度命令，把所有的要考虑的建筑平面图都执行一遍。所得到下面的图：3：日照分析。A：点面分析。阴影轮廓：本命令用于绘制出各遮挡物在给定平面上所产生的各个时刻的阴影轮廓线。只选新建建筑物，计算高度选择所以建筑中底标高最低点。选取地区、节气和起始时间后，点取“确定”，程序即自动计算并显示所选建筑物的阴影轮廓，勾选“计算多个时刻”复选框时，生成每一个时间间隔的阴影轮廓，同时在生成的每一时刻的阴影轮廓上标注该时刻的时间。图...
