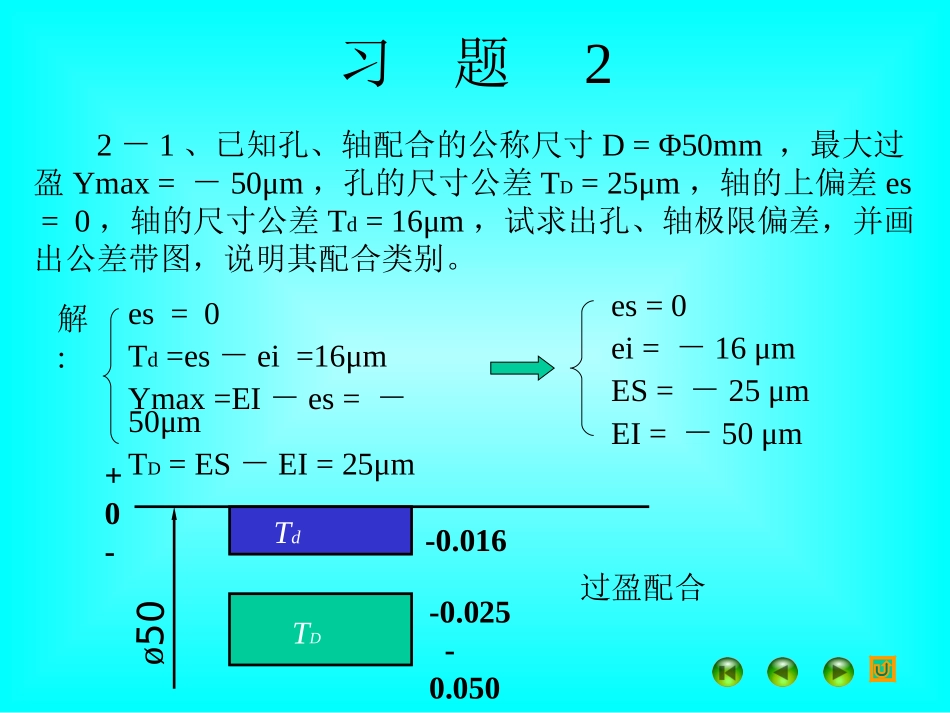

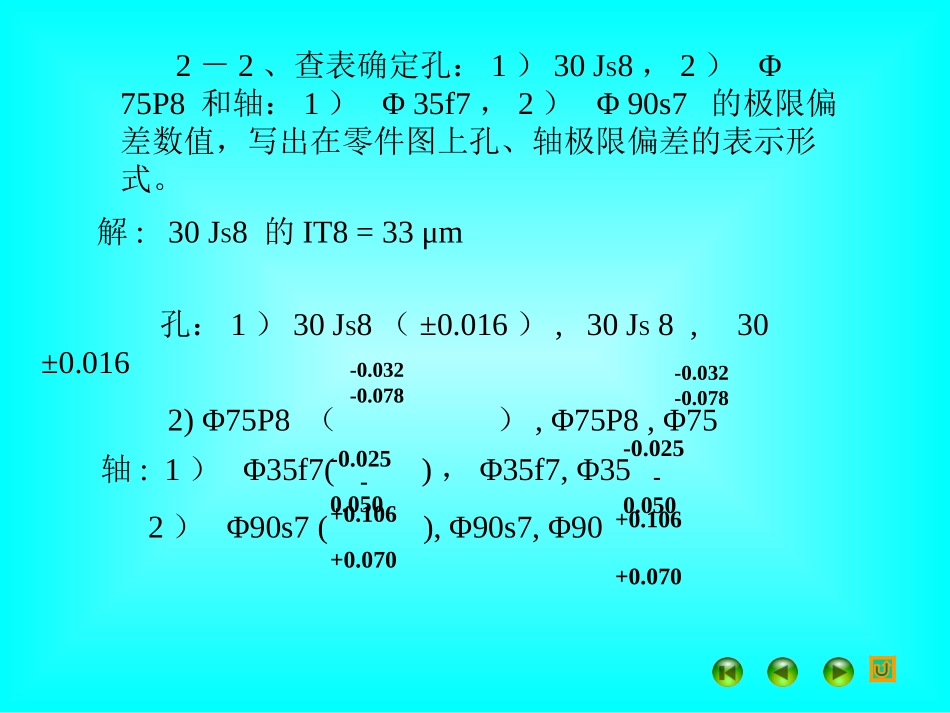

习题武汉理工大学武汉理工大学机电工程学院机械设计部张宏习题22－1、已知孔、轴配合的公称尺寸D=Φ50mm，最大过盈Ymax=－50μm，孔的尺寸公差TD=25μm，轴的上偏差es=0，轴的尺寸公差Td=16μm，试求出孔、轴极限偏差，并画出公差带图，说明其配合类别。解:es=0Td=es－ei=16μmYmax=EI－es=－50μmTD=ES－EI=25μmes=0ei=－16μmES=－25μmEI=－50μm过盈配合+0-ø50TdTD-0.016-0.025-0.0502－2、查表确定孔：1）30JS8，2）Φ75P8和轴：1）Φ35f7，2）Φ90s7的极限偏差数值，写出在零件图上孔、轴极限偏差的表示形式。孔：1）30JS8（±0.016）,30JS8,30±0.0162)Φ75P8（）,Φ75P8,Φ75-0.032-0.078-0.032-0.078解:30JS8的IT8=33μm轴:1）Φ35f7()，Φ35f7,Φ352）Φ90s7(),Φ90s7,Φ90-0.025-0.050+0.106+0.070-0.025-0.050+0.106+0.070孔：1）45JS92）Φ100P8解:轴:1）Φ50f72）Φ120p82－3、查表确定孔：1）45±0.031，2）Φ100和轴：1）Φ50，2）Φ120的公差带代号.-0.037-0.091-0.025-0.050+0.091+0.037２－４、有一孔、轴配合，公称尺寸为φ80mm，要求Xmax=+29μm，Ymax=-22μm，试确定配合代号并画出公差带图。1、Tf=TD+Td=│Xmax－Ymax│=0.051mmTd=IT6=0.019mm,TD=IT7=0.030mm2、由基孔制,有φ80H7/?6Xmax=ES－ei≤〔Xmax〕=+0.029mmYmax=EI－es≥〔Ymax〕=－0.022mmTd=es－ei=0.019mmTD=ES－EI=0.030mm解得:+0.001mm≤ei≤＋0.003mm+0.020mm≤es≤＋0.022mm（即ei为基本偏差）查表知ei=＋0.002mm代号为k故es=ei+IT6=＋0.021mm3、检验：因为Xmax=ES－ei=0.030－0.002=+0.028mm＜〔Xmax〕=+0.029mmYmax=EI－es=0－0.021=－0.021mm>〔Ymax〕=－0.022mm所以满足要求,故其配合代号为φ80H7/k64、画出公差带图+0-ø80TdTD+0.030+0.021+0.002配合代号为φ80H7/k680H7k680H780k6习题3Φ0.05Aφ10H7φ35H7φ20h6A0.0060.010.05A0.0050.05A0.02将下列要求表注在零件图上1）圆锥面的圆度公差0.01mm，圆锥面素线的直线度公差0.02mm；2）φ35H7中心线对φ10H7中心线的同轴度公差为0.05mm；3）φ35H7内孔表面的圆柱度公差为0.005mm；4）φ20h6圆柱面的圆度公差为0.006mm；5）φ35H7内孔端面对孔φ10H7的中心线的轴向圆跳动公差0.05mm。6）圆锥面对孔φ10H7中心线的斜向圆跳动公差0.05mm。A习题3－2改正下图中各项几何公差标注上的错误（不得改变几何公差项目）8765432112840-4-8-12μmfff=14μmf=16μmf=24μmA0.010.020.04AA60f3-3、对按下图所示技术要求加工完毕的零件进行采点测量，得到被测导轨的模拟轮廓如图所示，求该被测导轨的直线度误差、位置度误差和平行度误差，并判断其是否合格。因为f=14μm>T=10μm故不合格用水平仪测量导轨的直线度误差，依次测得相邻两点（后点对前点）的高度差为:-8，-8，0，+2.5,+3.5,-4,-3,-6。在坐标纸上按最小条件法和两端点连线法求出所测导轨的直线度误差值。0123456789-4-16-12-8-24-20f1f2最小条件法:f1=11μm两端点连线法:f2=14μm习题3－4解：测量值012345678读树值0-8-80+2.5+3.5-4-3-6累积值0–8-16-16-13.5-10-14-17-23习题3-5：1、说明图样上尺寸和形位遵守什么原则？2、若零件加工后，轴的实际尺寸为19.99mm,直线度误差为0.018mm，分别按三种图样判定是否合格。为什么？φ20-0.0210EΦ0.015Mφ20-0.02100.015φ20-0.0210独立原则包容要求最大实体要求19.979≤da≤20F几何≤T几何=0.015因为da=19.99F几何=0.018>T几何=0.015所以不合格19.979≤da≤20dfe≤dM=2019.979≤da≤20dfe≤dMV=20.015因为da=19.99dfe=da+F几何=20.008>dM所以不合格因为da=19.99dfe=da+F几何=20.008
