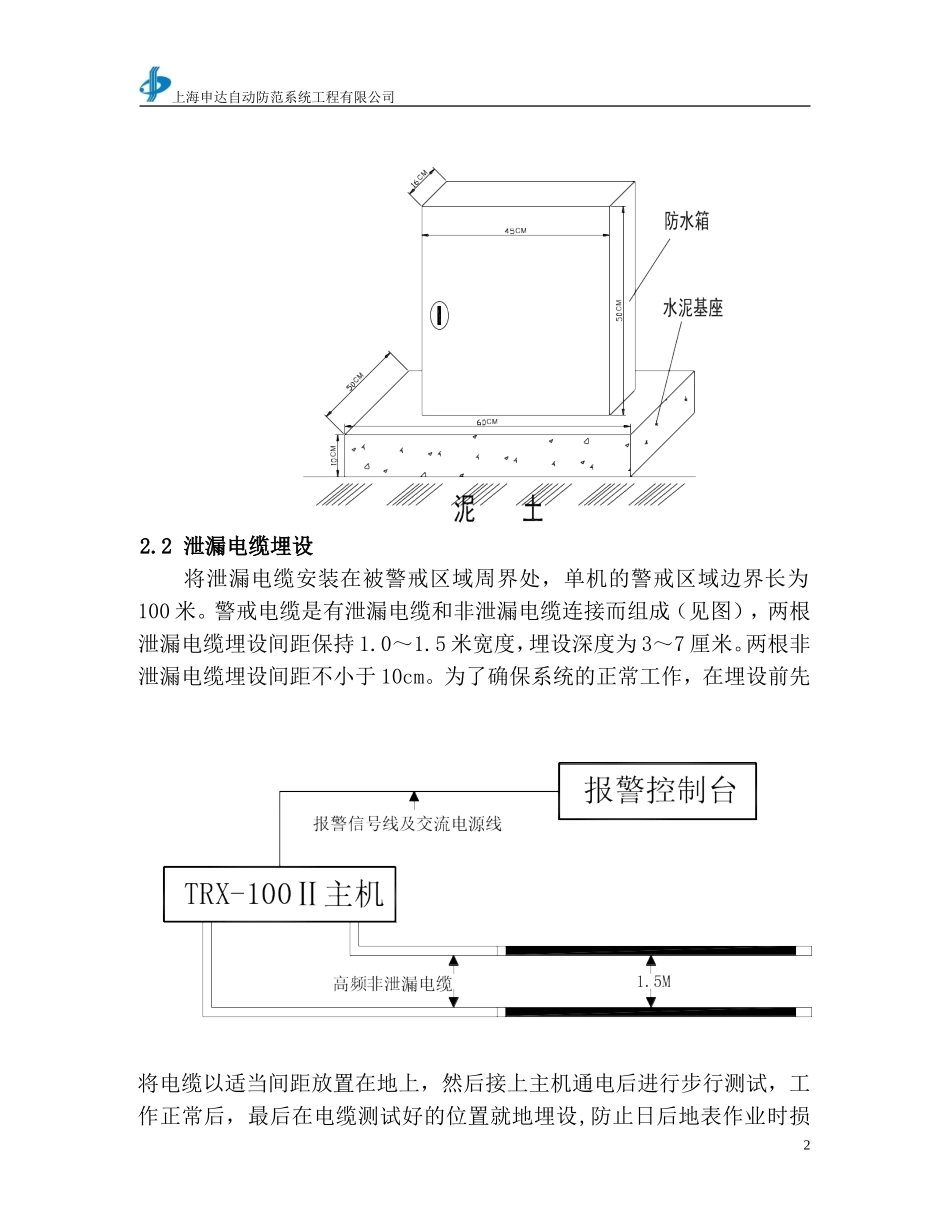

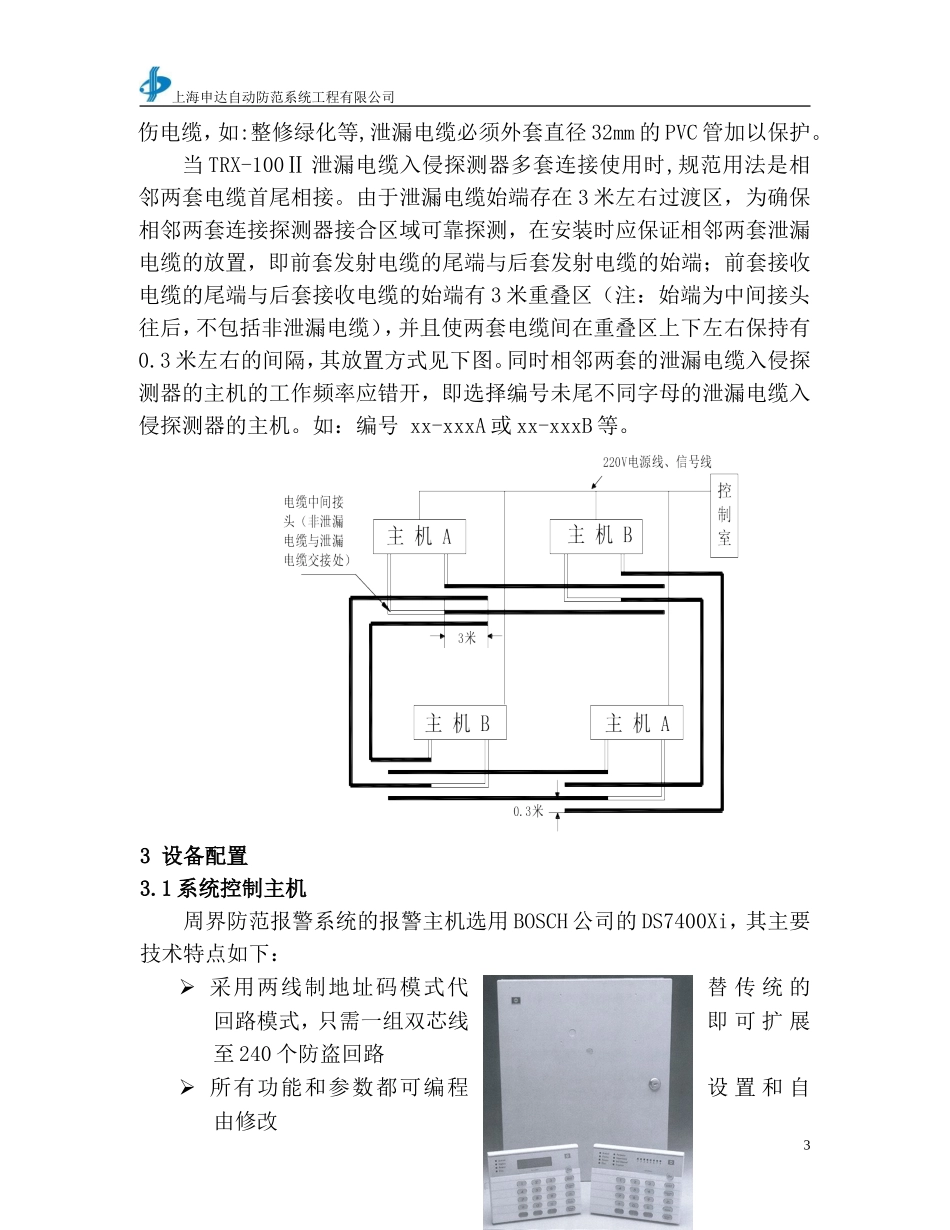

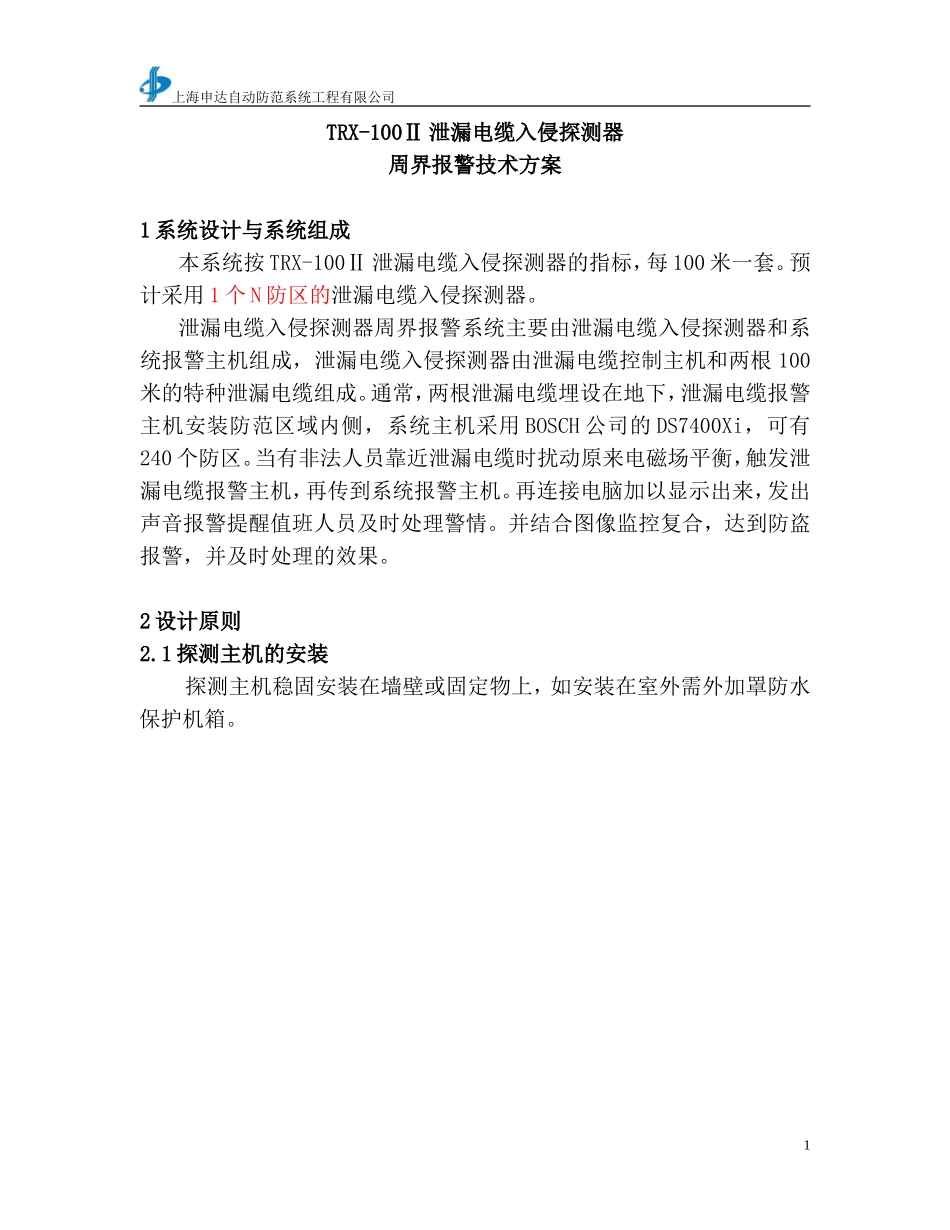

上海申达自动防范系统工程有限公司TRX-100Ⅱ泄漏电缆入侵探测器周界报警技术方案1系统设计与系统组成本系统按TRX-100Ⅱ泄漏电缆入侵探测器的指标，每100米一套。预计采用1个N防区的泄漏电缆入侵探测器。泄漏电缆入侵探测器周界报警系统主要由泄漏电缆入侵探测器和系统报警主机组成，泄漏电缆入侵探测器由泄漏电缆控制主机和两根100米的特种泄漏电缆组成。通常，两根泄漏电缆埋设在地下，泄漏电缆报警主机安装防范区域内侧，系统主机采用BOSCH公司的DS7400Xi，可有240个防区。当有非法人员靠近泄漏电缆时扰动原来电磁场平衡，触发泄漏电缆报警主机，再传到系统报警主机。再连接电脑加以显示出来，发出声音报警提醒值班人员及时处理警情。并结合图像监控复合，达到防盗报警，并及时处理的效果。2设计原则2.1探测主机的安装探测主机稳固安装在墙壁或固定物上，如安装在室外需外加罩防水保护机箱。1上海申达自动防范系统工程有限公司2.2泄漏电缆埋设将泄漏电缆安装在被警戒区域周界处，单机的警戒区域边界长为100米。警戒电缆是有泄漏电缆和非泄漏电缆连接而组成（见图），两根泄漏电缆埋设间距保持1.0～1.5米宽度，埋设深度为3～7厘米。两根非泄漏电缆埋设间距不小于10cm。为了确保系统的正常工作，在埋设前先将电缆以适当间距放置在地上，然后接上主机通电后进行步行测试，工作正常后，最后在电缆测试好的位置就地埋设,防止日后地表作业时损2上海申达自动防范系统工程有限公司伤电缆，如:整修绿化等,泄漏电缆必须外套直径32mm的PVC管加以保护。当TRX-100Ⅱ泄漏电缆入侵探测器多套连接使用时,规范用法是相邻两套电缆首尾相接。由于泄漏电缆始端存在3米左右过渡区，为确保相邻两套连接探测器接合区域可靠探测，在安装时应保证相邻两套泄漏电缆的放置，即前套发射电缆的尾端与后套发射电缆的始端；前套接收电缆的尾端与后套接收电缆的始端有3米重叠区（注：始端为中间接头往后，不包括非泄漏电缆），并且使两套电缆间在重叠区上下左右保持有0.3米左右的间隔，其放置方式见下图。同时相邻两套的泄漏电缆入侵探测器的主机的工作频率应错开，即选择编号未尾不同字母的泄漏电缆入侵探测器的主机。如：编号xx-xxxA或xx-xxxB等。3设备配置3.1系统控制主机周界防范报警系统的报警主机选用BOSCH公司的DS7400Xi，其主要技术特点如下：采用两线制地址码模式代替传统的回路模式，只需一组双芯线即可扩展至240个防盗回路所有功能和参数都可编程设置和自由修改3上海申达自动防范系统工程有限公司90个用户码400个事件记录240+8个防区可任意分为8个分区，完全独立操作可连接15个键盘RS232接口可直接连接打印机可控制电锁作简单门禁控制支持主要的通信格式，可拨叫传呼机留下数字信息可由电脑进行远程编程、布/撤防和输出控制UL认证，CSFM认可，CE认证整个系统由系统报警主机、探测器主机、泄漏电缆三部分组成：3.2泄漏电缆入侵探测器泄漏电缆入侵探测器主机，如图所示：该系统由探测器主机和两根按设计要求特殊加工的泄漏电缆两部分组成。探测器主机由电源单元、发射电源、接收电源。信号处理单元和检测单元组成。作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根非泄漏电缆组成。非泄漏电缆每根标称长度为10米，泄漏电缆每根标称长度为100米。3.2.1工作原理发射单元产生高频能量馈入发射泄漏电缆中，并在电缆中传输。当能量沿泄漏电缆传送时，部分能量通过电缆的隙缝漏入空间，在被警戒空间范围内建立电磁场，其中一部分能量被安装在附近的接收泄漏电缆4上海申达自动防范系统工程有限公司接收，形成收发能量直接耦合。当入侵者进入两根电缆形成的感应区内时，这部分电磁能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被处理单元检测出来，并推动报警指示灯点亮，同时使继电器触点打开,信号输出到控制中心。3.2.2设备性能指标探测器主机工作电压：交流220V报警输出形式：继电器触点，开路报警警戒长度：100M泄漏电缆埋设间距：1.0～1.5米(误差小于5%)泄漏电缆安置深度：3～7cm消耗功率：<15W环境温度：电缆:-25℃～+70℃主机:-25℃～+70℃重量：主机：5Kg...
