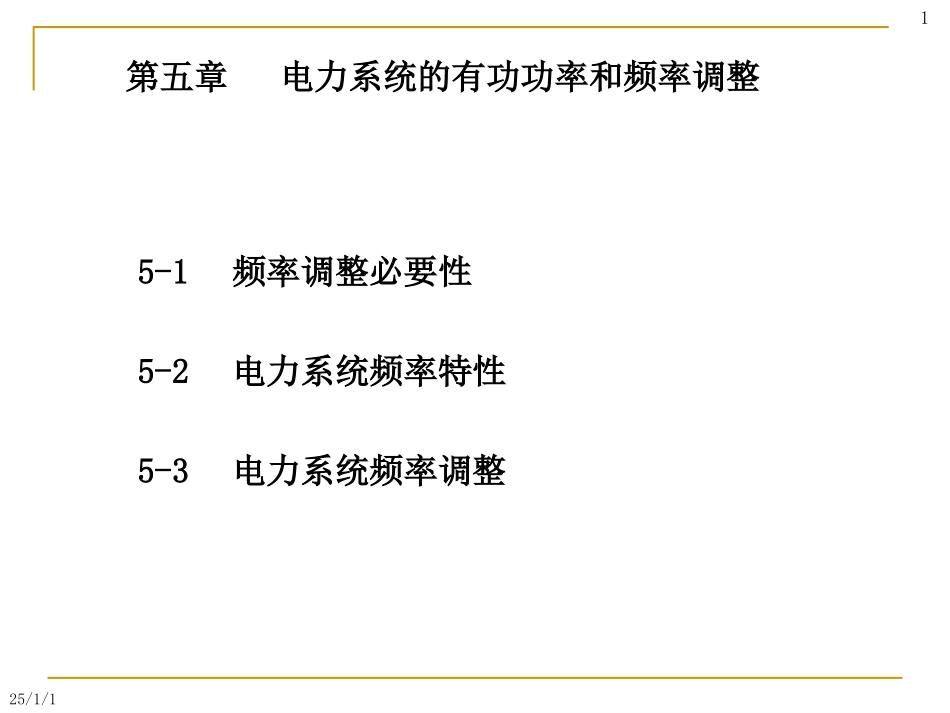

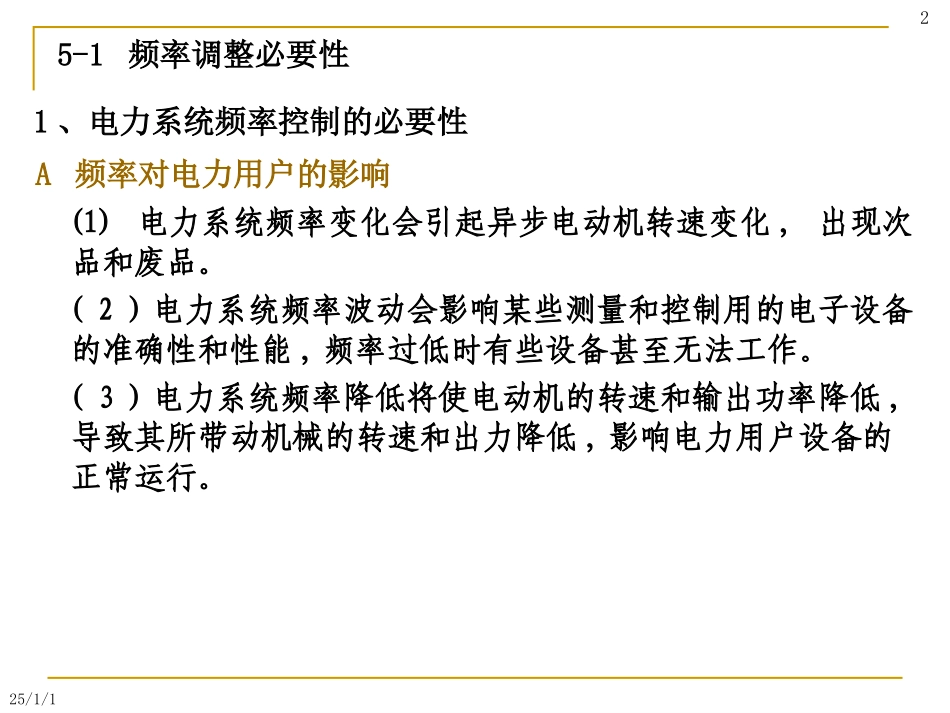

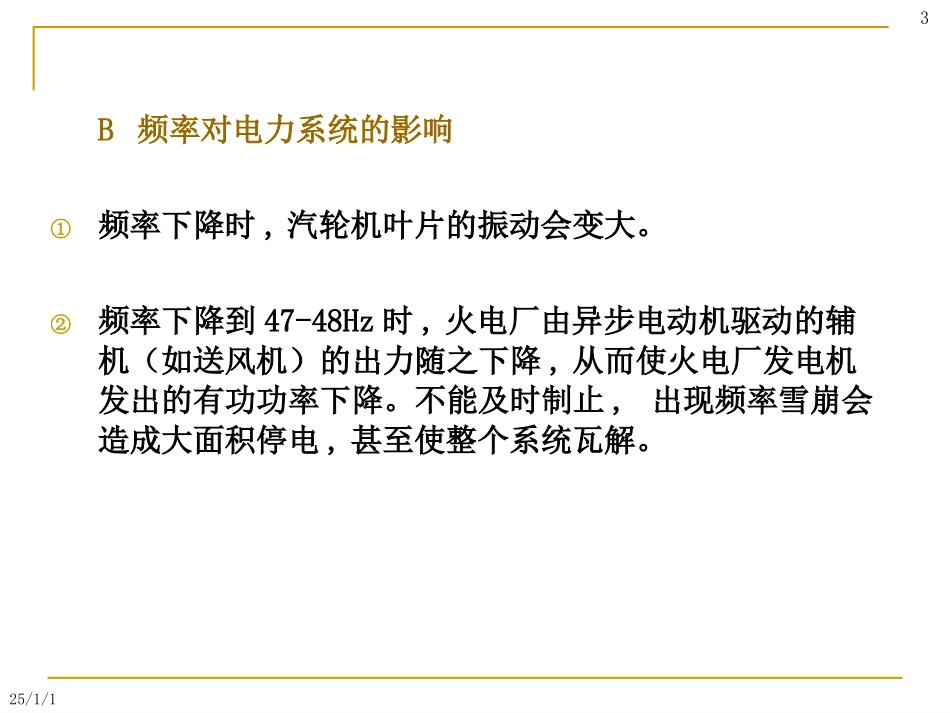

25/1/115-1频率调整必要性5-2电力系统频率特性5-3电力系统频率调整第五章电力系统的有功功率和频率调整25/1/125-1频率调整必要性A频率对电力用户的影响(1)电力系统频率变化会引起异步电动机转速变化,出现次品和废品。（2）电力系统频率波动会影响某些测量和控制用的电子设备的准确性和性能,频率过低时有些设备甚至无法工作。（3）电力系统频率降低将使电动机的转速和输出功率降低,导致其所带动机械的转速和出力降低,影响电力用户设备的正常运行。1、电力系统频率控制的必要性25/1/13B频率对电力系统的影响①频率下降时,汽轮机叶片的振动会变大。②频率下降到47-48Hz时,火电厂由异步电动机驱动的辅机（如送风机）的出力随之下降,从而使火电厂发电机发出的有功功率下降。不能及时制止,出现频率雪崩会造成大面积停电,甚至使整个系统瓦解。25/1/14③发电厂的厂用机械多使用异步电动机带动的，系统频率降低将使电动机功率降低，影响电厂正常运行。④电力系统频率下降时,异步电动机和变压器的励磁电流增加,使无功消耗增加,引起系统电压下降。电压崩溃不变↓→↑→↑→→↓→:∝=VQIVffEVmm↓↓↓→P↓→n↓→2ff25/1/15A维持电力系统频率在允许范围之内电力系统频率是靠电力系统内并联运行的所有发电机组发出的有功功率总和与系统内所有负荷消耗(包括网损)的有功功率总和之间的平衡来维持的。但是电力系统的负荷是时刻变化的,从而导致系统频率变化。为了保证电力系统频率在允许范围之内，就是要及时调节系统内并联运行机组有功功率。2、电力系统有功功率控制的必要性25/1/16当系统频率在额定值附近时，虽然频率满足要求，但没有说明哪些机组参与并联运行，并联运行的机组各应该发多少有功功率。电力系统有功功率控制的任务之一就是要解决这个问题。这就是电力系统经济调度问题。B提高电力系统运行的经济性25/1/17电力系统的规模在不断地扩大,已经出现了将几个区域电力系统联在一起组成的联合电力系统，有的联合电力系统实行分区域控制，要求不同区域系统间交换的电功率和电量按事先约定的协议进行。这时电力系统有功功率控制要对不同区域系统之间联络线上通过的功率和电量实行控制。C保证联合电力系统的协调运行25/1/18①为什么P和f联系起来②有功功率平衡③调频原理④调频方法和措施3、本章的主要内容25/1/19事故分析事故分析1972年7月20日，浙江电网因常湖线输送功率过大，导致发热弛度增大，而对低压线放电，继电保护动作跳闸造成系统稳定破坏，频率急剧下降，结果造成浙江电网全面瓦解，全省约71.5％的用户停电1972年7月20日，浙江电网因常湖线输送功率过大，导致发热弛度增大，而对低压线放电，继电保护动作跳闸造成系统稳定破坏，频率急剧下降，结果造成浙江电网全面瓦解，全省约71.5％的用户停电1972年7月27日，湖北电网因继电保护误动作，武汉电网频率急剧下降，迫使青山、黄石两个电厂全停。1972年7月27日，湖北电网因继电保护误动作，武汉电网频率急剧下降，迫使青山、黄石两个电厂全停。瑞典南部系统，于1983年12月27日因斯德哥尔摩西北部的海尔迈变电所进行倒闸操作时设备损坏造成单相接地故障，使几条线路切除造成电压大幅度降低。后来甚至发展到南北电网解列，频率和电压急剧下降，南部电网完全崩溃而大面积停电，事故损失达5000万美元瑞典南部系统，于1983年12月27日因斯德哥尔摩西北部的海尔迈变电所进行倒闸操作时设备损坏造成单相接地故障，使几条线路切除造成电压大幅度降低。后来甚至发展到南北电网解列，频率和电压急剧下降，南部电网完全崩溃而大面积停电，事故损失达5000万美元25/1/1105-2电力系统频率特性一、电力系统综合负荷的静态频率特性二、发电机组和电力系统等效发电机组的功率频率静态特性三、电力系统的频率特性25/1/111系统负荷组成图13-1有功功率负荷的变化1－第一种负荷分量；2－第二种负荷分量3－第三种负荷分量4－实际的负荷变化曲线1.变化幅度很小，变化周期较短（一般为10s以内）的负荷分量；2.变化幅度较大，变化周期较长（一般为10s～3min）的负荷分量，属于这类负荷的主要有电炉，延压机械，电气机车等；3.变化缓慢的持续变动负荷，引起负...
