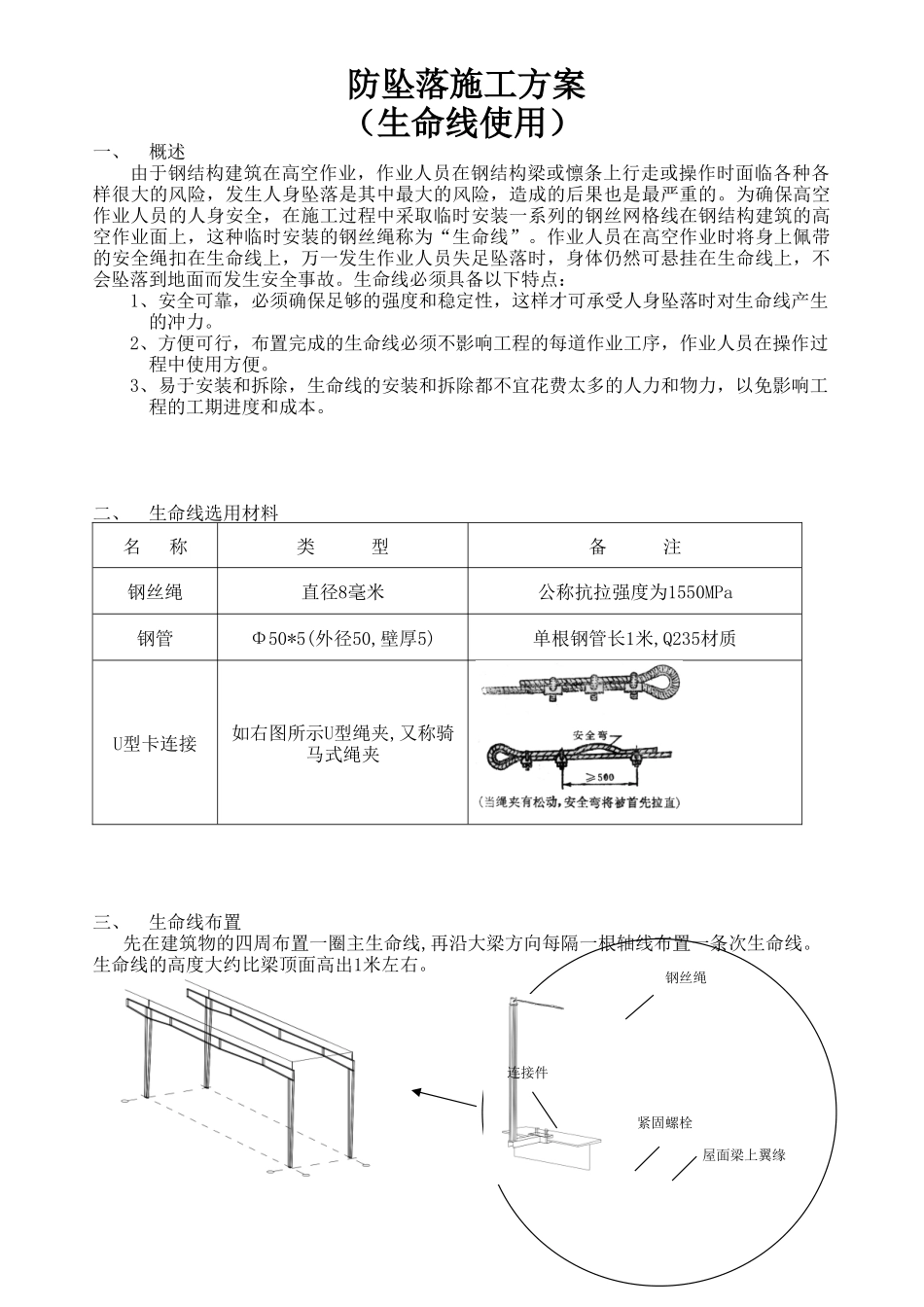

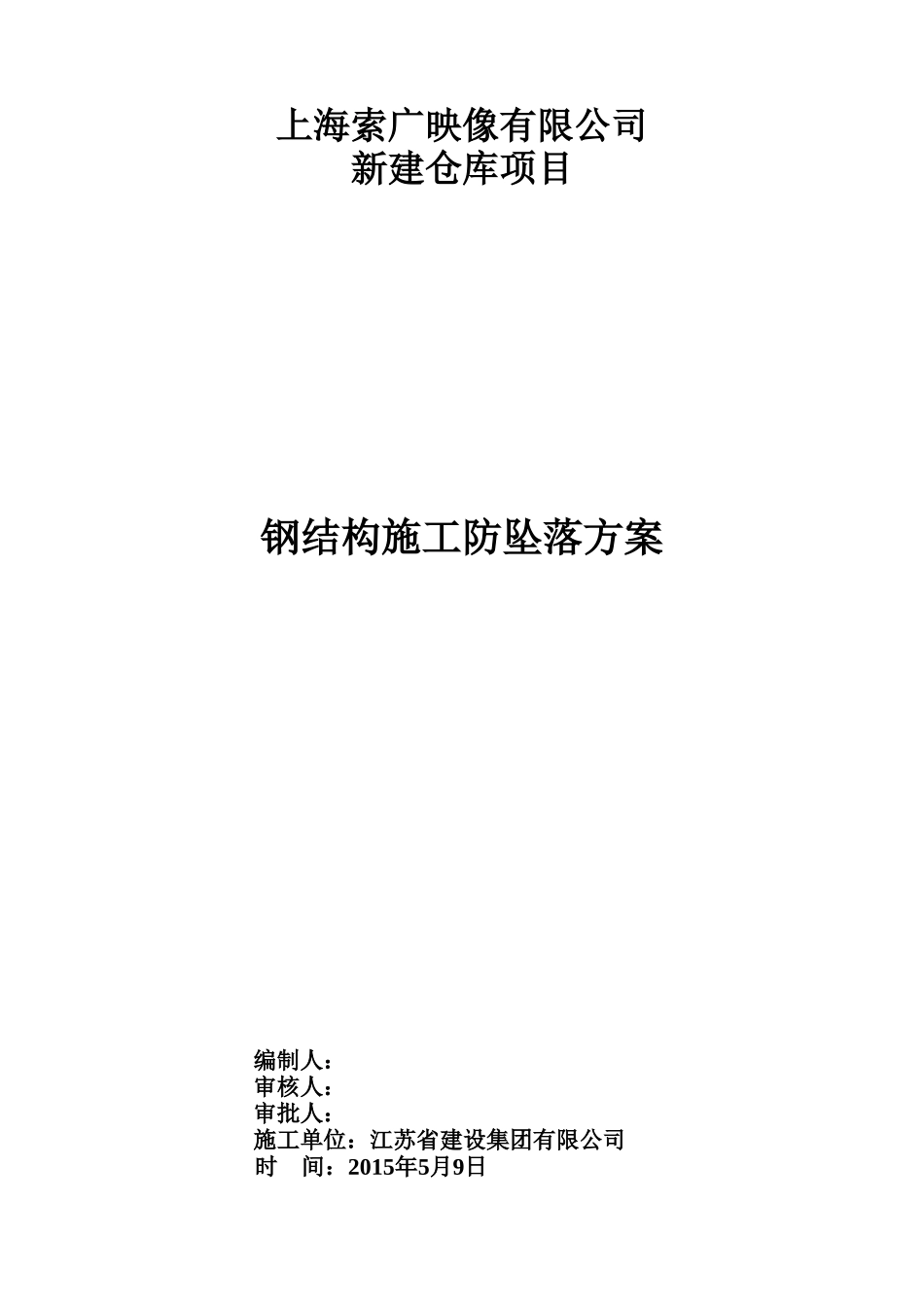

上海索广映像有限公司新建仓库项目钢结构施工防坠落方案编制人：审核人：审批人：施工单位：江苏省建设集团有限公司时间：2015年5月9日防坠落施工方案（生命线使用）一、概述由于钢结构建筑在高空作业，作业人员在钢结构梁或懔条上行走或操作时面临各种各样很大的风险，发生人身坠落是其中最大的风险，造成的后果也是最严重的。为确保高空作业人员的人身安全，在施工过程中采取临时安装一系列的钢丝网格线在钢结构建筑的高空作业面上，这种临时安装的钢丝绳称为“生命线”。作业人员在高空作业时将身上佩带的安全绳扣在生命线上，万一发生作业人员失足坠落时，身体仍然可悬挂在生命线上，不会坠落到地面而发生安全事故。生命线必须具备以下特点：1、安全可靠，必须确保足够的强度和稳定性，这样才可承受人身坠落时对生命线产生的冲力。2、方便可行，布置完成的生命线必须不影响工程的每道作业工序，作业人员在操作过程中使用方便。3、易于安装和拆除，生命线的安装和拆除都不宜花费太多的人力和物力，以免影响工程的工期进度和成本。二、生命线选用材料名称类型备注钢丝绳直径8毫米公称抗拉强度为1550MPa钢管Φ50*5(外径50,壁厚5)单根钢管长1米,Q235材质U型卡连接如右图所示U型绳夹,又称骑马式绳夹三、生命线布置先在建筑物的四周布置一圈主生命线,再沿大梁方向每隔一根轴线布置一条次生命线。生命线的高度大约比梁顶面高出1米左右。钢丝绳连接件紧固螺栓屋面梁上翼缘生命线立面示意图轻钢结构建筑系统主次结构施工作业处于悬空作业状态，是高空坠落事故的高发阶段之一，设置生命线系统是预防高空坠落安全事故的较为经济的有效措施。常见生命线系统设置方法，旨在为预防事故的发生提供指导意见并提供一些可供参照的简便措施。施工作业风险分析轻钢结构建筑吊装作业前，现场项目经理部必须组织安全管理人员、施工管理人员和施工技术管理人员根据建筑的特点、施工工序等进行作业风险分析，并据此制定有针对性的防坠落保护措施。以下图片列举部分作业风险的状况：图一、结构吊装图二、次结构及支撑杆件安装图三涂刷防火涂料四、高空移动高空作业基本个人防护用品：进行结构安装作业的人员需配备安全帽、安全鞋、高亮度反光背心、双钩全身式安全带等基本个人防护用品。个人安全防护用品必须符合国标要求，作业人员须正确穿戴。高空悬空作业防坠落措施:消除高空坠落风险的最好方法是将高空作业安排在地面进行，在无法将高空作业全部转移到地面进行时，部分地面拼装以减少高空作业量也是降低风险的选择。下图展示的是地面进行部分拼装后进行整体吊装的图片。五、地面拼装图六、整体吊装利用轻钢结构钢架，设置生命线是为悬空作业人员提供坠落保护的有效手段之一。以下是几种利用钢架设置生命线的参考图片。图七、利用脚手架钢管、扣件固定于刚架上的生命线系统图八、使用专门制作的生命线立杆固定于刚架上的生命线系统图十一、利用多层结构钢柱架设生命线架设生命线注意事项：.生命线应在地面拼装时安装就位，随大梁一起吊装，以减少高空作业的风险。每一榀梁上均需设置。.生命线必须架设在固定立杆上，离开梁的上翼缘高度可在0.9~1.2米，以提高挂点。.立杆间距应根据立杆的强度、立杆支撑点的承载力确定，不得大于7.5米。.生命线应适度张紧，中部下垂可参照表二。表二生命线下垂参考值立杆间距（m）181512963下垂量矢高(mm)300280280200150150生命线须选用直径不小于8mm、最小破断力不小于38.1KN的钢丝绳（符合GB8918-2006），端部固定必须使用绳卡连接的方式，用绳卡连接时，应满足表一的要求，同时应保证连接强度不得小于钢丝绳破断拉力的85%，禁止用打结的方式来固定。表一绳卡表正确的绳卡固定方式.须根据可能坠落的高度，合理选择安全带连接绳的长度。.应根据刚架构件断面、支撑点处的钢板厚度以及屈服强度，调整立杆间距，断面较小、钢板较薄的刚架上立杆间距要适当缩小。施工安全专项方案须包含生命线系统方案，投入使用前必须经现场试验以验证其安全性。下图是经过试验的一套生命线系统，立杆为60x60x4的方管，立杆间距不大于7.5米。六、生命线使用时的注意事项和维护1.作业人员...
