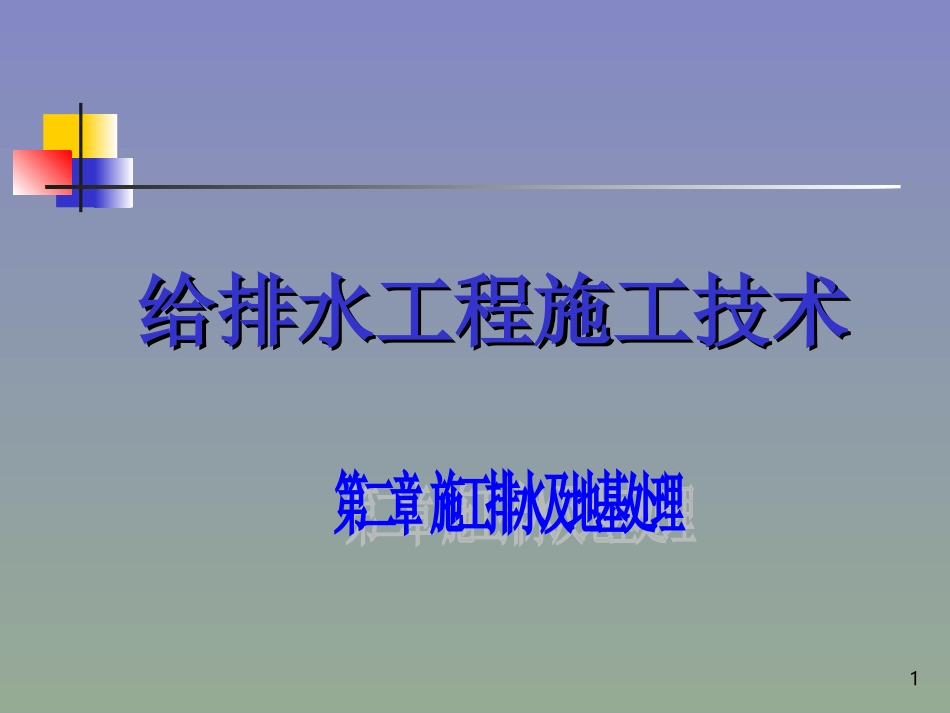

第二章_施工排水及地基处理VIP免费

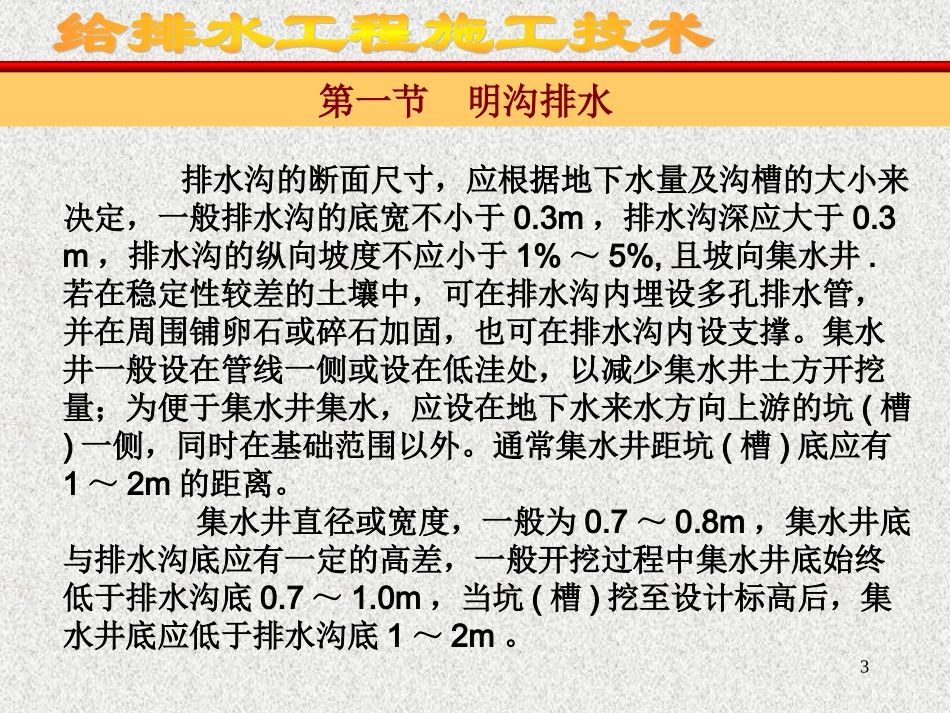

1给排水工程施工技术给排水工程施工技术2施工排水主要指地下水的排除，同时也包括地面水的排除。坑(槽)开挖，使坑(槽)内的水位低于原地下水位，导致地下水易于流入坑(槽)内，地面水也易于流入坑(槽)内。由于坑(槽)内有水，使施工条件恶化，严重时，会使坑(槽)壁土体坍落，地基土承载力下降，影响土的强度和稳定性。会导致给水排水管道、新建的构筑物或附近的已建构筑物破坏。因此,在施工时必须做好施工排水。施工排水有明沟排水和人工降低地下水位排水两种方法。不论采用哪种方法，都应将地下水位降到槽底以下一定深度，改善槽底的施工条件；稳定边坡；稳定槽底；防止地基土承载力下降。概要3排水沟的断面尺寸，应根据地下水量及沟槽的大小来决定，一般排水沟的底宽不小于0.3m，排水沟深应大于0.3m，排水沟的纵向坡度不应小于1%～5%,且坡向集水井.若在稳定性较差的土壤中，可在排水沟内埋设多孔排水管，并在周围铺卵石或碎石加固，也可在排水沟内设支撑。集水井一般设在管线一侧或设在低洼处，以减少集水井土方开挖量；为便于集水井集水，应设在地下水来水方向上游的坑(槽)一侧，同时在基础范围以外。通常集水井距坑(槽)底应有1～2m的距离。集水井直径或宽度，一般为0.7～0.8m，集水井底与排水沟底应有一定的高差，一般开挖过程中集水井底始终低于排水沟底0.7～1.0m，当坑(槽)挖至设计标高后，集水井底应低于排水沟底1～2m。第一节明沟排水4一、明沟排水坑(槽)开挖时，为排除渗入坑(槽)的地下水和流入坑(槽)内的地面水，一般可采用明沟排水。明沟排水是将流入坑(槽)内的水，经排水沟将水汇集到集水井，然后用水泵抽走的排水方法，如图2-1所示。明沟法排水通常是当坑(槽)开挖到接近地下水位时，先在坑(槽)中央开挖排水沟，使地下水不断地流入排水沟，再开挖排水沟两侧土。如此一层层挖下去，直至挖到接近槽底设计高程时，将排水沟移至沟槽一侧或两侧。开挖过程，如图2-2所示第一节明沟排水5第一节明沟排水6集水井间距应根据土质、地下水量及水泵的抽水能力确定，一般间隔50～150m设置一个集水井。一般都在开挖坑(槽)之前就已挖好。目前主要是用人工开挖集水井，为防止开挖时或开挖后集水井井壁的塌方，须进行加固。当土质较好时，地下不量不大的情况下，通常采用木框法加固。当土质不稳定,地下水量较大的情况下，通常先打入一圈至井底以下约0.5m的板桩加固。也可以采用混凝土管下沉法。集水井井底还需铺垫约0.3m厚的卵石或碎石组成反滤层，以免从井底涌入大量泥砂造成集水井周围地面塌陷。第一节明沟排水7为保证集水井附近的槽底稳定，集水井与槽底有一定距离，在坑(槽)与集水井间设进水口，进水口的宽度一般为1～1.2m。为了保证进水口的坚固，应采用木板、竹板支撑。排水沟、进水口需要经常疏通，集水井需要经常清除井底的积泥，保持必要的存水深度以保证水泵的正常工作。明沟排水是一种常用的简易的降水方法，适用于少量地下水的排除，以及槽内的地表水和雨水的排除。对软土或土层中含有细砂、粉砂或淤泥层，不宜采用这种方法。第一节明沟排水8人工降低地下水位排水就是在含水层中布设井点进行抽水，地下水位下降后形成降落漏斗。如果坑(槽)底位于降落漏斗以上，就基本消除了地下水对施工的影响。地下水位是在坑（槽）开挖前预先降落的,并维持到坑(槽)土方回填，如图2-3所示。人工降低地下水位一般有轻型井点、喷射井点、电渗井点、管井井点、深井井点等方法。本节主要阐述轻型井点降低地下水位。各类井点适用范围见表2-3。第二节人工降低地下水位9各种井点的适用范围表2-3第二节人工降低地下水位井点类型渗透系数（m/d）降低水位深度（m）单层轻型井点0.1～503～6多层轻型井点0.1～506～12喷射井点0.1～208～20电渗井点〈0.1根据选用的井点确定管井井点20～200根据选用的水泵确定深井井点10～250〉1510一、轻型井点轻型井点又分为单层轻型井点和多层轻型井点两种。单层轻型井点适用于粉砂、细砂、中砂、粗砂等，渗透系数为0.1～50m/d，降深小于6m。多层轻型井点适用渗透系数0.1～50m/d，降深为6～12m。轻型井点降水效果显著，应用广泛，并有成套设备可选用。（一）轻型井点的组成...
