房屋建筑--第八章 楼板层构造VIP免费

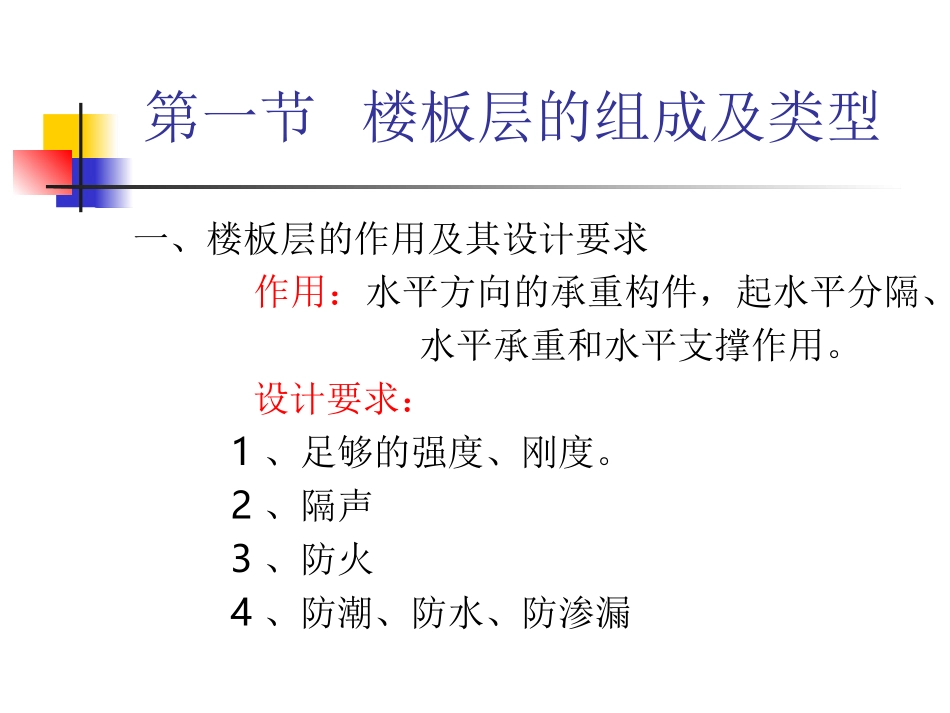

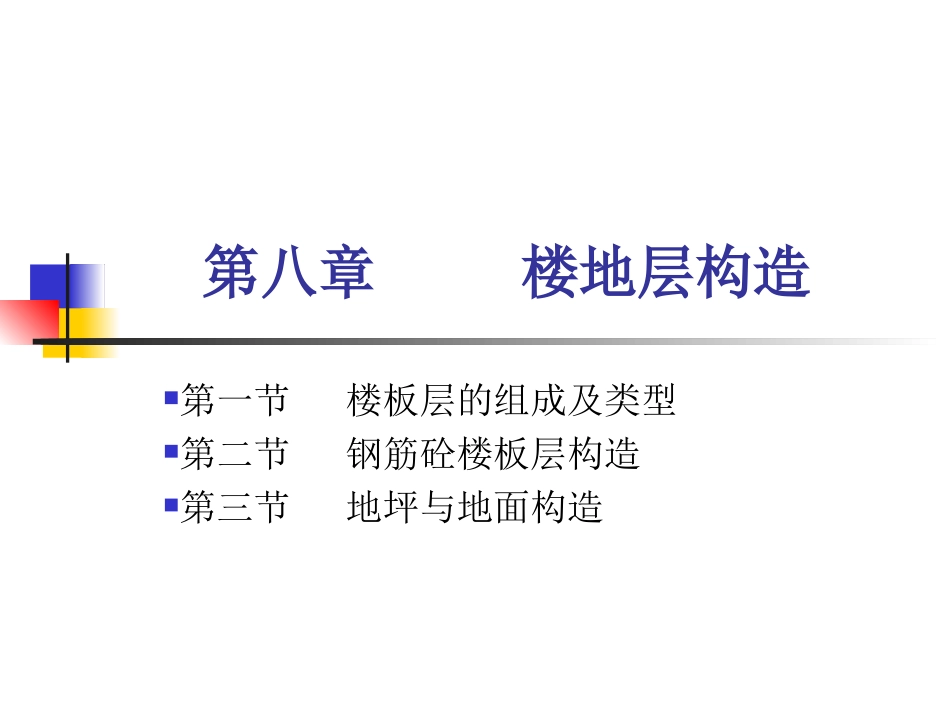

第八章楼地层构造第一节楼板层的组成及类型第二节钢筋砼楼板层构造第三节地坪与地面构造第一节楼板层的组成及类型一、楼板层的作用及其设计要求作用：水平方向的承重构件，起水平分隔、水平承重和水平支撑作用。设计要求：1、足够的强度、刚度。2、隔声3、防火4、防潮、防水、防渗漏二、楼板层的基本组成二、楼板层的基本组成1、楼板面层：保护楼板、分布荷载、绝缘、隔声、室内装饰2、楼板结构层3、附加层：主要用以设置满足隔声、防水、隔热、保温、绝缘等作用的部分4、楼板顶棚层：保护楼板，装饰室内三、楼板的类型1、木楼板2、砖拱楼板3、钢筋砼楼板4、压型钢板组合楼板三、楼板的类型木楼板三、楼板的类型砖拱地板三、楼板的类型钢筋砼楼板三、楼板的类型压型钢板组合楼板第二节钢筋砼楼板层构造现浇整体式钢筋砼楼板预制装配式钢筋砼楼板装配整体式钢筋砼楼板一、现浇整体式钢筋砼楼板（一）板式楼板：（二）梁板式楼板：（三）压型钢板组合楼板：（四）无梁楼板：（一）板式楼板荷载传递途径：荷载→板→墙适用于平面尺寸较小的部位：厨房、卫生间、公共走廊等（二）梁板式楼板荷载传递途径：荷载→板→梁（或次梁→主梁）→墙（或柱）梁：次梁、主梁板：单向板（L2/L1>3）双向板(L2/L1≤2)（二）梁板式楼板1、楼板结构的经济尺度主梁：跨度L：5-9M，高度h：（1/14-1/8）L次梁：跨度（主梁的间距）L：4-6M高度h：（1/18-1/2）L板：跨度L：1.7-2.5M厚度T:单向板:一般为板跨的1/35-1/30双向板：一般为板跨的1/40-1/35（二）梁板式楼板2、板的结构布置板的结构布置是指设计过程中，对楼板的承重构件作合理的安排，使其受力合理，并与建筑设计相协调。（三）无梁楼板（三）无梁楼板跨度≤6m，板厚≥120mm底面平整，增加了室内的净空高度，有利于采光和通风．但楼板厚度较大，这种楼板比较适用于荷载较大，管线较多的商店和仓库等。（四）压型钢板组合楼板压型钢板+现浇砼（四）压型钢板组合楼板1、压型钢板组合楼板的基本构成A、楼面层B、组合板：钢衬板+现浇砼C、钢梁D、顶棚（四）压型钢板组合楼板2、压型钢板类型二、预制装配式钢筋砼楼板（一）预制板的类型实心平板槽形板空心板1、实心平板跨度：2.4M以内厚度：跨度的1/30,一般为50-80MM宽度：600-900MM适用：过道、小房间、卫生间、阳台板、雨篷板等2、槽形板2、槽形板是一种梁板结合的构件，即在实心板的两侧设有纵肋，构成┌┐形截面。板跨:3～7.2M宽度:600～200MM厚度:25～30MM肋高:120～300MM分正槽板┌┐和反槽板3、空心板3、空心板圆孔、方孔、椭圆孔中型板:板跨:4.5M以内宽度:500-1500常见的600-1200MM厚度:90-120MM大型板:板跨:4-7.2M宽度:1200-1500MM厚度:180-240MM(三)预制板的细部处理1、板在墙上的搁置构造①搁置宽度：≥80mm②坐浆：厚度≥10mm1、板在墙上的搁置构造③拉结钢筋2、板在梁上的搁置构造3、板缝的处理（1）板的侧缝处理V型缝、U型缝、凹槽缝3、板缝的处理（2）剩余板缝的处理①板缝差在60以内时，调整板缝宽度；②板缝差在60-120MM时，墙边挑两皮砖；③板缝差在120-200MM或因竖向管道沿墙边通过时，可局部现浇板带；④板缝差超过200MM时，应重新选择板的规格。3、板缝的处理4、预制板上设立隔墙A、隔墙支承在梁上B、隔墙支承在板的纵肋上C、板缝隙内配钢筋支承隔墙D、隔墙支承在承墙梁上4、预制板上设立隔墙4、预制板上设立隔墙三、装配整体式钢筋砼楼板（一）密肋填充块楼板：密肋小梁合填充块整体现浇而成。（二）叠合楼板：预制板上浇注现浇钢筋砼层叠合而成的楼板结构。四、楼板层防水1、楼面排水2、楼板、墙身的防水处理(1)楼板防水(2)穿楼板立管的防水处理（3）对淋水墙面的处理四、楼板层防水四、楼板层防水五、顶棚构造1、直接式顶棚(1)直接喷、刷涂料：大白浆，石灰浆等(2)抹灰顶棚：先抹灰，再喷涂。(3)贴面式装修：粘贴墙纸、泡沫塑料板等2、吊式顶棚(1)木龙骨吊顶（2）金属龙骨吊顶第三节地坪与地面构造一、地坪构造1、作用2、组成一、地坪构造面层和附加层：同楼板层基层：为地坪层的承重层，一般为土壤。垫层：为基层和...
