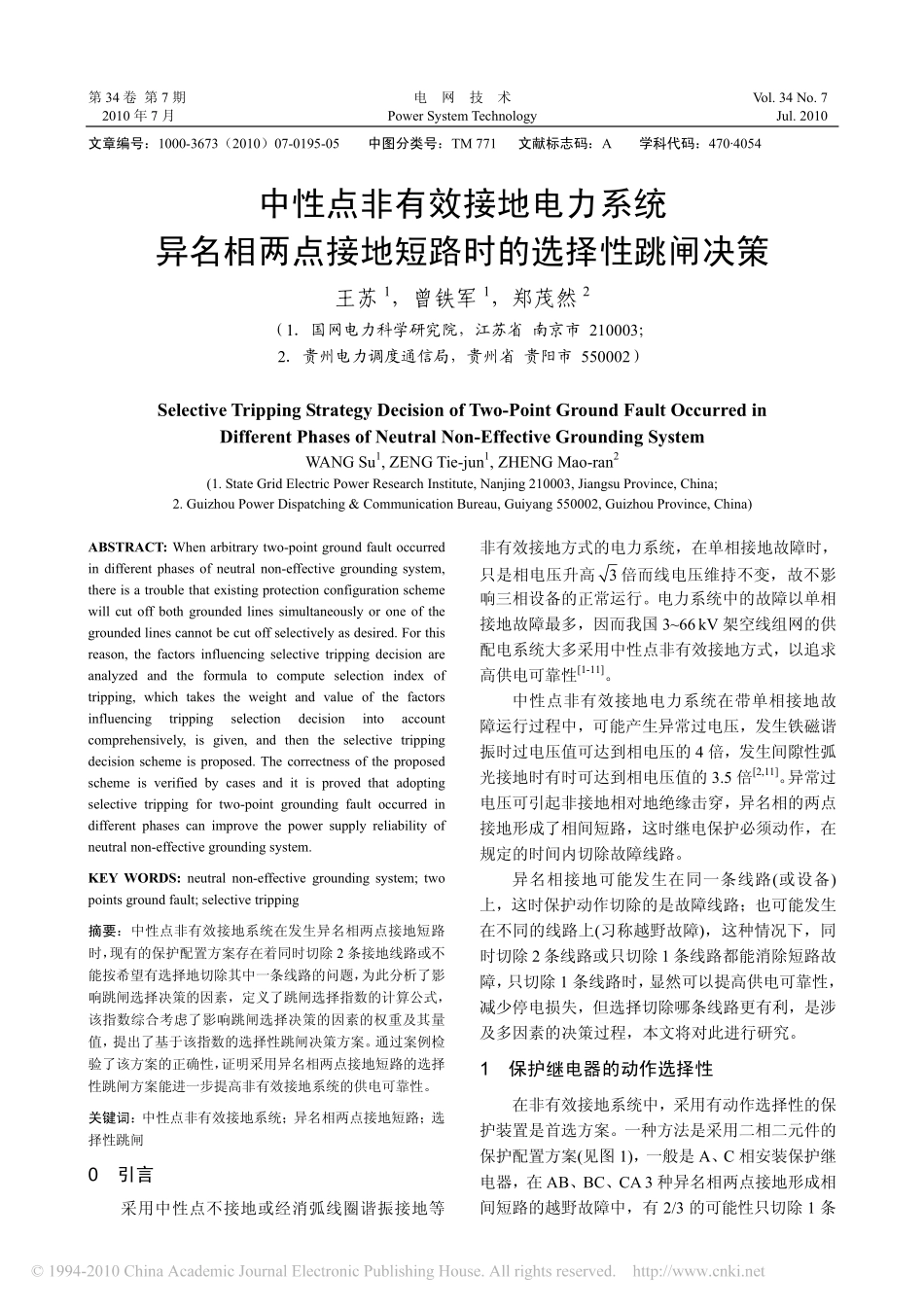

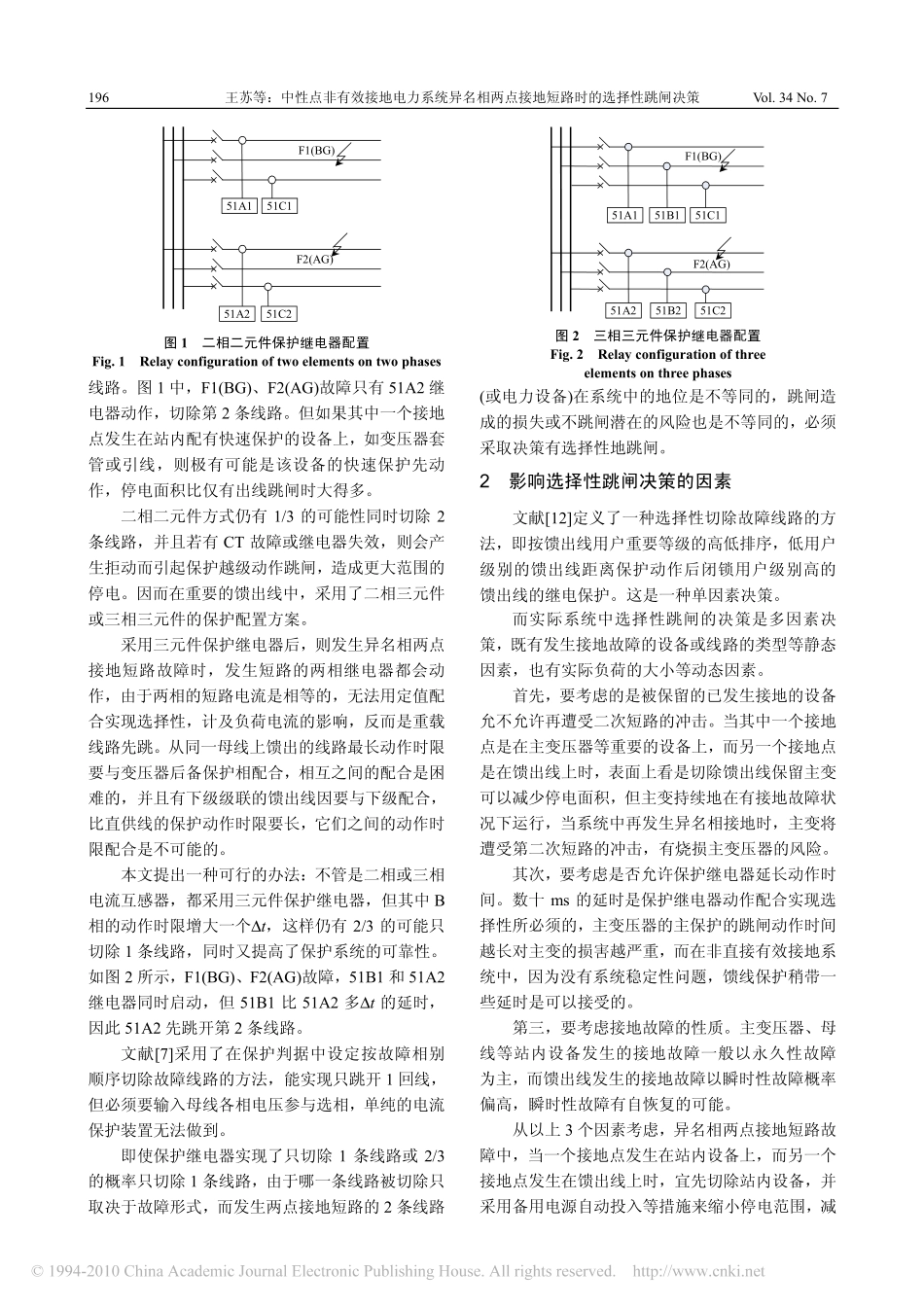

第34卷第7期电网技术Vol.34No.72010年7月PowerSystemTechnologyJul.2010文章编号：1000-3673（2010）07-0195-05中图分类号：TM771文献标志码：A学科代码：470·4054中性点非有效接地电力系统异名相两点接地短路时的选择性跳闸决策王苏1，曾铁军1，郑茂然2（1．国网电力科学研究院，江苏省南京市210003；2．贵州电力调度通信局，贵州省贵阳市550002）SelectiveTrippingStrategyDecisionofTwo-PointGroundFaultOccurredinDifferentPhasesofNeutralNon-EffectiveGroundingSystemWANGSu1,ZENGTie-jun1,ZHENGMao-ran2(1.StateGridElectricPowerResearchInstitute,Nanjing210003,JiangsuProvince,China;2.GuizhouPowerDispatching&CommunicationBureau,Guiyang550002,GuizhouProvince,China)ABSTRACT:Whenarbitrarytwo-pointgroundfaultoccurredindifferentphasesofneutralnon-effectivegroundingsystem,thereisatroublethatexistingprotectionconfigurationschemewillcutoffbothgroundedlinessimultaneouslyoroneofthegroundedlinescannotbecutoffselectivelyasdesired.Forthisreason,thefactorsinfluencingselectivetrippingdecisionareanalyzedandtheformulatocomputeselectionindexoftripping,whichtakestheweightandvalueofthefactorsinfluencingtrippingselectiondecisionintoaccountcomprehensively,isgiven,andthentheselectivetrippingdecisionschemeisproposed.Thecorrectnessoftheproposedschemeisverifiedbycasesanditisprovedthatadoptingselectivetrippingfortwo-pointgroundingfaultoccurredindifferentphasescanimprovethepowersupplyreliabilityofneutralnon-effectivegroundingsystem.KEYWORDS:neutralnon-effectivegroundingsystem;twopointsgroundfault;selectivetripping摘要：中性点非有效接地系统在发生异名相两点接地短路时，现有的保护配置方案存在着同时切除2条接地线路或不能按希望有选择地切除其中一条线路的问题，为此分析了影响跳闸选择决策的因素，定义了跳闸选择指数的计算公式，该指数综合考虑了影响跳闸选择决策的因素的权重及其量值，提出了基于该指数的选择性跳闸决策方案。通过案例检验了该方案的正确性，证明采用异名相两点接地短路的选择性跳闸方案能进一步提高非有效接地系统的供电可靠性。关键词：中性点非有效接地系统；异名相两点接地短路；选择性跳闸0引言采用中性点不接地或经消弧线圈谐振接地等非有效接地方式的电力系统，在单相接地故障时，只是相电压升高3倍而线电压维持不变，故不影响三相设备的正常运行。电力系统中的故障以单相接地故障最多，因而我国3~66kV架空线组网的供配电系统大多采用中性点非有效接地方式，以追求高供电可靠性[1-11]。中性点非有效接地电力系统在带单相接地故障运行过程中，可能产生异常过电压，发生铁磁谐振时过电压值可达到相电压的4倍，发生间隙性弧光接地时有时可达到相电压值的3.5倍[2,11]。异常过电压可引起非接地相对地绝缘击穿，异名相的两点接地形成了相间短路，这时继电保护必须动作，在规定的时间内切除故障线路。异名相接地可能发生在同一条线路(或设备)上，这时保护动作切除的是故障线路；也可能发生在不同的线路上(习称越野故障)，这种情况下，同时切除2条线路或只切除1条线路都能消除短路故障，只切除1条线路时，显然可以提高供电可靠性，减少停电损失，但选择切除哪条线路更有利，是涉及多因素的决策过程，本文将对此进行研究。1保护继电器的动作选择性在非有效接地系统中，采用有动作选择性的保护装置是首选方案。一种方法是采用二相二元件的保护配置方案(见图1)，一般是A、C相安装保护继电器，在AB、BC、CA3种异名相两点接地形成相间短路的越野故障中，有2/3的可能性只切除1条196王苏等：中性点非有效接地电力系统异名相两点接地短路时的选择性跳闸决策Vol.34No.7F1(BG)F2(AG)51C151A151A251C2图1二相二元件保护继电器配置Fig.1Relayconfigurationoftwoelementsontwophases线路。图1中，F1(BG)、F2(AG)故障只有51A2继电器动作，切除第2条线路。但如果其中一个接地点发生在站内配有快速保护...
