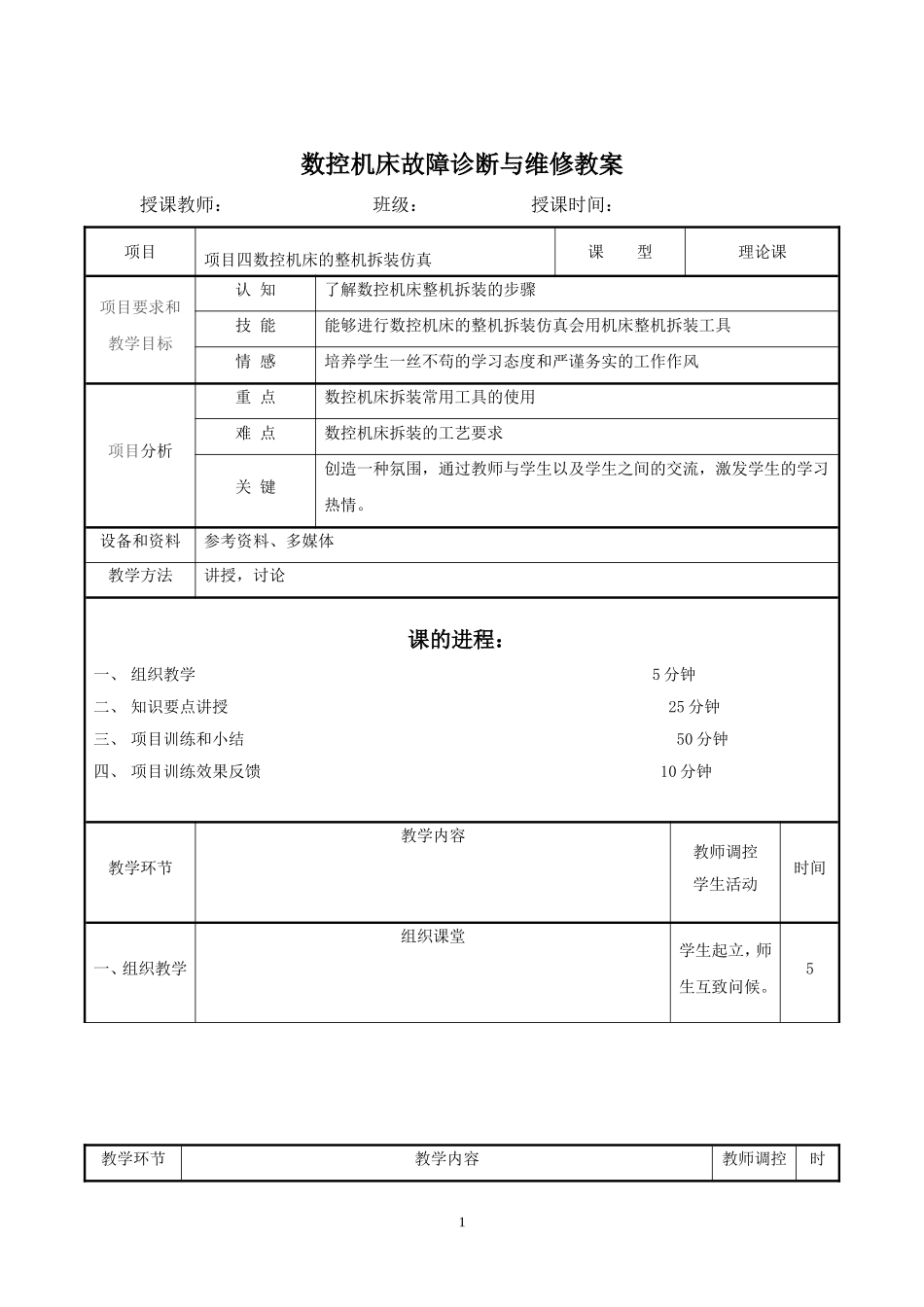

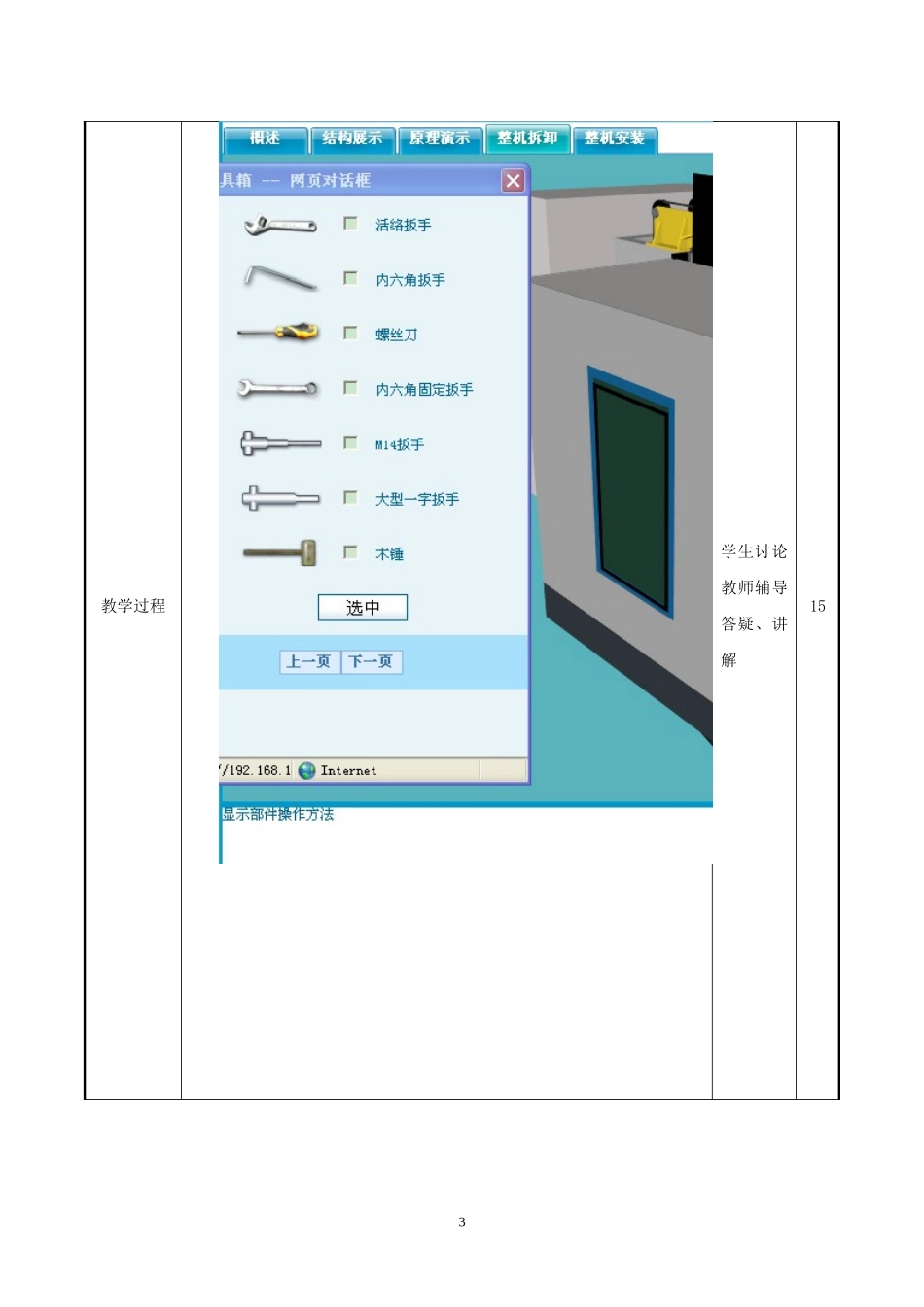

数控机床故障诊断与维修教案授课教师：班级：授课时间：项目项目四数控机床的整机拆装仿真课型理论课项目要求和教学目标认知了解数控机床整机拆装的步骤技能能够进行数控机床的整机拆装仿真会用机床整机拆装工具情感培养学生一丝不苟的学习态度和严谨务实的工作作风项目分析重点数控机床拆装常用工具的使用难点数控机床拆装的工艺要求关键创造一种氛围，通过教师与学生以及学生之间的交流，激发学生的学习热情。设备和资料参考资料、多媒体教学方法讲授，讨论课的进程：一、组织教学5分钟二、知识要点讲授25分钟三、项目训练和小结50分钟四、项目训练效果反馈10分钟教学环节教学内容教师调控学生活动时间一、组织教学组织课堂学生起立，师生互致问候。5教学环节教学内容教师调控时1学生活动间教学过程（一）打开仿真软件点击进入整机拆卸界面，我们可以看到如下页面，现将页面的区间说明如下：A区：显示部件操作方法。B区：显示操作是否成功，并提示下一步操作。C区：零件库，按拆卸步骤从上到下依次排列，点击白色三角形，可向上或向下浏览零件。正常情况下图标显示为灰白色，表示零件尚未从设备上拆卸下来，拆卸完成后相应的零件图片会变亮。拆卸时，既可根据零件图自上而下进行，也可选择某个零件跳步拆卸。把鼠标放在零件的图标上，会显示拆卸该零件所需的工具。拆卸方法：点击右下侧工具箱图标，系统会在3D窗口跳出工具栏，如下图，在进行拆卸前必须选择正确的工具（选好后，必须点击“选中”按钮），才能进行拆卸，否则会出现“请选择正确的工具”的提示对话框，学生讨论教师辅导答疑152教学过程学生讨论教师辅导答疑、讲解153当我们选择“内六角扳手”，点击“选中”按钮，并单击“机床罩壳”后，罩壳便自动开始拆卸了。4其他机床零件拆卸方法与之类似，本处不做重复列举。5教学过程附：整机拆卸步骤说明：1．机床罩壳拆卸切断电源，拆除电线、油管与气管，分别拆除机床罩壳的连接螺丝，分别拆卸机床罩壳。选择工具：内六角扳手。（FA-40M加工中心的整机结构拆卸：使用的工具均为内六角扳手）2.刀库罩壳拆卸拆除刀库罩壳的连接螺丝，拆卸刀库罩壳，起吊螺栓放在刀库的起吊螺栓孔内，用起吊设备吊住起吊螺栓。3．刀库拆卸拆除刀库与刀库支架连接螺丝，拆卸刀库。4．主轴箱罩壳拆卸拆除主轴箱罩壳在主轴箱上的连接螺丝，拆卸主轴箱罩壳。5．打刀缸拆卸拆除打刀缸时在主轴箱上的连接螺丝，拆卸打刀缸。6．主轴伺服电机拆卸拆除主轴伺服电机在主轴箱上的固定螺丝，松动并取出同步带，保证不会被皮带扣住的情况下，拆卸主轴伺服电机。7．槽板拆卸拆除主轴箱右侧槽板在立柱上的连接螺丝，取下槽板。8．Z轴拉罩拆除拆除在主轴箱两侧拉罩压板螺丝，取下压板与拉罩，二根钢管搁在立柱两组工艺孔上，并穿过立柱内平衡块的工艺孔，起吊螺栓固定在主轴箱上，用起吊设备吊住主轴箱。9．Z轴螺母拆卸拆除螺母套与螺母座的连接螺丝，使滚珠丝杆螺母套能退出螺母座。10．Z轴滑块压板拆卸拆除滑块压板在主轴箱上的连接螺丝，取下滑块压板。11．主轴箱拆卸拆除滑动道轨座与主轴箱的连接螺丝，拆除平衡块上链条与主轴箱的连接螺丝，起吊设备吊起主轴箱，滑动道轨座留在固定导轨学生讨论教师辅导答疑、讲解156上。12．X轴右边伸缩套拆卸拆除X轴右边伸缩套的连接螺丝，取下右边伸缩套。13．X轴左边伸缩套拆卸拆除X轴左边伸缩套的连接螺丝，取下左边伸缩套。14．X轴滑动压板拆卸拆除X轴导轨上滑动压板的连接螺丝。15．X轴螺母座拆卸712．X轴右边伸缩套拆卸拆除X轴右边伸缩套的连接螺丝，取下右边伸缩套。13．X轴左边伸缩套拆卸拆除X轴左边伸缩套的连接螺丝，取下左边伸缩套。14．X轴滑动压板拆卸拆除X轴导轨上滑动压板的连接螺丝。15．X轴螺母座拆卸拆除X轴滚珠丝杆螺母座在工作台上的连接螺丝，再拆除螺母座的两根定位锥销。16．工作台拆拆卸拆除工作台与滑动导轨座连接螺丝，起吊设备吊起工作台，使之脱离下拖板，滑动导轨座留在固定导轨上，X轴螺母座留在滚珠丝杆上。17．Y轴后边伸缩套拆卸拆除Y轴后边伸缩套的连接螺丝，取下后边伸缩套。18．Y轴前边伸缩套拆卸拆除Y轴前边伸缩套的连接螺丝，取...
