剪力墙变截面时应该如何处理？VIP免费

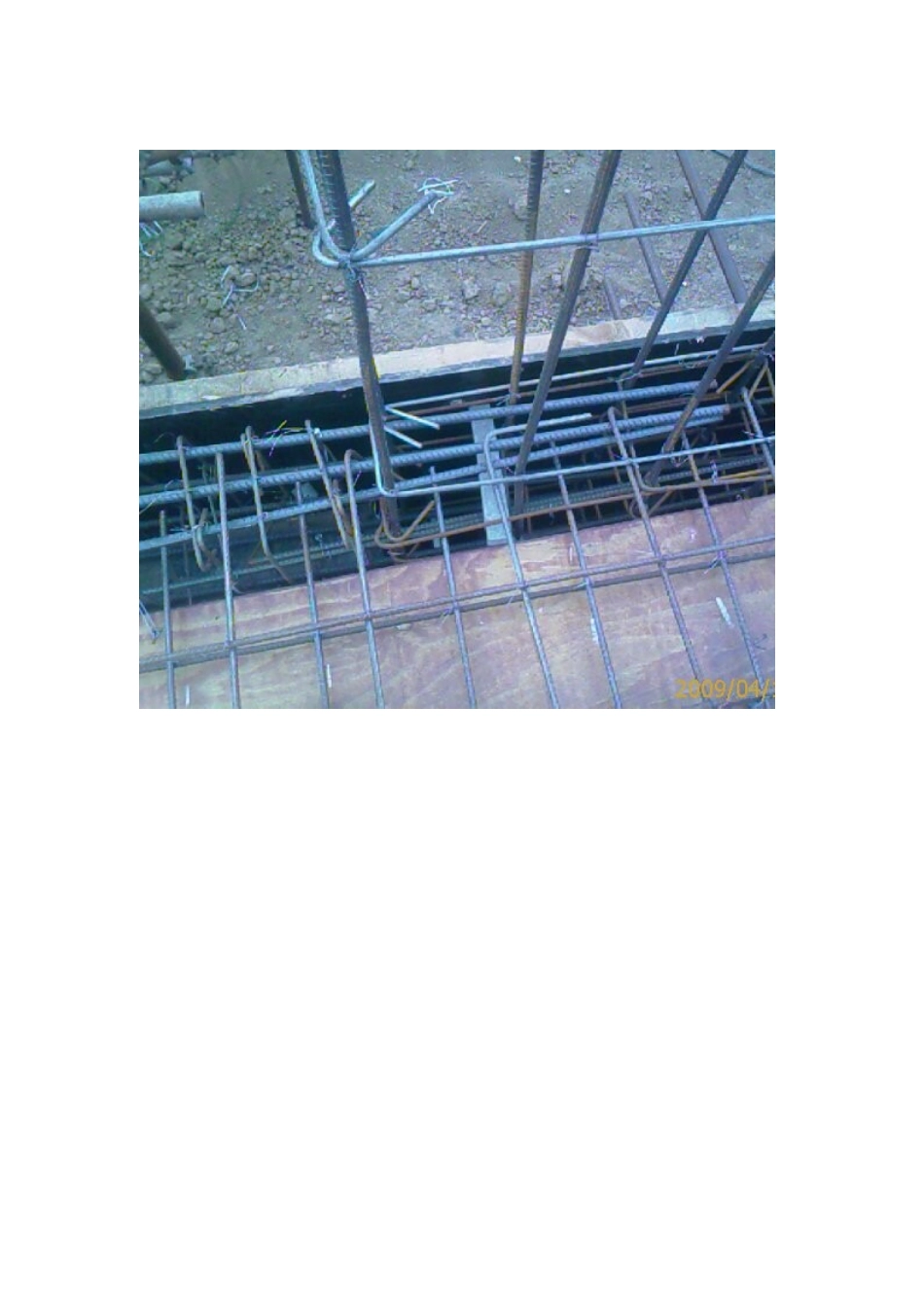

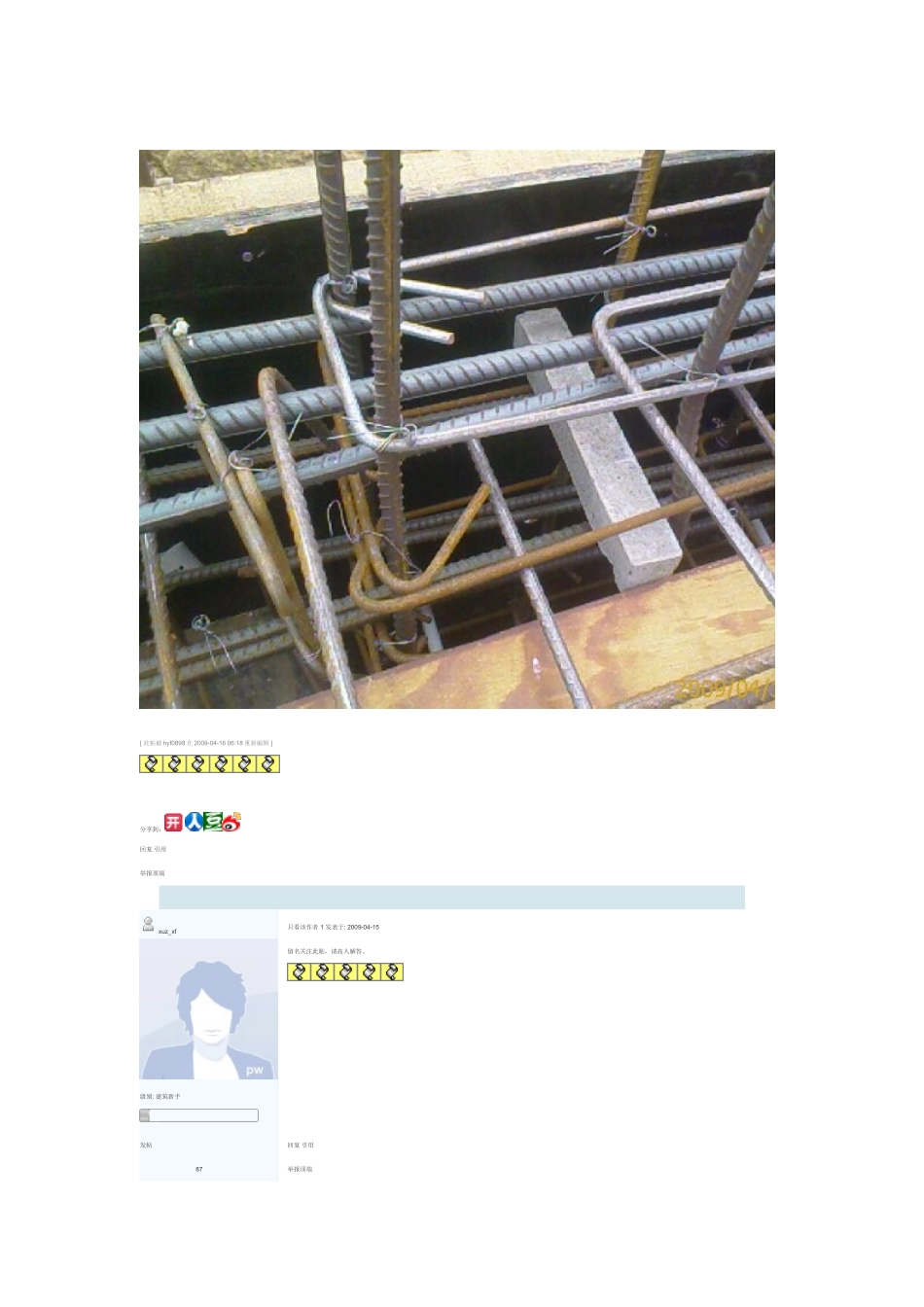

某住宅小区住宅楼十一层半，主体为剪力墙结构，正负零以下为半地下室，剪力墙厚25cm，正负零以上剪力墙变为20cm，同时梁为25cm宽50cm高，入剪力墙以后绑扎为目前如图所示。质监站来验收，要求剪力墙按03G101-1第38页大于1/6处理，以保证梁截面，全部钢筋不处理不能浇筑砼，按38页明显可以看出变截面与梁高比值小于1/6可以不做截断处理，但是目前包括甲方及施工方都觉得质监站是对的，即使不对也不反抗，设计在外地，通了几次电话也说不清楚，我是监理认为剪力墙结构本身以剪力墙为主体，目前绑扎是符合图集要求的，请大家评判一下该如何处理。[此帖被hyf0898在2009-04-1606:18重新编辑]分享到：回复引用举报顶端xuz_xf级别:建筑新手发帖87只看该作者1发表于:2009-04-15留名关注此贴，请高人解答。回复引用举报顶端金钱0威望12贡献值0交易币0工作专业施工土建关注Ta发消息hyf0898级别:建筑新手发帖10金钱19威望28贡献值0交易币0工作专业施工土建关注Ta发消息只看该作者2发表于:2009-04-15我觉得如果断开就会破坏剪力墙的一贯性，重新插筋不考虑返工费用，也要看会不会影响结构。施工方明天就进行整改，我会将后续照片传上，质监站就是爷，监理连孙子都不如回复引用举报顶端zhmhello只看该作者3发表于:2009-04-16应该按规范整改。可以考虑在通过增加绑扎足够长度的钢筋锚入下部墙体结构。回复引用举报顶端级别:建筑技工发帖73金钱118威望103贡献值14交易币0工作专业施工土建关注Ta发消息hyf0898只看该作者4发表于:2009-04-16我没找到03G101-1的图，如果有图就很容易看了。48页是说柱筋变截面的两种情况，减少的柱截面与梁高比值大于1/6时，应该截断，但现在柱截面减少50mm，梁高500mm是小于1/6的，可不截断。这是整改后的情况级别:建筑新手发帖10金钱19威望28贡献值0交易币0工作专业施工土建关注Ta发消息[此帖被hyf0898在2009-04-1808:08重新编辑]回复引用举报顶端xgc583877985级别:建筑技工发帖427金钱164威望只看该作者5发表于:2009-04-17应该截断,按图集要求做插筋处理回复引用举报顶端113贡献值0交易币0工作专业施工土建关注Ta发消息tiangang100级别:建筑小工发帖93金钱911威望36贡献值0交易币0工作专业预算关注Ta发消息只看该作者6发表于:2009-04-17我赞同质监站的意见。我个人认为03G101-1中剪力墙变截面大样有一些问题，墙纵筋如果不断开倒插，那么连梁或者暗梁的就会受到很大的影响。也许有关专家意识到了这个问题，所以在06G901-1中就没有出现≤1/6钢筋打弯的做法了。下面附一段我正在参与施工的工程中技术核定单的内容：各主楼核心筒剪力墙在多处楼层有部分墙体改变墙身厚度。因受连梁或暗梁影响，剪力墙内暗柱竖向钢筋无法按照《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）第48页中“剪力墙变截面处竖向钢筋构造”第三种大样施工，故剪力墙变截面处暗柱竖向钢筋构造均采用《混凝土结构施工钢筋排布规则与构造详图》（06G901-1）第3-9页中“剪力墙楼板处钢筋排布构造”。回复引用举报顶端hyf0898级别:建筑新手发帖只看该作者7发表于:2009-04-18陈青来成都08G101－5平法知识应用讲座0Qlchen平法知识应用讲座（成都2008/10/10上午）„„有关本体构件和关联构件的问题：柱是节点主体，梁是节点关联。对于板梁节点，梁是节点主体，板是节点关联。我们搞清楚谁是主体节点，谁是节点关联之后，很快搞清楚钢筋怎么走了(=排布)。节点主体构件它的钢筋怎么在节点分布，非常简单。两个方向钢筋必须要贯通节点。只要是节点主体构件，在节点这个范围，钢筋不存在锚固问题，只存在贯通问题；或者只存在连接问题，不存在锚固问题。两个方向钢筋，纵横两个方向钢筋必须全部通过节点。只要判断出谁是主体节点构件，它的纵向和横向必须通过节点，不能在节点断开，也不能在节点内锚固。节点不应该往自身上锚固，应该给对方提供一个锚固基础。判断谁是节点主体非常重要。这个节点主体与它相联的是节点关联，基础与柱，柱是节点关联。框架梁柱，对梁来说，梁是节点关联。那么主次梁对次梁来说，次梁是节点关联。梁板结构，板是节点关联。通常情况下，只是纵向钢筋锚入或...
