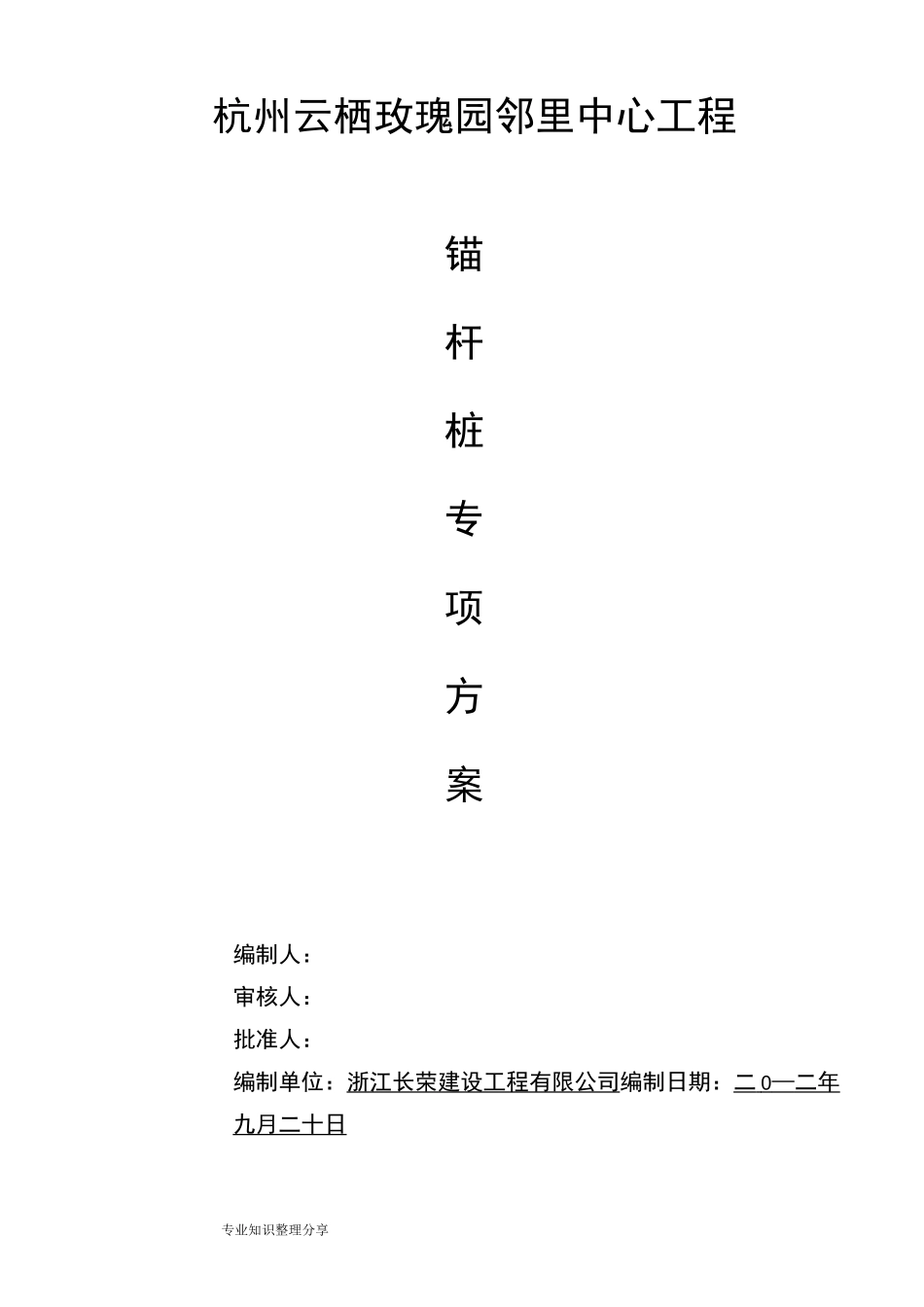

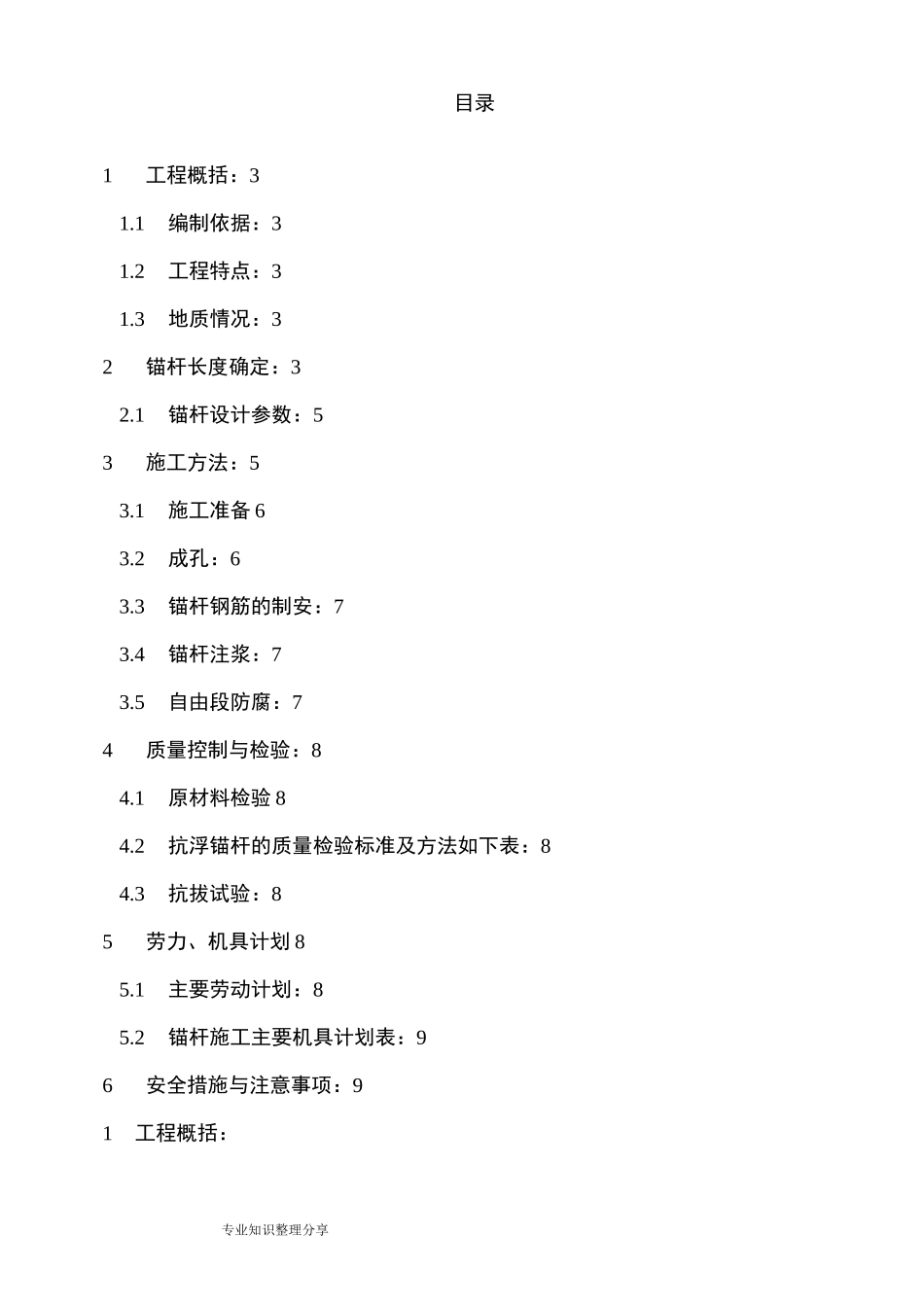

专业知识整理分享杭州云栖玫瑰园邻里中心工程锚杆桩专项方案编制人：审核人：批准人：编制单位：浙江长荣建设工程有限公司编制日期：二0—二年九月二十日专业知识整理分享目录1工程概括：31.1编制依据：31.2工程特点：31.3地质情况：32锚杆长度确定：32.1锚杆设计参数：53施工方法：53.1施工准备63.2成孔：63.3锚杆钢筋的制安：73.4锚杆注浆：73.5自由段防腐：74质量控制与检验：84.1原材料检验84.2抗浮锚杆的质量检验标准及方法如下表：84.3抗拔试验：85劳力、机具计划85.1主要劳动计划：85.2锚杆施工主要机具计划表：96安全措施与注意事项：91工程概括：专业知识整理分享1.1编制依据：1.施工图；2.本工程的“岩土工程勘察报告”；3.现行的地基和基坑施工规范；1.2工程特点：工程基础采用机械旋挖成孔桩基础、独立承台基础。抗浮设计采用锚杆，锚杆固结带柱帽的平板式筏板基础下。1.3地质情况：据岩土工程勘察报告，场地土层较为复杂，地下室基槽范围内无暗沟、古河道等不良地质现象，本工程底板下土质如下：1、①杂填土：1杂色，以灰黄夹灰褐色，稍湿，松散状，由坡积粉质粘土充填，含氧化铁质，夹25%~40%的砖瓦碎块、碎石、砾石，局部夹少量块石，局部地表为混凝土地坪。本层覆盖于大部分场地地表，层面髙程为11.58~8.81m,厚约0.30~1.10m。2、①素填土2灰黄色夹灰褐色，湿，松软状，主要由坡积粉质粘土组成，含氧化铁质，含少量植物根须，夹少量砖瓦碎屑，含10%~15%的碎石，砾石，碎砾石粒径一般为2~4cm,个别大的可见10~14cm,形状多呈此菱角状，少量为圆砾，呈亚圆形，成分多以砂岩、石英砂岩为主。本层全场地分布，局部在场区绿化地内覆盖于地表。层面髙程为11.49~10.08m,层厚0.30~1.30m。3、⑧含砾粉质粘土灰黄、褐黄色、局部呈褐红色，很湿，软可塑~可塑状，含氧化铁质，含10%左右碎砾石,碎砾石多以呈次棱角状的碎石,角砾为主,少量为圆砾,呈亚圆形，粒径多为0.2~1cm，少量见3~4cm,成分以砂岩、石英岩为主。本层土无摇振反应,切面专业知识整理分享较粗糙、无光泽,干强度中等,韧性中等。本层在中部与南部局部分布，层面髙程为10.13~7.01m,层厚0.90~4.10m。4、（⑷全风化钙泥质砂岩：1灰黄、褐黄色，局部夹褐红色，湿，硬可塑状，含氧化铁质，岩性已风化成砂土状，母岩成分与结构已完全破坏。钻孔所取岩芯呈短柱状，钻探钻进平稳，干钻易钻进，采用①91合金钻头每米进尺约需10分钟左右。本全风化岩层全场地分布，层面髙程为10.79~2.91m,层厚1.00~7.20m。5、（⑷强风化钙泥质砂岩：2灰黄、褐黄色，局部夹灰白色，母岩成分与结构大部分已破坏，矿物成分略模糊，风化裂隙极发育，节理裂隙面有氧化铁、锰质渲染。钻孔所取岩芯大部分呈碎块状，少量呈短柱状。岩芯在浅部大部分手可掰碎，深部部分难掰碎。钻探钻进时较平稳，偶尔有激烈跳动，干钻难钻进，采用①91合金钻头钻进每米进尺约需20分钟左右。本强风化岩层全场地分布，其层面髙程9.78~0.31m，层厚0.40~3.60m。6、（⑷中风化钙泥质砂岩：3灰黄褐黄色夹灰白色，系软岩。母岩成分与结构相对较完整，风化裂隙发育。钻孔所取岩芯多呈短柱状，部分为碎块状，矿物成分清晰，岩石具砂状结构，矿物成分以粉砂为主，填隙物次之。岩块用力敲击可击碎，击声较清脆。钻探钻进大部分尚平稳，局部有激烈跳动，钻进缓慢，干钻不能钻进，本次采用①91合金钻头钻进，每米进尺约需30分钟左右。本中风化岩层全场分布，层面髙程8.98~-0.09m，最大厚度6.70m，未揭穿该层。专业知识整理分享2锚杆长度确定：2.1锚杆设计参数：根据本施工图纸，本工程副楼部分采用抗拔锚杆抗浮，锚杆孔直径为巾130，锚杆杆体采用1根①25(PSB830)，锚杆进入中等风化含粉砂泥岩长度不小于3m或锚杆进入中等风化含钙泥质石英粉砂岩长度不小于3m,单根锚杆抗拔承载力特征值为220KN，抗拉强度设计值不小于735Mpa，孔内采用M30水泥浆注浆，水泥材料标号为普通硅酸盐水泥P32.5。2.2抗浮桩锚杆基本试验1、应根据现场试验确认上述抗拔力特征值，极限抗拔力为460kN，进行基本试验的锚杆数量不得少于3根，试验结果满足设计要求后方可推广。2、锚杆抗拔试验时,支撑点应离开锚杆2米以外...
