钢桁架吊装施工方案VIP免费

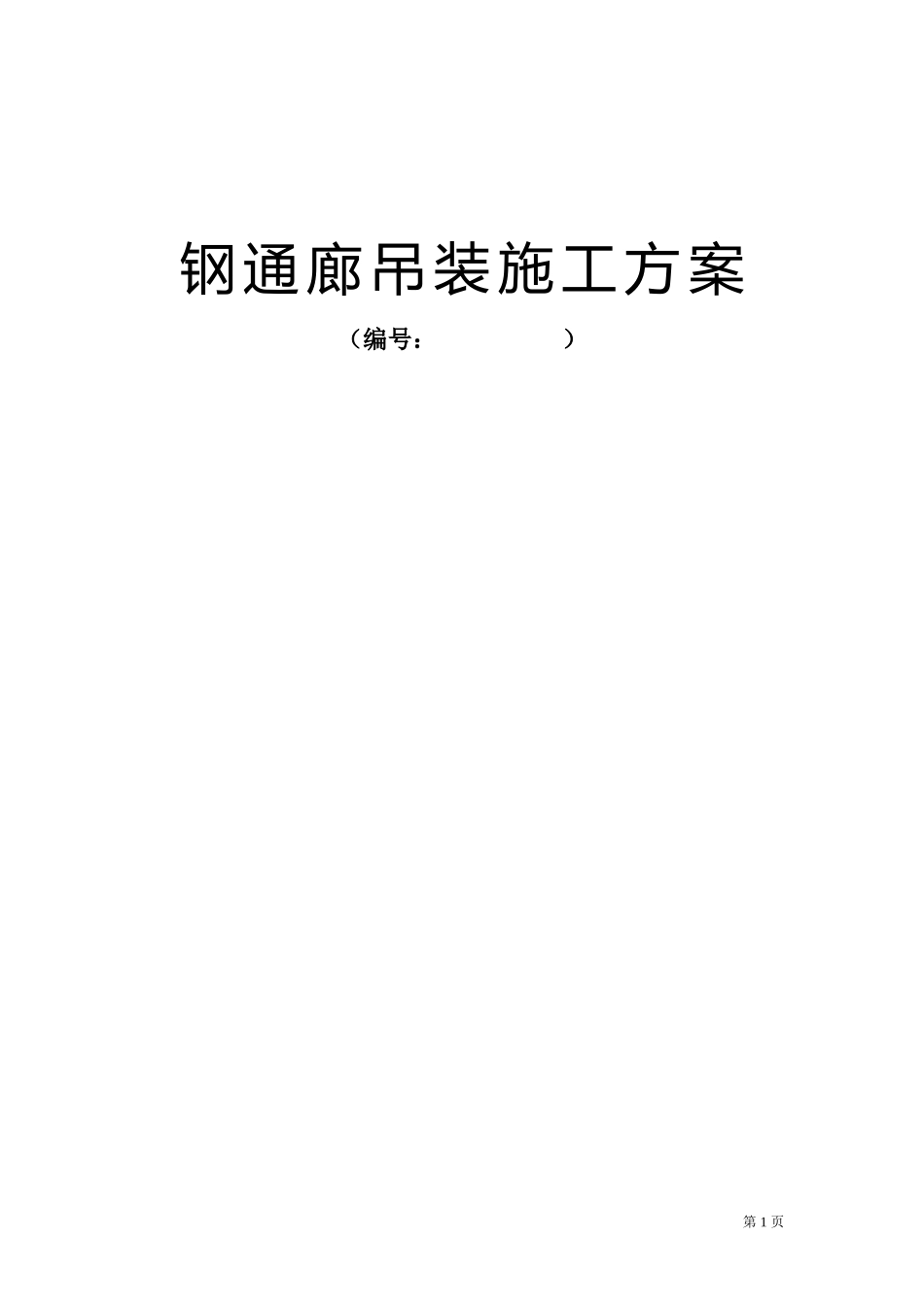

钢桁架吊装施工方案_第1页
1/18

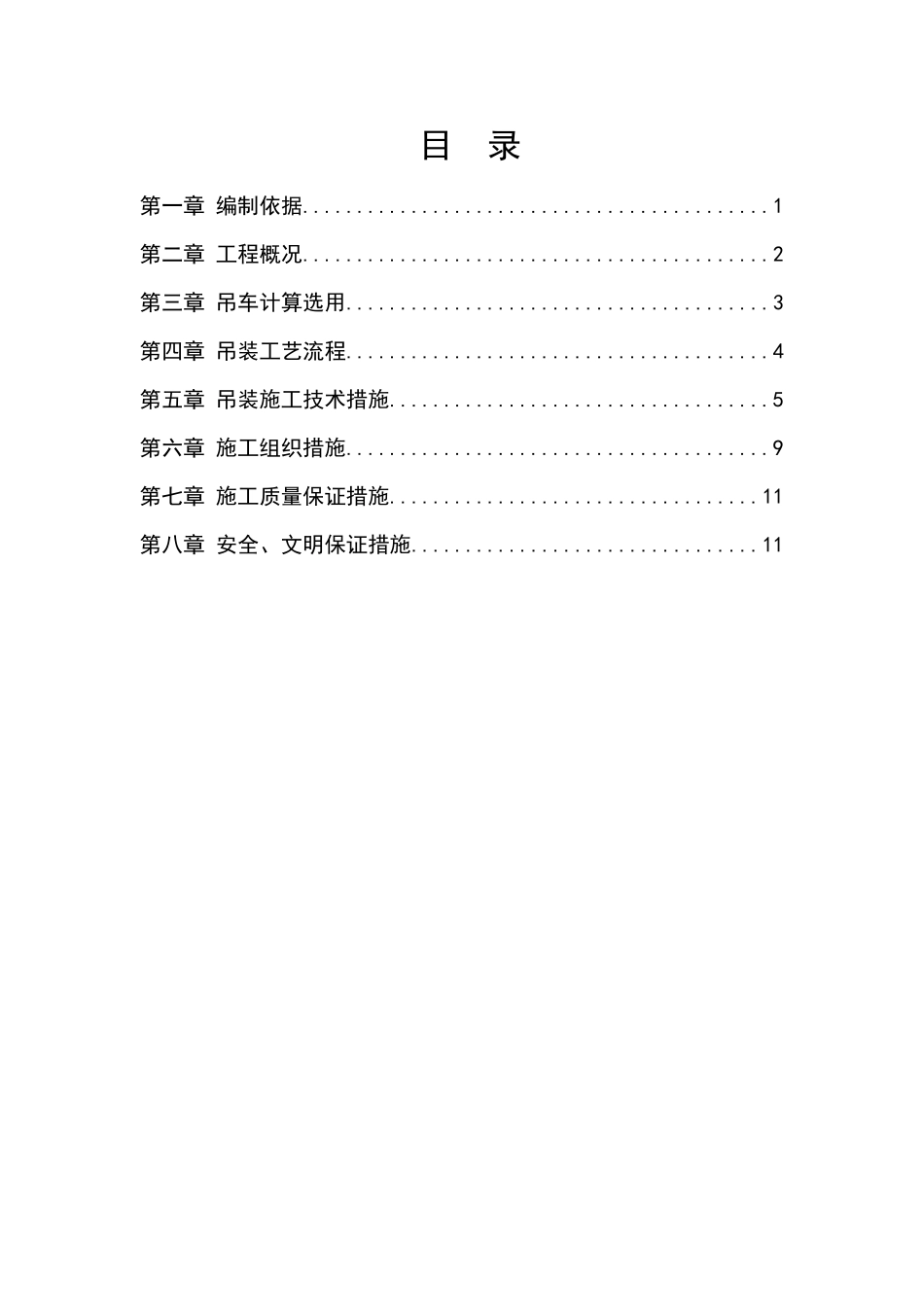

钢桁架吊装施工方案_第2页
2/18

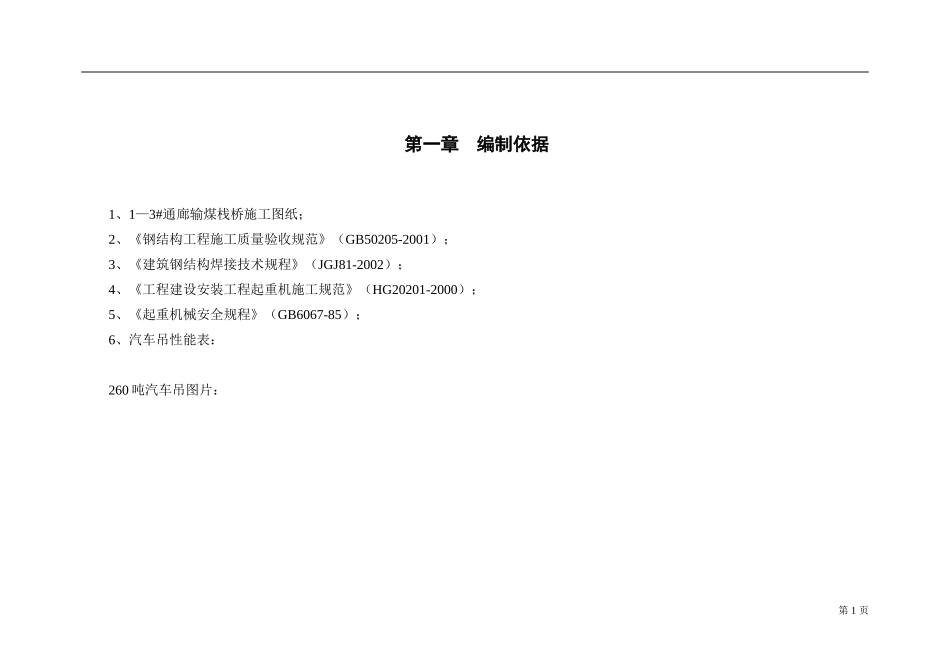

钢桁架吊装施工方案_第3页
3/18
钢通廊吊装施工方案(编号:)第1页目录第一章编制依据...........................................1第二章工程概况...........................................2第三章吊车计算选用.......................................3第四章吊装工艺流程.......................................4第五章吊装施工技术措施...................................5第六章施工组织措施.......................................9第七章施工质量保证措施..................................11第八章安全、文明保证措施................................11第一章编制依据1、1—3#通廊输煤栈桥施工图纸;2、《钢结构工程施工质量验收规范》(GB50205-2001);3、《建筑钢结构焊接技术规程》(JGJ81-2002);4、《工程建设安装工程起重机施工规范》(HG20201-2000);5、《起重机械安全规程》(GB6067-85);6、汽车吊性能表:260吨汽车吊图片:第1页260吨汽车吊性能表:表3QAY260全地面起重机主臂起重性能表(部分)单位:吨65t吨配重,支腿全伸臂长(m)幅度(m)13.818.122.526.831.235.539.944.248.552.957.26132003.51851204170118115984.5153.611511295785138.2110104.59175616114.710592.58572.56050797.498.48478685748.541884.285.373.572.5635245.23932.5973.874.96865.5574843.2373226.51065.466.56158534540.635312622.51159.55753494238.233.83025.521.219.41253.35348474036.232.528.624.82018.21443.544.643423531.628.92623.218.516.81636.537.4373128.52623.621.41715.51829.930.731.72825.823.521.619.615.614.52025.626.625.523.521.219.618.114.413.52221.722.622.521.819.21816.813.412.52419.420.519.517.616.515.512.511.5第3页2616.819.218.316.515.214.511.710.82817.216.115.21413.411103015.314.214.21312.210.59.23411.211.611.210.59.57.8369.910.310.59.68.57.2389.39.68.87.56.8408.38.88.46.86.2427.97.86.55.9447.17.56.25.64675.95.3486.55.455054.7524.74.4544.1563.8吊钩仰角(°)31-7229-7528-7727-7926-8016-8017-8018-7918-7919-7919-7918-78吊钩200t(2410kg)125t(1586kg)65t(990kg)30t(500kg)倍率1699765433222第二章工程概况本工程为1通廊设在煤场地下通廊与粗碎车间之间,总重量56.12吨;跨度32米;宽8.58米高4.03米;高点底座标高8.4米。2#通廊设在粗碎与细碎车间之间,重45.66吨;跨度27米;宽8.5米,高3.703米,高点底座高8.05米。3#通廊分4段,每段重50.08吨,跨度均为29.4米,宽7.98米,高4.03米。高低点标高分别为8.93米;19.148米;28.4米;37.75米。支架4个重量分别为10吨,18吨,19.2吨,28.4吨,宽均为8米。吊车计算选用一、双机整体吊装法双机整体吊装法,以吊装整体最高一段为例。1、吊车位置选址:根据现场工地实际情况,吊车位置选在整体通廊的东侧场地较为宽敞,在此位置先将制作好的通廊按每跨斜放好,吊车位置选放在距离吊点中心20米以内。2、吊车工作臂长:钢通廊最大吊装高度H=混凝土支架牛腿标高28.4m+钢通廊高度4.03m+安装间隙0.5m+吊绳高度9m=41.93m。吊车臂长=√(182+41.932)=45.63m3、起吊重量=最高1榀通廊不焊低板重量34.58t第5页4、起吊距离为20米以内3、单吊车起吊重量=钢通廊重量34.58t/2+吊钩重量1t=18.29t4、吊车选用:根据以上参数:作业半径20m,汽车吊工作臂长45.63m,起吊重量34.58t。参照汽车吊性能参数表选用260t吊车,作业半径20m,汽车吊工作臂长45.63m,起吊重量为2t,其余钢通廊高度都低、重量1#通廊为37.58吨,且吊装高度为8.4米。其余均小于34.58吨,施工难度相对较低,因此选用2台260t汽车轮胎吊车双机抬吊,满足要求。吊装工艺流程1、吊装工艺流程:场地清理及平整土建牛腿支撑面验收吊车就位钢桁架吊点检查吊装机械及吊具检查钢桁架试吊钢桁架就位钢桁架找正焊接钢桁架复检拆除吊装索具吊车退场2、钢通廊吊装顺序:根据工程现场实际情况,钢通廊吊装作业分成6个点位:第一先从低处1#通廊开始依次向高处3#通廊进行,跨度分别为32米;27米;至29.4米第7页第三章吊装施工技术措施一、吊装前的准备1、吊装前的...
