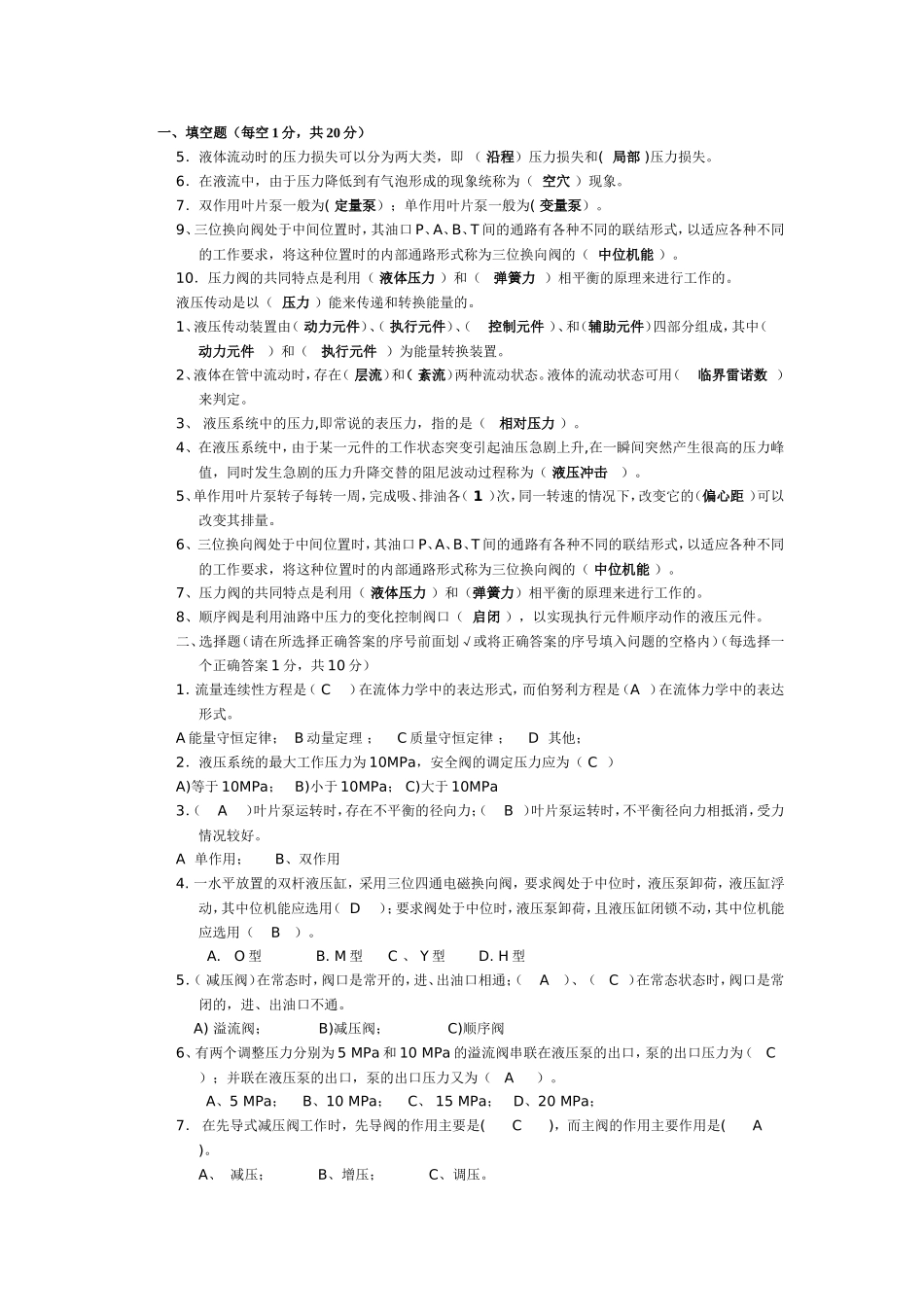

一、填空题（每空1分，共20分）5．液体流动时的压力损失可以分为两大类，即（沿程）压力损失和(局部)压力损失。6．在液流中，由于压力降低到有气泡形成的现象统称为（空穴）现象。7．双作用叶片泵一般为(定量泵）；单作用叶片泵一般为(变量泵）。9、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。10．压力阀的共同特点是利用（液体压力）和（弹簧力）相平衡的原理来进行工作的。液压传动是以（压力）能来传递和转换能量的。1、液压传动装置由（动力元件）、（执行元件）、（控制元件）、和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。2、液体在管中流动时，存在（层流）和（紊流）两种流动状态。液体的流动状态可用（临界雷诺数）来判定。3、液压系统中的压力,即常说的表压力，指的是（相对压力）。4、在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。5、单作用叶片泵转子每转一周，完成吸、排油各（1）次，同一转速的情况下，改变它的（偏心距）可以改变其排量。6、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。7、压力阀的共同特点是利用（液体压力）和（弹簧力）相平衡的原理来进行工作的。8、顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）（每选择一个正确答案1分，共10分）1．流量连续性方程是（C）在流体力学中的表达形式，而伯努利方程是（A）在流体力学中的表达形式。A能量守恒定律；B动量定理；C质量守恒定律；D其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（C）A)等于10MPa；B)小于10MPa；C)大于10MPa3．（A）叶片泵运转时，存在不平衡的径向力；（B）叶片泵运转时，不平衡径向力相抵消，受力情况较好。A单作用；B、双作用4.一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（D）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（B）。A.O型B.M型C、Y型D.H型5．（减压阀）在常态时，阀口是常开的，进、出油口相通；（A）、（C）在常态状态时，阀口是常闭的，进、出油口不通。A)溢流阀；B)减压阀；C)顺序阀6、有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（C）；并联在液压泵的出口，泵的出口压力又为（A）。A、5MPa；B、10MPa；C、15MPa；D、20MPa；7．在先导式减压阀工作时，先导阀的作用主要是(C)，而主阀的作用主要作用是(A)。A、减压；B、增压；C、调压。三、图形符号识别题（10分）a：单向定量泵；b：液控单向阀；c：节流阀；d：压力继电器；e：单向变量马达；f：调速阀；g：减压阀；h：(内控)顺序阀；I：三位四通电液动换向阀；j：两位五通手动换向阀；四、分析题（33分）2．分析以下各回路中，溢流阀各起什么作用？（每小题2分，共12分）2、a)溢流稳压；b)做背压阀;c)作安全阀;d)做安全阀e)溢流稳压f)卸荷3．下图所示的三个液压缸的活塞杆直径均为d，活塞直径均为D，已知输入流量为q，压力为p，分析各缸运动件的运动方向及写出推力F和速度v的表达式。（每小题3分，共9分）3、(a)左、pπ(D2-d2)/44q/π(D2-d2)(b)右、pπd2/44q/πd2(c)右、pπD2/44q/πD2五、计算题（27分）系学籍班课程班姓名学号1．如下图所示，两串联双杆活塞杆液压缸的有效作用面积A1=50c㎡,A2=20c㎡,液压泵的流量qv=3L/min,负载F1=5kN，F2=4kN,不计损失，求两缸工作压力p1、p2及两活塞运动速度v1、v2。（12分）解：V1=qp/A1=3×10-3/50×10-4=0.6m/minV2=qp/A2=1.5m/minP2=F2/A2=4000/20×10-4=2MPaP1A1=p2A2+F2P1=(F2+p2A2)/A1=3MPa2.在图示平衡回路...
