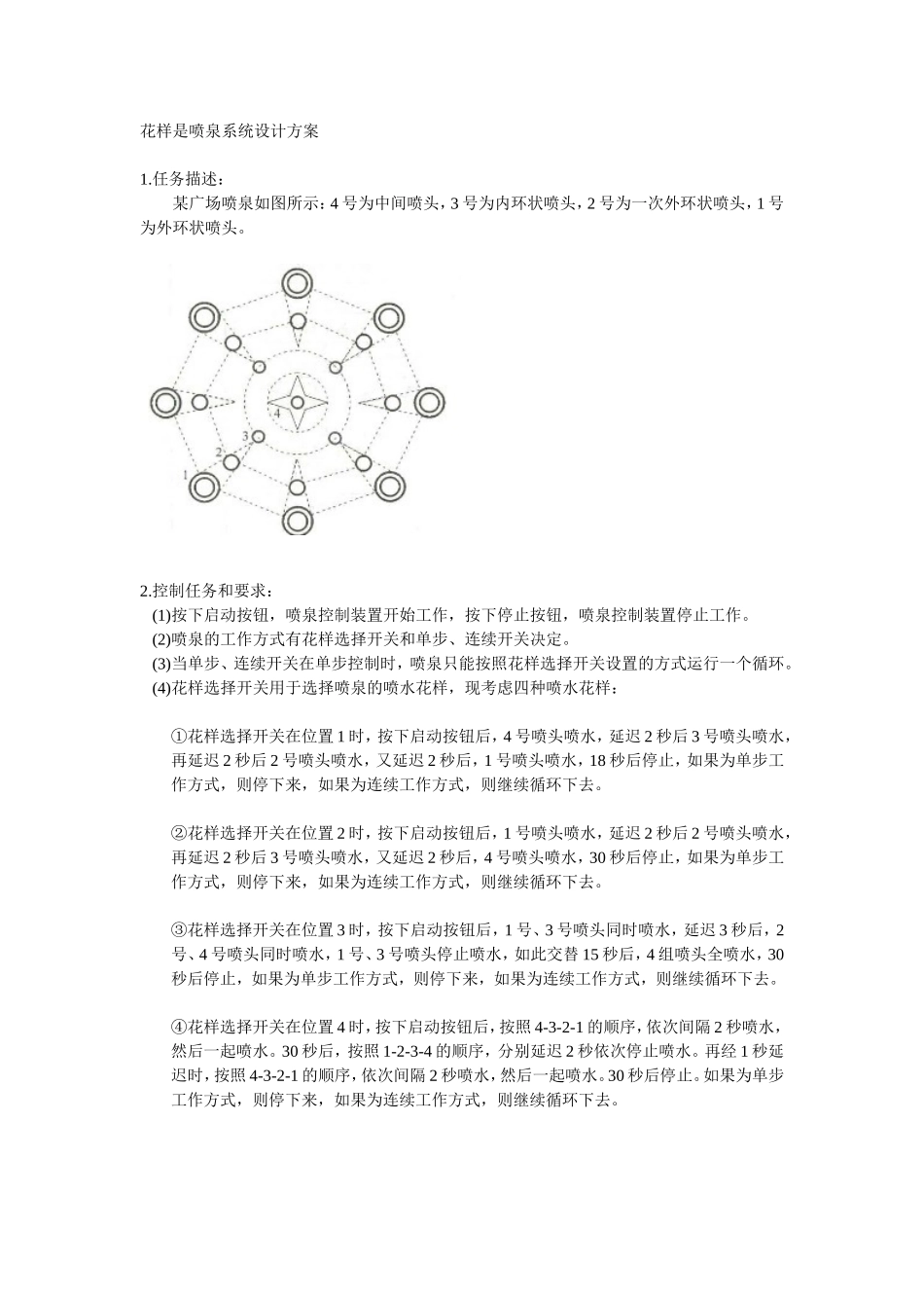

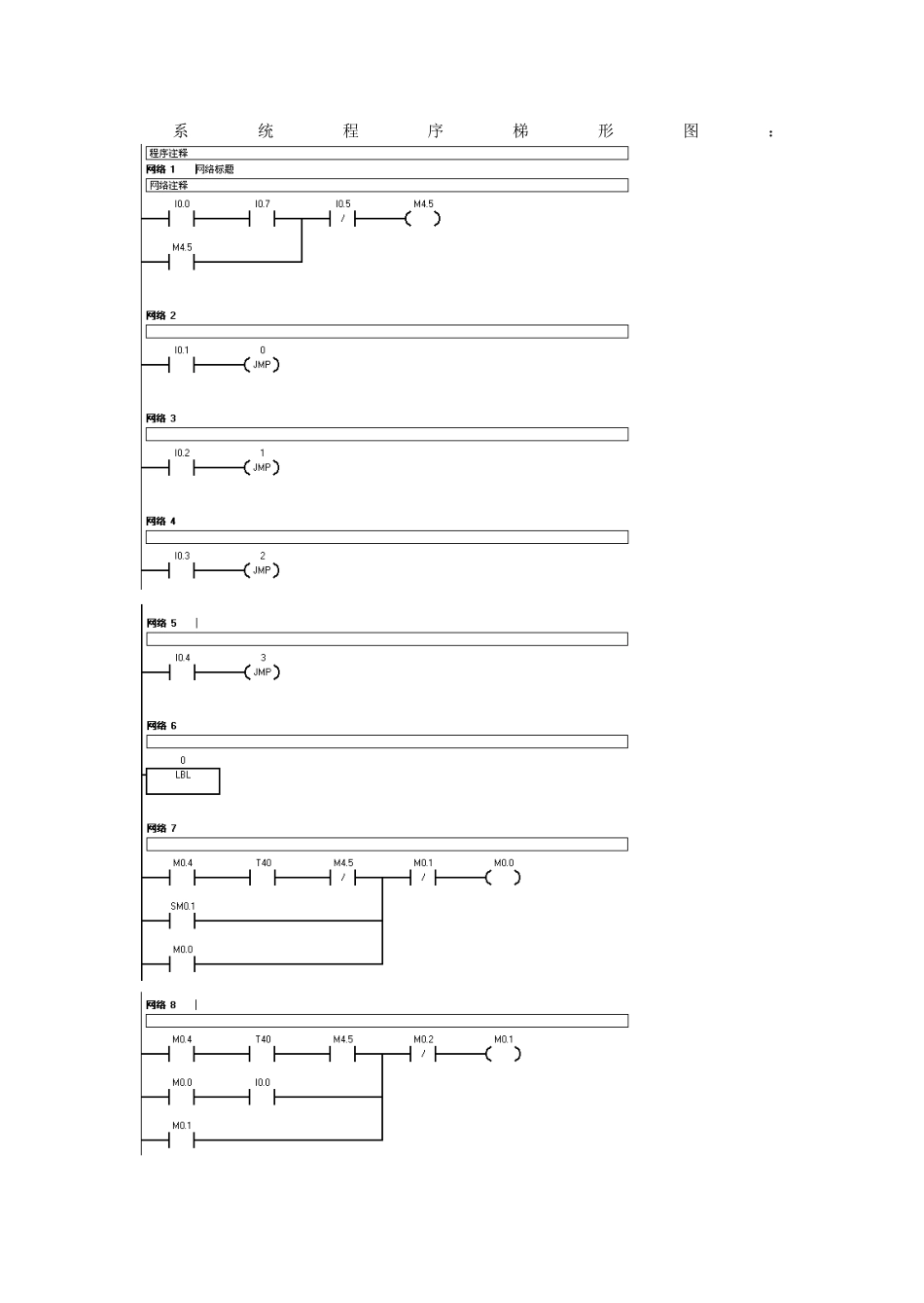

花样是喷泉系统设计方案1.任务描述：某广场喷泉如图所示：4号为中间喷头，3号为内环状喷头，2号为一次外环状喷头，1号为外环状喷头。2.控制任务和要求：(1)按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止工作。(2)喷泉的工作方式有花样选择开关和单步、连续开关决定。(3)当单步、连续开关在单步控制时，喷泉只能按照花样选择开关设置的方式运行一个循环。(4)花样选择开关用于选择喷泉的喷水花样，现考虑四种喷水花样：①花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延迟2秒后3号喷头喷水，再延迟2秒后2号喷头喷水，又延迟2秒后，1号喷头喷水，18秒后停止，如果为单步工作方式，则停下来，如果为连续工作方式，则继续循环下去。②花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延迟2秒后2号喷头喷水，再延迟2秒后3号喷头喷水，又延迟2秒后，4号喷头喷水，30秒后停止，如果为单步工作方式，则停下来，如果为连续工作方式，则继续循环下去。③花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，延迟3秒后，2号、4号喷头同时喷水，1号、3号喷头停止喷水，如此交替15秒后，4组喷头全喷水，30秒后停止，如果为单步工作方式，则停下来，如果为连续工作方式，则继续循环下去。④花样选择开关在位置4时，按下启动按钮后，按照4-3-2-1的顺序，依次间隔2秒喷水，然后一起喷水。30秒后，按照1-2-3-4的顺序，分别延迟2秒依次停止喷水。再经1秒延迟时，按照4-3-2-1的顺序，依次间隔2秒喷水，然后一起喷水。30秒后停止。如果为单步工作方式，则停下来，如果为连续工作方式，则继续循环下去。工作流程图：系统I/O分配根据控制要求给出系统I/O分配表：输入分配输入点输出设备输出点启动I0.01号喷头Q0.1停止I0.52号喷头Q0.2单步I0.63号喷头Q0.3连续I0.74号喷头Q0.4花样选择开关位置1I0.1花样选择开关位置2I0.2花样选择开关位置3I0.3花样选择开关位置4I0.4开始PLC初始化结束喷第一个花式喷第二个花式喷第四个花式喷第三个花式停止按钮非停止按钮系统程序梯形图：
