上海北外滩白玉兰广场项目围护及桩基工程技术标VIP免费

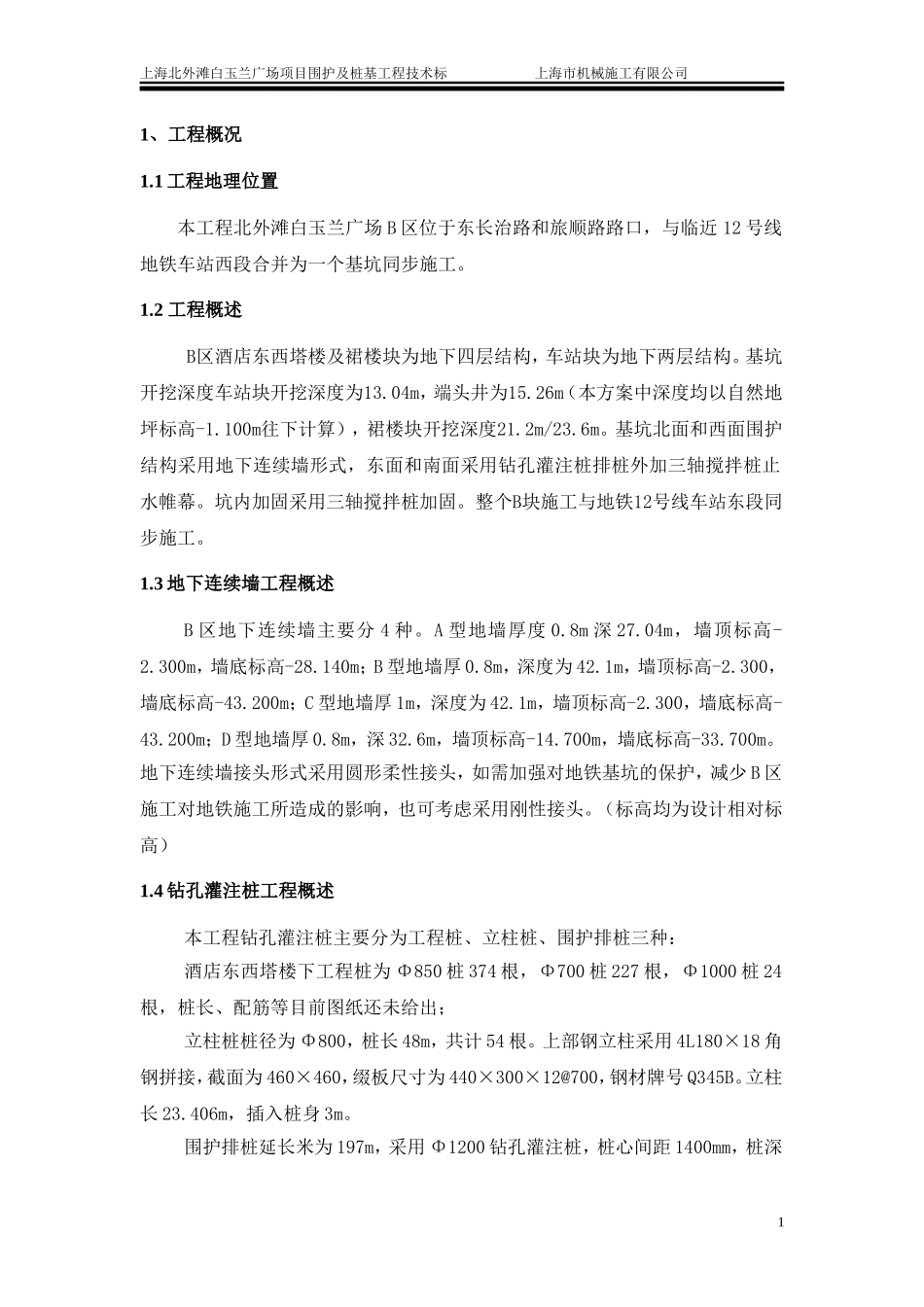

上海北外滩白玉兰广场项目围护及桩基工程技术标上海市机械施工有限公司1、工程概况1.1工程地理位置本工程北外滩白玉兰广场B区位于东长治路和旅顺路路口，与临近12号线地铁车站西段合并为一个基坑同步施工。1.2工程概述B区酒店东西塔楼及裙楼块为地下四层结构，车站块为地下两层结构。基坑开挖深度车站块开挖深度为13.04m，端头井为15.26m（本方案中深度均以自然地坪标高-1.100m往下计算），裙楼块开挖深度21.2m/23.6m。基坑北面和西面围护结构采用地下连续墙形式，东面和南面采用钻孔灌注桩排桩外加三轴搅拌桩止水帷幕。坑内加固采用三轴搅拌桩加固。整个B块施工与地铁12号线车站东段同步施工。1.3地下连续墙工程概述B区地下连续墙主要分4种。A型地墙厚度0.8m深27.04m，墙顶标高-2.300m，墙底标高-28.140m；B型地墙厚0.8m，深度为42.1m，墙顶标高-2.300，墙底标高-43.200m；C型地墙厚1m，深度为42.1m，墙顶标高-2.300，墙底标高-43.200m；D型地墙厚0.8m，深32.6m，墙顶标高-14.700m，墙底标高-33.700m。地下连续墙接头形式采用圆形柔性接头，如需加强对地铁基坑的保护，减少B区施工对地铁施工所造成的影响，也可考虑采用刚性接头。（标高均为设计相对标高）1.4钻孔灌注桩工程概述本工程钻孔灌注桩主要分为工程桩、立柱桩、围护排桩三种：酒店东西塔楼下工程桩为Φ850桩374根，Φ700桩227根，Φ1000桩24根，桩长、配筋等目前图纸还未给出；立柱桩桩径为Φ800，桩长48m，共计54根。上部钢立柱采用4L180×18角钢拼接，截面为460×460，缀板尺寸为440×300×12@700，钢材牌号Q345B。立柱长23.406m，插入桩身3m。围护排桩延长米为197m，采用Φ1200钻孔灌注桩，桩心间距1400mm，桩深1上海北外滩白玉兰广场项目围护及桩基工程技术标上海市机械施工有限公司42.3m，桩长40.95m，共计141根。采用三轴搅拌桩作为排桩止水帷幕。1.5三轴搅拌桩工程概述本工程三轴搅拌桩主要用于坑底加固和止水帷幕：坑内加固采用Φ1000三轴搅拌桩加固，搭接250mm。20%掺量加固方量为3821.44方，10%掺量的加固方量为8176.91方。加固区域上部根据规范要求应对受扰动的土体进行少量喷浆加固，使之无侧限抗压强度不低于原状土强度，一般为0.4MPa，掺量采用7%，而目前图纸未标明该部分加固，故本方案暂不考虑，如需要加固则方量为11980.5方。止水帷幕采用Φ1000@750三轴搅拌桩，深-28.4m，延长米197m。共计267根。1.6工程地质暂无，待地质勘察报告到位后再做补充。1.7周边环境情况本工程位于东长治路和旅顺路路口，临近同步施工的地铁12号线基坑，故必须注意围护结构施工时对临近基坑的保护。周边管线情况目前还不明确。1.8工程目标工期目标：满足整个工程顺逆做结合施工的总体节点要求质量目标：一次验收合格文明、安全施工目标：争创市文明工地，月事故负伤频率控制在0.8‰以内,无重大伤亡、火灾、交通、管线、设备等重大事故。2上海北外滩白玉兰广场项目围护及桩基工程技术标上海市机械施工有限公司2、编制依据2.1本工程施工的设计图纸和设计技术要求；2.2本工程地质勘察报告；2.3本工程基坑周边管线图；2.4本工程投标技术文件；2.5施工规范及标准《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《钢筋焊接及验收规程》（JGJ18-2003）《钢结构工程施工质量验收规范》（GB50205-2001）《地下工程防水技术规范》（GB50108-2001）《建筑基坑支护技术规程》（JGJ120-99）《建筑地基处理技术规范》（JGJ79-2002）《地下防水工程质量验收规范》（GB50208-2002）《工程测量规范》（GB50026-93）《施工现场临时用电安全技术规范》（JGJ46-2005）上海市标准《钻孔灌注桩施工规程》(DB/TJ08-202-2007)；3、施工布置3.1道路及地坪3上海北外滩白玉兰广场项目围护及桩基工程技术标上海市机械施工有限公司现场沿地墙内侧布置10m宽道路，C30混凝土，内布Φ12@250钢筋网片。供地墙施工时吊机和成槽机等设备行走。其余硬地坪采用100mm厚素混凝土浇筑。3.2地墙、桩基相关临设布置在施工场地内布置了一个集土坑20m*8m*2.5m，一个泥浆池25m*8m*2.5m。供地墙施工使用，能够满...
