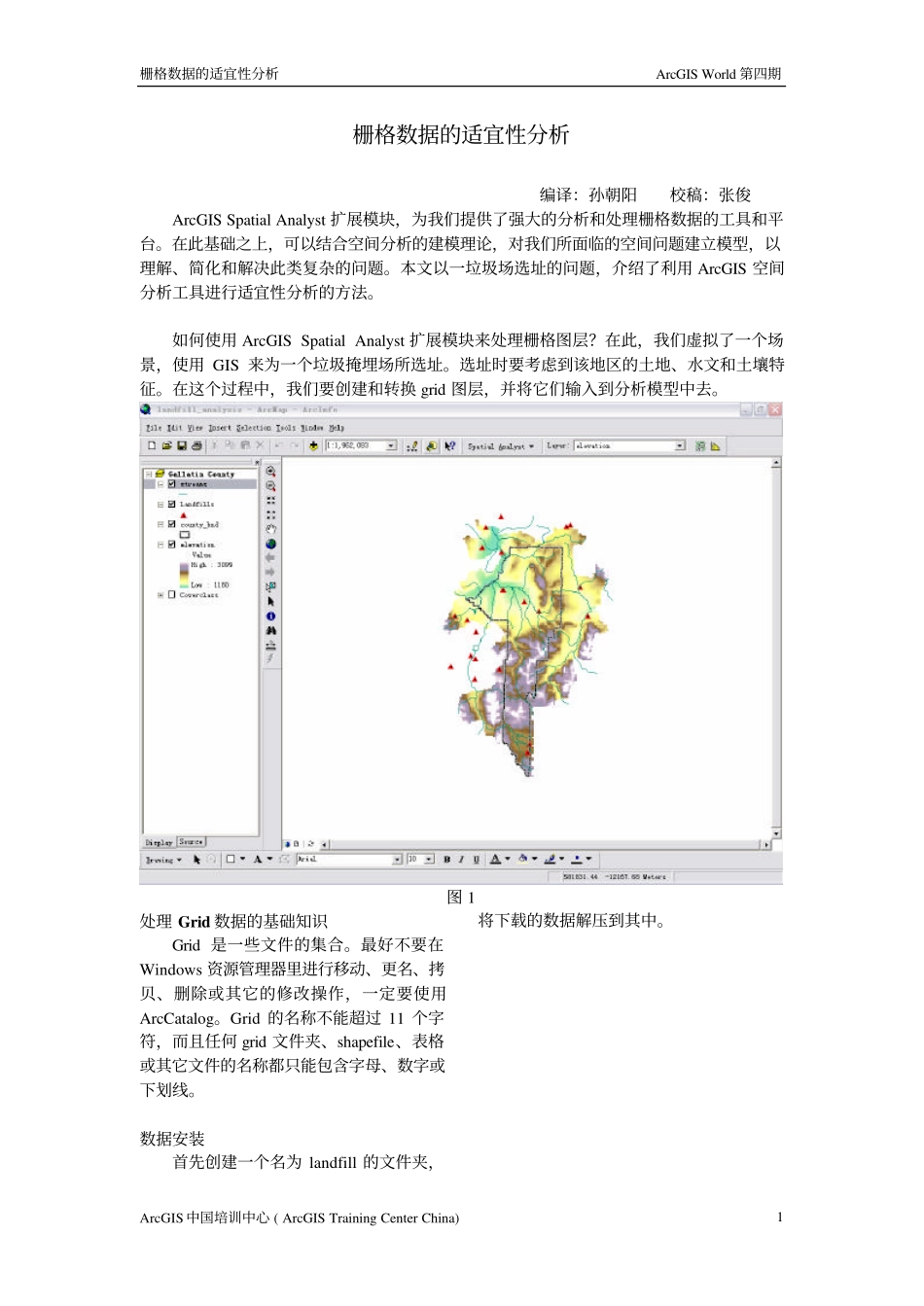

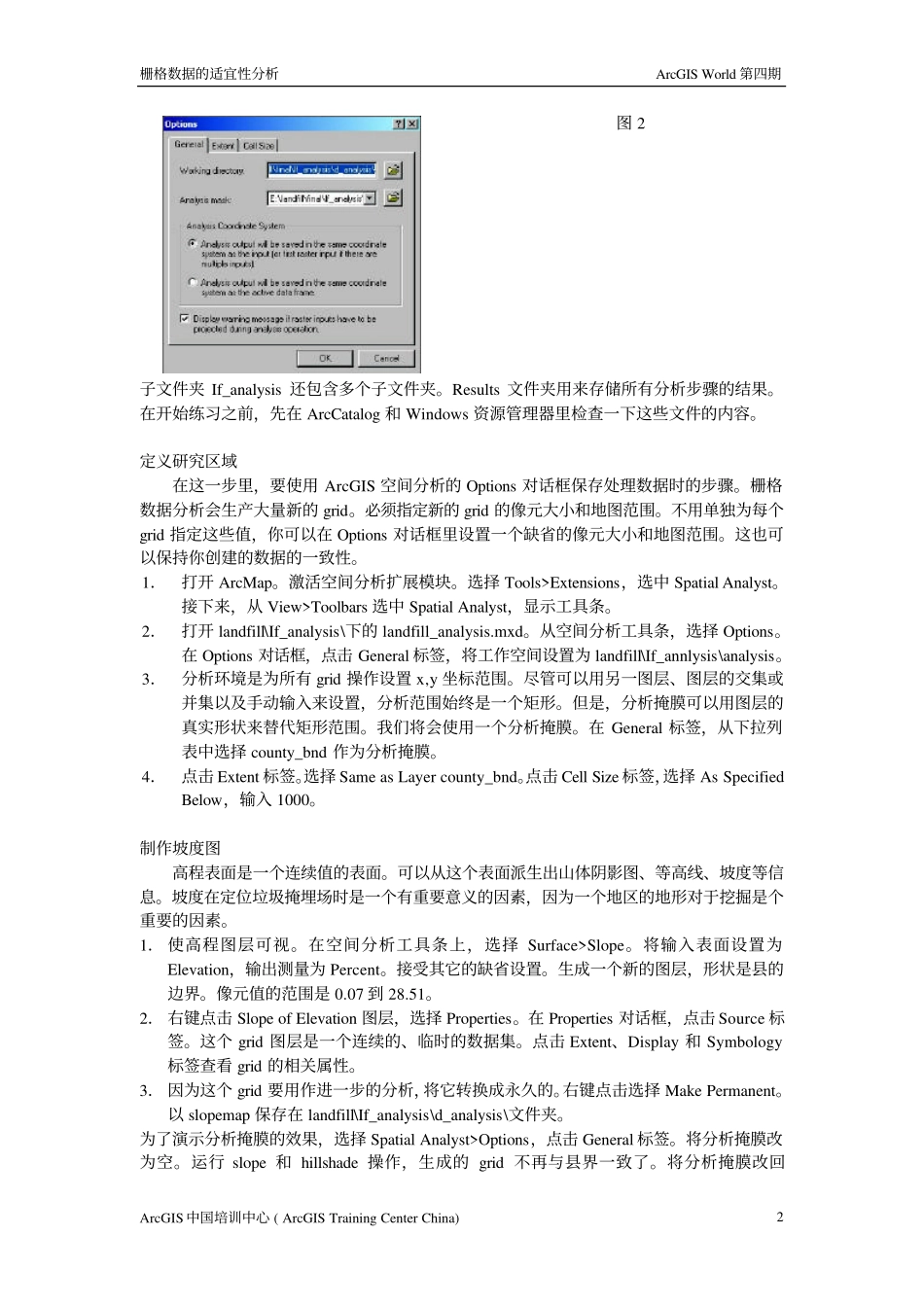

栅格数据的适宜性分析ArcGISWorld第四期ArcGIS中国培训中心(ArcGISTrainingCenterChina)1栅格数据的适宜性分析编译：孙朝阳校稿：张俊ArcGISSpatialAnalyst扩展模块，为我们提供了强大的分析和处理栅格数据的工具和平台。在此基础之上，可以结合空间分析的建模理论，对我们所面临的空间问题建立模型，以理解、简化和解决此类复杂的问题。本文以一垃圾场选址的问题，介绍了利用ArcGIS空间分析工具进行适宜性分析的方法。如何使用ArcGISSpatialAnalyst扩展模块来处理栅格图层？在此，我们虚拟了一个场景，使用GIS来为一个垃圾掩埋场所选址。选址时要考虑到该地区的土地、水文和土壤特征。在这个过程中，我们要创建和转换grid图层，并将它们输入到分析模型中去。图1处理Grid数据的基础知识Grid是一些文件的集合。最好不要在Windows资源管理器里进行移动、更名、拷贝、删除或其它的修改操作，一定要使用ArcCatalog。Grid的名称不能超过11个字符，而且任何grid文件夹、shapefile、表格或其它文件的名称都只能包含字母、数字或下划线。数据安装首先创建一个名为landfill的文件夹，将下载的数据解压到其中。栅格数据的适宜性分析ArcGISWorld第四期ArcGIS中国培训中心(ArcGISTrainingCenterChina)2图2子文件夹If_analysis还包含多个子文件夹。Results文件夹用来存储所有分析步骤的结果。在开始练习之前，先在ArcCatalog和Windows资源管理器里检查一下这些文件的内容。定义研究区域在这一步里，要使用ArcGIS空间分析的Options对话框保存处理数据时的步骤。栅格数据分析会生产大量新的grid。必须指定新的grid的像元大小和地图范围。不用单独为每个grid指定这些值，你可以在Options对话框里设置一个缺省的像元大小和地图范围。这也可以保持你创建的数据的一致性。1．打开ArcMap。激活空间分析扩展模块。选择Tools>Extensions，选中SpatialAnalyst。接下来，从View>Toolbars选中SpatialAnalyst，显示工具条。2．打开landfill\If_analysis\下的landfill_analysis.mxd。从空间分析工具条，选择Options。在Options对话框，点击General标签，将工作空间设置为landfill\If_annlysis\analysis。3．分析环境是为所有grid操作设置x,y坐标范围。尽管可以用另一图层、图层的交集或并集以及手动输入来设置，分析范围始终是一个矩形。但是，分析掩膜可以用图层的真实形状来替代矩形范围。我们将会使用一个分析掩膜。在General标签，从下拉列表中选择county_bnd作为分析掩膜。4．点击Extent标签。选择SameasLayercounty_bnd。点击CellSize标签，选择AsSpecifiedBelow，输入1000。制作坡度图高程表面是一个连续值的表面。可以从这个表面派生出山体阴影图、等高线、坡度等信息。坡度在定位垃圾掩埋场时是一个有重要意义的因素，因为一个地区的地形对于挖掘是个重要的因素。1．使高程图层可视。在空间分析工具条上，选择Surface>Slope。将输入表面设置为Elevation，输出测量为Percent。接受其它的缺省设置。生成一个新的图层，形状是县的边界。像元值的范围是0.07到28.51。2．右键点击SlopeofElevation图层，选择Properties。在Properties对话框，点击Source标签。这个grid图层是一个连续的、临时的数据集。点击Extent、Display和Symbology标签查看grid的相关属性。3．因为这个grid要用作进一步的分析，将它转换成永久的。右键点击选择MakePermanent。以slopemap保存在landfill\If_analysis\d_analysis\文件夹。为了演示分析掩膜的效果，选择SpatialAnalyst>Options，点击General标签。将分析掩膜改为空。运行slope和hillshade操作，生成的grid不再与县界一致了。将分析掩膜改回栅格数据的适宜性分析ArcGISWorld第四期ArcGIS中国培训中心(ArcGISTrainingCenterChina)3county_bnd，删除刚刚生成的临时栅格。创建分析缓冲区图层可见图例landfillsNoShowstreamsYesShowcounty_bndNoHideelevationNoHideSlopeofelevationNoHideCoverclassNoHide表1表1反映的是目录表的图层的设置情况。与河流和已有的垃圾掩埋场之间的距离也是定位新的掩埋场的因素。ArcGIS的核心功能包含一个BufferWizard，用于创建缓冲区。尽管已有...
