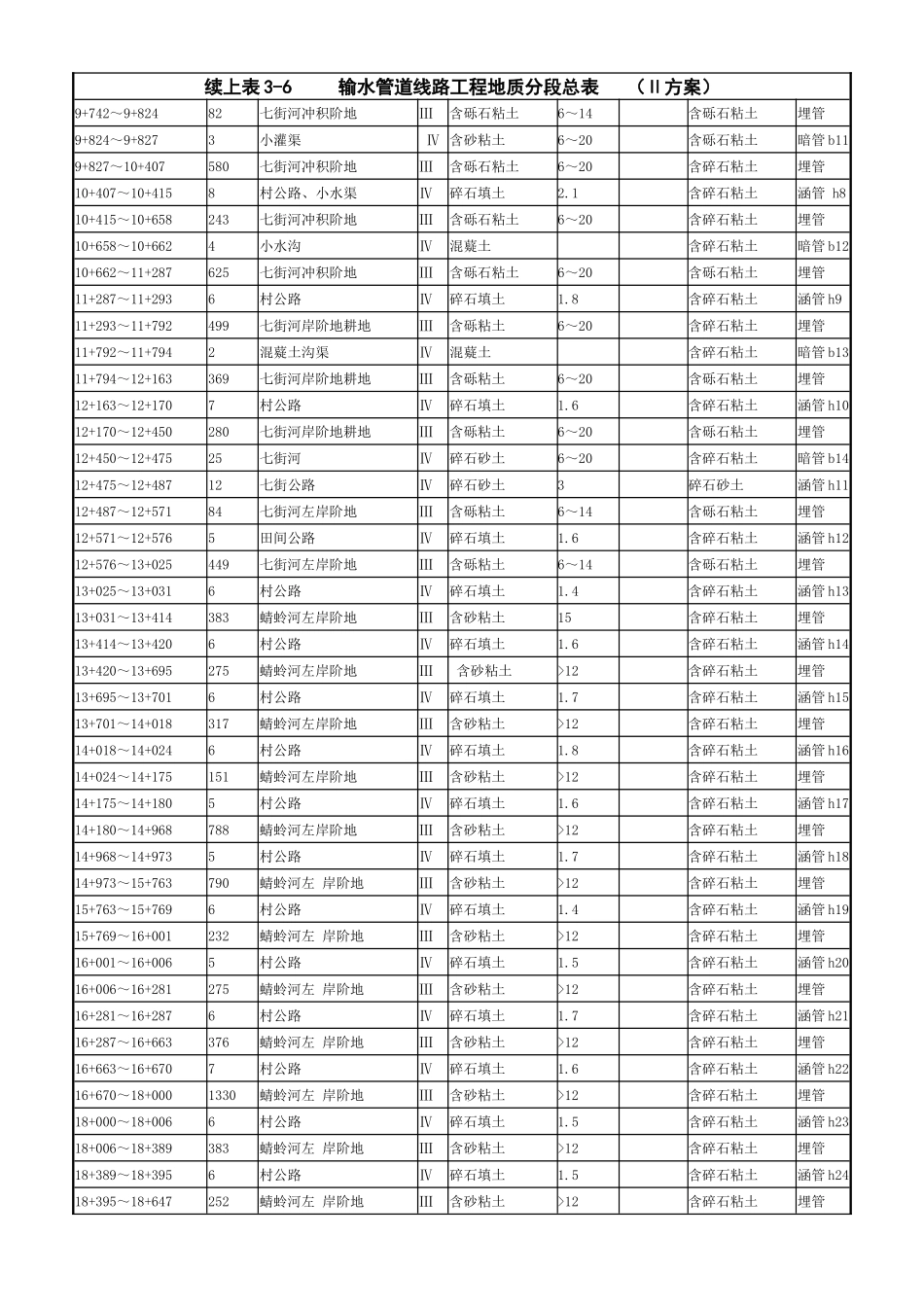

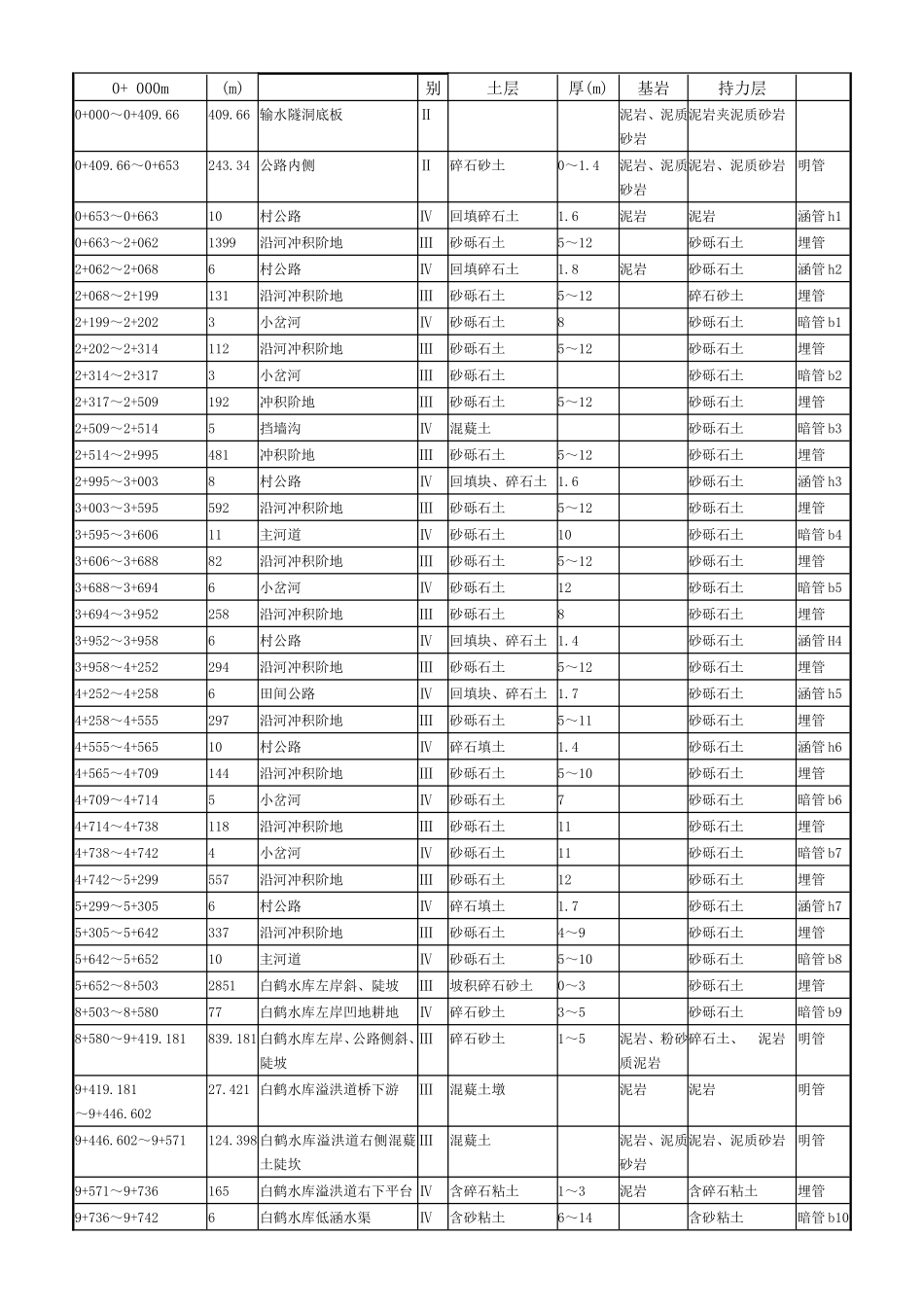

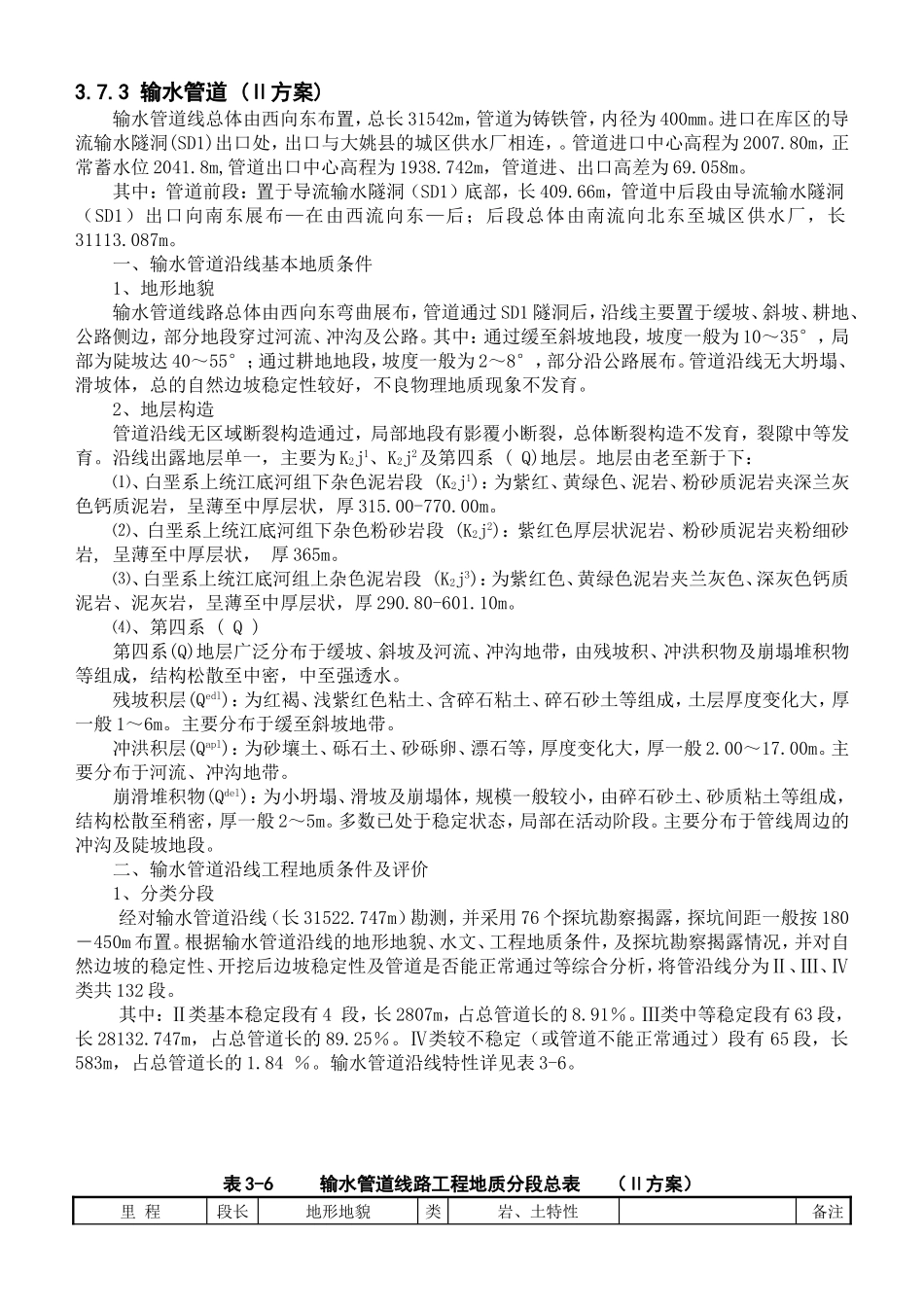

3.7.3输水管道(Ⅱ方案)输水管道线总体由西向东布置，总长31542m，管道为铸铁管，内径为400mm。进口在库区的导流输水隧洞(SD1)出口处，出口与大姚县的城区供水厂相连，。管道进口中心高程为2007.80m，正常蓄水位2041.8m,管道出口中心高程为1938.742m，管道进、出口高差为69.058m。其中：管道前段：置于导流输水隧洞（SD1）底部，长409.66m，管道中后段由导流输水隧洞（SD1）出口向南东展布—在由西流向东—后；后段总体由南流向北东至城区供水厂，长31113.087m。一、输水管道沿线基本地质条件1、地形地貌输水管道线路总体由西向东弯曲展布，管道通过SD1隧洞后，沿线主要置于缓坡、斜坡、耕地、公路侧边，部分地段穿过河流、冲沟及公路。其中：通过缓至斜坡地段，坡度一般为10～35°，局部为陡坡达40～55°；通过耕地地段，坡度一般为2～8°，部分沿公路展布。管道沿线无大坍塌、滑坡体，总的自然边坡稳定性较好，不良物理地质现象不发育。2、地层构造管道沿线无区域断裂构造通过，局部地段有影覆小断裂，总体断裂构造不发育，裂隙中等发育。沿线出露地层单一，主要为K2j1、K2j2及第四系(Q)地层。地层由老至新于下：⑴、白垩系上统江底河组下杂色泥岩段(K2j1)：为紫红、黄绿色、泥岩、粉砂质泥岩夹深兰灰色钙质泥岩，呈薄至中厚层状，厚315.00-770.00m。⑵、白垩系上统江底河组下杂色粉砂岩段(K2j2)：紫红色厚层状泥岩、粉砂质泥岩夹粉细砂岩,呈薄至中厚层状，厚365m。⑶、白垩系上统江底河组上杂色泥岩段(K2j3)：为紫红色、黄绿色泥岩夹兰灰色、深灰色钙质泥岩、泥灰岩，呈薄至中厚层状，厚290.80-601.10m。⑷、第四系(Q)第四系(Q)地层广泛分布于缓坡、斜坡及河流、冲沟地带，由残坡积、冲洪积物及崩塌堆积物等组成，结构松散至中密，中至强透水。残坡积层(Qedl)：为红褐、浅紫红色粘土、含碎石粘土、碎石砂土等组成，土层厚度变化大，厚一般1～6m。主要分布于缓至斜坡地带。冲洪积层(Qapl)：为砂壤土、砾石土、砂砾卵、漂石等，厚度变化大，厚一般2.00～17.00m。主要分布于河流、冲沟地带。崩滑堆积物(Qdel)：为小坍塌、滑坡及崩塌体，规模一般较小，由碎石砂土、砂质粘土等组成，结构松散至稍密，厚一般2～5m。多数已处于稳定状态，局部在活动阶段。主要分布于管线周边的冲沟及陡坡地段。二、输水管道沿线工程地质条件及评价1、分类分段经对输水管道沿线（长31522.747m）勘测，并采用76个探坑勘察揭露，探坑间距一般按180－450m布置。根据输水管道沿线的地形地貌、水文、工程地质条件，及探坑勘察揭露情况，并对自然边坡的稳定性、开挖后边坡稳定性及管道是否能正常通过等综合分析，将管沿线分为Ⅱ、Ⅲ、Ⅳ类共132段。其中：Ⅱ类基本稳定段有4段，长2807m，占总管道长的8.91％。Ⅲ类中等稳定段有63段，长28132.747m，占总管道长的89.25％。Ⅳ类较不稳定（或管道不能正常通过）段有65段，长583m，占总管道长的1.84％。输水管道沿线特性详见表3-6。表3-6输水管道线路工程地质分段总表（Ⅱ方案）里程段长地形地貌类岩、土特性备注别0+000m(m)土层厚(m)基岩持力层0+000～0+409.66409.66输水隧洞底板Ⅱ泥岩、泥质砂岩泥岩夹泥质砂岩0+409.66～0+653243.34公路内侧Ⅱ碎石砂土0～1.4泥岩、泥质砂岩泥岩、泥质砂岩明管0+653～0+66310村公路Ⅳ回填碎石土1.6泥岩泥岩涵管h10+663～2+0621399沿河冲积阶地Ⅲ砂砾石土5～12砂砾石土埋管2+062～2+0686村公路Ⅳ回填碎石土1.8泥岩砂砾石土涵管h22+068～2+199131沿河冲积阶地Ⅲ砂砾石土5～12碎石砂土埋管2+199～2+2023小岔河Ⅳ砂砾石土8砂砾石土暗管b12+202～2+314112沿河冲积阶地Ⅲ砂砾石土5～12砂砾石土埋管2+314～2+3173小岔河Ⅲ砂砾石土砂砾石土暗管b22+317～2+509192冲积阶地Ⅲ砂砾石土5～12砂砾石土埋管2+509～2+5145挡墙沟Ⅳ混薿土砂砾石土暗管b32+514～2+995481冲积阶地Ⅲ砂砾石土5～12砂砾石土埋管2+995～3+0038村公路Ⅳ回填块、碎石土1.6砂砾石土涵管h33+003～3+595592沿河冲积阶地Ⅲ砂砾石土5～12砂砾石土埋管3+595～3+60611主河道Ⅳ砂砾石土10砂砾石土暗管b43+606～3+68882沿河冲积阶地Ⅲ砂砾石土5～12砂砾石土埋管3+688～3+6946小岔河...
