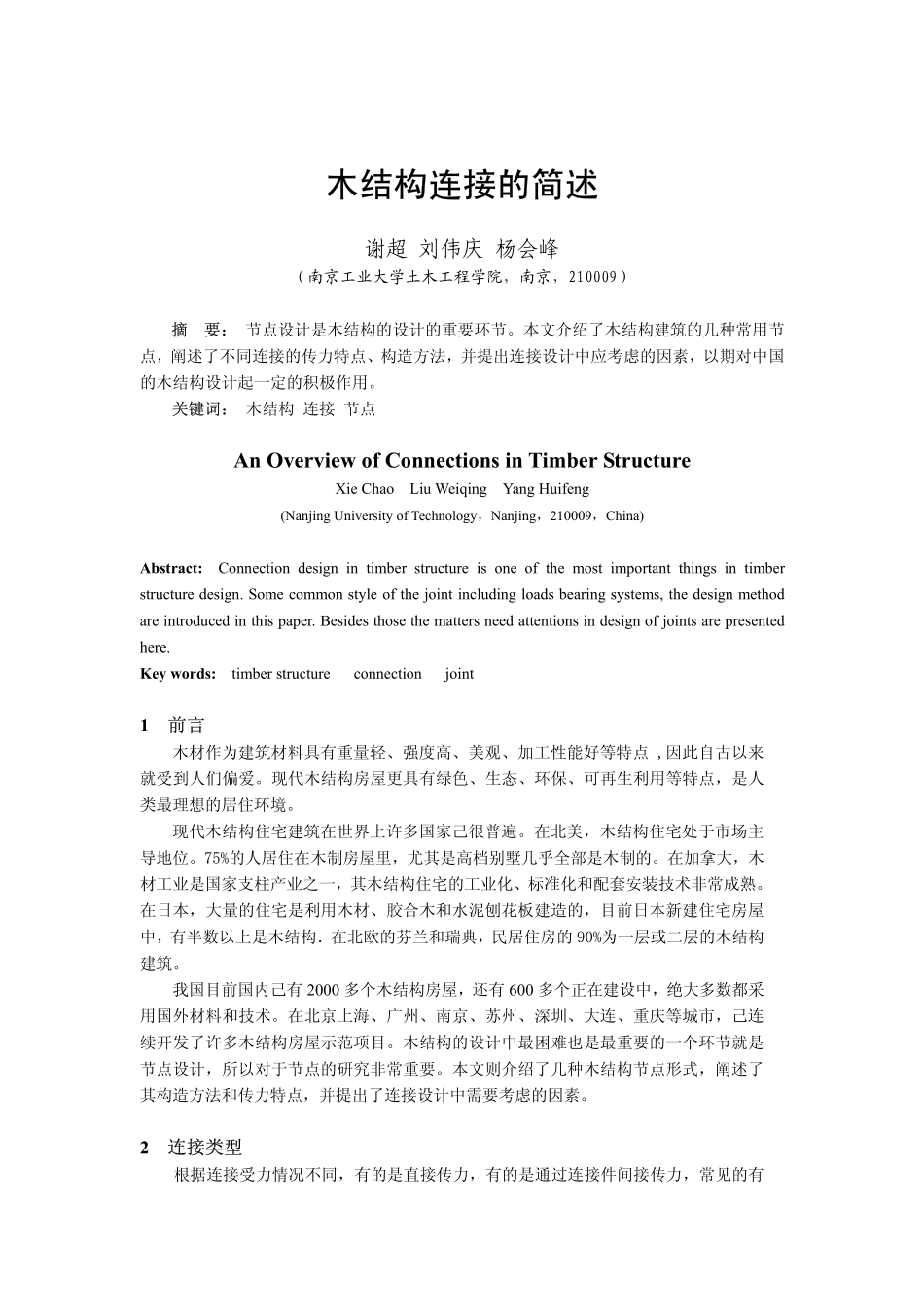

木结构连接的简述谢超刘伟庆杨会峰（南京工业大学土木工程学院，南京，210009）摘要：节点设计是木结构的设计的重要环节。本文介绍了木结构建筑的几种常用节点，阐述了不同连接的传力特点、构造方法，并提出连接设计中应考虑的因素，以期对中国的木结构设计起一定的积极作用。关键词：木结构连接节点AnOverviewofConnectionsinTimberStructureXieChaoLiuWeiqingYangHuifeng(NanjingUniversityofTechnology，Nanjing，210009，China)Abstract:Connectiondesignintimberstructureisoneofthemostimportantthingsintimberstructuredesign.Somecommonstyleofthejointincludingloadsbearingsystems,thedesignmethodareintroducedinthispaper.Besidesthosethemattersneedattentionsindesignofjointsarepresentedhere.Keywords:timberstructureconnectionjoint1前言木材作为建筑材料具有重量轻、强度高、美观、加工性能好等特点,因此自古以来就受到人们偏爱。现代木结构房屋更具有绿色、生态、环保、可再生利用等特点，是人类最理想的居住环境。现代木结构住宅建筑在世界上许多国家己很普遍。在北美，木结构住宅处于市场主导地位。75%的人居住在木制房屋里，尤其是高档别墅几乎全部是木制的。在加拿大，木材工业是国家支柱产业之一，其木结构住宅的工业化、标准化和配套安装技术非常成熟。在日本，大量的住宅是利用木材、胶合木和水泥刨花板建造的，目前日本新建住宅房屋中，有半数以上是木结构．在北欧的芬兰和瑞典，民居住房的90%为一层或二层的木结构建筑。我国目前国内己有2000多个木结构房屋，还有600多个正在建设中，绝大多数都采用国外材料和技术。在北京上海、广州、南京、苏州、深圳、大连、重庆等城市，己连续开发了许多木结构房屋示范项目。木结构的设计中最困难也是最重要的一个环节就是节点设计，所以对于节点的研究非常重要。本文则介绍了几种木结构节点形式，阐述了其构造方法和传力特点，并提出了连接设计中需要考虑的因素。2连接类型根据连接受力情况不同，有的是直接传力，有的是通过连接件间接传力，常见的有齿连接、销连接和通过金属连接件进行连接。2.1齿连接齿连接是将受压构件的端头做成齿榫，在另一构件上锯成齿槽，使齿榫直接抵承在齿槽内，通过抵承面的承压工作传力。因此，齿连接只能用来传递压力，这是它的特点。齿连接构造简单，传力明确，可用简单工具制作，由于其构造外露，易于检查施工质量和观测工作情况。但齿连接由于在构件上刻槽，对构件截面削弱较大，从而增加木材从而增加木材用量；在齿槽中除承压工作外，尚伴随着脆性的剪切工作，同时只能用于手工操作，要技术级别较高的木工进行制作，方能保证连接质量。图1单齿连接图2双齿连接齿连接分为单齿连接和双齿连接，如上图，需要注意的是：（1）承压面应与所连接的压杆轴线垂直，使压力明确地作用在该承压面上，并保证剪力面上存在横向紧力，以利于木材剪切工作；（2）压杆轴线应通过承压面的形心；（3）当用湿材制作时，还要考虑木材发生端裂的可能性。为此，横加支座节点连接的剪面长度应比计算值大50mm；（4）木桁架支座节点必须设置保险螺栓、附木和经过防腐处理的垫木。对于齿连接的计算需要验算木材的承压、受剪和受拉强度。2.2销连接普通的销连接销是用钢或者木做成圆杆状或者片状，用以阻止被连接构件相对移动的连接物。在连接中，销主要受弯，木构件主要承压。这两种工作都有比较好的塑性，因而销连接是一种比较可靠的连接。属于圆杆状的，有螺栓、钉、圆钢销、螺钉、玻璃钢圆销等；属于板片状的，有玻璃钢板销，钢板销等。上述各种销中，以螺栓和钉应用最广，一般木结构均可采用。当受使用条件限制，不允许在结构中使用金属配件时，可采用玻璃钢销。在桥梁结构中，有时可采用钢板销。图3钉连接图4螺栓连接以上节点处如木构件太薄，破坏多数是由木材销槽处劈开，特别是在构件很薄得拉力接头中表现得更明显。因此，为了简化计算和确保连接受力安全，现行规范对螺栓连接的木构件做了最小厚度的规定，具体可参照木结构设计规范。特殊的销连接空心钢销连接：国外木结构发展比较迅速，现已有空心钢...
