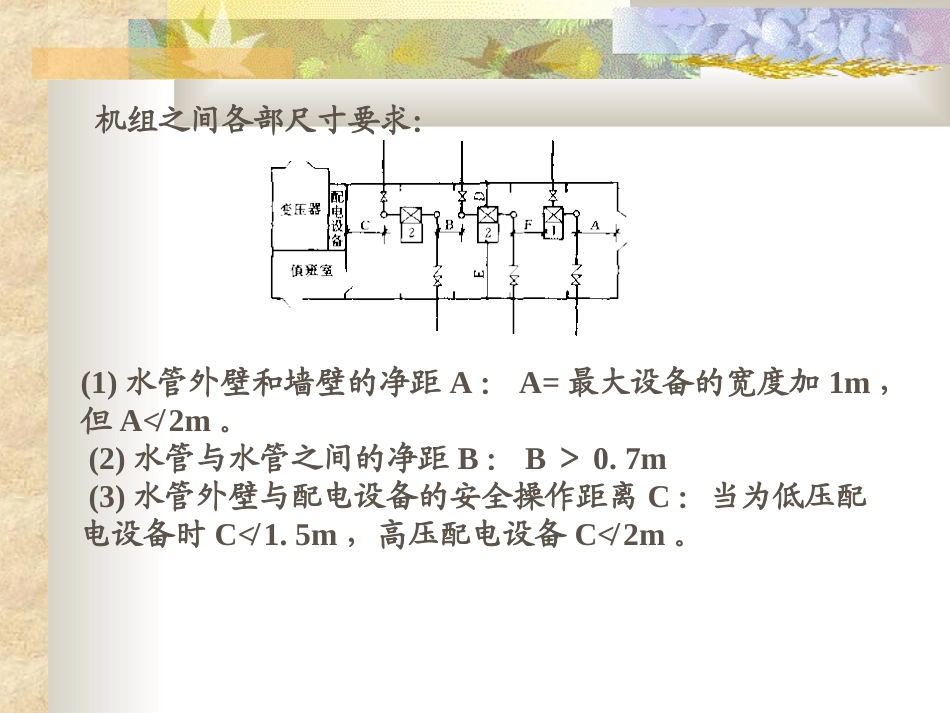

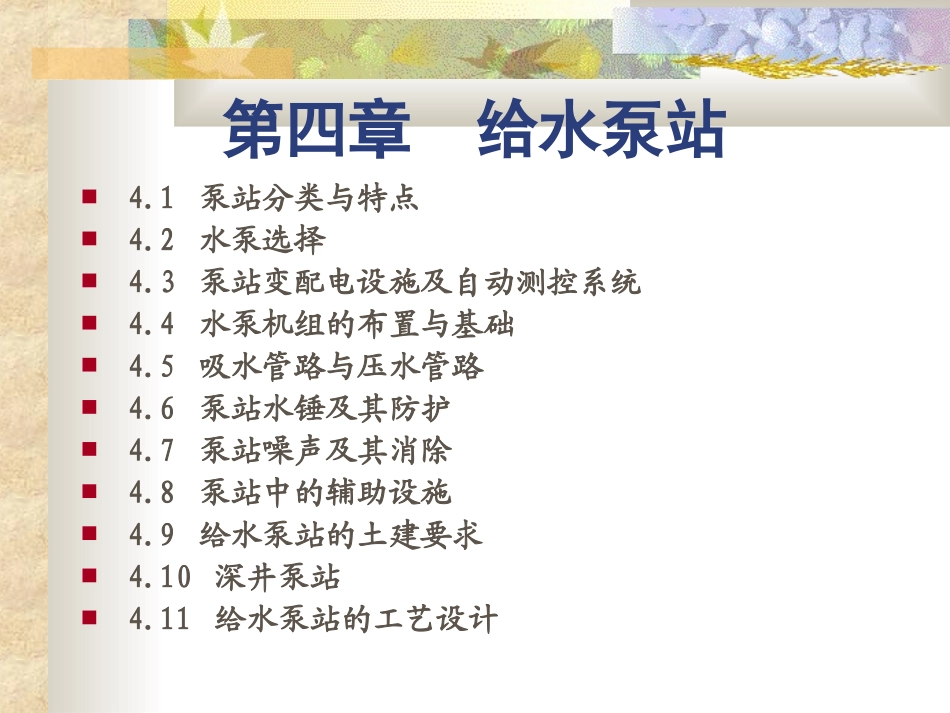

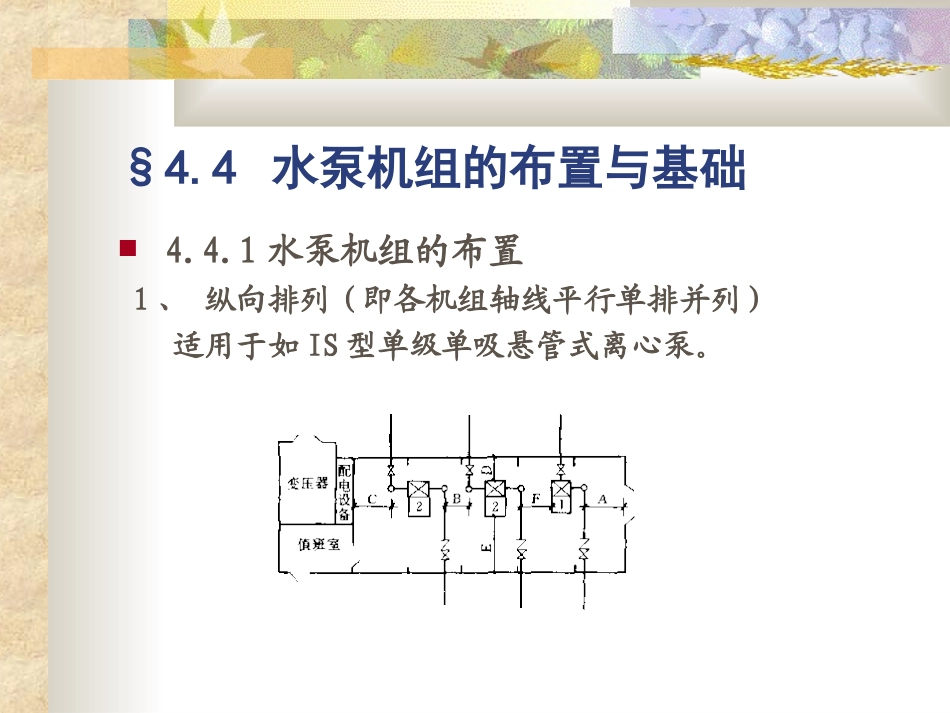

第四章给水泵站4.1泵站分类与特点4.2水泵选择4.3泵站变配电设施及自动测控系统4.4水泵机组的布置与基础4.5吸水管路与压水管路4.6泵站水锤及其防护4.7泵站噪声及其消除4.8泵站中的辅助设施4.9给水泵站的土建要求4.10深井泵站4.11给水泵站的工艺设计§4.4水泵机组的布置与基础4.4.1水泵机组的布置1、纵向排列(即各机组轴线平行单排并列)适用于如IS型单级单吸悬管式离心泵。机组之间各部尺寸要求：(1)水管外壁和墙壁的净距A：A=最大设备的宽度加1m，但A≮�2m。(2)水管与水管之间的净距B：B＞0.7m(3)水管外壁与配电设备的安全操作距离C：当为低压配电设备时C≮�1.5m，高压配电设备C≮�2m。(4)水泵外形凸出部分(基础)与墙壁的净距D：D≮�1m。(5)电机外形凸出部分(基础)与墙壁的净距E：E=电机轴长加0.5m，但不宜＜3m。(6)水管外壁与相邻机组的突出部分的净距F：F≮�0.7m(1m)。2、横向排列适用侧向进、出水的水泵，如单级双吸卧式离心泵Sh型、SA型水泵机组之间各部尺寸要求：(1)水泵凸出部分(基础)到墙壁的净距Al：A1=最大设备的宽度加1m，但A1≮�2m。(2)出水侧水泵基础与墙壁的净距B1：Bl不宜小于3m。(3)进水侧水泵基础与墙壁的净距Dl：Dl不宜小于1m。(4)电机凸出部分与配电设备的净距C1：C1＝电机轴长十0.5m。但是，低压配电设备应Cl≥1.5m；高压配电设备C1≥2.0m。(5)水泵基础之间(电机与水泵凸出部分)的净距E1值与C1要求相同，E1=C1(6)为了减小泵房的跨度，也可考虑将吸水阀门设置在泵房外面。3、横向双行排列适用在泵房中机组较多的圆形取水泵站；这种布置形式两行水泵的转向相反需配置不同转向的轴套止锁装置。4.4.2水泵机组的基础卧式水泵均为块式基础，其尺寸大小一般均按所选水泵安装尺寸所提供的数据确定。(1)对于小泵：基础长度L＝底座长度L1十(0.15-0.20)(m)基础宽度B＝底座螺孔间距(在宽度方向上)b1十(0.15-0.20)(m)基础高度H＝底座地脚螺钉的长度l1十(0.15-0.20)(m)(2)对于不带底座的大、中型水泵：可根据水泵或电动机(取其宽者)地脚螺孔的间距加上0.4-0.5m，基础高度确定方法同上。4.4.3布置机组小结：(1)相邻机组的基础之间应有一定宽度的过道(2)方便检修(3)泵站内主要通道宽度应不小于1.2m。(4)辅助泵(排水泵、真空泵)通常安置于泵房内的适当地方，尽可能不增大泵房尺寸。§4.5吸水管路与压水管路4.5.1对吸水管路的要求(1)不漏气管材及接逢(2)不积气管路安装(3)不吸气吸水管进口位置吸水管在吸水井中的位置(1)淹没深度h(不应小于0.5-1.0m，否则应安装隔板(2)吸水管的进口到井底距离(不应小于0.8D)(3)吸水管喇叭口边缘到井壁距离(4)吸水喇叭口之间距离底阀：水下式水上式使用条件：吸水管路水平段有足够的长度水上式底阀1吸水管；2底阀；3滤罩；4工作台例：设水泵安装高度为4m，底阀距离吸水池中最低水位为3.5m。试计算该水上式底阀正常工作所需的吸水管水平段l1的长度(米)。吸水管中的设计流速建议数值：管径小于250mm时，为1.0-1.2m／s；管径等于或大于250mm时，为1.2-1.6m／s。在吸水管路不长且地形吸水高度不很大的情况下，可采用比上述数值大些的流速，如1.6—2.0m／s。例如水泵为自灌式工作时，则吸水管中流速就可适当放大4.5.2对压水管路的要求(1)不漏水(2)方便检修法兰连接(3)安全橡胶接头、止回阀(4)操作方便直径≥400mm，电动阀止回阀设置：(1)井群给水系统。(2)输水管路较长，突然停电后，无法立即关闭操作闸阀的送水泵站(3)吸入式启动的泵站，管道放空后，再抽真空困难。(4)遥控泵站无法关闸。(5)多水源、多泵站系统。(6)管网布置位置高于泵站，如无止回阀时，在管网内可能出现负压。止回阀安装：水泵与压水闸阀之间优点：检修时，防止水倒灌水泵启动时，阀板受力均衡缺点：压水闸检修时需放空压水管路的设计流速为:管径小于250mm时，为1.5—2.0m／s；管径等于或大于250mm时，为2.0—2.5m／s；上述设计流速取值较给水管网设计中的平均流速要大，因为泵站内压水管路不长，流速取大一点，水头损失增加不多，但可减少管子和配件的直径。4.5.3吸水管路和压水管路的布置(1)吸水管泵站内吸水管一般没有联络管三...
