软件工程-ATM举例VIP免费

软件工程-ATM举例_第1页
1/33
软件工程-ATM举例_第2页
2/33
软件工程-ATM举例_第3页
3/33

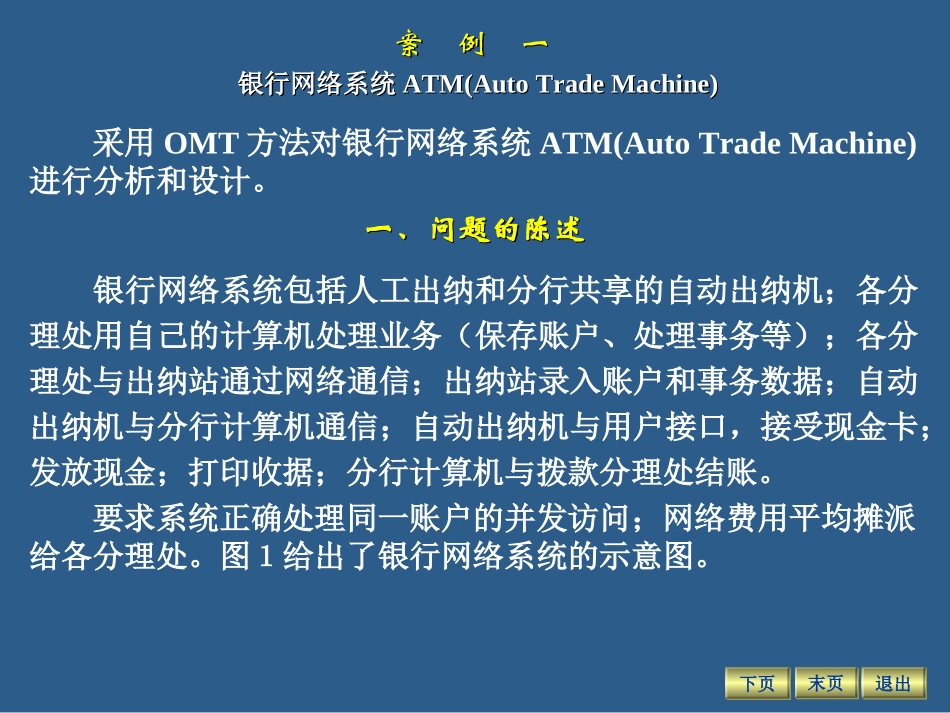

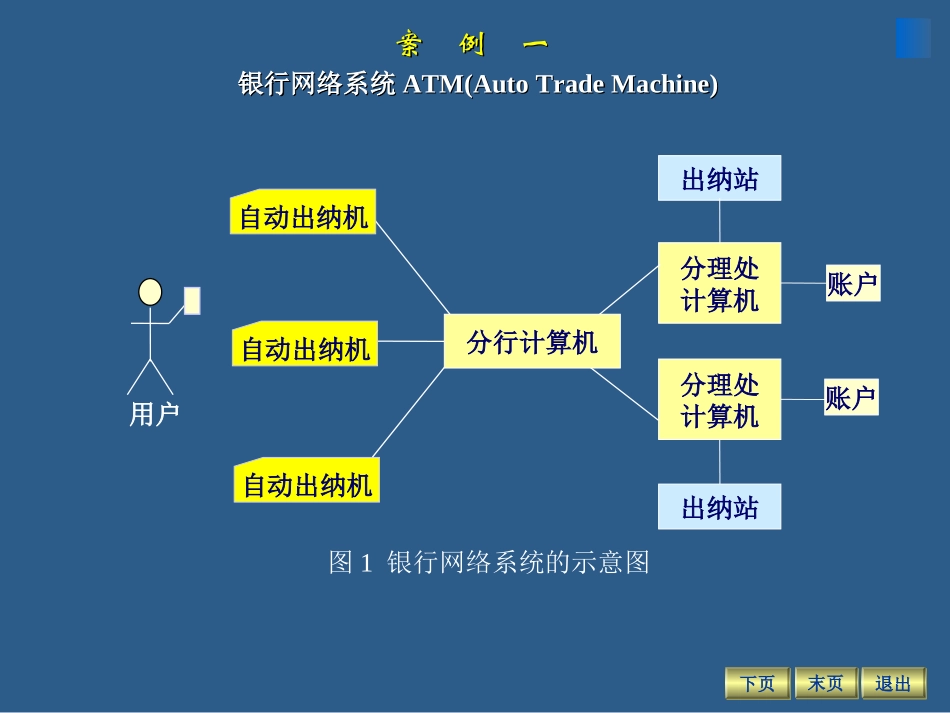

采用OMT方法对银行网络系统ATM(AutoTradeMachine)进行分析和设计。一、问题的陈述一、问题的陈述银行网络系统包括人工出纳和分行共享的自动出纳机;各分理处用自己的计算机处理业务(保存账户、处理事务等);各分理处与出纳站通过网络通信;出纳站录入账户和事务数据;自动出纳机与分行计算机通信;自动出纳机与用户接口,接受现金卡;发放现金;打印收据;分行计算机与拨款分理处结账。要求系统正确处理同一账户的并发访问;网络费用平均摊派给各分理处。图1给出了银行网络系统的示意图。银行网络系统银行网络系统ATM(AutoTradeMachine)ATM(AutoTradeMachine)退出退出下页下页末页末页案例一案例一银行网络系统银行网络系统ATM(AutoTradeMachine)ATM(AutoTradeMachine)自动出纳机自动出纳机自动出纳机出纳站分理处计算机分理处计算机出纳站账户账户图1银行网络系统的示意图用户分行计算机退出退出下页下页末页末页案例一案例一二、二、类的识别方法类的识别方法常用的识别类的方法有:名词识别法、系统实体识别法、使用重用、从用例中识别类等。1、名词识别法识别问题域中的实体,实体的描述通常用名词、名词短语、名词性代词的形式出现。用指定语言对系统进行描述;从系统描述中标识名词、名词短语、名词性代词;识别确定(取、舍)类。退出退出上页上页首页首页下页下页末页末页2、系统实体识别法不关心系统的运作流程及实体之间的通信状态,而只考虑系统中的人员、组织、地点、表格、报告等实体,经过分析将他们识别为类(或对象)。被标识的实体有:系统需要存储、分析、处理的信息实体、系统内部需要处理的设备、与系统交互的外部系统、系统相关人员、系统的组织实体。在确定类时,常使用两类技术:⑴分解技术将整体类和组合类分解。可控制单个类的规模。⑵抽象技术根据一些类的相似性建立抽象类,并建立抽象类与这些类之间的继承关系。抽象类实现了系统内部的重用,很好地控制了复杂性,并为所有子类定义了一个公共的界面,使设计局部化,提高系统的可修改性和可维护性。三、建立对象模型三、建立对象模型根据下述原则进一步确定类:①去掉冗余类(一)确定类采用名词识别法:检查问题陈述中的所有名词,得到初始类:软件银行网络分行计算机系统分行出纳站分理处分理处计算机自动出纳机出纳员帐户数据帐户现金卡事务数据用户顾客收据记录保管事务费用安全措施访问现金退出退出上页上页首页首页下页下页末页末页②去掉不相干的类③删除模糊的类④删除那些性质独立性不强的,而应该是类“属性”的候选类⑤所描述的操作不适宜作为对象类(二)为每个建模实体准备数据词典—描述模板对类进行精确描述,如ATM系统中类的范围、成员、方法的限制等。(三)确定关联两个或多个类之间的相互依赖关系就是关联,实现关联的方式有多种。关联通常用描述性动词和动词词组表示。关联通常由以下方面确定:1、银行网络系统问题陈述中抽取可能的关联(动词词组)2、隐含的动词词组3、基于问题域的知识4、去掉不必要和不正确的关联三、建立对象模型三、建立对象模型退出退出上页上页首页首页下页下页末页末页1银行网络系统问题陈述中的关联网络包括出纳站和自动出纳机行共享自动出纳机分理处提供分理处计算机分理处计算机保存账户分理处计算机处理账户支付事务分理处拥有出纳站出纳站与分行计算机通信(三)确定关联退出退出上页上页首页首页下页下页末页末页出纳员为账户录入事务自动出纳机接受现金卡自动出纳机与用户接口自动出纳机发放现金自动出纳机打印收据系统处理并发访问分理处提供软件费用分摊给分理处3、基于问题域的知识分理处雇佣的出纳员现金卡访问帐户2、隐含的动词词组分行由分理处组成分理处拥有账户分行拥有分行计算机系统提供记录保管系统提供安全顾客有现金卡(三)确定关联退出退出上页上页首页首页下页下页末页末页4、去掉不必要和不正确的关联使用下列标准去掉不必要和不正确的关联:(1)若某个类已被删除,那么与它有关的关联也必须删除或者用其他类来重新表述。在示例中,删除了“银行网络”,相关的关联也要删除。(2)不相干的关联或实现阶段的关联...
