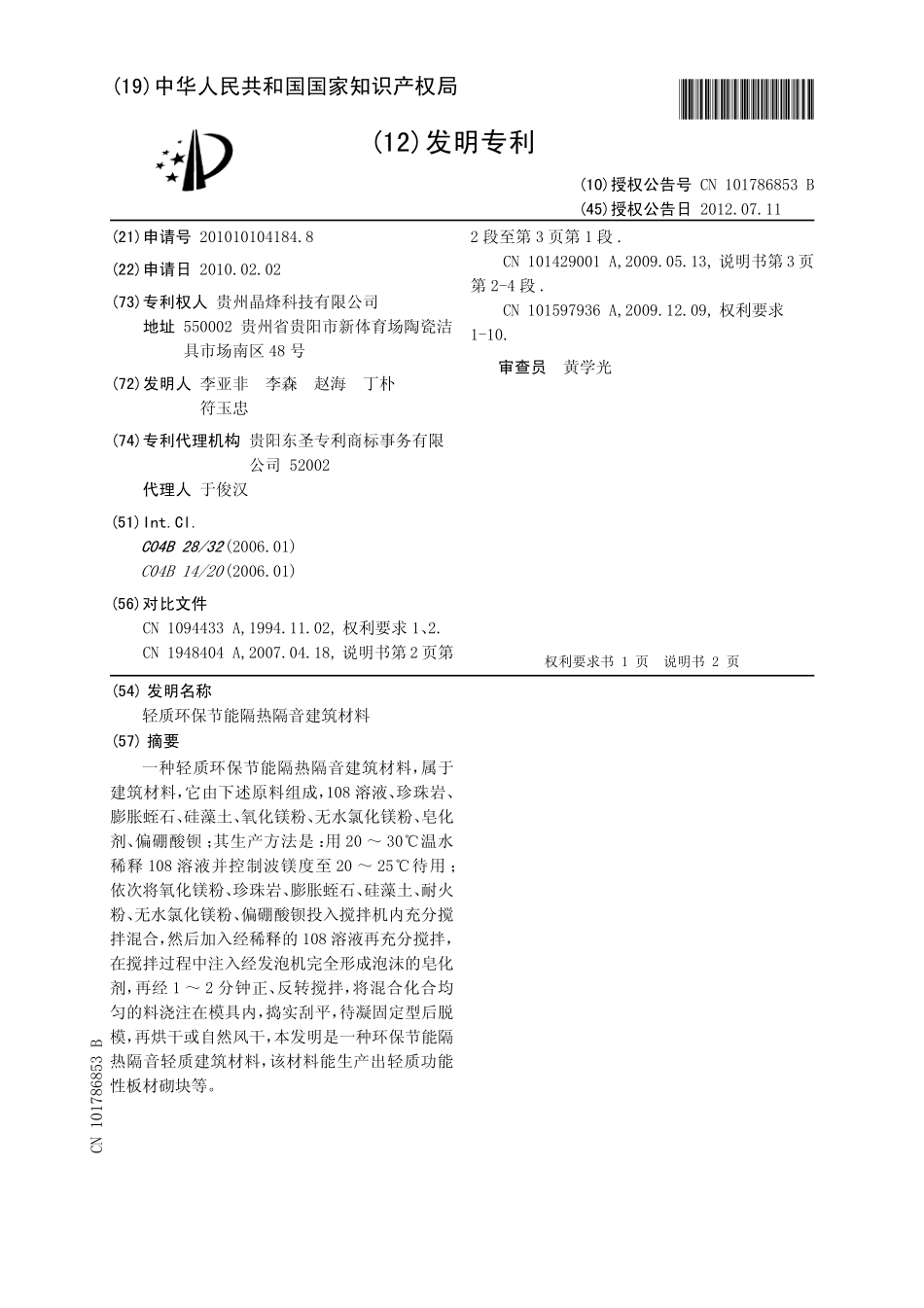

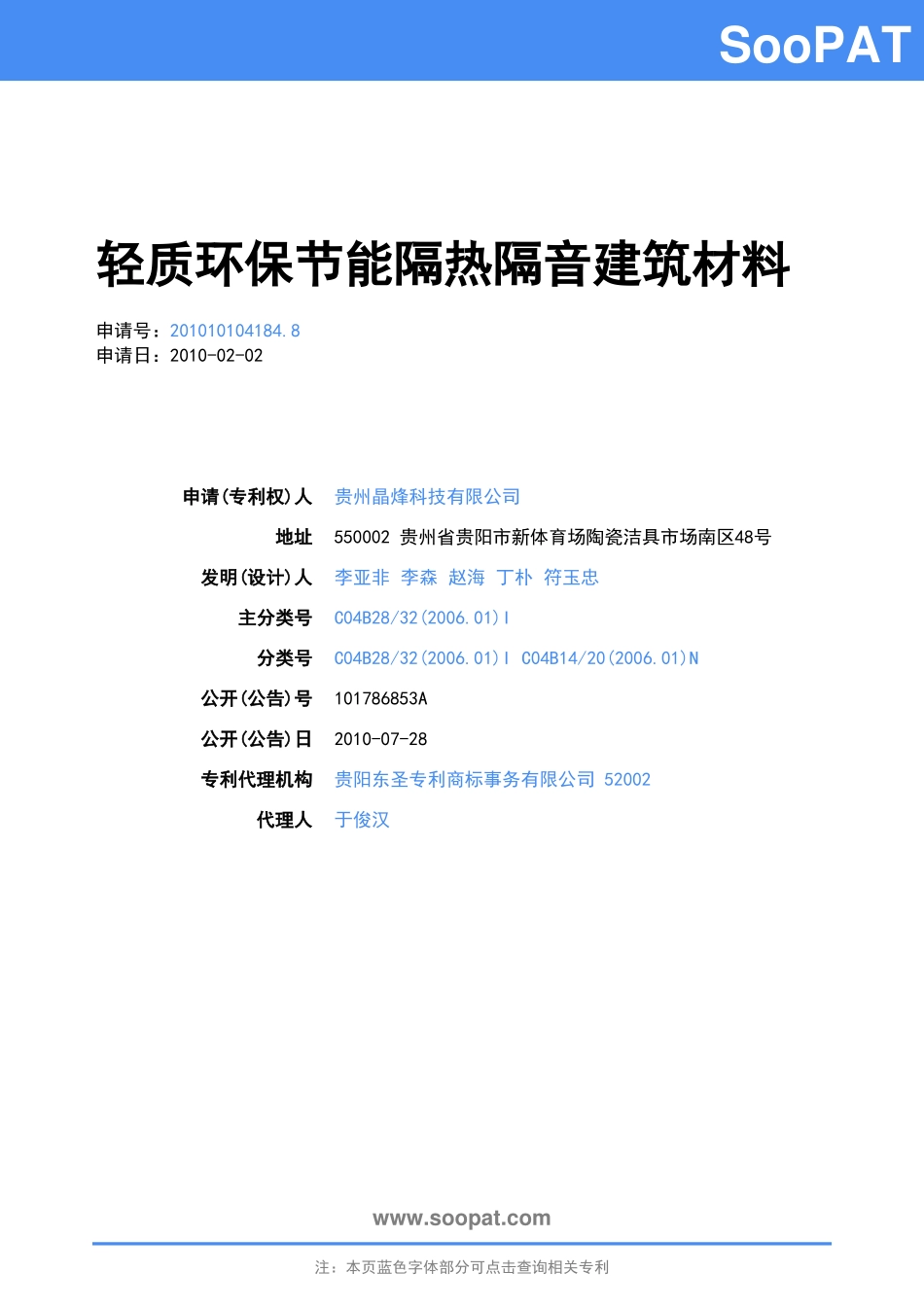

www.soopat.com注：本页蓝色字体部分可点击查询相关专利SooPAT轻质环保节能隔热隔音建筑材料申请号：201010104184.8申请日：2010-02-02申请(专利权)人贵州晶烽科技有限公司地址550002贵州省贵阳市新体育场陶瓷洁具市场南区48号发明(设计)人李亚非李森赵海丁朴符玉忠主分类号C04B28/32(2006.01)I分类号C04B28/32(2006.01)IC04B14/20(2006.01)N公开(公告)号101786853A公开(公告)日2010-07-28专利代理机构贵阳东圣专利商标事务有限公司52002代理人于俊汉(10)授权公告号CN101786853B(45)授权公告日2012.07.11CN101786853B*CN101786853B*(21)申请号201010104184.8(22)申请日2010.02.02C04B28/32(2006.01)C04B14/20(2006.01)(73)专利权人贵州晶烽科技有限公司地址550002贵州省贵阳市新体育场陶瓷洁具市场南区48号(72)发明人李亚非李森赵海丁朴符玉忠(74)专利代理机构贵阳东圣专利商标事务有限公司52002代理人于俊汉CN1094433A,1994.11.02,权利要求1、2.CN1948404A,2007.04.18,说明书第2页第2段至第3页第1段.CN101429001A,2009.05.13,说明书第3页第2-4段.CN101597936A,2009.12.09,权利要求1-10.(54)发明名称轻质环保节能隔热隔音建筑材料(57)摘要一种轻质环保节能隔热隔音建筑材料，属于建筑材料，它由下述原料组成，108溶液、珍珠岩、膨胀蛭石、硅藻土、氧化镁粉、无水氯化镁粉、皂化剂、偏硼酸钡；其生产方法是：用20～30℃温水稀释108溶液并控制波镁度至20～25℃待用；依次将氧化镁粉、珍珠岩、膨胀蛭石、硅藻土、耐火粉、无水氯化镁粉、偏硼酸钡投入搅拌机内充分搅拌混合，然后加入经稀释的108溶液再充分搅拌，在搅拌过程中注入经发泡机完全形成泡沫的皂化剂，再经1～2分钟正、反转搅拌，将混合化合均匀的料浇注在模具内，捣实刮平，待凝固定型后脱模，再烘干或自然风干，本发明是一种环保节能隔热隔音轻质建筑材料，该材料能生产出轻质功能性板材砌块等。(51)Int.Cl.(56)对比文件审查员黄学光权利要求书1页说明书2页(19)中华人民共和国国家知识产权局(12)发明专利权利要求书1页说明书2页1/1页21.一种轻质环保节能隔热隔音建筑材料，其特征在于：它是由下述重量配比的原料制成的，108溶液3～10公斤、珍珠岩3～10公斤、膨胀蛭石3～10公斤、硅藻土2～8公斤、氧化镁粉20～50公斤、无水氯化镁粉5～15公斤、皂化剂0.1～1公斤、偏硼酸钡1～5公斤。2.根据权利要求1所述的轻质环保节能隔热隔音建筑材料，其特征在于：该建筑材料的生产方法：用20～30℃温水稀释108溶液并控制婆梅度至10～30度待用；依次将氧化镁粉、珍珠岩、膨胀蛭石、硅藻土、无水氯化镁粉、偏硼酸钡投入搅拌机内进行充分搅拌混合，然后加入经温水稀释、婆梅度为10～30度的108溶液再进行充分搅拌，在搅拌过程中注入经发泡机完全形成泡沫的皂化剂，再经2～3分钟正、反转搅拌，将混合化合均匀的料浇注在模具内，捣实刮平，待凝固定型后脱模，再进行烘干或自然风干。权利要求书CN101786853B21/2页3轻质环保节能隔热隔音建筑材料[0001]技术领域：本发明涉及建筑材料，特别是一种轻质环保节能隔热隔音建筑材料。[0002]背景技术：现有技术中的建筑材料种类很多，它们存在重量和强度及吸水率方面不易控制，耐气候及再加工性不足。[0003]发明内容：本发明的目的在于提供一种轻质环保节能隔热隔音建筑材料，该材料能生产出轻质功能性板材、砌块等，产品容重轻，强度高、可切割成适合现场需要的不同形状，能达到环保、节能、隔热、隔音的目的。[0004]本发明的构成：它是由下述重量配比的原料制成的，108溶液3～10公斤、珍珠岩3～10公斤、膨胀蛭石3～10公斤、硅藻土2～8公斤、氧化镁粉20～50公斤、无水氯化镁粉5～15公斤、皂化剂0.1～1公斤、偏硼酸钡1～5公斤。[0005]该建筑材料的生产方法：用20～30℃温水稀释108溶液并控制婆梅度至10～30度待用；依次将氧化镁粉、珍珠岩、膨胀蛭石、硅藻土、无水氯化镁粉、偏硼酸钡投入搅拌机内进行充分搅拌混合，然后加入经温水稀释、婆梅度为10～30度的108溶液再进行充分搅拌，在搅拌过程中注入经发泡机完全形成泡沫的皂化剂，再经2～3分钟正、反转搅拌，将混合化合均匀的料浇注在模具内，捣实刮平，...
